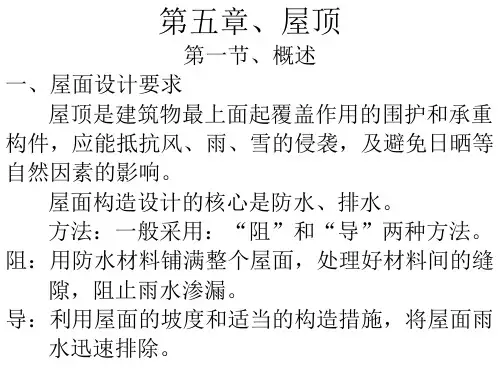

第五章,屋顶
第一节,概述 一,屋面设计要求 屋顶是建筑物最上面起覆盖作用的围护和承重 构件,应能抵抗风,雨,雪的侵袭,及避免日晒等 自然因素的影响. 屋面构造设计的核心是防水,排水. 方法:一般采用:"阻"和"导"两种方法. 阻:用防水材料铺满整个屋面,处理好材料间的缝 隙,阻止雨水渗漏. 导:利用屋面的坡度和适当的构造措施,将屋面雨 水迅速排除.
2,图示 3,坡度: 主坡:3~5%; 辅坡:1~3%. 方法: a,材料找坡; b,结构找坡.
五,平屋顶保温,隔热处理. 1,平屋顶保温 (1),保温材料的选择: 原则:使用要求,气候条件,屋顶结构,当地气候资料. 材料: a,散料:炉渣,矿渣,膨胀陶粒,膨胀珍珠岩. b,混合料:以散料做骨料,掺胶结剂(水泥,石 灰,沥青等现场浇筑而成) c,板块:用水泥,沥青,水玻璃等胶结的膨胀珍 珠岩块,加气砼块,泡沫塑料块等.
(2),保温层设置: a,保温层设在结构层上,并直接做防水层;此时 结构层与保温层之间需设隔气层. b,设在防水层上.(倒铺法) c,设在结构层上,通风间层及防水层之下.
(3),通风口的设置
2,平屋顶隔热,降温 (1),实体材料隔热屋面:
(2),通风降温屋面
�
二,屋顶的组成和类型 1,组成:防水层; 支撑结构; 还有顶棚,保温,隔热,隔声,防火等 层次.(根据使用要求不同而设置) 2,类型:平屋顶,坡屋顶两种. (1),平屋顶.
(2),坡屋顶
三,屋顶坡度 1,坡度的影响因素: (a),屋面选材; (b),当地降雨量,雨量大,坡度也大; (c),屋面结构形式; (d),建筑造型要求; (e),经济条件等.
(b),平屋顶防水层: 分类:柔性防水,刚性防水. 方法:以"阻"为主,以"导"为辅;"阻", "导"结合. "阻":用防水材料铺满整个屋面;处理好材料间 的缝隙,阻止雨水渗透. "导":利用屋面的坡度及适当的构造措施,将屋 面雨水迅速排除. 找坡一般为:主坡3~5%,辅坡:1~3%.
