最新轴承基础知识

日期:•轴承概述•轴承的制造材料及工艺•轴承的配合及安装目录•轴承的维护与保养•轴承常见故障及排除方法•轴承的设计与优化轴承概述01轴承是一种支撑和固定轴的机械零件，它能够减少轴运动时的摩擦和磨损。

轴承通常由内圈、外圈、滚动体和保持架组成。

轴承的定义与组成轴承的分类及特点其他类型轴承如角接触轴承、调心轴承、带座轴承等，适用于不同场合和特殊需求。

推力轴承适用于承受轴向载荷，可分为推力球轴承和推力滚子轴承。

圆锥滚子轴承具有较高的承载能力和使用寿命，适用于重载、中速、高精度场合。

深沟球轴承具有高速性能好、摩擦系数低、极限转速高等优点，适用于高转速、载荷较轻的场合。

圆柱滚子轴承承载能力大，极限转速较高，适用于重载、中速场合。

电机、减速机等传动系统中机械设备中支撑轴的关键部位各种车辆、船舶、航空航天器等运动部件中轴承的应用范围轴承的制造材料及工艺02通常采用高碳铬轴承钢GCr15或渗碳钢20CrMnTi 等。

轴承套圈材料有钢、铜合金、尼龙等。

保持架通常采用高碳铬轴承钢GCr15。

滚动体轴承的制造材料通过锻造、车削、磨削等工艺加工而成。

套圈的加工同样经过锻造、车削、磨削等工艺加工而成。

滚动体的加工通常采用冲压工艺或注塑工艺。

保持架的加工将滚动体装入套圈中，然后与保持架一起组装成完整的轴承，最后进行质量检测。

装配与检测轴承的制造工艺轴承的质量检测检查轴承的外观是否符合要求，如是否有划痕、裂纹等。

外观检测尺寸检测旋转检测负荷性能检测测量轴承的各项尺寸是否符合设计要求。

在一定转速下检测轴承旋转的平稳性。

测试轴承在不同负荷下的性能表现。

轴承的配合及安装03轴承的配合选择配合过盈量的选择过盈量过大或过小都会影响轴承的运转性能，需要根据实际需求选择合适的过盈量。

配合公差的选择根据轴承的工作需求，选择合适的公差等级，以满足运转精度和寿命要求。

轴承配合选择的基本原则根据轴承类型、大小、载荷类型、转速和工作环境等因素综合考虑，选择合适的配合。

轴承基础知识培训轴承是一种重要的机械零件，广泛应用于各种机械设备中。

作为支撑旋转部件的关键元件，轴承的性能直接影响着机械设备的工作效率和使用寿命。

为了更好地了解和掌握轴承的基础知识，本文将为大家介绍轴承的种类、结构和选型等方面的内容。

一、轴承的种类轴承可以根据其滚动体的类型分为滚动轴承和滑动轴承两大类。

滚动轴承主要由内圈、外圈、滚动体和保持架组成，适用于高速旋转和轴向负荷较大的场合。

滑动轴承则是依靠润滑介质形成一层润滑膜，减小摩擦系数，适用于低速旋转和轴向负荷较小的场合。

二、轴承的结构不同类型的轴承在结构上也有所差异。

常见的滚动轴承包括深沟球轴承、角接触球轴承、圆柱滚子轴承和角接触球面轴承等。

滑动轴承则包括液体润滑轴承、气体润滑轴承和干摩擦轴承等。

每种轴承结构都有其独特的优势和适用场合，选择合适的轴承结构对于机械设备的运行至关重要。

三、轴承的选型在选择轴承时，需考虑到负荷类型、转速要求、工作环境和安装空间等因素。

根据轴承的负荷特性和径向载荷比值，确定所需的额定负荷。

同时，根据设备的运行转速确定轴承的额定转速，保证其在工作过程中能够稳定运行。

此外，还需考虑工作环境的温度、湿度和清洁度等因素，以及轴承的安装空间大小。

四、轴承的润滑轴承润滑是确保轴承正常运转的关键因素之一。

润滑方式可以分为润滑脂润滑和油润滑两种。

润滑脂润滑适用于低速、高温或难以润滑的场合，而油润滑适用于高速、连续运转的场合。

正确选择和使用润滑材料，并定期更换和维护润滑系统，可延长轴承的使用寿命，提高机械设备的工作效率。

五、轴承的维护定期检查和维护轴承是确保机械设备正常工作的重要环节。

维护轴承时，需检查轴承的外观状态、润滑情况和背隙等参数。

如发现轴承存在异常磨损、异响或温升等问题，应及时进行更换或修理。

同时，还应保持轴承工作环境的清洁，防止外部杂质进入轴承内部，影响其正常工作。

六、轴承故障及处理方法轴承在使用过程中可能会发生故障，如磨损、断裂和过热等问题。

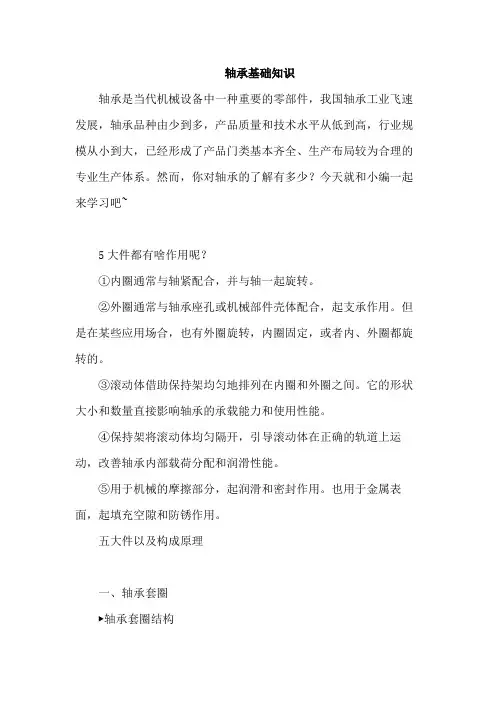

轴承基础知识轴承是当代机械设备中一种重要的零部件，我国轴承工业飞速发展，轴承品种由少到多，产品质量和技术水平从低到高，行业规模从小到大，已经形成了产品门类基本齐全、生产布局较为合理的专业生产体系。

然而，你对轴承的了解有多少？今天就和小编一起来学习吧~5大件都有啥作用呢？①内圈通常与轴紧配合，并与轴一起旋转。

②外圈通常与轴承座孔或机械部件壳体配合，起支承作用。

但是在某些应用场合，也有外圈旋转，内圈固定，或者内、外圈都旋转的。

③滚动体借助保持架均匀地排列在内圈和外圈之间。

它的形状大小和数量直接影响轴承的承载能力和使用性能。

④保持架将滚动体均匀隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。

⑤用于机械的摩擦部分，起润滑和密封作用。

也用于金属表面，起填充空隙和防锈作用。

五大件以及构成原理一、轴承套圈▶轴承套圈结构1. 内圈 inner ring滚道在外表面的轴承套圈。

2. 外圈 outer ring滚道在内表面的轴承套圈。

3. 圆锥内圈 cone圆锥滚子轴承的内圈。

4. 圆锥外圈 cup圆锥滚子轴承的外圈。

5. 双滚道圆锥内圈 double cone有双滚道的圆锥滚子轴承内圈。

6. 双滚道圆锥外圈 double cup有双滚道的圆锥滚子轴承外圈。

7. 宽内圈 extended inner ring在一端或两端加宽的轴承内圈，以便改善轴在其内孔的引导或安装紧固件或密封件提供补充位置。

8. 锁口内圈 stepped inner ring一个肩全部或部分被去掉的沟型球轴承内圈。

9. 锁口外圈 counterbored outer ring一个肩全部或部分被去掉的沟型球轴承外圈。

10. 冲压外圈 drawn cup由薄金属板冲压，一端封口（封口冲压外圈）或两端开口的套圈，一般指向心滚针轴承的外圈。

11. 凸缘外圈 flanged outer ring有凸缘的轴承外圈。

12. 调心外圈 aligning outer ring有球形外表面的外圈，以适应其轴心线与轴承座轴心线间产生的永久角位移。

一、轴承1.轴承简介轴承有滑动轴承和滚动轴承两种，它们的作用是支持轴旋转及承受轴上的载荷。

滚动轴承是一种通用性很强，标准化、系列化程度很高的基础元件，且其摩擦阻力小，所以在生产中使用比较广泛。

由于各种机械有着不同的工作条件，对滚动轴承在载荷能力、结构和使用性能等方面都提出了各种不同的要求。

因此滚动轴承需要有各种不同的结构，但最基本的结构仍然是由内圈、外圈，保持架和滚动体四部分组成的。

2.轴承零件在轴承中的作用（1）内圈通常与轴紧配合，并与轴一起旋转（2）外圈通常与轴承座孔或机械部件壳件配合，起支撑作用，但是在某些应用场合，也有外圈旋转，内圈固定或内圈、外圈都旋转的。

（3）滚动体借助保持架均匀的排列在内圈、外圈之间，滚动体有球、圆柱滚子、滚针、圆锥滚子和球面滚子等，它的形状大小和数量直接影响轴承的载荷能力和使用性能。

（4）保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷和分配和润滑性能。

（5）在推力球轴承中，与轴紧配合并在一起旋转的称为轴圈，与轴承座孔或机械部件壳体配合起支撑作用的称为座圈。

3.滚动轴承的分类（1）轴承按其所能承受的载荷方向或公称接触角的不同分类①向心轴承向心轴承包括径向接触轴承和向心角接触轴承。

径向接触轴承：公称接触角为0度，主要用于承受径向载荷，也能在承受径向载荷的同时承受不大的轴向载荷。

（所谓径向载荷是指轴承载荷的作用方向垂直于轴承的轴心线；所谓轴向载荷是指轴承载荷作用方向平行于轴承的轴心线）。

向心角接触轴承：公称接触角为0度～45度的向心轴承，能承受径向和轴向联合作用的载荷，一般以承受径向载荷为主，个别情况下也可承受纯轴向载荷。

注：我国习惯上一般对于滚子轴承称压力角，对于球轴承称接触角，但对于两类轴承可通称工作压力角。

由于压力角（接触角）随着负荷及零件的变形而起变化，所以又将其分为公称压力角（公称接触角nominal pressure angle）和工作压力角。
