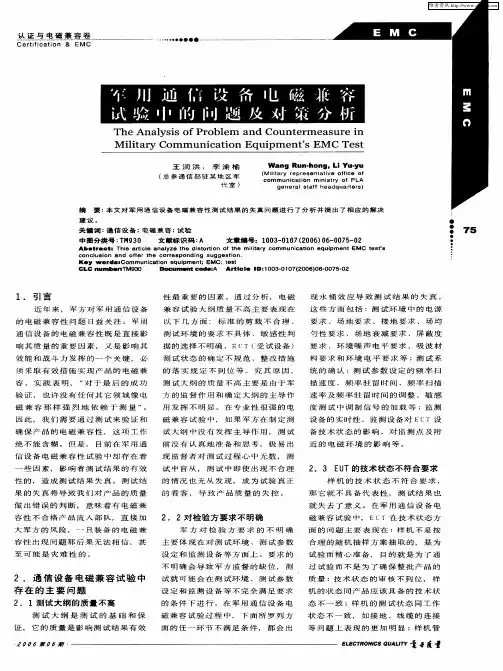

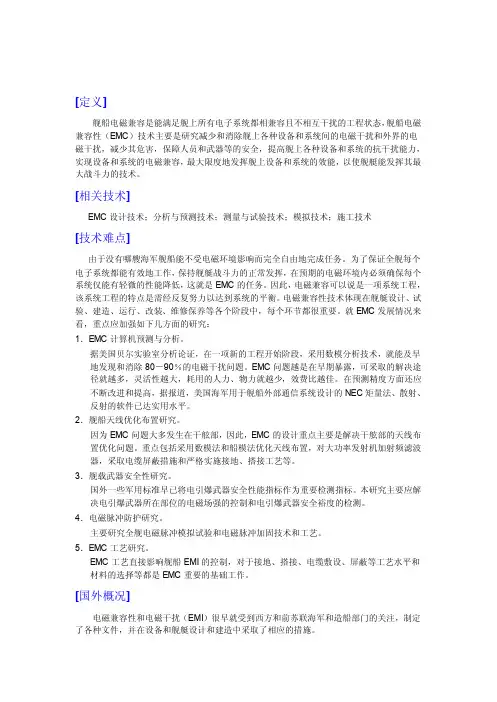

舰船电磁兼容性技术　[定义]舰船电磁兼容是能满足舰上所有电子系统都相兼容且不相互干扰的工程状态，舰船电磁兼容性（EMC）技术主要是研究减少和消除舰上各种设备和系统间的电磁干扰和外界的电磁干扰，减少其危害，保障人员和武器等的安全，提高舰上各种设备和系统的抗干扰能力，实现设备和系统的电磁兼容，最大限度地发挥舰上设备和系统的效能，以使舰艇能发挥其最大战斗力的技术。

[相关技术] EMC设计技术；分析与预测技术；测量与试验技术；模拟技术；施工技术[技术难点]　由于没有哪艘海军舰船能不受电磁环境影响而完全自由地完成任务。

为了保证全舰每个电子系统都能有效地工作，保持舰艇战斗力的正常发挥，在预期的电磁环境内必须确保每个系统仅能有轻微的性能降低，这就是EMC的任务。

因此，电磁兼容可以说是一项系统工程，该系统工程的特点是需经反复努力以达到系统的平衡。

电磁兼容性技术体现在舰艇设计、试验、建造、运行、改装、维修保养等各个阶段中，每个环节都很重要。

就EMC发展情况来看，重点应加强如下几方面的研究：1．EMC计算机预测与分析。

据美国贝尔实验室分析论证，在一项新的工程开始阶段，采用数模分析技术，就能及早地发现和消除80－90％的电磁干扰问题。

EMC问题越是在早期暴露，可采取的解决途径就越多，灵活性越大，耗用的人力、物力就越少，效费比越佳。

在预测精度方面还应不断改进和提高，据报道，美国海军用于舰船外部通信系统设计的NEC矩量法、散射、反射的软件已达实用水平。

2．舰船天线优化布置研究。

因为EMC问题大多发生在干舷部，因此，EMC的设计重点主要是解决干舷部的天线布置优化问题。

重点包括采用数模法和船模法优化天线布置，对大功率发射机加射频滤波器，采取电缆屏蔽措施和严格实施接地、搭接工艺等。

3．舰载武器安全性研究。

国外一些军用标准早已将电引爆武器安全性能指标作为重要检测指标。

本研究主要应解决电引爆武器所在部位的电磁场强的控制和电引爆武器安全裕度的检测。

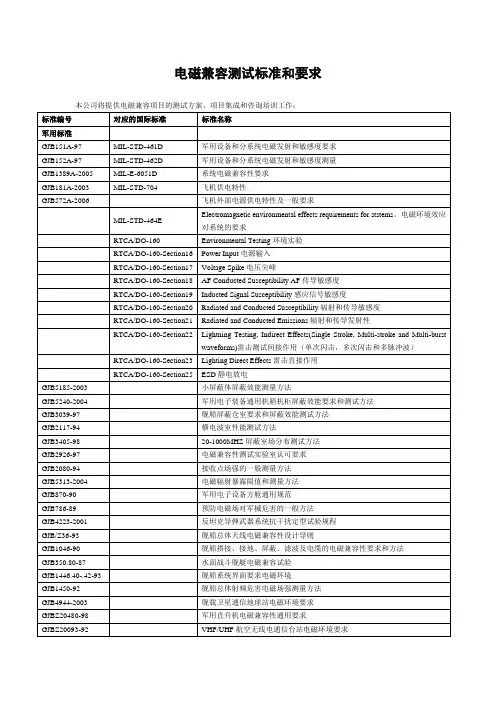

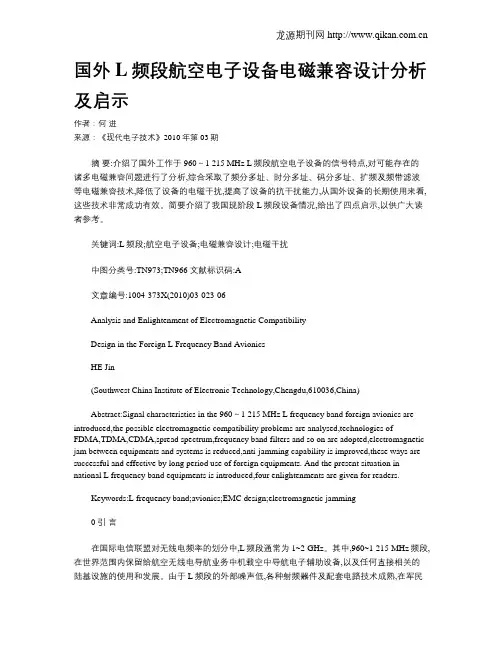

国外L频段航空电子设备电磁兼容设计分析及启示作者：何进来源：《现代电子技术》2010年第03期摘要:介绍了国外工作于960～1 215 MHz L频段航空电子设备的信号特点,对可能存在的诸多电磁兼容问题进行了分析,综合采取了频分多址、时分多址、码分多址、扩频及频带滤波等电磁兼容技术,降低了设备的电磁干扰,提高了设备的抗干扰能力,从国外设备的长期使用来看,这些技术非常成功有效。

简要介绍了我国现阶段L频段设备情况,给出了四点启示,以供广大读者参考。

关键词:L频段;航空电子设备;电磁兼容设计;电磁干扰中图分类号:TN973;TN966 文献标识码:A文章编号:1004-373X(2010)03-023-06Analysis and Enlightenment of Electromagnetic CompatibilityDesign in the Foreign L Frequency Band AvionicsHE Jin(Southwest China Institute of Electronic Technology,Chengdu,610036,China)Abstract:Signal characteristics in the 960～1 215 MHz L frequency band foreign avionics are introduced,the possible electromagnetic compatibility problems are analysed,technologies of FDMA,TDMA,CDMA,spread spectrum,frequency band filters and so on are adopted,electromagnetic jam between equipments and systems is reduced,anti-jamming capability is improved,these ways are successful and effective by long period use of foreign equipments. And the present situation in national L frequency band equipments is introduced,four enlightenments are given for readers.Keywords:L frequency band;avionics;EMC design;electromagnetic jamming0 引言在国际电信联盟对无线电频率的划分中,L频段通常为1~2 GHz。

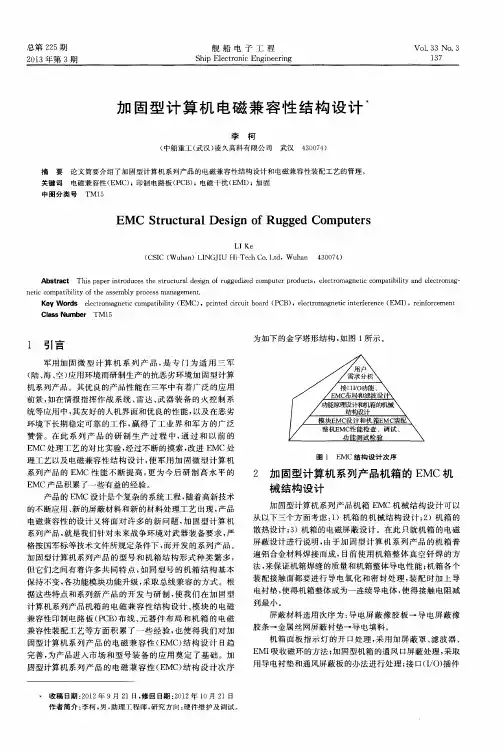

电磁兼容设计方案引言电磁兼容(EMC)是指电子设备在相互之间以及与外界电磁环境之间能够相互协调，互不干扰的能力。

在现代电子产品广泛应用的背景下，电磁兼容设计成为保障设备正常工作的重要环节。

本文将介绍电磁兼容设计的基本原理和常用的设计方案。

电磁兼容设计的原理电磁兼容设计的基本原理是通过控制电磁辐射和抗干扰能力，降低设备之间的相互干扰，保证设备正常工作。

电磁兼容设计的主要工作包括以下几个方面：电磁辐射控制电磁辐射是指电子设备在工作过程中释放的电磁波。

为了控制电磁辐射，可以采取以下措施：•优化电路布局：合理规划线路和电源的布局，减少电磁辐射。

•使用屏蔽材料：在电路板或组件周围添加屏蔽材料，以阻挡电磁波的传播。

•减少高频干扰：通过电缆、滤波器等方式减少高频干扰信号的传输。

抗干扰能力提升除了控制电磁辐射外，提升设备的抗干扰能力也是电磁兼容设计的重要内容。

以下是常用的提升抗干扰能力的措施：•优化电源设计：采用稳定的电源供电，以减少外部电源的干扰。

•使用滤波器：在输入和输出端口处加装滤波器，以抑制干扰信号。

•采用屏蔽措施：使用屏蔽线缆、屏蔽罩等措施，以减少外界干扰信号的影响。

常用的电磁兼容设计方案根据不同的应用场景和需求，可以采取不同的电磁兼容设计方案。

以下是常用的几种方案：PCB设计方案PCB设计是电磁兼容设计中的关键环节。

以下是一些常用的PCB设计方案：•地面设计：合理规划地面，减少电磁辐射。

•路径优化：通过合理规划信号线和电源线的路径，减少互相之间的干扰。

•分区设计：将不同功能的电路分区，减少相互之间的干扰。

外壳设计方案外壳设计是抑制电磁泄漏和接收外部干扰的重要手段。

以下是一些常用的外壳设计方案：•金属外壳：采用金属外壳能够有效屏蔽电磁辐射和外部干扰。

•导电涂层：在塑料外壳上添加导电涂层，提高屏蔽效果。

地线设计方案良好的地线设计能够减少电磁辐射和提升抗干扰能力。

以下是一些常用的地线设计方案：•单点接地：将所有地线连接到一个点上，减少地线之间的互相干扰。

七年级奥数简单的训练题七年级奥数简单的训练题篇一1．甲、乙两个工程队修路，最终按工作量分配8400元工资．按两队原计划的工作效率，乙队应获5040元．实际从第5天开始，甲队的工作效率提升了1倍，这样甲队最终可比原计划多获得960元．那么两队原计划完成修路任务要多少天?2．规定两人轮流做一个工程，要求第一个人先做1个小时,第二个人接着做一个小时，然后再由第一个人做1个小时，然后又由第二个人做1个小时，如此反复，做完为止．如果甲、乙轮流做一个工程需要9.8小时，而乙、甲轮流做同样的程只需要9.6小时，那乙单独做这个工程需要多少小时?3．某工程先由甲单独做63天，再由乙单独做28天即可完成．如果由甲、乙两人合作，需48天完成．现在甲先单独做42天，然后再由乙来单独完成，那么还需做多少天?4．有一条公路，甲队独修需10天，乙队独修需12天，丙队独修需15天．现在让3个队合修，但中间甲队撤出去到另外工地，结果用了6天才把这条公路修完．当甲队撤出后，乙、丙两队又共同合修了多少天才完成?5．一件工程，甲队独做12天能够完成，甲队做3天后乙队做2天恰好完成一半．现在甲、乙两队合做若干天后，由乙队单独完成，做完后发现两段所用时间相等，则共用了多少天?七年级奥数简单的训练题篇二1．一艘轮船在静水中的速度是每小时15千米，它逆水航行11小时走了88千米，这艘船返回需多少小时？2．一艘船在河里顺流而下航行，每小时行18千米，船顺水行2小时与逆水行3小时的路程相等，那么船速是每小时多少千米？水流速度是每小时多少千米？3．甲乙两车同时从A、B两地相向出发，5小时后相遇，相遇后甲车继续行驶4小时到达B地，已知乙车每小时行48千米，甲车每小时行多少千米？A、B相距多少千米？4．一艘客船在AB两地之间航行，顺水需2小时，逆水需3小时，已知有一木箱从A向B顺流而下，那么到达B地需用多少小时？（可假设AB全程为12千米）。

5．有两个班的小学生要到少年宫参加活动，但只有一辆车接送，第一班的学生坐车从学校出发的同时，第二班学生开始步行；车到途中某处，让第一班学生下车步行，车立刻返回接第二班学生上车并直接开往少年宫，学生步行速度为每小时4公里，载学生时车速每小时40公里，空车时车速为每小时50公里．问：要使两班学生同时到达少年宫，第一班学生要步行全程的几分之几?(学生上下车时间不计)七年级奥数简单的训练题篇三1、小王、小李同住一楼中，两人从家去上班，小王先走20分钟后小李才出发。

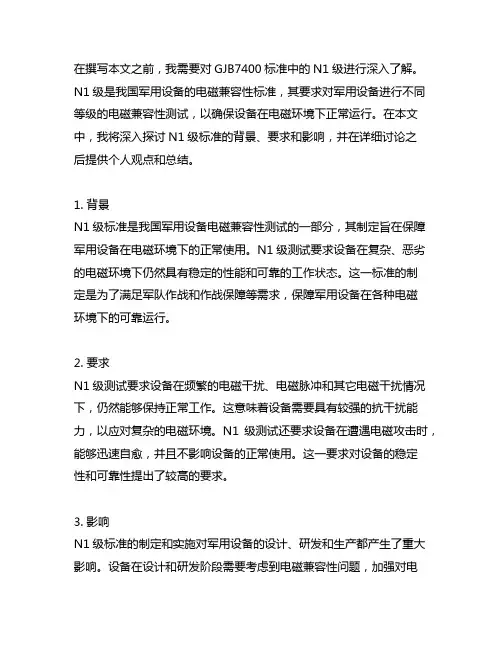

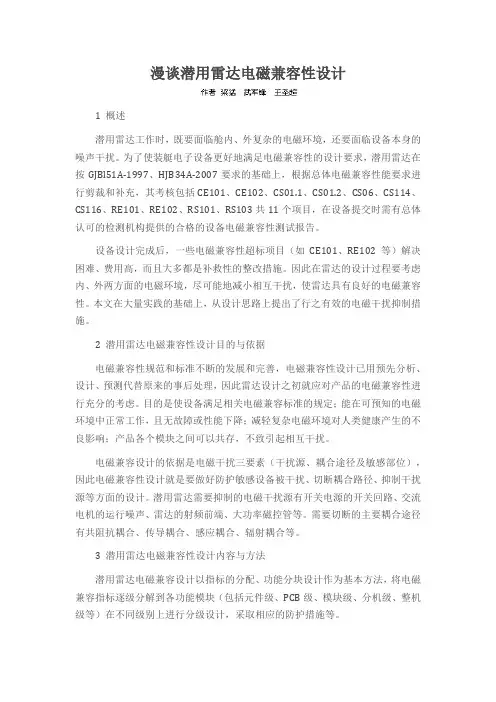

漫谈潜用雷达电磁兼容性设计1 概述潜用雷达工作时，既要面临舱内、外复杂的电磁环境，还要面临设备本身的噪声干扰。
