钢渣综合利用途径及其发展方向

【分享】钢渣的利用现状及发展趋势分析钢渣的利用现状及发展趋势分析近年来，随着我国经济的发展，钢铁产量增加，钢渣的排放量也随之增加。

2016年钢渣的产量约为0. 65～1. 2 亿t，而我国钢渣利用率较低，目前尚未利用的钢渣存放量高达10亿t。

国内对钢的需求量还将进一步增加，钢渣的排放量也将随之增加。

钢渣的堆放会占用土地，而且钢渣中化学物质的挥发和渗透会污染周边的空气和河流。

合理利用钢渣不仅能变废为宝，同时可保护环境，因此钢渣的资源化利用具有重大意义。

1 钢渣的形成及物理化学性质1. 1钢渣的来源及组成钢渣是炼钢厂在冶炼粗钢时排放的固体废弃物。

在我国钢的冶炼方法分为转炉、电炉及平炉，钢渣也因冶炼方法的不同分为转炉、电炉及平炉钢渣，其中以转炉钢渣为主。

钢渣的主要化学成分为: CaO40%～60%、MgO 3%～10%、SiO2 4%～12%、Fe2O3 2%～8%、MnO1%～8%、Al2O3 2%～8%、TiO2 1%～4%、P2O5 1%～3%等。

钢渣的主要矿物组成为: 硅酸三钙、硅酸二钙、钙镁橄榄石、钙镁蔷薇辉石、铁酸二钙、ＲO( 镁、铁、锰的氧化物，即FeO、MgO、MnO形成的固熔体) 、游离石灰( f－CaO)等。

此外，有的钢渣中还会出现黄长石( 2CaO·Al2O3·SiO2) 以C2AS 表示;尖晶石( Fe、Mg、Mn) O·( Fe、Cr、Al) 2O3等。

1. 2 钢渣的性质钢渣性质与炼钢过程、矿石原料等均有关系，通过对吉林通钢钢渣进行物化性能分析，钢渣的主要性质为: A.密度。

钢渣是经过高温后的矿石，含有大量高密度的化合物，因此钢渣具有较高的密度，一般为2. 9～3. 5 g/cm3，堆积密度为1. 3～2. 2 g/cm3，吸水率为5%～9%。

B.强度。

钢渣抗压强度介于145～302 MPa，冲击强度为15次，莫氏硬度为5～7。

钢渣强度较高，质地坚硬，难破碎。

统计与管理二○一五·八社会经纬钢渣的资源化利用现状及发展趋势张丽颖　李俊国向上的工作氛围。

每个成员之间要优势互补、互相学习，不断提高处理实际问题的能力，形成一个凝聚力与执行力强的队伍；要进行管理创新，全面的转变指导工作的思路，加强与大专院校科以及相关研究所的协作，实现优势互补，提高技术创新和技术水平从而进一步强化管理，完善地测防治水体制，使煤矿安全再上新台阶。

四、加强科技创新当今时代，科技创新能力是国家实力关键的体现，科学技术是第一生产力。

对于煤炭企业来说,技术上的创新是煤矿行业赖以生存的动力。

因此要充分发挥大专院校、科研机构、防治水技术专家和煤矿工程技术人员的作用，形成不同层次、不同层面、保障有力的技术网络，开展典型事故案例分析、专家技术讲座、经验交流会等。

具体可以从以下几个方面入手：利用计算机技术对地测信息进行信息化、自动化、动态化管理，这样可以节约大量的人力和物力,有效地提高管理的水平和效果。

还可以学习和借鉴国内外的先进技术和成功经验,通过先进技术的学习,紧跟最先进的地测技术,保证煤矿行业的正常发展。

通过以上措施加强煤矿地测防治水管理能力，充分发挥防治水技术在煤矿安全管理过程中的作用，可以预防煤矿安全事故并加速煤矿行业的发展及创新。

总之，做好煤矿防治水工作的意义重大，任务艰巨，通过完善制度建设、人才队伍的建立以及加强科技的创新使我国煤矿安全生产形势稳定好转，实现经济的快速增长。

参考文献：[1]魏世荣.浅谈地测防治水标准化科室建设[J].神华科技,2015(01).[2]王真海.地测防治水与煤矿管理安全初探[J].知识经济,2014(10).[3]任衷平.山东煤矿防治水工作现状与对策[J].山东煤炭科技,2012(03).（作者单位：登电集团新玉煤矿）摘　要：冶金钢渣资源化处理与综合利用是最具代表性的资源循环利用、节能、环保措施之一，也是钢铁工业实现健康、可持续发展的一个重要保障。

钢铁冶金废物综合利用
钢铁冶金废物是指在钢铁冶金过程中生成的各种废弃物料，包括矿渣、渣膛、钢渣、钢渣水泥、煤灰等。

这些废物料含有大量有价值的金属元素
和矿物质，如果能够进行综合利用，不仅可以减少环境污染，还能够节约
资源、提高钢铁冶金效率，实现可持续发展。

目前，钢铁冶金废物的综合利用主要包括以下几个方面：
1.钢渣水泥制备：钢渣是指脱硫、脱磷、脱硅等冶炼过程中产生的炉渣，其主要成分是氧化钙、氧化硅等。

钢渣通过加热、冷却、磨碎等工艺
处理后可以用来制备水泥，提高水泥强度、耐久性和抗冻性。

2.基础建设用途：钢渣可以用作路基、填土、砌块等建筑材料，用来
修建道路、铁路、码头等基础设施。

钢渣石英砂可以用来制备高强度混凝土，提高混凝土的耐久性和抗压性能。

3.冶金废渣回收：冶金废渣中含有大量的金属元素，比如铁、镍、铬、锌等，通过熔炼、浸出、电解等技术可以将这些金属元素回收。

同时，冶
金废渣中还存在着一些有价值的精细矿石，比如红铁矿、白钨矿等，可以
通过选矿、浮选等工艺进行资源回收。

4.能源利用：钢铁冶金废物中的煤灰可以作为燃料进行能源利用，包
括发电、热能利用等。

同时，通过热解、燃烧等处理方法，可以将煤灰中
的有机物质转化为燃料气体、液体燃料等，提高能源的利用效率。

综上所述，钢铁冶金废物的综合利用具有广阔的发展前景。

在实际应
用中，可以采取绿色环保的技术手段，比如固废焙烧、湿法浸出、固废熔
融等，以减少废物产生和环境污染。

同时，还需要加强政策支持和技术研
发，提高综合利用技术的成熟度和可行性，推动钢铁冶金废物的可持续利用和循环经济的发展。

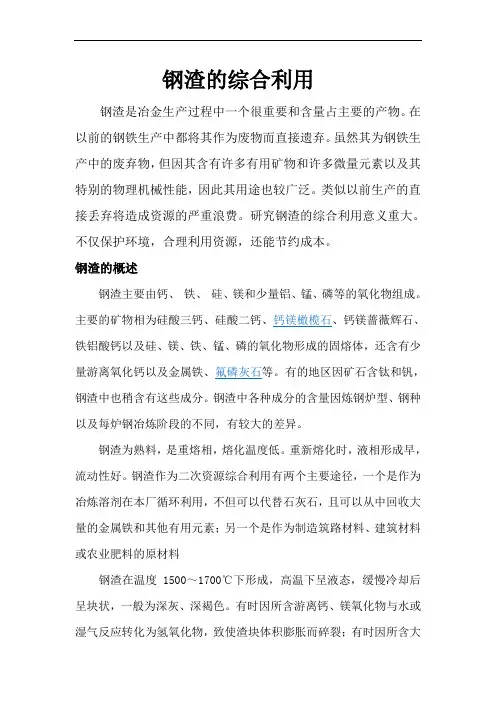

钢渣的综合利用钢渣是冶金生产过程中一个很重要和含量占主要的产物。

在以前的钢铁生产中都将其作为废物而直接遗弃。

虽然其为钢铁生产中的废弃物，但因其含有许多有用矿物和许多微量元素以及其特别的物理机械性能，因此其用途也较广泛。

类似以前生产的直接丢弃将造成资源的严重浪费。

研究钢渣的综合利用意义重大。

不仅保护环境，合理利用资源，还能节约成本。

钢渣的概述钢渣主要由钙、铁、硅、镁和少量铝、锰、磷等的氧化物组成。

主要的矿物相为硅酸三钙、硅酸二钙、钙镁橄榄石、钙镁蔷薇辉石、铁铝酸钙以及硅、镁、铁、锰、磷的氧化物形成的固熔体，还含有少量游离氧化钙以及金属铁、氟磷灰石等。

有的地区因矿石含钛和钒，钢渣中也稍含有这些成分。

钢渣中各种成分的含量因炼钢炉型、钢种以及每炉钢冶炼阶段的不同，有较大的差异。

钢渣为熟料，是重熔相，熔化温度低。

重新熔化时，液相形成早，流动性好。

钢渣作为二次资源综合利用有两个主要途径，一个是作为冶炼溶剂在本厂循环利用，不但可以代替石灰石，且可以从中回收大量的金属铁和其他有用元素；另一个是作为制造筑路材料、建筑材料或农业肥料的原材料钢渣在温度 1500～1700℃下形成，高温下呈液态，缓慢冷却后呈块状，一般为深灰、深褐色。

有时因所含游离钙、镁氧化物与水或湿气反应转化为氢氧化物，致使渣块体积膨胀而碎裂；有时因所含大量硅酸二钙在冷却过程中(约为675℃时)由β型转变为γ型而碎裂。

如以适量水处理液体钢渣，能淬冷成粒。

钢渣来源(1)钢铁料中的Si、Mn、P、Fe等元素的氧化产物；(2) 冶炼过程中加入的造渣材料；(3) 冶炼过程中被侵蚀的炉衬耐火材料；(4)固体料带入的泥沙。

排渣目的(1)去除钢中的有害元素P、S；(2)炼钢熔渣覆盖在钢液表面，保护钢液不过度氧化、不吸收有害气体、保温、减少有益元素烧损；(3)吸收上浮的夹杂物及反应产物；(4)保证碳氧反应顺利进行；(5)可以减少炉衬蚀损。

基于上文所述钢渣所拥有的物化性质及其形成与来源，国内外有很多对钢渣综合利用或处理的方法。
