1 成绩

01 级水利结构力学（上）期终试卷

专业___________ 姓名___________ 学号___________

大题一二三四五六七八九十

成绩

一、是非题（将判断结果填入括弧：以 O 表示正确，以 X 表示错误）

(本大题共 3 小题，总计 9 分 )

1、(本小题 3 分 ) 图示体系为几何不变有多余约束。()

2、(本小题 3 分 ) 图示桁架 DE 杆的内力为零。（）

aaPDEaa

3、(本小题 3 分 ) 图示桁架 E A = 常数

， 30o， 1 3 杆加热 tC , 结

点 A 产生的位移为零。（）

13aaaA+tC

二、选择题（将选中答案的字母填入括弧内）

(本大题共 3 小题，总计 11 分 )

1、(本小题 3 分 ) 静定结构在支座移动时：

A. 无变形，无位移，无内力；

B. 有变形，有位移，有内力；

C. 有变形，有位移，无内力；

D 无变形，有位移，无内力。（）

2、(本小题 4 分 )图示结构杆 1

的轴力

A. 0 ; B. - ql/2 ;

C. - ql ; D. - 2ql 。（）

qlllll1l

3、(本小题 4 分 ) 图 a 所示结构，EI = 常数，取图 b 为力法基本体系，则建立力法典型方程的位移条件为：

A．1200, ； B．1210, C；

C．1210, C； D．1220Ca, 。()

aaac2(a)c1c2X(b)1X2

三、填充题（将答案写在空格内）(本大题共 2 小题，总计 10 分 )

1、(本小题 5 分 ) 图示结构 MBA = _________，_________ 侧

受拉。

PaaaqBACD2a2a

2 2、(本小题 5 分 ) 图 a 结构，EI = 常数，图 b 为力法基本体系，典型方

程中的 1P为。

X1lPPl/2(a)(b)l/2

四、( 本大题 6

分 ) 分析图示体系的几何组成。

五、( 本大题 7 分 ) 求图示桁架

杆 1 的内力。

3m3m1PPABCDE24m4mP

六、( 本大题 12 分 ) 作图示结构的 M 、Q 、N 图。

qqlllllll

3 七、( 本大题 10 分 ) 试求当图示结构发生所示支座位移时铰 A 两侧截

面的相对转角 A。

2aaaA

八、( 本大题 12 分 ) 用力法计算图示结构，并作 M 图。已知各杆均为

矩形截面，且截面高 h = l/10，材料线膨胀

系数为 ，EI = 常数。

ClClC-10-10+20/2C-10l/2

九、( 本大题 15 分 ) 用力法计算图示结构，并绘出 M 图。EI = 常数。

2m4mq=16kN/m2m2m2m

十、( 本大题 8 分 ) 已知荷载

作用下结

构的M 图如图所示，求

横梁的

水平位移。横梁的抗弯刚度为3EI ，竖柱的抗弯刚度均为2EI ，l6m 。

ll138. 2473. 4416. 8kN/m34. 5656. 1675. 6M 图（kN·m）

4 01 级水利结构力学（上）期终试卷

答案

一、是非题 (本大题共 3 小题，总计 9 分 )

1、（ X ）（ 3 分）

2、（ O ）（ 3 分）

3、( O ) ( 3 分 )

二、选择题 (本大题共 3 小题，总计 11 分 )

1、( D ) （ 3 分）

2、（ B ）（ 4 分）

3、( C ) ( 4 分 )

三、填充题 (本大题共 2 小题，总计 10 分 )

1、(本小题 5 分 )

2Pa ，右（ 5 分）

2、(本小题 5 分 )

PlEI38/() ( 5 分 )

四、( 本大题 6 分 )

用两刚片三链杆法则 (或增加二元件 )，几何不变无多余约束。

（ 6 分）

五、( 本大题 7 分 )

NPED2

取隔离体如下图，

NNPPPC0243431 ,()//

PPEC2PN1 (7 分）

六、( 本大题 12分 )

ql20.5ql2ql20.5图 MDCBA HA=ql（）VA=7ql／4（）RB=5ql／4（）

M 图 ( 6 分 )

Q 图、N 图各 3 分

七、 ( 本大题 10 分 )

1 1

/a 1

Aa22 （）（ 10 分）

八、 ( 本大题 12 分 )

取右支座反力 X1 (向上 )为多余力，得基本结构 ( 2 分 )

11343lEI/() ( 3 分 )，19052tl / ( 3 分 )，XEIl1233938./ ( 2 分 )。

339.38 M 图 (×EI / l) ( 2 分 )

九、( 本大题 15 分 )

111116464442/()/()()EIEIXP分分分 ; ; kN

X1X1基本体系 8322432248图 M()kN.m()分 2()分 3

十、( 本大题 8 分 )

选取虚拟状态，（2 分），作M图，（2 分），

H27216.EI （4 分）

结构力学答案

精品文档

. 结构力学答案

《结构力学》第01章在线测试

第一题、单项选择题（每题1分，5道题共5分）

1、结构力学的研究对象是 B

A、单根杆件 B、杆件结构

C、板壳结构 D、实体结构

2、对结构进行强度计算目的是为了保证结构 A

A、既经济又安全 B、不致发生过大的变形

C、美观实用 D、不发生刚体运动

3、对结构进行刚度计算，是为了保证结构 C

A、不发生刚体运动 B、美观实用

C、不致发生过大的变形 D、既经济又安全

4、固定铰支座有几个约束反力分量？ B

A、一个 B、两个精品文档

. C、三个 D、四个

5、可动铰支座有几个约束反力分量 A

A、一个 B、两个

C、三个 D、四个

第二题、多项选择题（每题2分，5道题共10分）

1、结构的稳定性是指 DE

A、结构抵抗破坏的能力

B、不发生刚体运动的能力

C、结构抵抗变形的能力

D、结构抵抗失稳的能力

E、结构保持原有平衡形式的能力

2、下列哪种情况不是平面结构 BCDE

A、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内

B、所有杆件的轴线都位于同一平面内，荷载与该平面垂直

C、所有杆件的轴线都位于同一平面内，荷载与该平面平行

D、所有杆件的轴线都不位于同一平面内

E、荷载不作用在结构的平面内

精品文档

. 3、下列哪种情况应按空间结构处理 ABDE

A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直

B、所有杆件的轴线都不位于同一平面内

C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内

D、所有杆件的轴线都位于同一平面内，荷载与该平面平行

E、荷载不作用在结构的平面内

4、为了保证结构既经济又安全，要计算结构 B

A、强度

B、刚度

C、稳定性

D、内力

E、位移

5、刚结点的约束特点是 AB

结构力学1_山东大学中国大学mooc课后章节答案期末考试题库2023年

1. 图示结构，杆端弯矩【图片】为（）【图片】

参考答案:

10KN.m、下侧受拉

2. 图示结构，剪力【图片】为（）【图片】

参考答案:

50KN、剪力为正

3. 【图片】图示体系里面有3个多余约束（）

参考答案:

正确

4. 体系外部与基础之间的约束总个数为3个时，体系一定是几何不变的体系（）

参考答案:

错误

5. 自由度的计算不需要区分必要约束与多余约束（）

参考答案:

错误

6. 下列体系，自由度S=0的是（）

参考答案:

几何不变、有多余约束体系_几何不变且无多余约束体系

7. 图式对称体系，属于（）【图片】

参考答案:

瞬变体系

8. 图式体系，属于（）【图片】

参考答案:

几何不变、有多余约束体系

9. 【图片】图式体系，欲在A端施加约束变成几何不变且无多余约束的体系，正确的方法是（）

参考答案:

施加竖向可动铰支座

10. 基础沉陷在结构力学中看作广义荷载，称作支座移动（）

参考答案:

正确

11. 爆破荷载属于动力荷载（）

参考答案:

正确

12. 定向滑动支座存在一个约束力与一个约束力矩（）

参考答案:

正确

13. 结构计算简图中杆件与杆件之间的连接区简化成结点（）

参考答案:

正确

14. 外部存在两个支座反力的支座是（）

参考答案:

定向滑动支座_固定铰支座

15. 图示结构，外部存在两个支座反力且不存在约束力矩的支座是（）【图片】

参考答案:

支座B

16. 结构内部只传递力不传递力矩的结点是（）

参考答案:

铰结点

17. 水利工程中的重力坝属于（）

参考答案:

实体结构

18. 结构力学课程的研究对象是（）

参考答案:

杆系结构

19. 图示结构BC杆件的转动刚度为【图片】（）【图片】

参考答案:

错误

20. 分配系数用于计算近端弯矩，传递系数用于计算远端弯矩（）

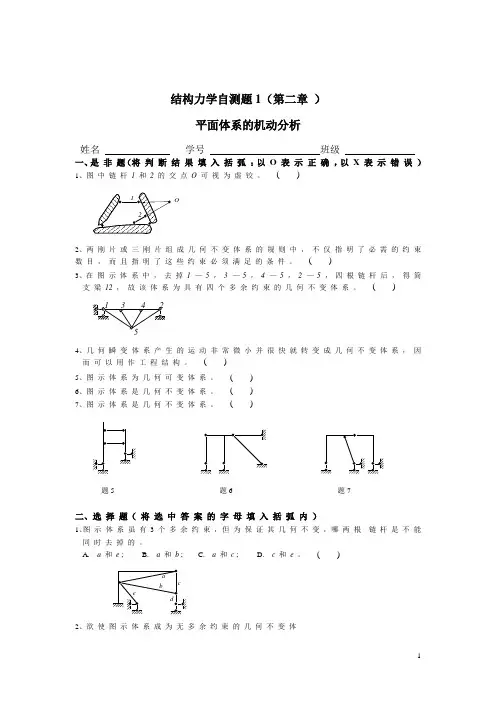

结构力学上册-自测题汇总

结构力学自测题1（第二章）

平面体系的机动分析

姓名学号班级

一、是非题（将判断结果填入括弧：以 O 表示正确，以 X 表示错误）

1、图中链杆 1 和 2 的交点 O 可视为虚铰。()

12O

2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束

数目，而且指明了这些约束必须满足的条件。()

3、在图示体系中，去掉 1 — 5 ， 3 — 5 ， 4 — 5 ， 2 — 5 ，四根链杆后，得简

支梁 12 ，故该体系为具有四个多余约束的几何不变体系。()

1 2 3 4

4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因

而可以用作工程结构。()

5、图示体系为几何可变体系。()

6、图示体系是几何不变体系。()

7、图示体系是几何不变体系。()

题5 题6 题7

二、选择题（将选中答案的字母填入括弧内）

1、图示体系虽有 3 个多余约束，但为保证其几何不变，哪两根链杆是不能

同时去掉的。

A. a 和 e ; B. a 和 b ; C. a 和 c ; D. c 和 e 。()

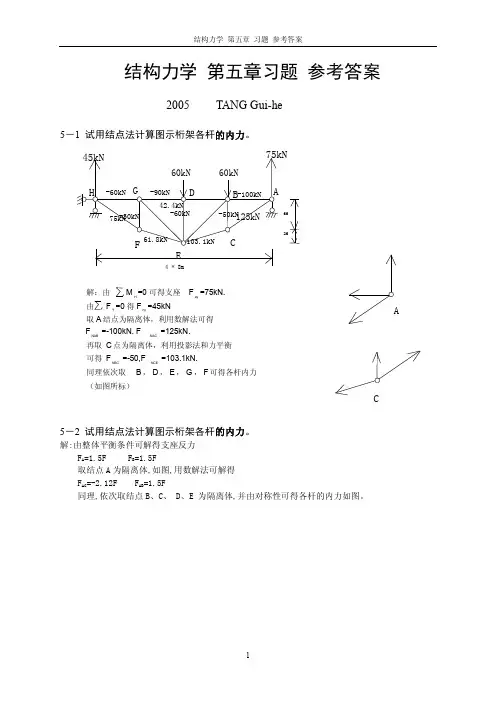

结构力学第五章作业参考答案

结构力学第五章习题参考答案

1 结构力学第五章习题参考答案

2005级 TANG Gui-he（整理）

5－1 试用结点法计算图示桁架各杆的内力。

5－2 试用结点法计算图示桁架各杆的内力。

解:由整体平衡条件可解得支座反力

FA=1.5F FB=1.5F

取结点A为隔离体,如图,用数解法可解得

FAC=-2.12F FAB=1.5F

同理,依次取结点B、C、 D、E 为隔离体,并由对称性可得各杆的内力如图。

4 * 8m 60kN 60kN

2M A B

C D

E F G H

解：由 M

H =0 可得支座 F

ay =75kN.

由 F

Y =0 得 F

hy =45kN

取 A 结点为隔离体，利用数解法可得

NAB =-100kN. F

NAC =125kN.

再取 C 点为隔离体，利用投影法和力平衡

可得 F

NBC =-50,F

NCE =103.1kN.

同理依次取 B ， D ， E ， G ， F 可得各杆内力

（如图所标） A

C -60kN -90kN -100kN 45kN 75kN

125kN 75kN 42.4kN

61.8kN 103.1kN -60kN -50kN -30kN 华南农业大学水利与土木工程学院（College of water conservancy and Civil Engineering, SCAU）

5－3 试判断图示桁架中的零杆。

5－4试判断图示桁架中的零杆。

解：图中红色的杆件为零杆

F F F

在杆中标有为零杆

其中用到K型和T型结构判断原理

结构力学第五章习题参考答案

35－5试用截面法计算图示桁架中指定杆件的内力。 D

2.5F2.5F

A6m

6X5mFFFFF

解:（1）求出支座竖向反力为2.5F(↑),

（2）作截面I-I，由∑MA=0得:

2.5F×15-10F-5F+6FN1=0 → FN1=-3.75F
