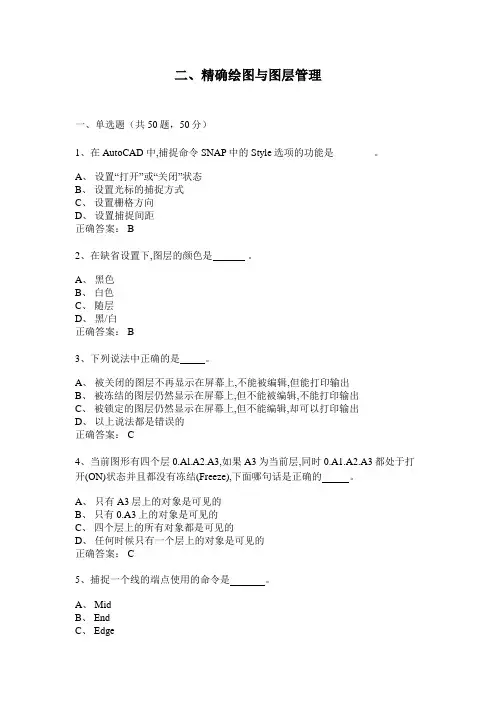

二、精确绘图与图层管理
一、单选题（共50题，50分）
1、在AutoCAD 中,捕捉命令SNAP中的Style选项的功能是________。
A、 设置“打开”或“关闭”状态
B、 设置光标的捕捉方式
C、 设置栅格方向
D、 设置捕捉间距
正确答案： B
2、在缺省设置下,图层的颜色是 。
A、 黑色
B、 白色
C、 随层
D、 黑/白
正确答案： B
3、下列说法中正确的是 。
A、 被关闭的图层不再显示在屏幕上,不能被编辑,但能打印输出
B、 被冻结的图层仍然显示在屏幕上,但不能被编辑,不能打印输出
C、 被锁定的图层仍然显示在屏幕上,但不能编辑,却可以打印输出
D、 以上说法都是错误的
正确答案： C
4、当前图形有四个层0.Al.A2.A3,如果 A3为当前层,同时 0.A1.A2.A3都处于打开(ON)状态并且都没有冻结(Freeze),下面哪句话是正确的 。
A、 只有 A3层上的对象是可见的
B、 只有 0.A3上的对象是可见的
C、 四个层上的所有对象都是可见的
D、 任何时候只有一个层上的对象是可见的
正确答案： C
5、捕捉一个线的端点使用的命令是 。
A、 Mid
B、 End
C、 Edge D、 Element
正确答案： B
6、下面四种点的坐标表示方法中,哪一种是绝对直角坐标的正确表示 。
A、 25；32
B、 25 32
C、 @25,32
D、 25,32
正确答案： D
7、WCS是AutoCAD中的 。
A、 世界坐标
B、 用户自定义坐标
C、 视图坐标
D、 父系坐标
正确答案： A
8、在AutoCAD中,有一些系统确定的命令缩写:如“L”代表命令“Line”,那么图层特性管理命令的别名为________。
cad实验报告
实验目的
本次实验旨在让学生通过实际操作，掌握计算机辅助设计软件CAD的基本使用方法和技能，包括CAD软件界面的熟悉、图形绘制的操作、图层设置、读取图形文件以及各种常用CAD绘图命令的使用等基本技巧。
实验过程
1. 熟悉CAD软件界面
打开CAD软件后，首先熟悉CAD软件界面的布局和主要功能区域，如：绘图区、命令条、属性区、图层管理器等。
2. 图形绘制操作
在CAD软件中新建一个绘图文件，使用线、圆、矩形等基本绘图命令，绘制一个简单的图形作为练习。
3. 图层设置
了解CAD中图层的概念，学会如何新建、修改、删除图层。同时，学会在绘图中使用图层控制命令，将不同的图形元素分别放入不同的图层中，便于后续的修改和管理。
4. 读取和保存CAD图形文件
通过实际操作，掌握CAD软件中读取和保存图形文件的操作方法，了解CAD图形文件的主要格式和特点。
5. 其他常用CAD绘图命令
掌握CAD软件中各种其他常用绘图命令的使用方法，如：拉伸、旋转、偏移等，能够熟练绘制三维图形。
实验结果
经过实验，我掌握了CAD软件的基本界面布局和主要功能区域，能够熟练使用线、圆、矩形等基本绘图命令，能够熟练设置图层、保存和导出CAD图形文件，并且能够熟练掌握各种常用CAD绘图命令的使用方法。最终通过练习绘制了一个较为简单的CAD图形。
实验总结
本次实验让我深入了解了CAD计算机辅助设计软件，更加熟悉了CAD软件的基本界面布局和主要功能区域，掌握了基本的绘图技巧和常用CAD绘图命令的使用方法，提高了自己的绘图技能，对自己的以后的学习和工作都有很大的帮助。
CAD的图层操作主要有三个方法：
1,打开图层菜单,开关或锁定、冻结特定图层;适用于全局操作,可速度太慢,多次重复操作会感觉太繁琐;
2,使用Express下拉菜单中的图层操作,或使用图层操作图标;命令很实用,但鼠标来回精确移动点击也慢;
3,使用Express下拉菜单中的图层操作,但改用快捷键输入;快捷键最好设于键盘左侧,左手手指不用移位或只移一格就能把快捷键输出;左手键盘右手鼠标,协同操作速度是最快的;各人应制定一套固定的快捷键,经反复使用,在熟练之后,鼠标键盘如臂指使,灵活运用图层切换操作,可以节省大量时间;画图有多快 看你的思维有多快
建议使用的常用命令快捷键设定：
AC, LAYCUR 把所选图形放到当前图层里面
AS, LAYISO 独立图层
AF, LAYFRZ 冻结图层
AAF, LAYTHW 解冻图层
AQ, LAYLCK 锁定图层
AAQ, LAYULK 解锁图层
CV, LAYOFF 关闭图层
ZX, LAYON 打开图层
AM, LAYMCH 把第一次选择的图形放到第二次选择图形的图层里面
Q, ai_molc 将对象图层置为当前;DQ,就是当前喽;
TC, LAYER 图层对话框;图层首字母;
TTC, layerp 上一个图层状态;多加了一个T,和上面的命令区别开
TCC, copytolayer 将图对象复制到XX图层,选好对象后,空格,会出一个对话框,
TD, layon 图层打开
TF, layoff 图层关闭
TG, layiso 将对象所在图层孤立出来,即,关闭除对象图层外的所有图层;支持多选;
TS, laylck 图层锁定
TSS,
layulk 图层解锁,多加了个S,和上面的区别开;
CAD的基本功能
CAD（Computer-Aided Design，计算机辅助设计）是一种通过计算机技术辅助进行图形设计和绘制工作的软件。它在建筑、工程、机械等领域被广泛使用，大大提高了设计效率和准确性。本文将介绍CAD软件的基本功能，让读者对其有一个初步的了解。
1. 绘图功能：CAD软件具备强大的绘图功能，可以实现二维和三维绘图。在绘制二维图形时，可以使用各种基本几何图形（如线段、圆、椭圆、多边形等）进行构造和编辑。而在绘制三维图形时，可以通过绘制和操作三维实体（如立方体、球体、圆柱体等）来构建复杂的形体。
2. 编辑功能：CAD软件提供了丰富的编辑工具，可以对已绘制的图形进行修改和调整。例如，可以利用平移、旋转、缩放等命令来改变图形的位置、方向和尺寸。此外，还可以通过镜像、偏移、阵列等命令来实现复制和对称操作。
3. 图层管理：在CAD软件中，可以将不同的图形元素放置在不同的图层中，以便管理和控制。通过图层管理功能，可以方便地显示、隐藏、锁定或修改特定图层中的元素。这样可以有效地管理图形的层次结构和可见性，提高工作效率。
4. 尺寸标注：CAD软件提供了强大的尺寸标注工具，便于对绘制的图形进行尺寸标注和测量。可以根据需要选择不同的标注样式和单位，并自动计算和显示图形元素的尺寸。这对于设计和制造过程中的尺寸控制非常重要。 5. 物体约束：CAD软件支持物体约束功能，可以自动检测和保持绘图元素之间的关系。例如，可以通过水平、垂直、对齐、相等等约束来确保图形元素的位置和尺寸符合设计要求。这样可以避免绘图中的误差和不一致。
6. 渲染和动画：对于三维图形，CAD软件提供了渲染和动画功能，使设计者能够以更真实的方式展示和演示设计成果。可以对材质、光照和摄像机设置进行调整，生成逼真的效果图和漫游动画。这对于呈现设计概念和进行客户交流非常有用。
7. 数据交换：CAD软件支持多种数据格式的导入和导出，方便与其他软件进行数据交换和协作。可以导入外部图纸或模型，并将设计结果导出到不同的文件格式中。这样可以与其他CAD软件、CAM软件和有关人员进行无缝衔接。
