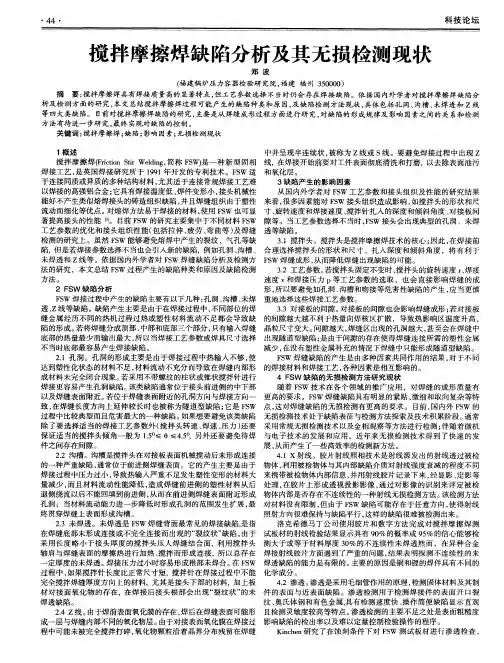

・４４・ 科技论坛 搅拌摩擦焊缺陷分析及其无损检测现状 郑波 （福建锅炉压力容器检验研究院，福建福州３５００００） 摘要：搅拌摩擦焊具有焊接质量高的显著特点，但工艺参数选择不当时仍会存在焊接缺陷。依据国内外学者对搅拌摩擦焊缺陷分 析及检测方面的研究，本文总结搅拌摩擦焊过程可能产生的缺陷种类和原因，及缺陷检测方法现状，具体包括孔洞、沟槽、未焊透和ｚ线 等四大类缺陷。目前对搅拌摩擦焊缺陷的研究，主要是从焊缝成形过程方面进行研究，对缺陷的形成规律及影响因素之间的关系和检测 方法有待进一步研究，最终实现对缺陷的控制。 关键词：搅拌摩擦焊；缺陷；影响因素；无损检测现状 １概述 搅拌摩擦焊（Ｆｒｉｃｔｉｏｎ Ｓｔｉｒ Ｗｅｌｄｉｎｇ，简称Ｆｓ 是一种新型固相 焊接工艺，是英国焊接研究所于１９９１年开发的专利技术。ＦＳＷ适 于连接同质或异质的多种结构材料，尤其适于连接常规焊接工艺难 以焊接的高强铝合金；它具有焊接温度低、焊件变形小，接头机械性 能好不产生类似熔焊接头的铸造组织缺陷，并且焊缝组织由于塑性 流动而细化等优点。对熔焊方法易于焊接的材料，使用ＦＳＷ也可显 著提高接头的性能ｌ１ｌ。目前ＦＳＷ的研究主要集中于不同材料ＦＳＷ 工艺参数的优化和接头组织性能（包括拉伸、疲劳、弯曲等）及焊缝 检测的研究上。虽然ＦＳＷ能够避免熔焊中产生的裂纹、气孔等缺 陷，但是若焊接参数选择不当也会引入新的缺陷，例如孔洞、沟槽、 未焊透和ｚ线等。依据国内外学者对ＦＳＷ焊缝缺陷分析及检测方 法的研究，本文总结ＦＳＷ过程产生的缺陷种类和原因及缺陷检测 方法。 ２ ＦＳＷ缺陷分析 ＦＳＷ焊接过程中产生的缺陷主要有以下几种：孔洞、沟槽、未焊 透、ｚ线等缺陷。缺陷产生主要是由于在焊接过程中，不同部位的焊 缝金属经历不同的热机过程过热或塑性材料流动不足都会导致缺 陷的形成。若将焊缝分成顶部、中部和底部三个部分，只有输入焊缝 底部的热量最少而输出最大，所以当焊接工艺参数或焊具尺寸选择 不当时底部最容易产生焊接缺陷。 ２．１孔洞。孔洞的形成主要是由于焊接过程中热输入不够，使 达到塑性化状态的材料不足，材料流动不充分而导致在焊缝内部形 成材料未完全闭合现象。若采用不带螺纹的柱状或锥状搅拌针进行 焊接更容易产生孔洞缺陷。该类缺陷通常位于接头前进侧的中下部 以及焊缝表面附近。若位于焊缝表面附近的孔洞方向与焊接方向一 致，在焊缝长度方向上延伸较长时也被称为隧道型缺陷；它是ＦＳＷ 过程中比较典型而且危害最大的一种缺陷。如果想要避免该类缺陷 除了要选择适当的焊接工艺参数外（搅拌头转速、焊速、压力）还要 保证适当的搅拌头倾角一般为１．５。≤０≤４．５ Ｕ’另外还要避免待焊 件之间存在间隙。 ２．２沟槽。沟槽是搅拌头在对接板表面机械搅动后未形成连接 的一种严重缺陷，通常位于前进侧焊缝表面。它的产生主要是由于 焊接过程中压力过小，导致热输人严重不足发生塑性变形的材料大 量减少，而且材料流动性能降低，造成焊缝前进侧的塑性材料从后 退侧绕流以后不能回填到前进侧，从而在前进侧焊缝表面附近形成 孔洞；当材料流动能力进一步降低时形成孔洞的范围发生扩展，最 终贯穿焊缝上表面形成沟槽。 ２．３未焊透。未焊透是ＦＳＷ焊缝背面最常见的焊接缺陷，是指 在焊缝底部未形成连接或不完全连接而出现的“裂纹状”缺陷，由于 采用长度略小于接头厚度的搅拌头压人焊缝结合面，利用搅拌头 轴肩与焊缝表面的摩擦热进行加热、搅拌而形成连接，所以总存在 一定厚度的未焊透。焊接压力过小时容易形成根部未焊合。在ＦＳＷ 过程中，如果搅拌针长度比正常尺寸短，搅拌针在焊接过程中不能 完全搅拌焊缝厚度方向上的材料，尤其是接头下部的材料，加上板 材对接面氧化物的存在，在焊接后接头根部会出现“裂纹状”的未 焊透缺陷。 ２．４ Ｚ线。由于焊前表面氧化膜的存在，焊后在焊缝表面可能形 成一层与焊缝内部不同的氧化物层。由于对接表面氧化膜在焊接过 程中可能未被完全搅拌打碎，氧化物颗粒沿着晶界分布残留在焊缝 中并呈现半连续状，被称为Ｚ线或Ｓ线。要避免焊接过程中出现Ｚ 线，在焊接开始前要对工件表面彻底清洗和打磨，以去除表面油污 和氧化层。 ３缺陷产生的影响因素 从国内外学者对ＦＳＷ工艺参数和接头组织及性能的研究结果 来看，很多因素能对ＦＳＷ接头组织造成影响，如搅拌头的形状和尺 寸、旋转速度和焊接速度、搅拌针扎入的深度和倾斜角度、对接板间 隙等。当工艺参数选择不当时，ＦＳＷ接头会出现典型的孔洞、未焊 透等缺陷。 ３．１搅拌头。搅拌头是搅拌摩擦焊技术的核心；因此，在焊接前 合理选择搅拌头的形状和尺寸、扎入深度和倾斜角度，将有利于 ＦＳＷ焊缝成形，从而降低焊缝出现缺陷的可能。 ３．２工艺参数。若搅拌头固定不变时，搅拌头的旋转速度ｒ ｘ焊接 速度ｖ和焊接压力Ｐ等工艺参数的选取，也会直接影响焊缝的成 形，所以要避免如孔洞、沟槽和吻接等危害性缺陷的产生，应当更慎 重地选择这些焊接工艺参数。 ３．３对接板的间隙。对接板的间隙也会影响焊缝成形；若对接板 的间隙越大越不利于热量向焊核区扩散，导致热影响区温度升高， 晶粒尺寸变大。间隙越大，焊缝区出现的孔洞越大，甚至会在焊缝中 出现隧道型缺陷；是由于间隙的存在使得焊缝连接所需的塑性金属 减少，在没有塑性金属补充的情况下焊缝中只能形成隧道型缺陷。 ＦＳＷ焊缝缺陷的产生是由多种因素共同作用的结果，对于不同 的焊接材料和焊接工艺，各种因素是相互影响的。 ４ ＦＳＷ缺陷的无损检测方法研究现状 随着ＦＳＷ技术在各个领域的推广应用，对焊缝的成形质量有 更高的要求。ＦＳＷ焊缝缺陷具有明显的紧贴、微细和取向复杂等特 点，这对焊缝缺陷的无损检测有更高的要求。目前，国内外ＦＳＷ的 无损检测技术处于缺陷表征与检测方法探索及技术积累阶段。通常 采用常规无损检测技术以及金相观察等方法进行检测；伴随着微机 与电子技术的发展和应用，近年来无损检测技术得到了快速的发 展，从而产生了一些高效率的检测新方法。 ４．１ Ｘ射线。胶片射线照相技术是射线源发出的射线透过被检 物体，利用被检物体与其内部缺陷介质对射线强度衰减的程度不同 来携带被检物体内部信息，并用射线胶片记录下来，经显影、定影等 处理，在胶片上形成透视投影影像，通过对影像的识别来评定被检 物体内部是否存在不连续性的一种射线无损检测方法。该检测方法 对材料没有限制，但由于ＦＳＷ缺陷可能存在于任意方向，使得射线 照射方向很难保持与缺陷平行，这样的缺陷很难被检测出来。 洛克希德马丁公司使用胶片和数字方法完成对搅拌摩擦焊测 试板材的射线检验结果显示具有９０％的概率或９５％的信心能够检 测大于或等于材料厚度３０％的不连续性未焊透然而，在异种合金 焊接射线胶片方面遇到了严重的问题，结果表明探测不连续性的未 焊透缺陷的能力是有限的。主要的原因是铜和锂的焊件具有不同的 化学成分。 ４．２渗透。渗透是采用毛细管作用的原理，检测固体材料及其制 件的表面与近表面缺陷。渗透检测用于检测焊接件的表面开口裂 纹、奥氏体钢和有色金属，具有检测速度快、操作简便缺陷显示直观 且检测灵敏度较高等特点。渗透检测的主要不足之处是表面粗糙度 影响缺陷的检出率以及难以定量控制检验操作的程序。 Ｋｉｎｃｈｅｎ研究了在蚀刻条件下对ＦＳＷ测试板材进行渗透检查，
