漏电流测试仪故障排除方法
【摘 要】电解电容器漏电流测试仪在使用过程中很难避免大电流给仪表的冲击，以及长时间使用元器件老化、性能下降等因素，造成漏电流测试仪工作异常。本文对漏电流常见故障进行总结、分析及排除。
【关键词】漏电流；超差；反相放大器
1 漏电流测试仪的工作原理
漏电流测试仪对电解电容器漏电流测量原理如图1所示。图1
图中：Cx——被测电容器
R0——标准电阻
Ix——电容器的漏电流
U——电容器漏电流在R0上的电压降
IX=■
图2
测得R0上的电压值U并将其改为电流刻度，即可直读漏电流Ix值，此即所谓压降测量法。
图2是漏电流测试仪的方框图。当经过充分放电的被测电容Cx连接极化电源进行充电的瞬间所产生的充电脉冲，触发充—测转换电路翻转，使继电器K流过电流，KS吸合，Cx正端通过KS接点与地连通，使Cx的充电电流不经过R0，Cx就获得较大的电流快速充电，从而提高了测试速度。当选定的充电时间结束时，充—测转换电路复原，KS释放，仪器进入测试状态。Cx的漏电流在R0上产生的电压降经过测量放大器放大后，在漏电流表P2上读出。测量放大器的输出同时接声光报警部分的比较器，与预置的门限进行比较，当这个输出高于预置时，声、光同时报警。
图3
2 故障及排除方法
故障(1)：在0.3μA～3μA档测量漏电流时，表针指示值大，甚至满度，同时超差指示灯亮，并且表针无规律摆动。
图4
测试部分电路图如图3。
分析诊断：微电流档位工作时,受外界脉冲的干扰影响比较大，造成测试环境不稳。
解决方法：根据电路参数，通过试验，在地与正测试端子之间加25V，1μF电容后故障消除。
故障(2)：某一档电流指示值小，并且超差。
分析诊断：图3中，由V14,15,54，N2和R0、Rf组成100倍反相比例放大器，有较深的负反馈。对负载来说，放大器是电源，希望所有的电压(或功率)都加在负载上，不要被自己的内阻(放大器的输出电阻)消耗掉，所以反相放大器的输出电阻越小越好。反相放大器的输出阻抗越低，带负载能力越强。由此可知，当测试电路通道工作正常，则问题存在于该档位的输出电阻上，使用数字万用表测量该电阻阻值确实变大。
使用说明
多功能测试仪
目 录
1. 安全警告
2. 特点
3. 规格
4. 导通（电阻）测试
4.1仪器布局
4.2测试顺序
5. 绝缘测试
5.1 绝缘电阻特征
5.1.2 电容电流
5.1.3 传导电流
5.1.4 表面泄漏电流
5.1.5 总泄漏电流
5.2 对压敏设备的损坏
5.3 测量前的准备工作
5.4 绝缘电阻测试
6. 回路阻抗测试
6.1 电压测量
6.2 接地故障回路阻抗
6.3 过热自动停止功能
6.4 回路阻抗测试
6.5 三相设备的回路阻抗
7. 预期短路电流（PSC）测试
7.1 PSC电流
7.2 PSC测试
8. RCD测试
8.1 RCD测试目的
8.2 RCD测试本质
8.3 Uc测试
8.4 Uc测试方法
8.5 RCD测试方法
8.6 测试辅助保护RCD
8.7 测试缓发型RCD
8.8 测试DC灵敏RCD
9. 外部接地端口
10. 概略
11. 电池更换
12. 保险丝更换
13. 服务
14. 箱子、肩带装配
1、安全警告
电气相当危险，使用不当可能会造成死伤，因此，需要保持高度谨慎。使用过程中若不能确定是否安全，请停止测量并咨询专业人员。
1. 必须由专业人员操作并严格遵守说明书中的安全警告。对于因错误使用或违规操作而造成的人身事故或仪器损坏，本公司概不负责。
2. 必须阅读并理解说明书中的安全警告。使用时需严格遵守所有指示。
3. 本仪器适用于单相测试（230V AC +10%、-15% 相-地或相-中性线）、回路、预期短路电流（PSC）测试和RCD测试。使用导通测试
和电阻测试模式时，必须确保回路未通电。
4. 测量时请勿触摸连接于设备的暴露金属部分。测量过程中金属部分可能会产生电流可造成人身事故。
5. 由于存在危险电压，除更换保险丝和电池（此情况下必须先取下所有测试线）外请勿拆开仪器。必须由经过培训、有能力的机电工程师
操作才可拆开仪器。如果发现任何问题，请将仪器返还经销商处检修。

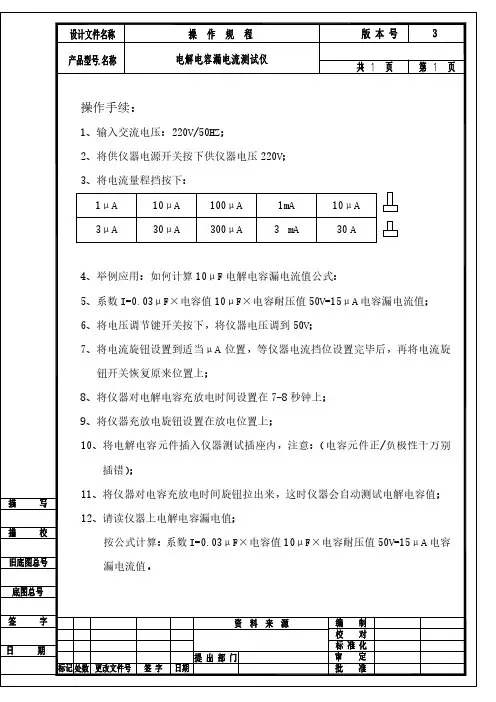

操作手续： 1、输入交流电压：220V/50HZ； 2、将供仪器电源开关按下供仪器电压220V； 3、将电流量程挡按下： 4、举例应用：如何计算10μF电解电容漏电流值公式： 5、系数I=0.03μF×电容值10μF×电容耐压值50V=15μA电容漏电流值； 6、将电压调节键开关按下，将仪器电压调到50V； 7、将电流旋钮设置到适当μA位置，等仪器电流挡位设置完毕后，再将电流旋钮开关恢复原来位置上； 8、将仪器对电解电容充放电时间设置在7-8秒钟上； 9、将仪器充放电旋钮设置在放电位置上； 10、将电解电容元件插入仪器测试插座内，注意：（电容元件正/负极性千万别插错）； 11、将仪器对电容充放电时间旋钮拉出来，这时仪器会自动测试电解电容值； 12、请读仪器上电解电容漏电值； 按公式计算：系数I=0.03μF×电容值10μF×电容耐压值50V=15μA电容漏电流值。 1μA 10μA 100μA 1mA 10μA 3μA 30μA 300μA 3 mA 30 A
科 灌赢 科ｉ技：论ｌ坛
便携式超级电容智能测试仪的设计概述
王冠然王中鲜
（黑龙江大学机电工程学院，黑龙江哈尔滨ｌ５（）ｏ８Ｏ）
摘要：本文设计一款超级电容智能测试仅，能够实现对超级电容的相关参数进行测量。该测试仪挑战了传统箱拒式测量仪器，具有体积小、 成本低、精度高、灵活可变的多种功能等特点，可选多种电流挡，恒流对电容充、放电，同时测量电容相关参数。测试仪采用虚拟仪器技术，利用通罔
串行总线（ＵｓＢ）进行通信，与传统ＲＳ２３２接口相比具有速度快、稳定性高、通用性强等优点，即插即用，使用方便。该设计不仅对超级电客的研发工
作起到重要辅助作用，而且因其低廉的成本，可将此仪器应用于各大高校实验教学的环节中。 关键词：超级电容；智能测量；虚拟仪器；串行总线
ｌ应用前景和学术价值 线，这些都使得仪器的可操作性大大提高而且 （Ｐｃ）协同工作，下位机和上位机之间的通讯采
超级电容既具有电容的大电流快速充放 易用、灵活。 ， 用当前较为流行的通用串行总线（ＵＳＢ）。下位 电特性，同时也具有电池的储能特性，并且重复 ２国内外研究概况、水平和发展趋势 机核心处理器为美国Ｍｉｅｒｏｃｈｉｐ公司生产的８
使用寿命长，放电时利用移动导体问的电子（而 超级电容是近些年才批量生产的一种无源 位单片机Ｐ１Ｃ１８Ｆ＇２５５０，２８引脚，集成１ｌ通道
不依靠化学反应）释放电流，从而为设备提供电 器件，国内对其参数测量的专用测量工具还不 ｌＯ位ＭＤ转换及ＵＳＢ等功能模块。上位机采
源。 多，常见的是小容量（１０００法拉以下）测量仪用普通的具有ＵＳＢ功能的个人电脑，安装相应 超级电容与电池比较，有如下特性： 器，或用电池测试工具替代，但受到了电压、电 软件即可实现超级电容测试仪的多种功能。
１．１低串联等效电阻（Ｌ０ｗ ＥＳａ），功率密 流、采样时间等制约，效果不理想。本文设计的４．３下位机中的核心处理器ＰＩＣ１８Ｆ＇２５５０主 度（Ｐｏｗ￣Ｄｅｎｓｉｔｙ）；ｌ￣离子电池的数十倍以上， 测试仪是专为超级电容量身订做的，没有容量 要完成从通用串行总线（ＵＳＢ）上接收上位机对
