直放站自激与隔离度的计算

CDMA系统：两发射天线之间以及发射和接收天线之间，隔离度至少30dB；天线垂直布置：Lh=28+40log(k/λ)(dB)天线水平布置：Lv=22+20log(d/λ)-(G1+G2)-(S1+S2)(dB)其中k为两天线的垂直距离,d为两天线的水平距离;G1,G2分别为两天线的增益;S1,S2分别是两天线的夹角方向的副瓣电平.以上天线隔离度公式中，λ为载波的波长，k为垂直隔离距离，d为水平隔离距离，G1 、G2分别为发射天线和接收天线在最大辐射方向上的增益（dBi），S1、S2分别为发射天线和接收天线在90°方向上的副瓣电平（dBp）。

通常65°扇形波束天线S约为-18dBp，90°扇形波束天线S约为-9dBp，120°扇形波束天线S约为-7dBp，这可以根据具体的天线方向图来确定。

全向天线的S为0。

关于直放站收发天线的隔离度天线隔离度即信号从直放站前向输出端口至前向输入端口（或者从反向输出端口至反向输入端口）的路径衰减值，与直放站设备本身没有关系，它取决于施主天线和重发天线的安装位置，与垂直及水平的距离、相向的角度有关。

其大小直接影响直放站的增益配置，关系到直放站系统的稳定。

施主天线和重发天线之间隔离度较大，才能提高主机增益，获得较大的输出功率。

天线之间的隔离是多方面因素共同作用的结果，主要包括空间隔离(水平隔离度和垂直隔离度)及建筑物隔离。

按照工程设计要求，天线隔离度L（dB）应大于直放站最大工作增益Gmax 约10dB～15dB，若取值12dB，考虑通常情况下Gmax为90 dB，故L一般应不小于102 dB。

●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗，表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)（1）其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得，当上下行天线夹角为180°时，方向性损耗即为天线的前后比。

隔离度减增益是否大于15dB
输出功率是否满足设计要求
微调施主天线方向角及 俯仰角，重发天线方向 角及下倾角，天线后面 加隔离网等措施加大隔 离度。如仍不满足，就 要修改设计方案。
确定直放站各参数
接下页
1.3调试的一般流程
接上页
拨打测试
查找原因，检查直放站 设置参数或基站参数
路测
完成
1.4调测内容及方法 （1）天馈系统驻波比测试
（2）调试施主天线，获取满足要求的施主信号
施主天线
（3）测试直放站施主端口的下行接收功率
按图所示连接好设备。 在频谱仪上将中心频率设置为 878.49MHz，SPAN设为5MHz， 信道带宽设为1.23MHz，测量进入 施主端口的信号功率，记为 Pdonor,检查Pdonor是否满足设计 要求
直放站引入后，基站的切换关系发生了一定的改 变。因此在直放站和相邻基站的覆盖重叠区，若 网络性能不佳，应对有关切换参数作一调整。
4、直放站信源分配的优化
CDMA网络建设过程中，由于网络用户的增加和网 络调整变化，出现局部地区CDMA室内无线直放站干 扰基站和覆盖区域移动台通话质量差等问题，必须及 时对直放站信源分配重新规划，改善网络质量。
测得施主天馈系统和重发天馈系统的驻波比最大值应 ＜1.5。 若不满足，应重新检查天馈系统，直至达到要求。
1.4调测内容及方法
先将施主天线通过馈线连接到测试手机的外接天线 端口，手机通过数据线连接到笔记本上。 在笔记本电脑上运行路测软件，检测信号场强及各 PN码的EC/IO值。 调整施主天线的水平方向角及俯仰角，使设计要求 的施主信号PN码的EC/IO最大，并满足EC/IO＞7， 其他PN码的EC/IO值小于-15。 测试满足要求后，将施主天线在水平方向和垂直方 向固定好。

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不同成本亦不同。

按传输介质分为：电分布系统和光纤分布系统耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

其采取跳频的原因是因为它可以起到（频率分集）和（抗干扰）的作用●对于WCDMA系统，话音业务的比特速率为12Kbps，则其处理增益为。

（25dB）●WCDMA采用的多址接入方式为。

（DS-CDMA）●WCDMA系统是（干扰）受限系统●WCDMA系统中，下行扩频因子的取值范围为__4-512___。

●WCDMA下行方向共有多少个主扰码？（,512）●WCDMA系统，下行扰码共有8192个，其中可以分为_512___个的扰码集,每个扰码集中包括1个主扰码和_15___个的从扰码；这些扰码集又可以分成_64___个扰码组,每个扰码组中有_8___个主扰码。

●重发天线与施主天线间的隔离度：15dB●光纤直放站的下行输入值范围为：（10dBm～-10dBm）●光纤直放站的增益可调范围是（0dB～26dB）●干线放大器的增益可调范围是：（0dB～22dB）●光纤直放站的光收功率范围为：（0dBm～-10dBm）●无线直放站的下行输入值范围是：（-45dBm～-60dBm）●在光纤直放站系统中，上下行增益分别是由：（上行低噪放控制、下行功放控制）●干线放大器的下行输入值范围是：（5dBm～-10dBm）●在开通CDMA无线直放站时，基站接收到的上行底噪要求小于（-120dBm）●WCDMA系统的空中接口带宽为（5MHz）直放站的带内平坦度（峰峰值）小于3db、100mW等于20dbm●直放站三阶互调指标的测试，在2f1-f2处测量和在2f2-f1处测量●1/2普通馈线100米线损为：7dB●在GSM900工作频段中,1/2的馈线每米损耗值为(0.07dbm) 0.04●1/2“普通阻燃馈线的静态弯曲半径为70mm。

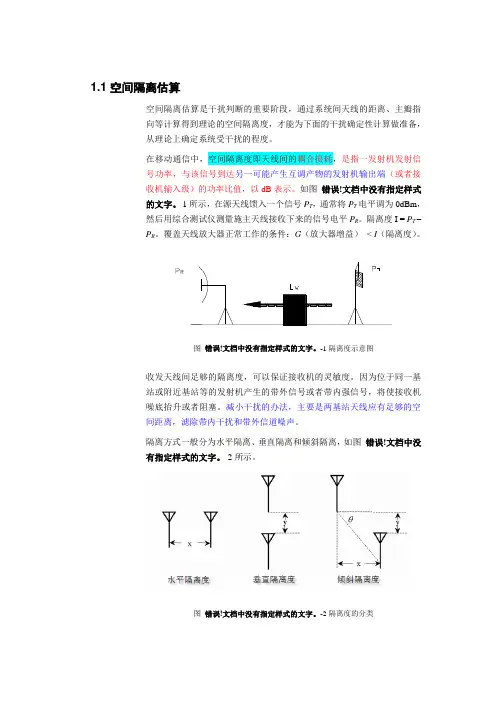

1.1 空间隔离估算空间隔离估算是干扰判断的重要阶段，通过系统间天线的距离、主瓣指向等计算得到理论的空间隔离度，才能为下面的干扰确定性计算做准备，从理论上确定系统受干扰的程度。

在移动通信中，空间隔离度即天线间的耦合损耗，是指一发射机发射信号功率，与该信号到达另一可能产生互调产物的发射机输出端（或者接收发天线间足够的隔离度，可以保证接收机的灵敏度。

因为位于同一基站或附近基站等的发射机产生的带外信号或者带内强信号，将使接收机噪底抬升或者阻塞。

减小干扰的办法，主要是两基站天线应有足够的空间距离，滤除带内干扰和带外信道噪声。

隔离方式一般分为水平隔离、垂直隔离和倾斜隔离，如图错误！文档中没有指定样式的文字。

-2所示。

图错误！文档中没有指定样式的文字。

-2隔离度的分类下面针针对这三种隔离方式，分别计算隔离距离。

1.1.1 水平隔离图错误！文档中没有指定样式的文字。

-3水平隔离示意图●水平隔离度计算公式：D H（dB）= 22 +20 log (S /λ) －（Gt ＋Gr）其中：●S ＝天线水平间距（米）。

●λ ＝中心频率对应的波长（米）。

●Gt ＝在收发天线直线连线上发射天线增益（dBi）。

●Gr ＝在收发天线直线连线上接收天线增益（dBi）。

1.1.2 垂直隔离图错误！文档中没有指定样式的文字。

-4垂直隔离示意因为垂直方向上天线不可能正对，且俯仰的角度比较小，所以垂直方向空间隔离度的计算公式没有将天线增益计算在内。

垂直隔离度计算：D V ( dB ) ＝28 ＋40 log (S /λ)其中：S ＝天线垂直间距（米）。

λ ＝中心频率对应的波长（米）。

1.1.3 倾斜架设时的隔离图错误！文档中没有指定样式的文字。

-5倾斜隔离示意在实际安装中，并不存在纯垂直隔离或纯水平隔离，通常介于两者之间。

倾斜隔离度计算：D S ( dB )＝（D V - D H）×（θ/ 90）+ D H其中：θ＝天线之间的垂直夹角（度）。
