第２４卷第２期 ２ ００ ２年４月 电气电子教学学报 ＪＯＵＲＮＡＬ ｏＦ ＥＥＥ Ｖｏ】．２４Ｎｏ．Ｚ Ａｐｔ．２ ０ ０ ２
三相变压器联接组别标号的变化规律
陈士进 （南京农业大学Ｉ学院南京：２１００３２）
摘要阐述了变压器联接组别标号的变ｆ七规律．分析了根据变压器联接图写出联接组别标号及根据联接标号画联接困的方法和常见错误 关曩调三相变压器联接田联接组别 Ｔｒａｎｓｆｏｒｍａｔｉｏｎ Ｒｕｌｅ ｏｆ Ｃｏｎｎｅｃｔｉｎｇ Ｇｒｏｕｐ Ｇｒａｄｅ Ｏｆ Ｔｈｒｅｅ—Ｐｈａｓｅ Ｔｒａｎｓｆｏｒｍｅｒ
Ｃｈｅｎ Ｓｈｉｊｉｎ （Ｅｎｇｉｎｅｅｒｉｎｇ Ｃ￣ｉｌｅｇｅ Ｎａ ｎｇ Ａｇｚｉｃｕｈｕｒａ］Ｕｎｉｖｅｒｓｉｔｙｔ Ｎａ ｎｇ ２１００３１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ａｒｔｉｃｌｅ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｒｕｌｅ ｏｆ ｃｏｎｎｅｃｔｉｎｇ ｇｒｏｕｐ ｇｒａｄｅ ｏｆ ａ ｔｈｒｅｅ—ｐｈａｓｅ ｔｒａｎｓ— ｆｏｒｍｅｒ，ｔｈｅｎ ｉｎｔｒｏｄｕｃｅｓ ａ ｎｅｗ ｍｅｔｈｏｄ ｔｏ ｇｅｔ ｔｈｅ ｃｏｎｎｅｃｔｉｎｇ ｇｒｏｕｐ ｇｒａｄｅ ｂａｓｅｄ ｏｎ ｔｈｅ ｃｏｎｎｅｃｔｉｎｇ ｇｒａｐｈ ｏｆ ｔｈｅ ｔｒａｎｓｆｏｒｍｅｒ，ａｎｄ ｔｏ ｇｅｔ ｔｈｅ ｃｏｎｎｅｃｔｉｎｇ ｇｒａｐｈ ｆｒｏｍ ｔｈｅ ｃｏｎｎｅｃｔｉｎｇ ｇｒｏｕｐ ｇｒａｄｅ． Ｋｅｙｗｏｒｄｓ：ｔｈｒｅｅ—ｐｈａｓｅ ｔｒａｎｓｏｆｏｒｍｅｒ；ｃｏｎｎｅｃｔｉｎｇ ｇｒａｐｈ；ｃｏｎｎｅｃｔｉｎｇ ｇｒｏｕｐ ｇｒａｄｅ

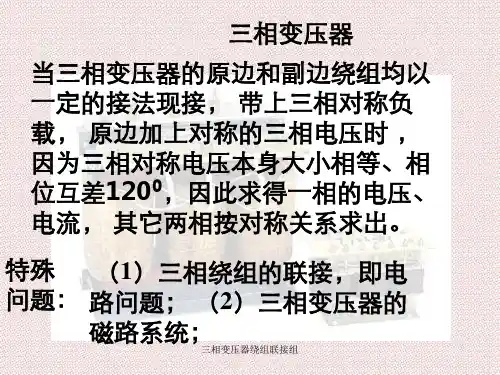

１概述 变压器的一个作用是可以改变相位，如可控硅 整流电路，为了保证触发脉冲的同步，需要知道变压 器原、副边电压相位的变化，也就是要知道变压器绕 组的联接组别。此外，两台以上的电力变压器并联运 行时其联接组别必须相同。 同—铁心上的高、低压绕组电动势相位关系，取 决于绕组绕向和端点的标志，但不论何种组合，只有 两种结果，即￡＾与Ｅ 同相或反相，如图１和图２。 士． 毒．

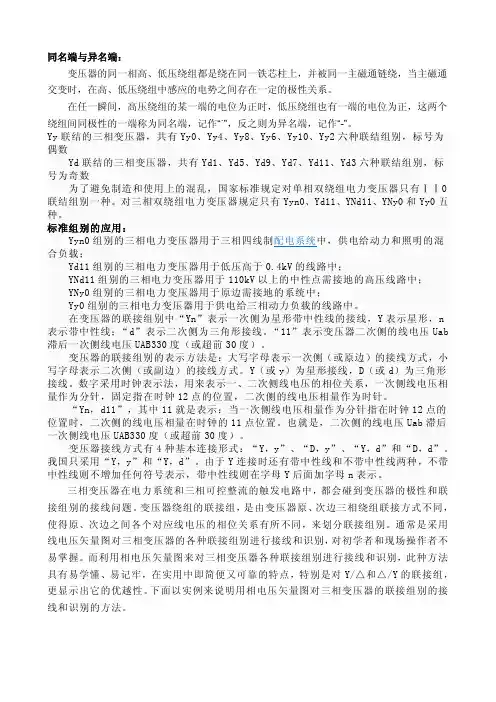

同名端与异名端：
变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通
交变时，在高、低压绕组中感应的电势之间存在一定的极性关系。
在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个
绕组间同极性的一端称为同名端，记作“˙”，反之则为异名端，记作“-”。 Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数 Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数 为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。 标准组别的应用： Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载； Yd11组别的三相电力变压器用于低压高于0.4kV的线路中； YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中； YNy0组别的三相电力变压器用于原边需接地的系统中； Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。 在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。 “Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。 变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。 三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联

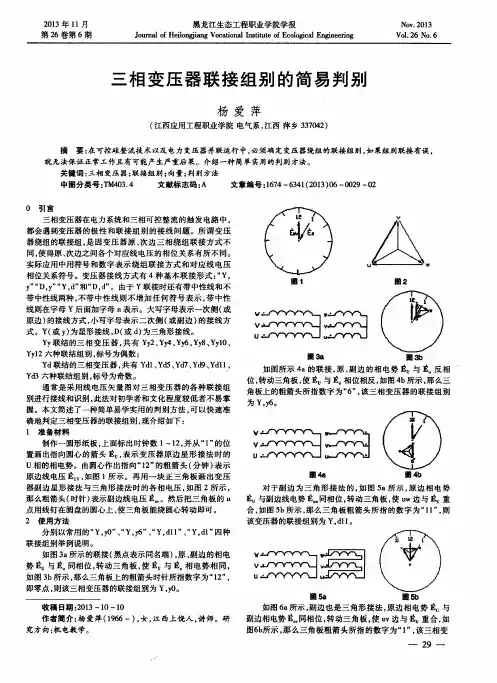

２０１３年１１月 第２６卷第６期 黑龙江生态工程职业学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｈｅｉｌｏｎｇｊｉａｎｇ Ｖｏｃａｔｉｏｎａｌ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｅｃｏｌｏｇｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ＮＯＶ．２０１３ Ｖ０１．２６ Ｎｏ．６
三相变压器联接组别的简易判别
杨爱萍
（江西应用工程职业学院电气系，江西萍乡３３７０４２）
摘要：在可控硅整流技术以及电力变压器并联运行中，必须确定变压器绕组的联接组别，如果组别联接有误，
就无法保证正常工作且有可能产生严重后果。介绍一种简单实用的判另０方法。
关键词：三相变压器；联接组别；向量；判别方法 中图分类号：ＴＭ４０３．４ 文献标志码：Ａ 文章编号：１６７４—６３４１（２０１３）０６—００２９—０２
０引言 三相变压器在电力系统和三相可控整流的触发电路中，
都会遇到变压器的极性和联接组别的接线问题。所谓变压
器绕组的联接组，是因变压器原、次边三相绕组联接方式不 同，使得原、次边之间各个对应线电压的相位关系有所不同。 实际应用中用符号和数字表示绕组联接方式和对应线电压
相位关系符号。变压器接线方式有４种基本联接形式：“Ｙ，
Ｙ”“Ｄ，Ｙ”“Ｙ，ｄ”和“Ｄ，ｄ”。由于Ｙ联接时还有带中性线和不
带中性线两种，不带中性线则不增加任何符号表示，带中性 线则在字母Ｙ后面加字母ｎ表示。大写字母表示一次侧（或
原边）的接线方式，小写字母表示二次侧（或副边）的接线方
式。Ｙ（或Ｙ）为星形接线，Ｄ（或ｄ）为三角形接线。
Ｙｙ联结的三相变压器，共有Ｙｙ２、Ｙｙ４、Ｙｙ６、Ｙｙ８、Ｙｙｌ０、 Ｙｙｌ２六种联结组别，标号为偶数； Ｙｄ联结的三相变压器，共有Ｙｄｌ、Ｙｄ５、Ｙｄ７、Ｙｄ９、Ｙｄｌ１、 Ｙｄ３六种联结组别，标号为奇数。
通常是采用线电压矢量图对三相变压器的各种联接组 别进行接线和识别，此法对初学者和文化程度较低者不易掌
握。本文简述了一种简单易学实用的判别方法，可以快速准 确地判定三相变压器的联接组别，现介绍如下：
变压器接线组别Dyn11是什么意思？
变压器连接组别：变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。
常见变压器高压侧有三角形和星型接法，低压侧也有三角形或星型接法；这几种接法相组合，加上高压侧和低压侧电压形成一定的角度差；再加上高低压侧中性点有接地和不接地两种方式，这就构成了变压器连接组别的所有要素。举个简单的列子，我们常见的变压器铭牌上标的连接组别：Dyn11,这是什么意思呢，高压侧和低压侧如何接线？等你理解了变压器连接组别的规律，任何铭牌你一看便知。技术文章有点生涩难懂。
变压器连接组别的表示方法
IEC标准中规定了变压器绕组联接组的最新表示方法。即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。今天主要讲解Y和D型接法，Z型接法比较少见，我们通过Y和D型完全可以理解。通过典型的几种接法，让大家迅速的理解。
常见三种连接组别及使用场合
1.Dyn11的意义：D:高压侧三角形接法，y：低压侧星型接法；n：低压侧中性点引出；11：高低压差相位差30度。
使用场合：单相不平衡电流超过额定电流的25%，即单相负载多；系统有较大的谐波存在，有消谐作用；
2.Yyn0的意义：Y：高压侧星型接法，无中性点引出；y：低压侧星型接法；n：中性点引出；0：高低压差位差0度。
使用场合：三相负荷基本平衡；供电系统谐波不严重；常用于10KV系统。
3.Yd1意义：Y:高压侧星型接法；d：低压侧三角形接法；1：高低压差相位差30度。
使用场合：35KV配电系统。
