锚索张拉计算书

0.95256
1328.82
精确计算法
单侧伸长ΔL‘=
59.341
超张拉120%，张拉力60KN
预应力钢绞线张拉伸长量计算
张拉钢绞线一端，故取总长考虑（锚索张拉）
σcon(N/mm2) =
1395
—张拉控制应力
P2超(N)
60000
—预应力筋张拉端张拉力
Es(MPa)=
195000
—预应力钢绞线弹性模量
—预应力钢绞线弹性模量
A（mm²）
140
—钢绞线一束截面积
k=
0.0015
—预应力钢绞线局部偏差的摩擦系数
fpk=
1860
μ=
0.2
—预应力钢绞线与孔道壁的摩擦系数
直线段
伸长量
精确计算法
L(m)
θ(rad)
kL+μθΒιβλιοθήκη e-(kL+uθ)
终点应力(N/mm2)
ΔL=
0.037216117
25.40
0
0.0381
1336.82
精确计算法
单侧伸长ΔL‘=
49.934
DK900+706～+838段张拉锁定值400KN单根张拉50KN
预应力钢绞线张拉伸长量计算
张拉钢绞线一端，故取总长考虑（锚索张拉）
σcon(N/mm2) =
1395
—张拉控制应力
P2(N)
50000
—预应力筋张拉端张拉力
Es(MPa)=
195000
A（mm²）
140
—钢绞线一束截面积
k=
0.0015
—预应力钢绞线局部偏差的摩擦系数
fpk=
1860

矿用锚索设计计算书(神木市鑫阳机电有限公司)矿用锚索是应用于煤矿井巷围岩加固的装置，主要由张拉端、自由段和锚固段构成，是能够传递张拉力的结构整体。

目前，在全国各大煤矿广泛应用的矿用锚索是由单根钢绞线和与之相匹配的单孔锚具及各种附件组成的单束锚索。

本文将通过对常用不同规格的矿用锚索进行力学分析的基础上，进一步探讨矿用锚索的施工工艺。

1、规格型号：锚索支护的显著特点是:锚索长度较长,能够锚入到深部较稳定的岩层中；并且锚索可施加预应力，承载力大。

而单束锚索釆用树脂锚固剂卷锚固又因其施工简便、可快速承载，成为煤矿巷道支护的主要形式。

本矿用锚索设计计算书的型号分别为：SKP15-1/1860;SKP18-1/1860;SKP19-1/1860;SKP22-1/1860O;结构型式有普通型和笼型两种;钢绞线直径分别为①15.20mm、17.80mm、18.90mm、21.6mm、21.80mm五种；钢绞线的抗拉强度分别为1860MPa。

2、力学性能设计计算：2.1锚索最大力(1)概念:锚索所能承受的最大拉力L X n X Sn(2)计算公式：R m=-钢绞线抗拉强度，单位为兆帕(Mpa)；RUL一锚具效率系数(取0.95);n—钢绞线根数;单束锚索n=lSn一单根钢绞线参考截面面积，单位为平方毫米(参见GB/T5224及其修改单)；(3)锚索设计计算最大拉力实例：SKP15-1/1860(Dn15.20mm)=0.95X1X140X1860=247380NRu15SKP18-1/1860(Dn17.80mm)RU18=0.95X1X191X1860=337497N SKP19-1/1860(Dn18.90mm)R UU19=0.95X1X220X1860=388740N SKP22-1/1860(Dn21.6mm)Ru22=0.95X1X285X1860=503595N SKP22-1/1860(Dn21.8mm)RU22=0.95X1X313X1860=553071N2.2锚索设计计算承载力:(1)概念：在服务期间锚索容许承受的轴向拉力。

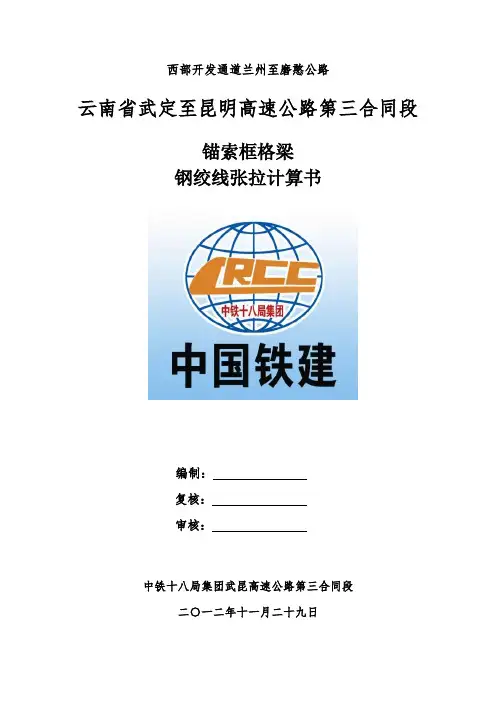

西部开发通道兰州至磨憨公路云南省武定至昆明高速公路第三合同段锚索框格梁钢绞线张拉计算书编制：复核：审核：中铁十八局集团武昆高速公路第三合同段二○一二年十一月二十九日一．锚索预应力钢绞线张拉计算锚索框格梁预应力钢绞线采用GB/T5224-2003标准的高强低松弛s 15.2mm预应力钢绞线，其张拉参数如下：1.钢绞线公称面积 A y=139mm22.钢绞线有效张拉长度 L=10m（自由段）3.钢绞线弹性模量 Eg=1.95×105N/ mm24.设计张拉吨位G=72t5.单根钢绞线张拉值X=72×103Kg×10KN/Kg÷5=144000N=144KN.6.千斤顶标定书：千斤顶型号：YCW150B，压力表编号：521710，回归方程Y=0.035178X-1.177837.张拉控制：伸长值、应力1)、初值预拉在张拉前对单根钢绞线进行预拉，单根预张拉力为50KN，使每根钢绞线处于初始的相同受力状态，即X0=50KNY0=0.035178X0-1.17783=0.58MPa2）、整体张拉①钢绞线理论伸长值：L 理=（P×L）/（Ay×Eg）L 理=（144×103N×10m）/（139mm2×1.95×105N/ mm2）=5.3cm②千斤顶仪表控制：5索控制锚索张拉值的校准方程式：y=0.035178x-1.17783二．张拉作业程序1、张拉准备工作：设置或安装好固定装置和放松装置；安装好定位板，检查定位板的力筋孔位置和孔径大小是否符合设计要求；检查预应力筋数量、位置、张拉设备和锚具。

2、张拉采用双控：即应力控制与伸长量控制。

3、张拉方式：一端张拉，分五阶段进行张拉，视情况超张拉10%。

YK48+045-115及YK47+885-980边坡预应力锚索张拉计算书一、预应力锚索的主要设计参数和要求1．预应力锚索采用6￠s15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计吨位650KN，控制张拉力бcon为715KN。

3. 预应力钢绞线的锚固段长均为8m，自由段为长度为20m，千斤顶工作长度为0.35m。

4.张拉设备校准方程P=51.4500F+0.55P—压力指示器示值(MPa)F—标准力值（MN）二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为6个月或使用200次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶100t级进行张拉，张拉前先对钢绞线预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

钢绞线张拉的简明工艺：预应力筋的张拉顺序：0→15%*бcon（初张拉）→210KN→430KN→715KN（锚固）三、钢绞线张理论拉伸长值及压力表读数计算1．计算公式△L=PL/AE式中：P 预应力钢绞线的平均张拉力（KN），L 预应力钢绞线的长度（mm）A 预应力钢绞线的公称面积，取140mm2E 预应力钢绞线的弹性模量，取195000N/mm22．理论伸长值及油表读数值计算（1）当б=бcon*15％（初张拉）时张拉力：F=715*0.15KN=107.25KN=0.10725MN理论伸长：△L=715000*0.15*（20000+350）/(6*140*195000)=13.32mm压力表读数：P=51.4500F+0.55＝6.07MPa（2）当б=210KN时张拉力：F=210KN==0.21MN理论伸长：△L=210000*（20000+350）/(6*140*195000)=26.09mm压力表读数：P=51.4500F+0.55＝11.35MPa（3）当б=430KN时张拉力：F=430KN=0.43MN理论伸长：△L=430000*（20000+350）/(6*140*195000)=53.42mm压力表读数：P=51.4500F+0.55＝22.67MPa（4）当б=бcon =715KN时张拉力：F=715KN=0.715MN理论伸长：△L=715000*（20000+350）/(6*140*195000)=88.83mm压力表读数：P=51.4500F+0.55＝37.34MPa3．张拉的实际伸长值预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。
