光电探头电路全集

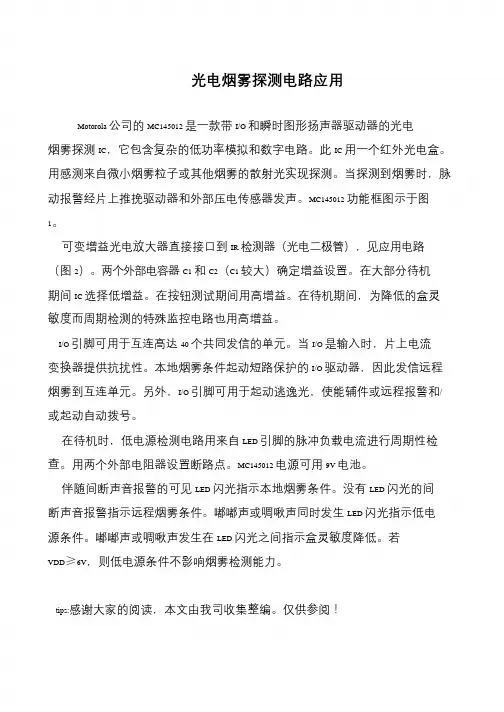

光电烟雾探测电路应用Motorola 公司的MC145012 是一款带I/O 和瞬时图形扬声器驱动器的光电烟雾探测IC，它包含复杂的低功率模拟和数字电路。

此IC 用一个红外光电盒。

用感测来自微小烟雾粒子或其他烟雾的散射光实现探测。

当探测到烟雾时，脉动报警经片上推挽驱动器和外部压电传感器发声。

MC145012 功能框图示于图1。

可变增益光电放大器直接接口到IR 检测器（光电二极管），见应用电路（图2）。

两个外部电容器C1 和C2（C1 较大）确定增益设置。

在大部分待机期间IC 选择低增益。

在按钮测试期间用高增益。

在待机期间，为降低的盒灵敏度而周期检测的特殊监控电路也用高增益。

I/O 引脚可用于互连高达40 个共同发信的单元。

当I/O 是输入时，片上电流变换器提供抗扰性。

本地烟雾条件起动短路保护的I/O 驱动器，因此发信远程烟雾到互连单元。

另外，I/O 引脚可用于起动逃逸光，使能辅件或远程报警和/ 或起动自动拨号。

在待机时，低电源检测电路用来自LED 引脚的脉冲负载电流进行周期性检查。

用两个外部电阻器设置断路点。

MC145012 电源可用9V 电池。

伴随间断声音报警的可见LED 闪光指示本地烟雾条件。

没有LED 闪光的间断声音报警指示远程烟雾条件。

嘟嘟声或啁啾声同时发生LED 闪光指示低电源条件。

嘟嘟声或啁啾声发生在LED 闪光之间指示盒灵敏度降低。

若VDD≥6V，则低电源条件不影响烟雾检测能力。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

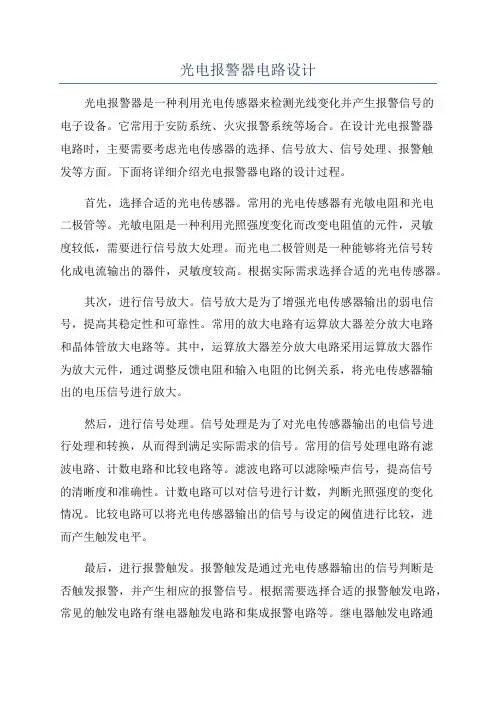

光电报警器电路设计光电报警器是一种利用光电传感器来检测光线变化并产生报警信号的电子设备。

它常用于安防系统、火灾报警系统等场合。

在设计光电报警器电路时，主要需要考虑光电传感器的选择、信号放大、信号处理、报警触发等方面。

下面将详细介绍光电报警器电路的设计过程。

首先，选择合适的光电传感器。

常用的光电传感器有光敏电阻和光电二极管等。

光敏电阻是一种利用光照强度变化而改变电阻值的元件，灵敏度较低，需要进行信号放大处理。

而光电二极管则是一种能够将光信号转化成电流输出的器件，灵敏度较高。

根据实际需求选择合适的光电传感器。

其次，进行信号放大。

信号放大是为了增强光电传感器输出的弱电信号，提高其稳定性和可靠性。

常用的放大电路有运算放大器差分放大电路和晶体管放大电路等。

其中，运算放大器差分放大电路采用运算放大器作为放大元件，通过调整反馈电阻和输入电阻的比例关系，将光电传感器输出的电压信号进行放大。

然后，进行信号处理。

信号处理是为了对光电传感器输出的电信号进行处理和转换，从而得到满足实际需求的信号。

常用的信号处理电路有滤波电路、计数电路和比较电路等。

滤波电路可以滤除噪声信号，提高信号的清晰度和准确性。

计数电路可以对信号进行计数，判断光照强度的变化情况。

比较电路可以将光电传感器输出的信号与设定的阈值进行比较，进而产生触发电平。

最后，进行报警触发。

报警触发是通过光电传感器输出的信号判断是否触发报警，并产生相应的报警信号。

根据需要选择合适的报警触发电路，常见的触发电路有继电器触发电路和集成报警电路等。

继电器触发电路通过继电器对电流进行控制，实现报警信号的切换。

集成报警电路则是利用集成电路的功能实现报警信号的产生和输出。

在光电报警器电路设计中还需要考虑电源电路和保护电路等。

电源电路是为了为光电传感器和其他电路提供稳定可靠的电源供电。

保护电路是为了保护光电传感器和其他电路不受过电压、过电流等问题的影响，提高系统的稳定性和可靠性。

总结起来，光电报警器电路设计需要考虑光电传感器的选择、信号放大、信号处理、报警触发、电源电路和保护电路等方面。

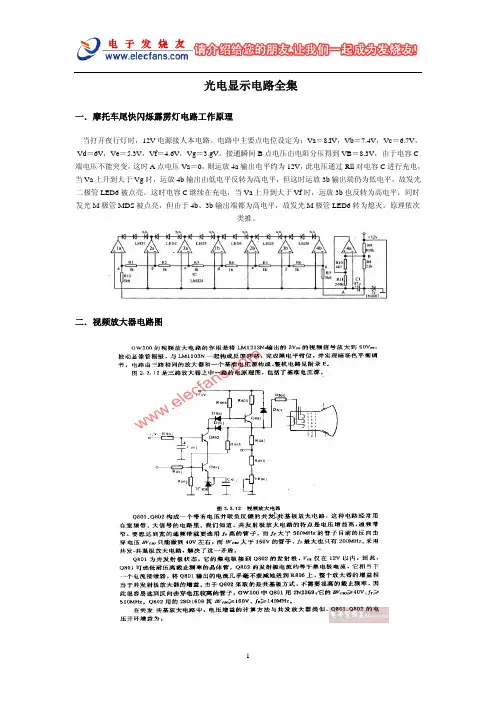

光电显示电路全集一．摩托车尾快闪烁霹雳灯电路工作原理当打开夜行灯时，12V电源接人本电路。

电路中主要点电位设定为：Va＝8.IV，Vb＝7.4V，Vc＝6.7V，Vd＝6V，Ve＝5.3V，Vf＝4.6V，Vg＝3.gV。

接通瞬间B点电压由电阻分压得到VB＝8.3V，由于电容C 端电压不能突变，这时A点电压Va＝0，则运放4a输出电平约为12V，此电压通过Rll对电容C进行充电，当Va上升到大于Vg时，运放4b输出由低电平反转为高电平，但这时运放3b输出端仍为低电平，故发光二极管LED6被点亮。

这时电容C继续在充电，当Va上升到大于Vf时，运放3b也反转为高电平，同时发光M极管MDS被点亮，但由于4b、3b输出端都为高电平，故发光M极管LED6转为熄灭。

原理依次类推。

二．视频放大器电路图· [图文] 电阻式触摸屏接口电路(S3C2410)· [组图] 3V供电的LED驱逐舰电路 (3V LED Chaser)· [图文] 摩托车尾快闪烁霹雳灯电路工作原理· [图文] 标准和白光二极管LED的基础知识与驱动原理· [图文] 电容倍增器· [图文] 视频信号预处理电路图· [图文] 视频信号放大电路图· [图文] 视频放大和反馈消隐电路图· [图文] 高压反馈电路图· [图文] M512392P的内部电路图· [图文] GW140显示器频率自定同步电锅与电源输出控制电路图 · [图文] GW140、GW140H行输出级简化电路图· [图文] CW140H行自动同步电路图· [图文] CA1391的内部电路图· [图文] 自举升压输出电路图· [图文] 有反馈绕组次级等效电路图· [图文] 视频级电路图· [图文] 升压电路各时间段等效电路图· [图文] 黑电平加重电路图· [图文] 共发、共盖电路交流等效电路图· [图文] TDA1180P实际应用电路图· [图文] GW100C行激励电路图· [图文] 译码和场幅控制电路图· [图文] 行输出级电路图· [图文] 行激励级原理电路图· [图文] 视频放大和黑电平钳位电路图· [图文] 开关电源电路图2· [图文] 黑电平钳简化电路图· [图文] 电磁兼容滤波电路图· [图文] 彩色、琥珀色、绿色转换电路图· [图文] HA11235行振荡级电路图· [图文] HA11235行扫描部分内部等效电路和典型外围电路图 · [图文] HA11235场扫描部分内部等效电路和典型外围电路图 · [图文] 行输出电路图· [图文] 行输出等效电路图· [图文] 行激励电路图· [图文] 视频放大电路图· [图文] 亮度、对比度控制电路图· [图文] 开关电源电路图· [图文] 高压保护电路图· [图文] 对比度、亮度控制电路图· [图文] 垂直同步输出场电路图· [组图] 场输出电路图· [图文] Q875截止时等效视频放大器电路图· [图文] DM74S472N在电路指那个的连接电路图· [图文] D/A变换电路图· [图文] ABC、ABP电路图· [图文] 控制转换电路图· [图文] TL431电原理图· [图文] GW500A行输出级电路图· [图文] 自动亮度控制电路图· [图文] 直流偏值与比度控制电路图· [图文] 阴极等效电路图· [图文] 行消隐及射极跟放器电路图· [图文] 行输出级简化电路与等效电路图· [图文] 行输出级简化电路及逆程变压器T型等效电路图· [图文] 视频放大器电路图· [图文] 日立产逆程变压器原理电路图· [图文] 逆程总损耗的等效电路图· [图文] 能隐基准电源的基本电路图· [图文] 墨电位钳位门和钳位比较器原理电路图· [图文] 脉冲变压器耦合并联型输出电路图· [图文] 绿路D A变换电路图· [图文] 亮度控制、消隐与消亮点电路图· [图文] 接10脚输入端的交，直流负反馈二次线性校正电路图 · [图文] 红路DA变换电路图· [图文] 红路DA变换的等效电路图· [图文] 分组电压电路图· [图文] 反级性行激励级简化电路图· [图文] 多行顺自动同步系统与自动S校正电路图· [图文] 典型的反级性行激励简化电路图· [图文] 错位电路图· [图文] 场震荡级IC外部简化等效电路图· [图文] 场锯齿波电压形成级与场线性校正电路图· [图文] 场幅自动控制电路· [图文] VR404调至D405正端时简化电路图· [图文] LMI1203N典型应用电路图· [图文] LM352 HA17349内部电路图· [图文] LM331精密能隙基准电源及其简化电路图· [图文] LM331N内部等效电路与外围电路图· [图文] K2电源稳压电路图· [图文] K2电源过流保护电路图· [图文] K1受控震荡电路简图· [图文] GW500显示器中的两种手控行幅调整电路图· [图文] GW500显示器行输出级电路图· [图文] GW500显示器开关电路图· [图文] GW500显示控制电路图· [图文] GW500同步信号处理电路图· [图文] GW500的枕形校正电路图· [图文] GW500的行震荡级与行激励级电路图· [图文] GW500的场中心调整电路图· [图文] GW500场扫雷集成电路TDA1170N内部电路与外围电路图 · [图文] GW500场幅微调电路与开关电路图· [图文] 74LS04P内部电路图· [图文] 指示器的晶体管矩阵电路图· [图文] 数字集成电路用的读出器电路图· [图文] 三状态指示器电路图· [图文] 多踪显示器电路图· [图文] 多孔太阳电池放大器电路图· [图文] 低压晶体管激励的氖管读出器电路图· [图文] 穿孔纸带光读出器电路图· [图文] 正弦波零点检波器电路图· [图文] 窄脉冲失落检测器电路图· [图文] 延时施密特传感器电路图· [图文] 无脉冲检测器电路图· [图文] 态尖峰信号脉冲检波器电路图· [图文] 锁相鉴频器电路图· [图文] 隧道二极管脉冲高速鉴别器电路图· [图文] 速度快、精度高的取样和保存电路图· [图文] 伺服机构自动搜索及控制电路图· [图文] 使用场效应晶体管的货车箱形电路图· [图文] 取样电路图· [图文] 脉冲重复频率鉴别器电路图· [图文] 脉冲序列检波器和计数器电路图· [图文] 脉冲检测电路图· [图文] 脉冲和直流监视电路图· [图文] 雷达视频开关电路图· [图文] 可调点平检波器电路图· [图文] 绝对值相位比较器电路图· [图文] 精密的直流点平检测器电路图。

光电开关实用电路（2）漫反射式NPN型 NO输出本文介绍的NPN型常开输出光电开关电路，是利用CMOS集成电路为核心制作的最基本的漫反射电路。

以这种电路生产的光电开关在工业自动化生产线及各种行业中得以广泛使用，且性能稳定、工作可靠。

电路以是CD4013B双D触发器为核心，外加一些元器件组成的。

CD4013B 是集成触发器芯片，内部有两个独立的D触发器。

每个触发器都有一个置位端（SET),复位端（RESET),时钟端（CLOCK),数据输入端（DATA),两个输出端Q和Q/端。

图1为CD4013B的封装形式，图2为引脚排列。

图1 CD4013B二种封装形式 图2 CD4013B引脚排列 CD4013B使用电压范围：3-18V。

CD4013B双D触发器引脚功能：1、1Q；2、1Q反；3、1CP；4、1R；5、1D；6、1S；7、Vss；8、2S；9、2D；10、2R；11、2CP；12、2Q反；13、2Q；14、V DD。

Q-原码输出端，Q反-反码输出端，CP-时钟输入端，R-直接复位端，D-数据输入端，S-直接置位端，V DD-电源正，V SS-接地端。

CD4013B双D触发器的引脚功能如表1所示，CD4013B双D触发器的真值表如表2所示。

表1 CD4013B引脚功能表表2 CD4013B真值表CD4013B的逻辑图见图3。

图3 CD4013B逻辑图从真值表可见，当R为1、S为0时，无论D和CL（时钟）为什么状态，输出Q一定为0，因此R可称为复位端。

当S为1、R为0时，输出Q一定为1，s称为置位端。

当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。

CD4013B可用作单稳态电路，双稳态电路及无稳态电路。

所以利用这个集成电路的功能和特性，可用来设计实用的光电开关电路。

本文讨论的电路就是采用CD4013B双D触发器功能设计的漫反射式NPN型光电开关，其中一个触发器(a)与有关的元器件构成脉冲振荡发生器，从图中可见这是一个多谐振荡器，振荡产生的脉冲信号的波形及占空比、频率等参数取决于阻容元件值，可通过改变其数值来实现改变脉冲信号的频率，本电路的发射的红外脉冲频率一般可调整在1000HZ左右，这个电路与平常所见的CD4013做成的振荡器不同，输出的波形不是方波而是矩形脉冲波，其频率、占空比可按图中相关参数计算，脉冲波的波形可见图5。
