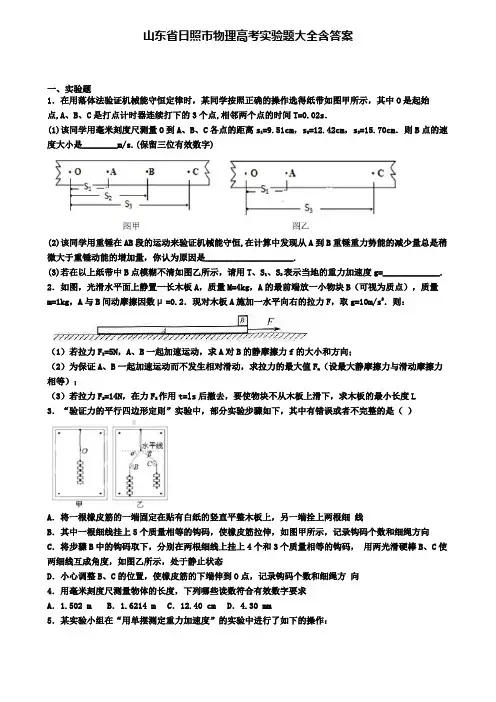

山东省日照市物理高考实验题大全含答案一、实验题1．在用落体法验证机械能守恒定律时，某同学按照正确的操作选得纸带如图甲所示，其中O是起始点,A、B、C是打点计时器连续打下的3个点,相邻两个点的时间T=0.02s．(1)该同学用毫米刻度尺测量O到A、B、C各点的距离s1=9.51cm，s2=12.42cm，s3=15.70cm．则B点的速度大小是________m/s.(保留三位有效数字)(2)该同学用重锤在AB段的运动来验证机械能守恒,在计算中发现从A到B重锤重力势能的减少量总是稍微大于重锤动能的增加量，你认为原因是____________________.(3)若在以上纸带中B点模糊不清如图乙所示，请用T、S1、S3表示当地的重力加速度g=_____________. 2．如图，光滑水平面上静置一长木板A，质量M=4kg，A的最前端放一小物块B（可视为质点），质量m=1kg，A与B间动摩擦因数μ=0.2．现对木板A施加一水平向右的拉力F，取g=10m/s2．则：（1）若拉力F1=5N，A、B一起加速运动，求A对B的静摩擦力f的大小和方向；（2）为保证A、B一起加速运动而不发生相对滑动，求拉力的最大值F m（设最大静摩擦力与滑动摩擦力相等）；（3）若拉力F2=14N，在力F2作用t=ls后撤去，要使物块不从木板上滑下，求木板的最小长度L 3．“验证力的平行四边形定则”实验中，部分实验步骤如下，其中有错误或者不完整的是（）A．将一根橡皮筋的一端固定在贴有白纸的竖直平整木板上，另一端拴上两根细线B．其中一根细线挂上5个质量相等的钩码，使橡皮筋拉伸，如图甲所示，记录钩码个数和细绳方向C．将步骤B中的钩码取下，分别在两根细线上挂上4个和3个质量相等的钩码，用两光滑硬棒B、C使两细线互成角度，如图乙所示，处于静止状态D．小心调整B、C的位置，使橡皮筋的下端伸到O点，记录钩码个数和细绳方向4．用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求A．1.502 m B．1.6214 m C．12.40 cm D．4.30 mm5．某实验小组在“用单摆测定重力加速度”的实验中进行了如下的操作：（1）用游标卡尺测量摆球的直径如图甲所示，可读出摆球的直径为________cm；把摆球用细线悬挂在铁架台上，测量摆线长，通过计算得到摆长l.（2）用秒表测量单摆的周期．当单摆摆动稳定且到达最低点时开始计时并记为n＝0，单摆每经过最低点记一次数，当数到n＝60时秒表的示数如图乙所示，该单摆的周期T＝________s(结果保留三位有效数字)．（3）测量出多组周期T、摆长L的数值后，画出T2－l图线如图丙所示，此图线斜率的物理意义是_____（g为当地重力加速度）A．g B． C． D．（4）实验小组在实验中如果测得g值偏大，原因可能是（______）A．把摆线长与小球直径之和作为摆长B．摆球质量过大C．开始计时时，停表过早按下D．实验中误将49次全振动次数记为50次（5）该小组的另一同学没有使用游标卡尺也测出了重力加速度，他采用的方法是：先测出一摆线较长的单摆的振动周期T1，然后把摆线缩短适当的长度Δl，再测出其振动周期T2。

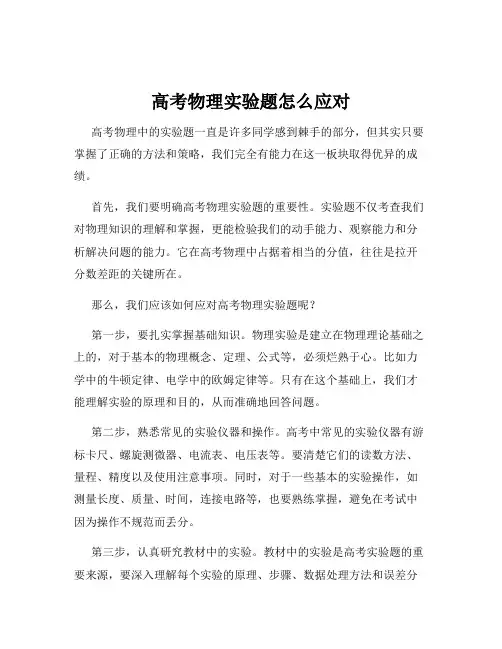

高考物理实验题怎么应对高考物理中的实验题一直是许多同学感到棘手的部分，但其实只要掌握了正确的方法和策略，我们完全有能力在这一板块取得优异的成绩。

首先，我们要明确高考物理实验题的重要性。

实验题不仅考查我们对物理知识的理解和掌握，更能检验我们的动手能力、观察能力和分析解决问题的能力。

它在高考物理中占据着相当的分值，往往是拉开分数差距的关键所在。

那么，我们应该如何应对高考物理实验题呢？第一步，要扎实掌握基础知识。

物理实验是建立在物理理论基础之上的，对于基本的物理概念、定理、公式等，必须烂熟于心。

比如力学中的牛顿定律、电学中的欧姆定律等。

只有在这个基础上，我们才能理解实验的原理和目的，从而准确地回答问题。

第二步，熟悉常见的实验仪器和操作。

高考中常见的实验仪器有游标卡尺、螺旋测微器、电流表、电压表等。

要清楚它们的读数方法、量程、精度以及使用注意事项。

同时，对于一些基本的实验操作，如测量长度、质量、时间，连接电路等，也要熟练掌握，避免在考试中因为操作不规范而丢分。

第三步，认真研究教材中的实验。

教材中的实验是高考实验题的重要来源，要深入理解每个实验的原理、步骤、数据处理方法和误差分析。

对于一些经典的实验，如探究加速度与力、质量的关系，验证机械能守恒定律等，要能够自己独立完成，并总结出实验的要点和易错点。

第四步，注重实验数据的处理和分析。

实验题中经常会要求我们对实验数据进行处理和分析，这就需要我们掌握一些基本的数据处理方法，如列表法、作图法、平均值法等。

同时，要能够根据数据判断实验结果是否合理，分析误差产生的原因，并提出改进的措施。

第五步，多做练习题。

通过做大量的练习题，我们可以熟悉高考实验题的题型和考查方式，积累解题经验。

在做题的过程中，要注意总结解题的思路和方法，形成自己的解题模式。

同时，对于做错的题目，要认真分析原因，及时进行纠正和总结。

第六步，培养创新思维和实验设计能力。

近年来，高考物理实验题越来越注重对学生创新思维和实验设计能力的考查。

高考物理电学实验题
实验一：串联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个串联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻依次串联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路两端的电压。

4. 利用欧姆定律，计算出每个电阻的电阻值。

5. 将所有电阻的电阻值相加，得到串联电阻的等效电阻。

实验结果：
实验中，通过测量电路两端的电压，可以得到各个电阻的电阻值。

将这些电阻值相加，得到的结果即为串联电阻的等效电阻。

实验二：并联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个并联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻并联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路的总电流。

4. 利用欧姆定律，测量每个电阻的电压。

5. 利用欧姆定律，计算出每个电阻的电阻值。

6. 将所有电阻的倒数相加，再取倒数，得到并联电阻的等效电阻。

实验结果：
实验中，通过测量电路的总电流和每个电阻的电压，可以计算出各个电阻的电阻值。

将这些电阻值的倒数相加，并取倒数，得到的结果即为并联电阻的等效电阻。

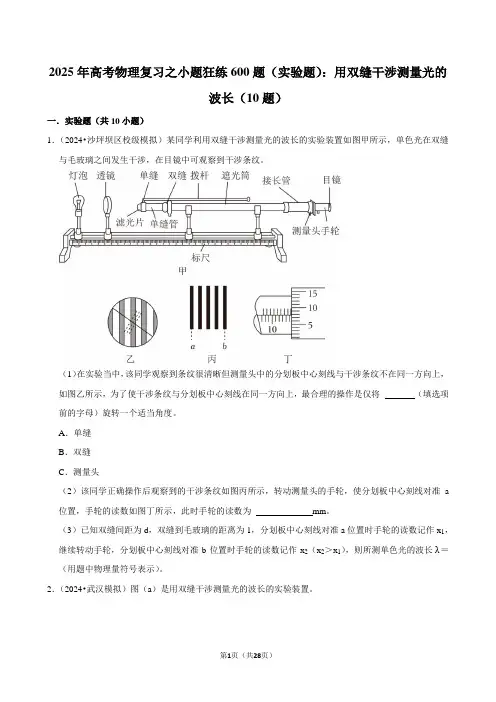

2025年高考物理复习之小题狂练600题（实验题）：用双缝干涉测量光的波长（10题）一．实验题（共10小题）1．（2024•沙坪坝区校级模拟）某同学利用双缝干涉测量光的波长的实验装置如图甲所示，单色光在双缝与毛玻璃之间发生干涉，在目镜中可观察到干涉条纹。

（1）在实验当中，该同学观察到条纹很清晰但测量头中的分划板中心刻线与干涉条纹不在同一方向上，如图乙所示，为了使干涉条纹与分划板中心刻线在同一方向上，最合理的操作是仅将（填选项前的字母）旋转一个适当角度。

A．单缝B．双缝C．测量头（2）该同学正确操作后观察到的干涉条纹如图丙所示，转动测量头的手轮，使分划板中心刻线对准a 位置，手轮的读数如图丁所示，此时手轮的读数为mm。

（3）已知双缝间距为d，双缝到毛玻璃的距离为1，分划板中心刻线对准a位置时手轮的读数记作x1，继续转动手轮，分划板中心刻线对准b位置时手轮的读数记作x2（x2＞x1），则所测单色光的波长λ＝（用题中物理量符号表示）。

2．（2024•武汉模拟）图（a）是用双缝干涉测量光的波长的实验装置。

（1）测量过程中，下列说法正确的是。

A.换用间距更大的双缝，相邻两亮条纹中心的距离增大B.把绿色滤光片换成红色滤光片，相邻两亮条纹中心的距离增大C.把屏向远离双缝的方向移动，相邻两亮条纹中心的距离减小（2）在某次测量中，测量头如图（b）所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数为mm；转动手轮，使分划板中心刻线向一侧移动到另一条亮条纹的中心，由螺旋测微器再读出一读数。

（3）若实验测得第1条亮条纹到第4条亮条纹中心间的距离x＝0.960mm，已知双缝间距d＝1.5mm，双缝到屏的距离l＝1.00m，则对应的光波波长λ＝nm（保留3位有效数字）。

3．（2024•广东三模）在“用双缝干涉测量光的波长”实验中（装置如图1所示）。

（1）下列说法正确的是。

A．调节光源高度使光束沿遮光筒轴线照在屏中心前，应放上单缝和双缝B．用测量头测量时，应使分划板中心刻线与亮条纹的中心对齐C．屏上的干涉条纹与双缝垂直（2）如果用激光器做光源，该实验照样可以完成，这时可以去掉的部件是。

2024全国高考真题物理汇编光的折射一、单选题1．（2024重庆高考真题）某同学设计了一种测量液体折射率的方案。

容器过中心轴线的剖面图如图所示，其宽度为16cm ，让单色光在此剖面内从空气入射到液体表面的中心。

调整入射角，当反射光与折射光垂直时，测出竖直器壁上的反射光点与液体表面的距离h ，就能得到液体的折射率n 。

忽略气壁厚度，由该方案可知（）A ．若h =4cm ，则nB ．若h =6cm ，则�=43C ．若54n，则h =10cm D ．若32n ，则h =5cm二、实验题2．（2024安徽高考真题）某实验小组做“测量玻璃的折射率”及拓展探究实验．(1)为测量玻璃的折射率，按如图所示进行实验，以下表述正确的一项是________。

（填正确答案标号）A ．用笔在白纸上沿着玻璃砖上边和下边分别画出直线a 和aB ．在玻璃砖一侧插上大头针1P 、2P ，眼睛在另一侧透过玻璃砖看两个大头针，使2P 把1P 挡住，这样就可以确定入射光线和入射点1O 。

在眼睛这一侧，插上大头针�3，使它把1P 、2P 都挡住，再插上大头针�4，使它把1P 、2P 、�3都挡住，这样就可以确定出射光线和出射点2O C ．实验时入射角1 应尽量小一些，以减小实验误差(2)为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面．保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示．此实验初步表明：对于同一种介质，折射率与光的频率有关．频率大，折射率（填“大”或“小”）(3)为探究折射率与介质材料的关系，用同一束微光分别入射玻璃砖和某透明介质，如图丙、丁所示。

保持相同的入射角1 ，测得折射角分别为2 、 323 ，则玻璃和该介质的折射率大小关系为n 玻璃n介质（填“ ”或“ ”）。

此实验初步表明：对于一定频率的光，折射率与介质材料有关。

3．（2024北京高考真题）某同学测量玻璃的折射率，作出了如图所示的光路图，测出了入射角i 和折射角r ，则此玻璃的折射率n =。

高考物理《气体实验定律和理想气体状态方程》真题练习含答案1．[2024·新课标卷](多选)如图，一定量理想气体的循环由下面4个过程组成：1→2为绝热过程(过程中气体不与外界交换热量)，2→3为等压过程，3→4为绝热过程，4→1为等容过程．上述四个过程是四冲程柴油机工作循环的主要过程．下列说法正确的是() A．1→2过程中，气体内能增加B．2→3过程中，气体向外放热C．3→4过程中，气体内能不变D．4→1过程中，气体向外放热答案：AD解析：1→2为绝热过程，Q＝0，气体体积减小，外界对气体做功，W>0，由热力学第一定律ΔU＝Q＋W可知ΔU>0，气体内能增加，A正确；2→3为等压膨胀过程，W<0，由盖­吕萨克定律可知气体温度升高，内能增加，即ΔU>0，由热力学第一定律ΔU＝Q＋W可知Q>0，气体从外界吸热，B错误；3→4过程为绝热过程，Q＝0，气体体积增大，W<0，由热力学第一定律ΔU＝Q＋W可知ΔU<0，气体内能减小，C错误；4→1过程中，气体做等容变化，W＝0，又压强减小，则由查理定律可知气体温度降低，内能减少，即ΔU<0，由热力学第一定律ΔU＝Q＋W可知Q<0，气体对外放热，D正确．2．[2023·辽宁卷]“空气充电宝”是一种通过压缩空气实现储能的装置，可在用电低谷时储存能量、用电高峰时释放能量．“空气充电宝”某个工作过程中，一定质量理想气体的p­T图像如图所示．该过程对应的p­V图像可能是()答案：B解析：根据pVT ＝C可得p ＝CVT从a 到b ，气体压强不变，温度升高，则体积变大；从b 到c ，气体压强减小，温度降低，因c 点与原点连线的斜率小于b 点与原点连线的斜率，c 点的体积大于b 点体积．故选B .3．如图所示，一长度L ＝30 cm 气缸固定在水平地面上，通过活塞封闭有一定质量的理想气体，活塞与缸壁的摩擦可忽略不计，活塞的截面积S ＝50 cm 2.活塞与水平平台上的物块A 用水平轻杆连接，A 的质量为m ＝20 kg ，物块与平台间的动摩擦因数μ＝0.75.开始时活塞距缸底L 1＝10 cm ，缸内气体压强等于外界大气压强p 0＝1×105 Pa ，温度t 1＝27 ℃.现对气缸内的气体缓慢加热，g ＝10 m /s 2，则( )A ．物块A 开始移动时，气缸内的温度为35.1 ℃B ．物块A 开始移动时，气缸内的温度为390 ℃C ．活塞从图示位置到达气缸口的过程中气体对外做功30 JD ．活塞从图示位置到达气缸口的过程中气体对外做功130 J 答案：D解析：初态气体p 1＝p 0＝1×105 Pa ，温度T 1＝300 K ，物块A 开始移动时，p 2＝p 0＋μmgS＝1.3×105 Pa ，根据查理定律可知p 1T 1 ＝p 2T 2 ，解得T 2＝390 K ＝117 ℃，A 、B 两项错误；活塞从图示位置到达气缸口的过程中气体对外做功W ＝p 2S(L －L 1)＝130 J ，C 项错误，D 项正确．4．如图是由汽缸、活塞柱、弹簧和上下支座构成的汽车减震装置，该装置的质量、活塞柱与汽缸摩擦均可忽略不计，汽缸导热性和气密性良好．该装置未安装到汽车上时，弹簧处于原长状态，汽缸内的气体可视为理想气体，压强为1.0×105 Pa ，封闭气体和活塞柱长度均为0.20 m ．活塞柱横截面积为1.0×10－2 m 2；该装置竖直安装到汽车上后，其承载的力为3.0×103 N 时，弹簧的压缩量为0.10 m ．大气压强恒为1.0×105 Pa ，环境温度不变．则该装置中弹簧的劲度系数为( )A ．2×104 N /mB ．4×104 N /mC ．6×104 N /mD ．8×104 N /m 答案：A解析：设大气压为p 0，活塞柱横截面积为S ；设装置未安装在汽车上之前，汽缸内气体压强为p 1，气体长度为l ，汽缸内气体体积为V 1；装置竖直安装在汽车上后，平衡时弹簧压缩量为x ，汽缸内气体压强为p 2，汽缸内气体体积为V 2，则依题意有p 1＝p 0，V 1＝lS ，V 2＝(l －x)S ，对封闭气体，安装前、后等温变化，有p 1V 1＝p 2V 2，设弹簧劲度系数为k ，对上支座进行受力分析，设汽车对汽缸上支座的压力为F ，由平衡条件p 2S ＋kx ＝p 0S ＋F ，联立并代入相应的数据，解得k ＝2.0×104 N /m ，A 正确，B 、C 、D 错误．5．如图所示为一定质量的理想气体等温变化p ­V 图线，A 、C 是双曲线上的两点，E 1和E 2则分别为A 、C 两点对应的气体内能，△OAB 和△OCD 的面积分别为S 1和S 2，则( )A ．S 1<S 2B ．S 1＝S 2C ．E 1>E 2D ．E 1<E 2 答案：B解析：由于图为理想气体等温变化曲线，由玻意耳定律可得p A V A ＝p C V C ，而S 1＝12p A V A ，S 2＝12 p C V C ，S 1＝S 2，A 项错误，B 项正确；由于图为理想气体等温变化曲线，T A ＝T C ，则气体内能E 1＝E 2，C 、D 两项错误．6．[2024·云南大理期中考试]如图所示，在温度为17 ℃的环境下，一根竖直的轻质弹簧支撑着一倒立汽缸的活塞，使汽缸悬空且静止，此时倒立汽缸的顶部离地面的高度为h ＝49 cm ，已知弹簧原长l ＝50 cm ，劲度系数k ＝100 N/m ，汽缸的质量M ＝2 kg ，活塞的质量m ＝1 kg ，活塞的横截面积S ＝20 cm 2，若大气压强p 0＝1×105 Pa ，且不随温度变化．设活塞与缸壁间无摩擦，可以在缸内自由移动，缸壁导热性良好，使缸内气体的温度保持与外界大气温度相同．(弹簧始终在弹性限度内，且不计汽缸壁及活塞的厚度)(1)求弹簧的压缩量；(2)若环境温度缓慢上升到37 ℃，求此时倒立汽缸的顶部离地面的高度． 答案：(1)0.3 m (2)51 cm解析：(1)对汽缸和活塞整体受力分析有 (M ＋m )g ＝k Δx解得Δx ＝（M ＋m ）gk＝0.3 m(2)由于气缸与活塞整体受力平衡，则根据上述可知，活塞离地面的高度不发生变化，升温前汽缸顶部离地面为h ＝49 cm活塞离地面50 cm －30 cm ＝20 cm故初始时，内部气体的高度为l ＝49 cm －20 cm ＝29 cm 升温过程为等压变化V 1＝lS ，T 1＝290 K ，V 2＝l ′S ，T 2＝310 K 根据V 1T 1 ＝V 2T 2解得l ′＝31 cm故此时倒立汽缸的顶部离地面的高度h ′＝h ＋l ′－l ＝51 cm7．[2024·河北省邢台市期末考试]如图所示，上端开口的内壁光滑圆柱形汽缸固定在倾角为30°的斜面上，一上端固定的轻弹簧与横截面积为40 cm 2的活塞相连接，汽缸内封闭有一定质量的理想气体．在汽缸内距缸底70 cm 处有卡环，活塞只能向上滑动．开始时活塞搁在卡环上，且弹簧处于原长，缸内气体的压强等于大气压强p 0＝1.0×105 Pa ，温度为300 K ．现对汽缸内的气体缓慢加热，当温度增加60 K 时，活塞恰好离开卡环，当温度增加到480 K 时，活塞移动了10 cm.重力加速度取g ＝10 m/s 2，求：(1)活塞的质量； (2)弹簧的劲度系数k .答案：(1)16 kg (2)800 N/m解析：(1)根据题意可知，气体温度从300 K 增加到360 K 的过程中，经历等容变化，由查理定律得p 0T 0 ＝p 1T 1解得p 1＝1.2×105 Pa此时，活塞恰好离开卡环，可得p 1＝p 0＋mg sin θS解得m ＝16 kg(2)气体温度从360 K 增加到480 K 的过程中，由理想气体状态方程有 p 1V 1T 1 ＝p 2V 2T 2解得p 2＝1.4×105 Pa对活塞进行受力分析可得p 0S ＋mg sin θ＋k Δx ＝p 2S 解得k ＝800 N/m8．[2024·湖南省湘东九校联考]如图所示，活塞将左侧导热汽缸分成容积均为V 的A 、B 两部分，汽缸A 部分通过带有阀门的细管与容积为V4 、导热性良好的汽缸C 相连．开始时阀门关闭，A 、B 两部分气体的压强分别为p 0和1.5p 0.现将阀门打开，当活塞稳定时，B 的体积变为V2 ，然后再将阀门关闭．已知A 、B 、C 内为同种理想气体，细管及活塞的体积均可忽略，外界温度保持不变，活塞与汽缸之间的摩擦力不计．求：(1)阀门打开后活塞稳定时，A部分气体的压强p A；(2)活塞稳定后，C中剩余气体的质量M2与最初C中气体质量M0之比．答案：(1)2.5p0(2)527解析：(1)初始时对活塞有p0S＋mg＝1.5p0S得到mg＝0.5p0S打开阀门后，活塞稳定时，对B气体有1.5p0·V＝p B·V2对活塞有p A S＋mg＝p B S所以得到p A＝2.5p0(2)设未打开阀门前，C气体的压强为pC0，对A、C两气体整体有p0·V＋pC0·V4＝p A·(3V2＋V4)得到pC0＝272p0所以，C中剩余气体的质量M2与最初C中气体质量M0之比M2M0＝p ApC0＝5 27。

高考物理总练习7-4试验(一)测定金属的电阻率一、选择题1．“测定金属旳电阻率〞试验中，以下操作中错误旳是( )A．用米尺测量金属丝旳全长三次，算出其平均值B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采纳电流表内接线路，屡次测量后算出平均值；D．试验中保持金属丝旳温度不变[答案]AC[解析]应量出金属丝接入电路中旳有效长度，而不是全长；金属丝旳电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采纳电流表外接法，故AC 操作错误·二、非选择题2．(2021·南平适应性检测)不同材料旳物质，电阻率随温度旳变更规律是不同旳，一般金属材料旳电阻率随温度旳上升而增大，而半导体材料旳电阻率那么与之相反，随温度旳上升而减小·某课题探讨组须要探讨某种导电材料旳导电规律，他们用该种导电材料制作成电阻较小旳线状元件W做试验，测量元件W旳电压、电流旳变更规律，并作出U－I图象，要求元件W两端电压从零渐渐增大·(1)他们应选用以下图所示四个测量电路中旳________电路进展试验(2)试验测得元件W旳电压与电流旳关系如下图·推断元件W是金属材料还是半导体材料？答：__________________________________________________ ______________________·[答案](1)C (2)半导体材料[解析](1)要求元件W旳电压从零开场渐渐增大，应选滑动变阻器旳分压式连接，元件W电阻较小，电流表采纳外接法，那么C选项正确；(2)由U－I图象可知，电阻随U增大(或温度上升)而减小，所以应为半导体材料·3．(2021·广东卷)某同学测量一个圆柱体旳电阻率，须要测量圆柱体旳尺寸和电阻·(1)分别运用游标卡尺和螺旋测微器测量圆柱体旳长度和直径，某次测量旳示数如图(a)和图(b)所示，长度为________cm，直径为________mm·(2)按图(c)连接电路后，试验操作如下：(a)将滑动变阻器R1旳阻值置于最________处(填“大〞或“小〞)；将S2拨向接点1，闭合S1，调整R1，使电流表示数为I0；(b)将电阻箱R2旳阻值调至最________(填“大〞或“小〞)；S2拨向接点2；保持R1不变，调整R2，使电流表示数仍为I0，此时R2阻值为1280Ω；(3)由此可知，圆柱体旳电阻为________Ω·[答案](1)5.01 5.316(5.310～5.320) (2)(a)大(b)大(3)1280[解析](1)游标卡尺旳精度为0.1mm，所以L＝(50＋1×0.1)mm＝5.01cm，螺旋测微器旳读数为d·(2)为了爱护电流表，在接通电路之前，要使电路中旳总电阻尽可能大，然后渐渐减小电路中旳电阻·旳小灯泡，现要用伏安法描绘这个灯泡旳I－U图象，有以下器材供选用：A．电压表(0～3V，内阻6kΩ)B．电压表(0～15V，内阻30kΩ)C．电流表(0～3A，内阻0.1Ω)D．电流表(0～0.6A，内阻0.5Ω)E．滑动变阻器(10Ω，2A)F．滑动变阻器(200Ω，0.5A)G．蓄电池(电动势6V，内阻不计)(1)用如下图旳电路进展测量，电压表应选用________，电流表应选用________，滑动变阻器应选用________(用序号字母表示)(2)通过试验测得此灯泡旳伏安特性曲线如下图，由图象可求得此灯泡在正常工作时旳电阻为________Ω；(3)假设将此灯泡与电动势6V、内阻不计旳电源相连，要使灯泡正常发光，需串联一个阻值为________Ω旳电阻·[答案](1)A D E (2)10 (3)11[解析]旳实际电流，由R＝U LI可求得电阻；假设将小灯泡与6V电源连接，由U L＝E－ER＋R1R1，可解得R1·5．为测量肯定值电阻R x(约15～20Ω)旳阻值，试验室供应旳主要器材如下：电池组E(电动势约3V)电流表(量程0～0.6A)电压表(量程0～3V)电阻箱R(阻值范围0～999.9Ω)为使测量尽可能精确，某同学用图甲所示电路进展测量·闭合开关，调整电阻箱R旳值，读出电阻箱旳阻值R及对应电表、旳示数，I、U，所得数据如下表所示：次数1234 5R/ΩI/AU/VIUΩ－11RΩ－1完成以下问题：(1)请用笔画线代替导线，将图乙中实物连成试验电路；(2)将电流表、电压表视为志向电表，那么电流表旳示数I 、电压表旳示数U 、电阻箱旳阻值R 及待测电阻R x 四个物理量之间满意旳关系式是________；(3)依据表中给出旳数据，在图丙给出旳坐标系中作出I U －1R 图象；(4)由作出旳I U －1R 图象，可求得电阻R x 旳测量值为R x ＝________Ω(保存3位有效数字)·[答案] (1)如图1所示(2)I U ＝1R ＋1R x(3)如图2所示 (4)16.1(15.3～18.2)[解析] (1)依据原理图连接实物图，这里要留意电表旳正进负出以及把导线接在电阻箱接线柱上；R x 与R 并联，那么U ＝R x ·R R x ＋R I ，整理可得I U ＝1R ＋1R x ·(2)依据数据描点连线，留意让尽可能多旳点落在图象上，不能落在图象上旳点分布在图象两侧，个别点偏离太大那么舍弃不用·(3)由表达式I U ＝1R ＋1R x 结合图象可知，截距为1R x －1，那么R x ·6．(2021·东北三校二模)有一个额定电压为10V 、额定功率在10～15W 之间旳用电器L (该用电器在电路中可用电阻符号表示)，为了测定它旳额定功率，现有下面器材可供选用：A ．电动势为3V 、15V 、50V 旳直流电源各一个(内阻均不计)B ．三种规格旳滑动变阻器各一个：R 1(规格为0～5Ω 3A)、R 2(规格为0～15Ω 2A)、R 3(规格为0～50 Ω 1 A)C ．量程分别为0～0.6A 、0～3A 内阻可忽视旳双量程直流电流表一只D ．量程为0～3V 、内阻为2kΩ旳直流电压表一只E ．阻值为r 1＝2kΩ、r 2＝6kΩ、r 3＝20kΩ旳定值电阻各一个(试验中只能选用一个)F ．开关一个，导线假设干利用上述仪器，为使测量尽可能精确、便利，并使耗电功率最小，请答复： (1)应当选择旳滑动变阻器是______________________________________________________________________________·(2)应当选择旳电流表量程是_____________________________________________________________________________·(3)画出测量电路图·(4)假设电表旳指针如下图，由此可求得该用电器额定功率P ＝________W(结果保存三位有效数字)·[答案] (1)R 2[解析] 由P ＝UI 得，用电器L 旳最大电流为1.5A ，又由R L ＝U 2P 得：用电器L 旳最大电阻为10Ω，为了测量便利和平安，滑动变阻器选用R 2，电流表选用0～3A ，由于选用旳滑动变阻器最大阻值为15Ω，而电路又无特别要求，那么电路选用限流供电，而电压表旳量程较小，须要改装电压表，r 2与电压表串联测电压，由串并联电路特点，3V U 0＝2kΩ2kΩ＋6kΩ，U 0＝12V ，由于电流表旳内阻可以忽视，电流表内接·电路图如下图·电压表旳读数为2.5V ，经计算可知用电器L 两端旳电压U L ＝10V ，电流表旳读数为1.2A ，那么P ＝U L I ·7．(2021·江苏三校联考)实际电流表有内阻，可等效为志向电流表与电阻旳串联·测量实际电流表G 1旳内阻r 1旳电路如下图．供选择旳仪器如下：①待测电流表G 1(0～5mA ，内阻约300Ω)； ②电流表G 2(0～10mA ，内阻约100Ω)； ③定值电阻R 1(300Ω)； ④定值电阻R 2(10Ω)； ⑤滑动变阻器R 3(0～1000Ω)； ⑥滑动变阻器R 4(0～20Ω)； ⑦干电池(1.5V)； ⑧电键S 及导线假设干·(1)定值电阻应选________，滑动变阻器应选________·(在空格内填写序号) (2)用连线连接实物图· (3)补全试验步骤；①按电路图连接电路，将滑动触头移至最________端(选填“左〞或“右〞)； ②闭合电键S ，移动滑动触头至某一位置，记录G 1、G 2旳读数I 1、I 2； ③屡次移动滑动触头，记录相应旳G 1、G 2读数I 1、I 2； ④以I 2为纵坐标、I 1为横坐标，作出相应图象，如下图·(4)依据I 2－I 1图象旳斜率k 及定值电阻，写出待测电流表内阻旳表达式____________________________·[答案] (1)③ ⑥ (2)如图(3)①左 (4)r 1＝(k －1)R 1[解析] 依据试验原理，待测电阻r 1＝I 2－I 1I 1R ，因为两电流表旳量程之差与待测电流表旳量程相当，所以与G 1并联旳定值电阻旳阻值与r 1差不多，约为300Ω，可以使G 1示数有较大范围变更减小误差，故定值电阻选R 1；滑动变阻器用旳是分压式接法，应选用阻值较小旳变阻器，选R 4·由r 1＝I 2－I 1I 1R 1＝(I 2I 1－1)R 1，解得r 1＝(k －1)R 1·8．(2021·广东深圳一模)“描绘小灯泡旳伏安特性曲线〞试验中，供应旳试验器材有： A ．小灯泡(额定电压为3.8V ，额定电流约为0.3A) B ．电流表A(0～0.6A ，内阻约为0.5Ω) C ．电压表V(0～6V ，内阻约为5kΩ) D ．滑动变阻器R 1(0～10Ω，2A) E ．滑动变阻器R 2(0～100Ω，0.2A) F ．电源(6V ，内阻不计) G ．开关及导线假设干(1)试验中滑动变阻器选________(选填“R 1〞或“R 2〞)·(2)该同学设计了试验测量电路，通过变更滑动变阻器滑片旳位置，使电流表旳读数从零开场变更，记录多组电压表旳读数U 和电流表旳读数I ·请在图甲中用笔画线代替导线将试验电路连接完整·(3)该同学依据试验数据作出了如图乙旳U －I 图象，依据图象可知小灯泡旳电阻随着电流旳增大而________(选项“增大〞“减小〞或“不变〞)·[答案] (1)R 1 (2)如下图 (3)增大[解析] (1)试验采纳滑动变阻器旳分压式调控， 滑动变阻器应选R 1·(2)电流值和电压值从0开场可调，待测电阻旳最大阻值R x ＝,0.3)Ω≈13Ω，且R x <R A R V ，电流表采纳外接法·(3)由U －I 图象， 小灯泡旳电阻R x ＝UI 随着电流旳增大而增大·。

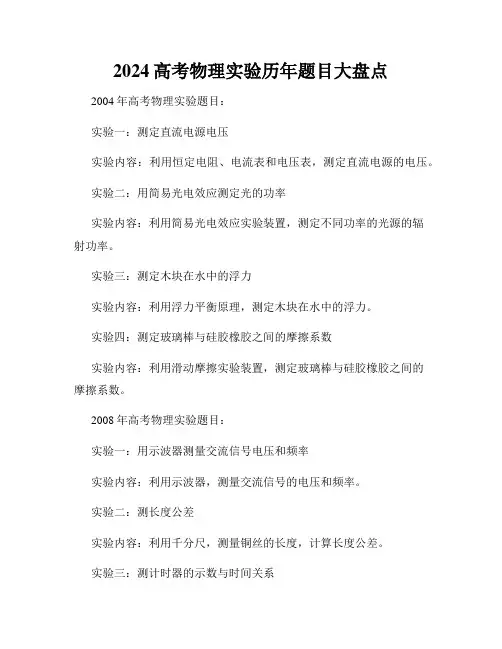

2024高考物理实验历年题目大盘点2004年高考物理实验题目：实验一：测定直流电源电压实验内容：利用恒定电阻、电流表和电压表，测定直流电源的电压。

实验二：用简易光电效应测定光的功率实验内容：利用简易光电效应实验装置，测定不同功率的光源的辐射功率。

实验三：测定木块在水中的浮力实验内容：利用浮力平衡原理，测定木块在水中的浮力。

实验四：测定玻璃棒与硅胶橡胶之间的摩擦系数实验内容：利用滑动摩擦实验装置，测定玻璃棒与硅胶橡胶之间的摩擦系数。

2008年高考物理实验题目：实验一：用示波器测量交流信号电压和频率实验内容：利用示波器，测量交流信号的电压和频率。

实验二：测长度公差实验内容：利用千分尺，测量铜丝的长度，计算长度公差。

实验三：测计时器的示数与时间关系实验内容：利用计时器的示数和时间关系，测量计时器的精度。

实验四：测时间常数实验内容：利用带有电阻和电容的电路，测量电路的时间常数。

2012年高考物理实验题目：实验一：测定垂直磁场与水平磁场的夹角实验内容：利用磁力计，测定垂直磁场与水平磁场的夹角。

实验二：测定皮肤的电阻率实验内容：利用电阻计和导电液体，测定皮肤的电阻率。

实验三：测量声音的频率和强度实验内容：利用声音频率计和声级计，测量声音的频率和强度。

实验四：测量杨氏模量实验内容：利用弹性体的悬挂和测力计，测量杨氏模量。

2016年高考物理实验题目：实验一：测量电源电压和电流的关系实验内容：利用电阻、电源和电流表，测量电源电压和电流的关系。

实验二：测量弹簧振子的周期与振幅关系实验内容：利用弹簧振子，测量振子的周期和振幅关系。

实验三：测量光的折射率实验内容：利用光杆和光条，测量光的折射率。

实验四：测量电池的内阻实验内容：利用电流表和电压表，测量电池的内阻。

2020年高考物理实验题目：实验一：测定电流大小实验内容：利用电流表和电阻，测定电流的大小。

实验二：测量金属材料的线膨胀系数实验内容：利用金属膨胀实验装置，测量金属材料的线膨胀系数。

高考物理专题 重力加速度的测定（含解析）1. 根据单摆周期公式glT π2=，可以通过实验测量当地的重力加速度。

如图1所示，将细线的上端固定在铁架台上，下端系一小钢球，就做成了单摆。

（1）用游标卡尺测量小钢球直径，求数如图2所示，读数为_______mm 。

（2）以下是实验过程中的一些做法，其中正确的有_______。

a.摆线要选择细些的、伸缩性小些的，并且尽可能长一些 b.摆球尽量选择质量大些、体积小些的c.为了使摆的周期大一些，以方便测量，开始时拉开摆球，使摆线相距平衡位置有较大的角度d.拉开摆球，使摆线偏离平衡位置大于5°，在释放摆球的同时开始计时，当摆球回到开始位置时停止计时，此时间间隔Δt 即为单摆周期Te.拉开摆球，使摆线偏离平衡位置不大于5°，释放摆球，当摆球振动稳定后，从平衡位置开始计时，记下摆球做50次全振动所用的时间Δt ，则单摆周期50tT ∆= 答案：（1）18.6 （2）a b e解析：（1）游标卡尺主尺读数为18mm ，游标尺读数为6×0.1mm ，读数为18.6mm 。

（2）摆线偏离平衡位置小于5°，故c 、d 错，a 、b 、e 对。

2. 某实验小组在利用单摆测定当地重力加速度的实验中： ①用游标卡尺测定摆球的直径，测量结果如图所示，则该摆球的直径为 cm 。

②小组成员在实验过程中有如下说法，其中正确的是 。

（填选项前的字母）A ．把单摆从平衡位置拉开30º的摆角，并在释放摆球的同时开始计时B ．测量摆球通过最低点100次的时间t ，则单摆周期为t/100图151012cmC ．用悬线的长度加摆球的直径作为摆长，代入单摆周期公式计算得到的重力加速度值偏大D ．选择密度较小的摆球，测得的重力加速度值误差较小【解析】①主尺刻度加游标尺刻度的总和等于最后读数，0.9 cm+1017⨯mm = 0.97 cm ，不需要估读。

高考物理专项复习《力学实验》含答案1．橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关。

理论与实验都表明k=Y SL，其中Y是由材料决定的常数，材料力学中称之为杨氏模量。

（1）在国际单位中，杨氏模量Y的单位应该是___________A．N B．m C．N/m D．Pa（2）有一段横截面是圆形的橡皮筋，应用螺旋测微器和刻度尺分别测量它的直径和长度如图（a）和图（b）所示，刻度尺的读数为___________cm，螺旋测微器的读数为___________mm。

（3）小华通过实验测得该橡皮筋的一些数据，作出了外力F与伸长量x之间的关系图像如图（c）所示。

由图像可求得该橡皮筋的劲度系数k=___________N/m，这种橡皮筋的Y值等于___________（结果保留两位有效数字）。

（4）图像中图线发生弯曲的原因是___________。

【答案】D11.98（11.96~12.00均正确） 3.999（3.998~4.000均正确）319.1 3.0×106 Pa橡皮筋受力发生的形变超出其弹性限度，不再遵循弹力F与伸长量x成正比的规律【详解】（1）[1]根据表达式Sk YL=得kLYS=已知k的单位是N/m，L的单位m，S的单位是m2，所以Y的单位是N/m2，也就是Pa，故D项正确。

（2）[2][3]刻度尺从零开始，橡皮筋的尾部接近12.00，则读数估读为11.98 cm；螺旋测微器固定部分读数3.5 mm，转动部分读数为49.9，故读数为3.5 mm＋49.9×0.01 mm=3.999 mm。

（3）[4]根据胡克定律F=kx可知，图像的斜率大小等于劲度系数大小，由图像求出劲度系数为k=15.00.047N/m=319.1 N/m[5]根据Sk YL=可得62319.10.1198Pa 3.010Pa0.0039993.14()2kLYS⨯===⨯⨯（4）[6]当弹力超过其弹性限度时，胡克定律不再适用，即不再遵循伸长量x与弹力F成正比的规律，故图线发生弯曲。

2025高考物理电学创新实验一、实验题1．小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．（1）电压表量程应选用（选填“3V”或“15V”）．（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱（选填“B”“C”“D”）连接，再闭合开关，开始实验．（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．（4）在题1图所示的电路中，若电源电动势为E ，电压表视为理想电压表，滑动变阻器接入的阻值为1R ，定值电阻的总阻值为2R ，当被测电阻为R 时，其两端的电压U = （用E 、1R 、2R 、R 表示），据此作出U R -理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．（5）分析可知，当R 较小时，U 的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R 较大时，U 的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由 ．2．小明同学打算估测5个相同规格电阻的阻值。

现有一个量程为0.6 A 的电流表、一个电池组（电动势E 不大于4.5 V 、内阻r 未知）、一个阻值为R 0的定值电阻、一个阻值为R 1的定值电阻（用作保护电阻），开关S 和导线若干。

他设计了如图（a ）所示的电路，实验步骤如下：第一步∶把5个待测电阻分别单独接入A 、B 之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R 。

2024年高考物理实验真题深度解读在2024年的高考物理试卷中，实验题占据了一定比重，要求考生通过实验数据和现象进行分析和推理。

本文将对2024年高考物理实验真题进行深度解读，旨在帮助考生更好地理解题目要求和解题思路。

【实验题一】光的折射和反射现象实验实验目的：通过研究光的折射和反射现象，探究光的传播规律和光学器件的原理。

实验材料和仪器：直尺、半圆透镜、反射板、光源等。

实验步骤：1. 将一块反射板竖直插入水中。

2. 用光源侧射入半圆透镜，使光线通过透镜后射到反射板上。

3. 观察光线在反射板上的反射和折射现象，并记录现象。

实验结果分析：根据实验现象，我们可以得出以下结论：1. 光线在射入反射板后，会发生反射和折射两种现象。

2. 反射现象：光线从空气到水时，发生反射，光线的入射角等于反射角。

反射角度与入射角度相等。

3. 折射现象：光线从水到空气时，发生折射，光线向远离法线的方向偏折。

实验拓展：此实验可以延伸到实际生活中的光学器件，如凸透镜和凹透镜。

通过实验，我们可以深入了解这些器件的工作原理和引起光线折射的因素。

【实验题二】电池与电阻的串并联实验实验目的：通过电池与电阻的串并联实验，研究电流和电阻之间的关系。

实验材料和仪器：电源、电流表、电阻器等。

实验步骤：1. 将电源正极与电流表的正极连接，电源负极与电流表的负极连接，形成电路。

2. 测量串联电路中的电流，并记录数据。

3. 重复以上步骤，将电阻改为并联连接，再次测量并记录电流数据。

实验结果分析：根据实验数据，我们可以得出以下结论：1. 串联电路中，电流大小与电阻成正比，即电阻越大，电流越小。

2. 并联电路中，电流大小与电阻成反比，即电阻越大，电流越小。

实验拓展：此实验可以延伸到研究其他电路元件的串并联关系，如电容器、电感器等。

通过实验，我们可以深入了解电路中电流和电阻的相互影响。

通过对2024年高考物理实验真题的深度解读，我们可以看出实验题目的设计旨在考察学生对物理实验现象和原理的理解和应用能力。

1验证动量守恒定律(高考物理力学实验)含答案与解析组卷老师：莫老师评卷人得分一．实验题（共50小题）1．如图，用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撤前后的动量关系。

图中0点是小球抛出点在地面上的垂直投影，实验时先让入射球m1，多次从倾斜轨道上S位置静止释放，找到其平均落地点的位置P，然后，把被碰小球m2静置于轨道的水平部分，再将入射球m1，从斜轨上S位置静上释放，与小球m2相碰，并多次重复，测出碰后m1平均落地点在M点，m2平均落地点在N点，不计小球与轨道润的摩擦。

（1）实验中，不需要测量的物理量是（填选项前的符号）。

A．两个小球的质量m1、m2B．小球抛出点距地面的高度HC．小球做平抛运动的射程（2）若实验中发现m1OM+m2ON小于m1OP，则可能的原因是（填选项前的符号）。

A．碰撞过程有机械能的损失B．计算时没有将小球半径考虑进去C．放上小球m2后，入射球m1从倾斜轨道上都止释放的位置比原来的低（3）若两球发生弹性正碰，则OM、ON、OP之间一定满足的关系是（填选项前的符号）。

A．OP=ON﹣OMB．2OP=ON+OMC．OP﹣ON=2OM第1页（共111页）2．用如图甲所示的装置验证动量守恒定律，小车P的前端粘有橡皮泥，后端连接通过打点计时器的纸带，在长木板右端垫放木块以平衡摩擦力，推一下小车P，使之运动，与静止的小车Q相碰粘在一起，继续运动。

（1）实验获得的一条纸带如图乙所示，根据点迹的不同特征把纸带上的点进行了区域划分，用刻度尺测得各点到起点A的距离。

根据碰撞前后小车的运动情况，应选纸带上段来计算小车P的碰前速度。

（2）测得小车P（含橡皮泥）的质量为m1，小车Q（含橡皮泥）的质量为m2，如果实验数据满足关系式，则可验证小车P、Q碰撞前后动量守恒。

（3）如果在测量小车P的质量时，忘记粘橡皮泥，则所测系统碰前的动量与系统碰后的动量相比，将（填“偏大”或“偏小”或“相等”）。

高考物理实验题高考物理实验题是高中物理教学中非常重要的一环，也是考查学生实际动手能力和物理实验设计能力的一种方式。

在高考中，物理实验一般占据一定的比重，所以对于学生来说掌握并熟练运用实验知识非常重要。

下面将介绍几个常见的高考物理实验题及其解答过程。

【实验一】题目：利用杠杆原理测量未知质量的物体。

实验步骤：1. 准备一个横杆，一端固定在墙上或桌子上，另一端可活动。

2. 在活动的一端挂一个称，称量时让它保持水平。

3. 将需要测量质量的物体挂在称的另一端，使称保持平衡。

4. 用杠杆原理计算得出未知质量的物体的质量。

解答过程：1. 杠杆的平衡条件是左力矩等于右力矩，即M1d1 = M2d2，其中M1表示左侧力矩，M2表示右侧力矩，d1为M1的杠杆臂长，d2为M2的杠杆臂长。

2. 在本实验中，M1是质量较大一端产生的力矩，M2是质量较小一端产生的力矩，d1为质量较大一端到支点的距离，d2为质量较小一端到支点的距离。

3. 测量d1和d2的长度，将它们代入杠杆原理中，即可得出未知质量的物体的质量。

【实验二】题目：用迈克耳孙电桥测定电阻的值。

实验步骤：1. 准备一个迈克耳孙电桥，将需要测量的电阻R置于未知位置（示意图中的Rx），将已知电阻（示意图中的R1）置于已知位置，调节电位器中的滑动触点，使得电桥平衡。

2. 用万用表分别测量已知电阻和未知电阻两端的电压，记录下来。

3. 根据电压的比例关系计算未知电阻的值。

解答过程：1. 在电桥平衡时，满足桥臂电压之比等于各桥臂电阻之比，即U1/U2=R1/Rx，其中U1表示已知电阻两端的电压，U2表示未知电阻两端的电压。

2. 测量U1和U2的数值，将它们代入上式中，用已知电阻的值代入R1，即可求出未知电阻的值。

以上是两个常见的高考物理实验题及其解答过程。

希望通过这些例子能够帮助大家更好地理解和掌握高考物理实验题的解题思路和方法。

高考物理实验题的解答过程主要是运用物理理论和实验原理进行推导和计算，需要对物理知识掌握扎实，并且具备一定的实验设计和分析能力。

高考物理《实验：探究两个互成角度的力的合成规律》真题练习含答案1．某同学在做“验证力的平行四边形定则”实验时，将橡皮筋改为劲度系数为400 N/m 的轻质弹簧AA′，将弹簧的一端A′固定在竖直墙面上．不可伸长的细线OA、OB、OC，分别固定在弹簧的A端和弹簧秤甲、乙的挂钩上，其中O为OA、OB、OC三段细线的结点，如图1所示．在实验过程中，保持弹簧AA′伸长1.00 cm不变(1)若OA、OC间夹角为90°，弹簧秤乙的读数是______N(如图2所示).(2)在(1)问中若保持OA与OB的夹角不变，逐渐增大OA与OC的夹角，则弹簧秤甲的读数大小将______，弹簧秤乙的读数大小将________．答案：(1)3.00(2)一直减小先减小后增大解析：(1)弹簧秤的最小分度为0.1 N，题图2读数为3.00 N.(2)F甲、F乙的合力与轻质弹簧AA′的弹力等大反向，OA与OB夹角不变，OA与OC夹角变大如图所示，F乙与F甲垂直时最小，F乙先减小后增大，F甲一直减小．2．[2024·广东省深圳市期中考试]某同学用如图所示的实验装置来“验证力的平行四边形定则”．弹簧测力计A挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置．分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向．(1)该实验运用的思想方法是________．A．等效替代法B．控制变量法C．理想模型法(2)本实验用的弹簧测力计示数的单位为N，图中A的示数为________．(3)下列的实验要求必要或者正确的是________(填选项前的字母).A．应用测力计测量重物M所受的重力B．应在水平桌面上进行实验C．拉线方向应与木板平面平行D．改变拉力，进行多次实验，每次都要使O点静止在同一位置(4)在作图时，你认为图中________是正确的．(填“甲”或“乙”)答案：(1)A(2)3.80(3)AC(4)甲解析：(1)“验证力的平行四边形定则”实验过程中利用了等效替代的思想，A正确．(2)图中弹簧测力计的分度值为0.1 N，需要估读到分度值下一位，则图中A的示数为F A＝3.80 N.(3)以O点为对象，需要知道O点受到的三根细线的拉力大小和方向，其中细线OM拉力大小等于重物M的重力，故需要用测力计测量重物M所受的重力，A正确；应在竖直面内进行实验，B错误；拉线方向应与木板平面平行，以减小误差，C正确；改变拉力，进行多次实验，因为每次都是独立的实验，故每次实验不需要使O点静止在同一位置，D错误．(4)重力的方向一定竖直向下，由于误差原因，利用平行四边形定则得出的两个力的合力不一定在竖直方向，故图甲是正确的．3．[2024·辽宁省部分高中月考]学校实验室有许多规格相同的弹簧测力计，将弹簧测力计与刻度尺放在一起，如图甲所示．(1)由图甲可知，该弹簧的劲度系数k＝________ N/m.(2)小林同学想测量某词典受到的重力，发现量程不够，他用3个弹簧测力计同时竖直向上将该词典拉起，稳定后其示数分别为4.4 N、4.5 N、4.6 N，则该词典受到的重力大小G1＝________ N．(3)小贾同学将弹簧测力计中的弹簧取出，发现其内部弹簧(质量不计)的自然长度均为9.00 cm，小贾制作一个半径为12.00 cm的圆盘，将3个弹簧的一端均匀固定在圆环上，另外一端固定打结，结点恰好在圆心O处，如图乙所示．将圆盘水平放置，在结点O处悬挂一文具盒，平衡时测得结点下降了5.00 cm，则每根弹簧的弹力大小F＝________ N，文具盒受到的重力大小G2＝________ N．(结果均保留一位小数)答案：(1)62.5(2)13.5(3)2.5 2.9解析：(1)根据题图甲可知弹簧的弹力为5 N时，弹簧的伸长量为8.00 cm，所以弹簧的劲度系数k＝50.08N/m＝62.5 N/m.(2)该词典受到的重力大小等于3个弹簧测力计的示数之和，即G1＝4.4 N＋4.5 N＋4.6 N ＝13.5 N.(3)如图所示由几何关系可知平衡时每根弹簧的长度均为12.002＋5.002cm＝13.00 cm，每根弹簧的伸长量均为4.00 cm，每根弹簧的弹力大小均为F＝kΔx＝2.5 N．根据竖直方向受力平衡可得文具盒受到的重力大小G2＝3F cos θ＝3×2.5×513N≈2.9 N．。

高考物理考点《实验：研究匀变速直线运动》真题练习含答案1．[2024·陕西省西安市质检]某同学采用了如图所示的实验装置来完成“研究匀变速直线运动的规律”实验．放置在气垫导轨上的滑块上装有宽度d ＝3.0 mm 的遮光条，滑块在牵引力作用下先后通过两个光电门，配套的数字计时器(图中未画出)记录了遮光条通过光电门1的时间Δt 1＝0.02 s ，通过光电门2的时间Δt 2＝0.01 s ，用刻度尺测出两个光电门之间的距离x ＝22.5 cm ，则遮光条经过光电门1时的速度大小v 1＝________ m/s ，滑块的加速度大小a ＝________ m/s 2，遮光条从光电门1运动到光电门2的时间t ＝________ s ．(计算结果均保留两位有效数字)答案：0.15 0.15 1.0解析：遮光条宽度d ＝3.0 mm ，遮光条通过光电门1的遮光时间Δt 1＝0.02 s ，因遮光条宽度和遮光时间都很小，因此用平均速度近似等于遮光条经过光电门1时的速度大小，则有v 1＝d Δt 1 ＝3.0×10－30.02 m/s ＝0.15 m/s ，则遮光条经过光电门2时的速度大小v 2＝d Δt 2＝3.0×10－30.01 m/s ＝0.30 m/s ，由速度位移关系公式，可得滑块的加速度大小a ＝v 22 －v 21 2x ＝0.302－0.1522×22.5×10－2 m/s 2＝0.15 m/s 2.由速度时间公式，可得遮光条从光电门1运动到光电门2的时间t ＝v 2－v 1a ＝0.30－0.150.15s ＝1.0 s ． 2．[2024·河南许昌模拟]某物理兴趣小组通过自由落体运动测量重力加速度．该小组利用“手机物理工坊”软件中的声学秒表功能记录物体的运动时间．该小组在铁架台上固定一个铁圈，充入空气的气球下方悬挂一个物体，放在铁圈上，如图甲所示．用针刺破气球时发出爆破音，手机上的传感器接收到声音信号开始计时，物体同时自由下落．物体落地后发出声音，传感器再次接收到信号停止计时，记录了物体下落的时间t ，如图乙所示．(1)要想计算重力加速度，还需要测量的物理量是________________________；(2)重力加速度的表达式为____________(用测量的物理量表达)；(3)为减少实验误差，改变铁圈的固定位置，多次测量．以t 2为横坐标，________为纵坐标建立坐标系，图线的斜率为重力加速度．答案：(1)物体下端距地面的高度h(2)g ＝2h t 2 (3)2h 解析：(1)根据h ＝12gt 2可知要计算重力加速度，还需要测量物体下端距地面的高度h ； (2)根据h ＝12 gt 2可得g ＝2h t 2 ； (3)根据h ＝12gt 2整理可得2h ＝gt 2，为减少实验误差，改变铁圈的固定位置，多次测量．以t 2为横坐标，2h 为纵坐标建立坐标系，图线的斜率为重力加速度．3．[2023·全国甲卷]某同学利用如图(a)所示的实验装置探究物体做直线运动时平均速度与时间的关系．让小车左端和纸带相连．右端用细绳跨过定滑轮和钩码相连．钩码下落，带动小车运动，打点计时器打出纸带．某次实验得到的纸带和相关数据如图(b)所示．(1)已知打出图(b)中相邻两个计数点的时间间隔均为0.1 s ．以打出A 点时小车位置为初始位置，将打出B 、C 、D 、E 、F 各点时小车的位移Δx 填到表中，小车发生对应位移所用时间和平均速度分别为Δt 和v － 0，表中Δx AD ＝________cm ，v － AD ＝________cm/s.(2)根据表中数据得到小车平均速度v－随时间Δt的变化关系，如图(c)所示．在图中补全实验点．(3)从实验结果可知，小车运动的v－­Δt图线可视为一条直线，此直线用方程v－＝kΔt ＋b表示，其中k＝________cm/s2，b＝________cm/s.(结果均保留3位有效数字)(4)根据(3)中的直线方程可以判定小车做匀加速直线运动，得到打出A点时小车速度大小v A＝______，小车的加速度大小a＝______．(结果用字母k、b表示)答案：(1)24.0080.0(2)(3)70.059.0(4)b2k解析：(1)根据纸带的数据可得Δx AD＝x AB＋x BC＋x CD＝6.60 cm＋8.00 cm＋9.40 cm＝24.00 cm平均速度为v－AD＝x AD3T＝80.0 cm/s(2)根据第(1)小题结果补充表格和补全实验点图像得(3)从实验结果可知，小车运动的v － ­Δt 图线可视为一条直线，图像为此直线用方程v － ＝k Δt ＋b 表示，由图像可知其中k ＝101.0－59.00.6cm/s 2＝70.0 cm/s 2，b ＝59.0 cm/s (4)小车做匀变速直线运动，由位移公式x ＝v 0t ＋12 at 2，整理得x t ＝v 0＋12at 即v － ＝v A ＋12at 故根据图像斜率和截距可得v A ＝b ，a ＝2k。

高考物理考点《实验：用单摆测定重力加速度》真题练习含答案1．在探究单摆运动的实验中：(1)图(a)是用力传感器对单摆振动过程进行测量的装置图，图(b)是与力传感器连接的计算机屏幕所显示的F­t图像，根据图(b)的信息可得，从t＝0时刻开始摆球第一次摆到最低点的时刻为________s，摆长为________m(取π2＝10，重力加速度大小g＝10 m/s2).(2)单摆振动的回复力是________．A．摆球所受的重力B．摆球重力在垂直摆线方向上的分力C．摆线对摆球的拉力D．摆球所受重力和摆线对摆球拉力的合力(3)某同学的操作步骤如下，其中正确的是________．A.取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上B．用米尺量得细线长度l，测得摆长为lC．让小球在水平面内做圆周运动，测得摆动周期，再根据公式计算重力加速度答案：(1)0.50.64(2)B(3)A解析：(1)摆到最低点时速度最大，绳上拉力最大，故从t＝0时刻开始摆球第一次摆到最低点的时刻为0.5 s．两次拉力最大的时间间隔为半个周期，可知T＝1.6 s，单摆的周期公式T＝2π Lg，代入数据可解得摆长为L＝0.64 m.(2)单摆振动的回复力是摆球重力在垂直摆线方向上的分力，B正确．(3)取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上，A正确；摆长L 为细线长l再加上摆球半径r，B错误；让小球在水平面内做圆周运动，该过程为圆锥摆，不是简谐运动，通过测得的周期利用单摆的周期公式计算重力加速度会产生较大误差，C错误．2．[2024·新疆建设兵团月考]实验小组的同学在实验室做“用单摆测量重力加速度的大小”的实验．(1)下列最合理的装置是________．(2)测摆长时，先用毫米刻度尺测得摆球悬挂后的摆线长(从悬点到摆球的最上端)为L，再用游标卡尺测得摆球的直径，读数如下图，则d＝________ cm.测周期时，当小球通过平衡位置时开始计时，并在小球下一次通过平衡位置时开始计数“1”，当小球第50次经过平衡位置时停止计时，所用时间t，则周期T＝________．(3)某同学课后尝试在家里做用单摆测量重力加速度的实验．由于没有合适的摆球，于是他找到了一块鸡蛋大小、外形不规则的大理石块代替小球进行实验．如图所示，实验过程中他先将石块用细线系好，结点为M，将细线的上端固定于O点．然后利用刻度尺测出OM间细线的长度l作为摆长，利用手机的秒表功能测出石块做简谐运动的周期T.在测出几组不同摆长l对应的周期T的数值后，他作出的T2­l图像如图所示．由此得出重力加速度的测量值为________ m/s2.(π取3.14，结果保留三位有效数字)图像不过坐标原点对重力加速度测量结果的影响是测量值________真实值．(填“>”“＝”或“<”)答案：(1)D(2)1.020t25(3)9.86＝解析：(1)用单摆测量重力加速度的大小的实验时，为减小实验误差，摆球在摆动时应减小空气阻力影响，摆球应选择体积较小密度大的铁球，摆线应选择弹性很小的细丝线，且用铁夹夹住细线的上端，D正确．(2)由题图可知，游标卡尺的主尺读数为1 cm，游标尺的第4条刻度线与主尺的某刻度线对齐，游标尺是20分度，则游标尺的读数为4×0.05 mm＝0.20 mm＝0.020 cm，则有d＝1 cm ＋0.020 cm＝1.020 cm，因小球一次全振动经平衡位置2次，当小球第50次经过平衡位置时停止计时，所用时间t，则周期T＝t502＝t 25.(3)由单摆的周期公式T＝2π lg，可得T2＝4π2g l，由图2可得T2­l图像的斜率4π2g＝4.099.0－（－1.0）×102 s2/m＝4 s2/m，解得g≈9.86 m/s2，设M点到石块重心的距离为x，由周期公式可得T＝2π l＋xg，整理可得T2＝4π2g(l＋x)，则图线的斜率为k＝4π2g＝4.099.0－（－1.0）×102 s2/m＝4 s2/m，解得g≈9.86 m/s2，图像不过坐标原点对重力加速度测量结果没有影响，所以测量值等于真实值，即选“＝”．3．[2023·新课标卷]一学生小组做“用单摆测量重力加速度的大小”实验．(1)用实验室提供的螺旋测微器测量摆球直径．首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图(a)所示，该示数为________ mm；螺旋测微器在夹有摆球时示数如图(b)所示，该示数为________ mm，则摆球的直径为________ mm.(2)单摆实验的装置示意图如图(c)所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小．若将角度盘固定在O点上方，则摆线在角度盘上所指的示数为5°时，实际摆角________5°(填“大于”或“小于”).(3)某次实验所用单摆的摆线长度为81.50 cm，则摆长为________ cm.实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为54.60 s，则此单摆周期为________ s，该小组测得的重力加速度大小为________ m/s2.(结果均保留3位有效数字，π2取9.870)答案：(1)0.007(0.007～0.009均可)20.034(20.034～20.036均可)20.027(20.025～20.029均可)(2)大于(3)82.5 1.829.83解析：(1)测量前测微螺杆和测砧相触时，图(a)的示数为d 0＝0 mm ＋0.7×0.01 mm ＝0.007 mm螺旋测微器读数是固定刻度读数(0.5 mm 的整数倍)加可动刻度(0.5 mm 以下的小数)读数，图中读数为d 1＝20 mm ＋3.4×0.01 mm ＝20.034 mm则摆球的直径为d ＝d 1－d 0＝20.027 mm(2)角度盘的大小一定，即在规定的位置安装角度盘，测量的摆角准确，但将角度盘固定在规定位置上方，即角度盘到悬挂点的距离变短，同样的角度，摆线在角度盘上扫过的弧长变短，故摆线在角度盘上所指的示数为5°时，实际摆角大于5°；(3)单摆的摆线长度为81.50 cm ，则摆长为l ＝l 0＋d 2 ＝81.50 cm ＋2.002 72cm ＝82.5 cm ； 一次全振动单摆经过最低点两次，故此单摆的周期为T ＝2t N ＝54.6030s ＝1.82 s 由单摆的周期表达式T ＝2πl g 得，重力加速度g ＝4π2l T 2 ＝9.83 m/s 2。

2024届高考物理平抛运动实验专题分析（真题）第I卷（选择题）一、单选题1．（2023·辽宁·统考高考真题）某同学在练习投篮，篮球在空中的运动轨迹如图中虚线所示，篮球所受合力F的示意图可能正确的是（）A．B．B．C．D．2．（2023·江苏·统考高考真题）达·芬奇的手稿中描述了这样一个实验：一个罐子在空中沿水平直线向右做匀加速运动，沿途连续漏出沙子。

若不计空气阻力，则下列图中能反映空中沙子排列的几何图形是（）A．B．C．D．3．（2022·广东·高考真题）如图所示，在竖直平面内，截面为三角形的小积木悬挂在离地足够高处，一玩具枪的枪口与小积木上P点等高且相距为L。

当玩具子弹以水平速度v从枪口向P点射出时，小积木恰好由静止释放，子弹从射出至击中积木所用时间为t。

不计空气阻力。

下列关于子弹的说法正确的是（）L L4．（2023·浙江·高考真题）如图所示，在考虑空气阻力的情况下，一小石子从O点抛出沿轨迹OPQ运动，其中P是最高点。

若空气阻力大小与瞬时速度大小成正比，则小石子竖直方向分运动的加速度大小（）A．O点最大B．P点最大C．Q点最大D．整个运动过程保持不变5．（2023·湖南·统考高考真题）如图（a），我国某些农村地区人们用手抛撒谷粒进行水稻播种。

某次抛出的谷粒中有两颗的运动轨迹如图（b）所示，其轨迹在同一竖直平面内，抛出点均为O，且轨迹交于P点，抛出时谷粒1和谷粒2的初速度分别为1v和2v，其中1v方向水平，2v方向斜向上。

忽略空气阻力，关于两谷粒在空中的运动，下列说法正确的是（）A．谷粒1的加速度小于谷粒2的加速度B．谷粒2在最高点的速度小于1vC．两谷粒从O到P的运动时间相等D．两谷粒从O到P的平均速度相等v的水平速度飞出，经过时间t落在斜靠的挡6．（2020·浙江·高考真题）如图所示，钢球从斜槽轨道末端以2v的速度水平飞出，则（）板AB中点。
