机械制造基础复习题与答案一、单选题（共40题，每题1分，共40分）1.下列方法中用于淬硬螺纹加工的是( )。

A、套螺纹B、车螺纹C、磨螺纹D、攻螺纹正确答案：C2.电火花成形机床上加工柔性卡盘后，为了编程的简便和程序的简单，常设定柔性卡盘的 ( )为X轴和Y轴的原点。

A、端面中心B、底面中心C、中心D、底面正确答案：A3.磨料在外力作用下脱落的难易程度称为（）。

A、粒度B、硬度C、刚度D、强度正确答案：B4.加工时应该限制的自由度没有被限制的定位是（ )。

A、欠定位B、对应定位C、完全定位D、过定位正确答案：A5.零件按经济精度制造，其中一个预留修配量，装配时去除修配量达到装配精度的方法是（）。

A、互换装配法B、修配装配法C、选配装配法D、调整装配法正确答案：B6.轴类零件的长径比大于30的是（）。

A、短轴B、刚性轴C、细长轴D、挠性轴正确答案：C7.（）是指柔性制造单元。

A、FMSB、FMCC、FMLD、FMT正确答案：B8.自定心虎钳通常用于（）。

A、电火花机B、线切割机床C、多轴机床D、数控车床正确答案：C9.柔性制造系统中可以用任意顺序自动加工各种工件并能自动更换工件和刀具的是（）。

A、运输流系统B、加工系统C、信息流系统D、物流系统正确答案：B10.完全互换法中各有关零件公差之和应（）装配公差。

A、＜B、＝C、≠D、≤正确答案：D11.数控车床获得形状精度的方法是（）。

A、轨迹法B、成形法C、相切法D、展成法正确答案：A12.分离工序中将半成品切开成两个或几个工件的是（）工艺。

A、冲孔B、剖切C、落料D、切断正确答案：B13.高速运转的机器装配时，零件需要做（）。

A、清洗B、平衡C、联接D、校调配作正确答案：B14.组成机器的基本元件是（）。

A、套件B、部件C、零件D、组件正确答案：C15.直接找正安装用于（）。

A、粗加工B、精加工C、半精加工D、以上均可正确答案：D16.气体在金属液结壳之前未及时逸出，在铸件内生成的孔洞类缺陷称为（）。

机械制造技术基础复习题一、填空题1．刀具前角是指前刀面与基面的夹角4.粗磨时,应选择软砂轮,精磨时应选择紧密组织砂轮;5．刀具后角是指主后面与切削平面间的夹角6．工序是指一个工人在一台机床上对一个或多个零件所连续完成的那部分工艺过程;11．定位基准与工序基准不一致引起的定位误差称基准不重合误差,工件以平面定位时,可以不考虑基准位置误差;14．一个浮动支承可以消除1个自由度,一个长的v型块可消除4 个自由度; 15．工艺过程是指用机械加工方法直接改变原材料或毛坯的形状、尺寸和性能,使之成为合格零件的过程;简述切削变形的变化规律,积屑瘤对变形有什么影响积屑瘤高度Hb↑,引起刀具前角增加,使Λh↓当高速切削时,宜选用硬质合金刀具；粗车钢时,应选用YT5 ;3．精车铸铁时应选用YG3、YT10、YG8；粗车钢时,应选用YT5、YG6、YT30; 4．CA6140车床可加工公制,英制,模数和径节等四种螺纹;6．当主偏角增大时,刀具耐用度增加,减少,当切削温度提高时,耐用度增加、减少;11．定位基准面和定位元件制造误差引起的定位误差称基准不重合、基准位置误差,工件以平面定位时,可以不考虑基准不重合、基准位置误差; 12．机床制造误差是属于系统误差,一般工艺能力系数C p应不低于二级;12．测量误差是属于系统、随机误差,对误差影响最大的方向称误差敏感方向;13．夹紧力的方向应与切削力方向相同,相反,夹紧力的作用点应该靠近,远离工件加工表面;8．机床的基本参数包括尺寸,运动,动力5．粗磨时,应选择软、硬砂轮,精磨时应选择紧密、疏松组织砂轮14．辅助支承可以消除0个自由度,限制同一自由度的定位称完全定位、过定位;2．当工件材料硬度提高时,切削力增加,减少；当切削速度提高时,切削变形增加、减少;3．制造复杂刀具宜选用高速钢、硬质合金；粗车钢时,应选用YT5、YG6、YT30; 5．粗加工时应选择水溶液、切削油,粗磨时,应选择软、硬砂轮;6．精基准的选择原则是基准重合、统一、自为、互为、反复加工原则7进给量越大,表面粗糙度愈高,愈低；精加工孔时,应选择拉刀、麻花钻刀具; 8．机床的运动按其功用可分为成形运动,辅助运动两大类;11．夹紧力作用点应靠近,远离工件的加工表面；工件以平面定位时,可以不考虑基准不重合、基准位置误差;12．完全互换法适用于大量,单件生产,所有零件公差之和应大于,小于装配公差;13．工艺系统刚度等于Fy/y,Fz/y,工艺系统刚度大,误差复映大,小; 14．一个支承钉可以消除1个自由度,消除六个自由度的定位称完全定位、过定位;15．生产类型通常分为.单件,成批,大量生产三种;金属切削过程的本质是什么如何减少金属切削变形被切金属在刀刃的挤压作用下,产生剪切滑移变形,并转变为切屑的过程;要减少切削变形,可增大前角,提高速度,增大进给量,适当提高工件材料硬度; 8．机床型号由字母,数字按一定规律排列组成,其中符号C代表车床、钻床4．在钻床上钻孔时,钻头的旋转是主运动,钻头的直线移动是进给运动; 6．切削热传出的四条途径是：切屑、工件、刀具和周围的介质;7．切削热的三个主要来源是：第一变形区的切屑变形,切屑与前刀面的摩擦,工件与后刀面的摩擦;8．Z3040中,“Z”的含义是钻床,“40”的含义是最大钻孔直径400mm; 9.在机床型号CM6132中,字母C表示车床,主参数32的含义是可加工最大工件直径为320mm;10.一般大平面限制了工件的3个自由度,窄平面限制了工件的2个自由度;11.机床夹具的定位误差主要由基准不重合误差和基准位移误差引起;12.根据六点定位原理分析工件的定位方式分为完全定位、部分定位、过定位和欠定位;13.生产类型可分为单件生产、成批生产和大批大量生产;14.把工艺过程划分为不同层次的单元,他们分别是工序、安装、工步、工作行程;15.加工表面层的物理、力学性能的变化主要表现为：表面层的加工硬化、金相组织的变化、表面层的残余应力;20.工件以内孔定位常用的定位元件有定位销和定位心轴两种;23.从几何因素分析减小加工表面粗糙度常用的措施有减小主偏角、减小副偏角和减小进给量f27.工艺基准可分为下列几类：定位基准、测量基准、装配基准、工序基准;28.机器的装配精度一般包括零部件间的位置精度、配合精度、运动精度;31.保证装配精度的工艺方法互换法,选配法,修配法,调整法30.零件的加工精度包括形状精度轨迹法,展成法,成形法,尺寸精度,位置精度29.柔性制造、集成制造、智能制造是制造技术发展的三个阶段;三、单项选择题1.普通车床的传动系统中,属于内联系传动链的是：CA、主运动传动链B、机动进给传动链C、车螺纹传动链D、快速进给传动链2.外圆磨床的主运动是：BA、工件的旋转运动B、砂轮的旋转运动C、工作台的移动运动D、砂轮架的移动运动4.通过切削刃选定点的基面是：AA、垂直于主运动方向的平面；B、与切削速度相平行的平面；C、与过渡表面相切的表面D、垂直于切削刃的平面5.工件在夹具中安装时,绝对不允许采用：DA、完全定位B、不完全定位C、过定位D、欠定位6.基准不重合误差的大小主要与哪种因素有关：CA、本工序要保证的尺寸大小B、本工序要保证的尺寸精度C、工序基准与定位基准间的位置误差D、定位元件和定位基准本身的制造精度7.普通机床床身的毛坯多采用： AA、铸件B、锻件C、焊接件D、冲压件10.某工序的加工尺寸为正态分布,但分布中心与公差中点不重合,则可以认为：DA、无随机误差B、无常值系统误差C、变值系统误差很大D、同时存在常值系统误差和随机误差11.机械加工中,机床的主运动一般有：DA、1个或多个；B、2个；C、至少1个；D、有且只有1个12.切削用量对刀具耐用度影响最大的是：AA、切削速度B、切削深度C、进给量D、切削宽度14. 零件加工时,粗基准面一般为：AA、工件未经加工的毛坯表面；B、工件的已加工表面；C、工件的待加工表面；D、工件的过渡表面；17.调质处理一般安排在： BA、毛坯制造之后B、粗加工后C、半精加工之后D、精加工之后18.一次性调整误差所引起的加工误差属于：BA、随机误差B、常值系统误差C、变值系统误差D、形位误差22.原始误差是指产生加工误差的"源误差",即：DA 机床误差B 夹具误差C 刀具误差D 工艺系统误差23.零件按图纸公差加工,装配时不需经过任何选择、修配和调节,就能达到规定的装配精度和技术要求的装配方法是： AA.互换装配法B.选择装配法C.修配装配法D.调节装配法24.用未经加工的毛坯表面作定位的基面称为： DA.精基准B.辅助基准C.测量基准D.粗基准25.自位支承浮动支承其作用增加与工件接触的支承点数目,但 BA．不起定位作用；B．不管如何浮动必定只能限制一个自由度C．一般来说一个自位支承只能限制工件一个自由度；D. 可限制工件两个自由度;27. 正态分布曲线中σ值减小则工件的尺寸分散范围 B ;A 增大B 减小C 不变D 无规律变化28.工艺系统刚度等于工艺系统各组成环节刚度D;A 之和B 之和的倒数C 倒数之和D 倒数之和的倒数29.在工艺尺寸链中,在装配过程中最后形成的或在加工过程中间接获得的那一环称为B;A. 组成环B.封闭环C. 增环D. 减环30. 在大批量生产中,工件的装夹方法应采用 C ;找正装夹适合于单件,小批量生产A.直接找正装夹B.按画线找正装夹C.专用夹具装夹D.组合夹具装夹四、简答题3.机床夹具的主要作用有哪些机床夹具一般由哪些部分组成答：作用：1保证加工精度；2提高劳动生产率；3降低对工人的技术要求,降低工人的劳动强度；4扩大机床的加工范围;组成：定位元件,对刀元件,导引元件,夹具体,夹紧装置,其他装置,连接元件和连接表面4.什么叫六点定位原理答：任何刚性物体在空间有六个自由度,即沿着空间三个互相垂直的坐标轴的移动和绕三个坐标轴的旋转运动;如果六个自由度用六个支撑点与工件接触使其完全消除,则该工件在空间的位置就完全确定了;5.切削加工中影响表面粗糙度的因素有哪些答案：主要有几何因素、物理因素、工艺系统振动;9.机械加工过程一般划分为哪几个加工阶段为什么要划分加工阶段答：机加工通常划分为四个阶段：粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段;划分加工阶段的好处是：1保证加工质量、提高生产效率；2合理使用设备；3便于安排热处理工序；4可以及时发现毛坯缺陷,避免浪费工时；5保护重要表面;12.机器的装配精度都包括哪些内容答案：包括：1零部件之间的相互位置精度和运动精度：相互位置精度是指机器中相关零部件的距离精度和位置关系;运动精度是指有相对运动的零部件在相对运动方向和相对运动速度方面的精度;2配合精度表面之间的配合质量和接触质量：配合质量是指两个零件配合表面之间达到规定的配合间隙或过盈的程度;接触质量是指两配合或联接表面之间达到规定大小接触面积和接触点的分布情况;1.过定位：也叫重复定位,指工件的某个自由度同时被一个以上的定位支撑点重复限制;2.主偏角：在基面内度量的切削平面与进给平面的之间的夹角,它也是主切削刃在基面上的投影与进给运动方向的夹角4.重复定位：如果定位方案中有些定位点重复限制了同一自由度,这种定位叫重复定位或过定位;5. 完全定位：通过设置适当的定位元件限制工件的六个自由度的定位方式叫完全定位;6.机械加工精度：是指工件经机械加工后的实际尺寸参数与理想的几何参数相符合的程度;1.什么是误差复映,减少复映的措施有哪些误差复映：指工件加工后仍然具有类似毛坯误差的现象形状误差、尺寸误差、位置误差；加工偏心毛坯之后得到的工件仍然是略有偏心的措施：多次走刀；提高工艺系统的刚度;12.超高速磨削：是指砂轮圆周运动速度为150m/s以上的磨削,是普通磨削速度的5倍;13.定位误差：是由于工件定位所造成的加工表面相对其工序基准的位置误差,以△DW表示;17.机械加工工艺规程：把合理工艺的有关内容写成工艺文件的形式,用以指导生产,这些工艺文件即称为工艺规程规程;20.封闭环：在装配过程中最后形成的或在加工过程中间接获得的尺寸环叫封闭环;22. 机械加工工艺过程：在生产过程中,凡是改变生产对象的形状、尺寸,位置,性质等,使其成为成品或半成品的过程,称为机械加工工艺过程,又称工艺路线或工艺流程;24.工序尺寸：是指工件在某工序加工后所应保证的尺寸;25.系统性误差：相同工艺条件,当连续加工一批工件时,加工误差的大小与方向保持不变或按一定规律变化,称为系统性误差,前者叫常值性系统性误差,后这叫变值性系统性误差;1.原始误差：由机床,刀具,夹具,和工件组成的工艺系统的误差;7.什么是粗基准精基准选择原则精基准：基准重合原则,统一基准原则；自为基准原则；互为基准,反复加工原则粗基准：选用保证工件某重要表面的余量均匀作为粗基准面保证工件加工表面与不加工表面之间位置位置要求时,则应选用以不加工表面为粗基准面选用毛坯制造中尺寸和位置比较可靠,平整光洁的表面为粗基面工序：一个工序是一个或一组工人在一台机床或一个工作地,对同一工件或同时对几个所连续完成的工艺过程;工步：在加工表面不变,加工刀具不变,切削用量不变的条件下所连续完成的那部分工序;装夹：就是定位和夹紧过程的总和;五、论述题4.刀具磨损过程分为哪几个阶段为何出现这种规律答案：1初期磨损阶段：新刃磨的刀具后刀面有粗糙不平及显微裂纹等缺陷,而且切刃锋利,与工件表面接触面积较小,后刀面的凸出部分很快被磨平,刀具磨损较快;2正常磨损阶段：经初期磨损后刀具缺陷减少,进入比较缓慢的正常磨损阶段;3急剧磨损阶段：当刀具的磨损达到一定限度后,切削力与切削温度迅速升高,磨损速度急剧增加;5.高速切削有哪些优点要实现高速切削应具备哪些条件答案：优点：1金属切除率可提高3-6倍,生产效率大幅度提高; 2切削力可降低15%-30%以上,尤其是径向切削力大幅度降低;3工作平稳,振动小;4工件温升低;5可获得良好的加工精度和表面质量;6进给速度和切削速度可大幅提高,节约成本;实现条件：1） 要选用合理的刀具材料和允许的切削条件;2需要正确设计刀体和刀片的夹紧方式结构,正确选择刀柄与主轴的联接结构；主轴系统采用自动平衡装置;3高性能的内装电机直接驱动的电主轴是高速机床的基础；采用高精度的陶瓷轴承、磁力轴承或流体静压轴承;4要求进给系统能提供与主轴高速匹配的高进给运动速度和加速度; 5驱动控制单元和数控系统也是关键技术;六、分析计算题1.如图所示工件成批加工时用端面用B 定位加工表面A 用调整法,以保证尺寸 mm 20.0010 ,试计算铣削表面A 时的工序尺寸及上、下偏差;答：尺寸链如图所示, L0间接获得为封闭环,L3为工序尺寸在加工过程要使用,需要计算出来;经分析可知,L1,L3为循环,L2为减环;依据公式： L0=L1+L3-L2,可以得出L3=L0+L2-L1=10+60-30=40mm ESL0=ESL1+ESL3-EIL2, 可以得出ESL3=ESL0+EIL2-ESL1=+= EIL0=EIL1+EIL3-ESL2, 可以得出EIL3=EIL0+ESL2-EIL1=0++0= 所以L3=+3.加工如图所示一轴及其键槽,图纸要求轴径为0032.030-φ ,键槽深度尺寸为00226- ,有关的加工过程如下：1半精车外圆至01.06.30-φ ；2铣键槽至尺寸A1；3热处理；4磨外圆至0032.030-φ,加工完毕;求工序尺寸A1;解：AO 是要通过加工保证的尺寸,是封闭环；A1是加工要使用的工序尺寸,需要计算出来,且为增唤；A3也为增环,A2为减环; A2= ESA1+ ESA3- EIA2, ESA1= ESA0+ EIA2- ESA3==EIA0= EIA1+ EIA3- ESA2, EIA1= EIA0+ ESA2- EIA3=-02+0+= 所以A1=磨削一表面淬火后的外圆面,磨后尺寸要求为mm ;为了保证磨后工件表面淬硬层的厚度,要求磨削的单边余量为±,若不考虑淬火时工件的变形,求淬火前精车的直径工序尺寸;解：建立尺寸链如图所示,其中Z=0;3±0;05是尺寸链的封闭环；R2=,是尺寸链的减环；R1是尺寸的增环,待求;解此尺寸链可得到；L2=60±L1=30+L0= 10+L3=R1=+由此可求出淬火前精车的直径工序尺寸为；D1=+ 加工一批小轴外圆,若尺寸为正态分布,公差T=均方差σ=,公差带中点小于尺寸分布中心;试求：这批零件的可修复废品率和不可修复废品率解:依题意,正态分布曲线如图所示: Z A =+a/σ= FZ A = Z B =/σ= FZ B = 合格率= FZ A + FZ B =不可修复废品率= FZ A %= 可修复废品率= FZ B %=8.如图所示零件,A 、B 两端面已加工完毕;在某工序中车削内孔和端面C 时,图中mmA020.0030-=,mmA010.0110-=;车削时以端面B 定位,图样中标注的设计尺寸0A 不便直接测量,如以端面A 为测量基准测量孔深尺寸2A ,试求2A 的基本尺寸及其上下偏差;解:尺寸链如图所示:在该尺寸链中,A 0为封闭环,A 1为减环,A 2为增环,按尺寸链计算公式有:基本尺寸:A 2=A 0+A 1=30+10=40mm 上偏差:ES 2=ES 0+EI 1== 下偏差:EI 2=EI 0+ES 1== 因此,所求尺寸为A 2=。

机械制造技术基础学习指导目录第1章机械加工方法........................................................................................ - 2 - 第2章金属切削原理与刀具............................................................................ - 3 - 第3章金属切削机床........................................................................................ - 6 - 第4章机床夹具原理与设计............................................................................ - 7 - 第5章机械制造质量分析与控制.................................................................. - 12 - 第6章工艺规程设计...................................................................................... - 16 - 附录I 部分习题参考答案 ............................................................................. - 21 -第1章机械加工方法1.1 选择题1、△m<0的制造过程主要指[ ]A．切削加工B．材料成型制造C．材料累积法制造D．铸造2、△m＝0的制造过程主要指[ ]A．切削加工B．材料成型制造C．材料累积法制造D．特种加工3、△m>0的制造过程主要指[ ]A．切削加工B．材料成型制造C．材料累积法制造D．特种加工4、切削加工过程属于[ ]A．△m<0 B．△m>0 C．△m=0 D．△m≥05、RP技术是指[ ]A．切削加工技术B．快速原型技术C．数控加工技术D．材料成型技术6、快速成型（RP）技术属于下面哪一种制造过程[ ]A．△m<0 B．△m>0 C．△m=0 D．△m≥07、以刀具旋转进行切削的机床为[ ]A．车床B．铣床C．刨床D．插床8、外圆磨削时的主运动是[ ]A．砂轮的旋转运动B．砂轮沿工件轴向运动C．工件的旋转运动D．砂轮沿工件径向运动9、下列机械加工方法中，主切削运动是刀具或工件往复直线运动的是[ ]A．车削B．铣削C．刨削D．磨削10、常见机械加工方法中，主切削运动是工件旋转运动的是[ ]A．车削B．铣削C．刨削D．磨削1.2 填空题1、在铣床上采用模数铣刀加工齿轮属于齿轮加工方法中的法。

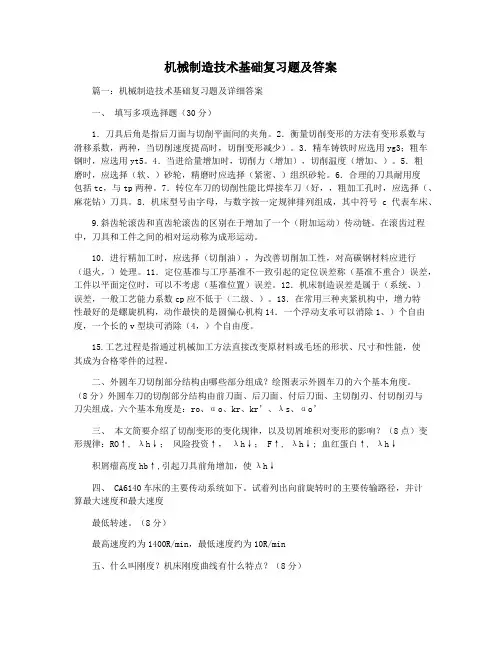

机械制造技术基础复习题及答案篇一：机械制造技术基础复习题及详细答案一、填写多项选择题（30分）1．刀具后角是指后刀面与切削平面间的夹角。

2．衡量切削变形的方法有变形系数与滑移系数，两种，当切削速度提高时，切削变形减少）。

3．精车铸铁时应选用yg3；粗车钢时，应选用yt5。

4．当进给量增加时，切削力（增加），切削温度（增加、）。

5．粗磨时，应选择（软、）砂轮，精磨时应选择（紧密、）组织砂轮。

6．合理的刀具耐用度包括tc，与tp两种。

7．转位车刀的切削性能比焊接车刀（好，，粗加工孔时，应选择（、麻花钻）刀具。

8．机床型号由字母，与数字按一定规律排列组成，其中符号c代表车床、9.斜齿轮滚齿和直齿轮滚齿的区别在于增加了一个（附加运动）传动链。

在滚齿过程中，刀具和工件之间的相对运动称为成形运动。

10．进行精加工时，应选择（切削油），为改善切削加工性，对高碳钢材料应进行（退火，）处理。

11．定位基准与工序基准不一致引起的定位误差称（基准不重合）误差，工件以平面定位时，可以不考虑（基准位置）误差。

12．机床制造误差是属于（系统、）误差，一般工艺能力系数cp应不低于（二级、）。

13．在常用三种夹紧机构中，增力特性最好的是螺旋机构，动作最快的是圆偏心机构14．一个浮动支承可以消除1、）个自由度，一个长的v型块可消除（4，）个自由度。

15.工艺过程是指通过机械加工方法直接改变原材料或毛坯的形状、尺寸和性能，使其成为合格零件的过程。

二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。

（8分）外圆车刀的切削部分结构由前刀面、后刀面、付后刀面、主切削刃、付切削刃与刀尖组成。

六个基本角度是：ro、αo、kr、kr’、λs、αo’三、本文简要介绍了切削变形的变化规律，以及切屑堆积对变形的影响？（8点）变形规律：RO↑, λh↓；风险投资↑，λh↓；F↑, λh↓; 血红蛋白↑, λh↓积屑瘤高度hb↑,引起刀具前角增加，使λh↓四、 CA6140车床的主要传动系统如下。
