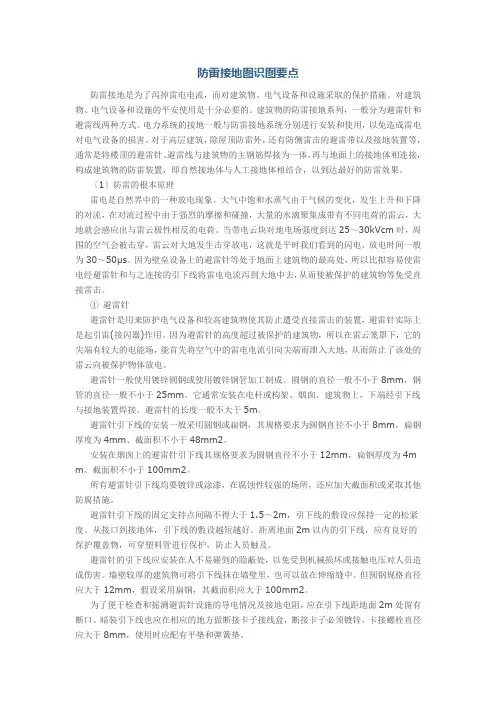

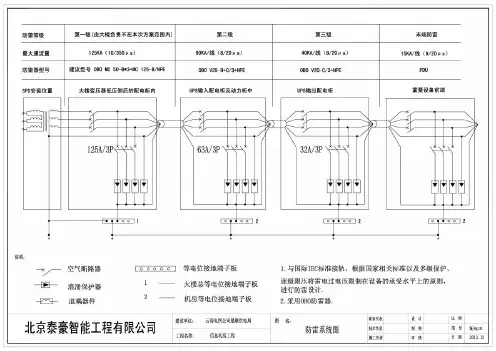

防雷接地图识图要点防雷接地是为了泻掉雷电电流，而对建筑物、电气设备和设施采取的保护措施。
对建筑物、电气设备和设施的平安使用是十分必要的。
建筑物的防雷接地系列，一般分为避雷针和避雷线两种方式。
电力系统的接地一般与防雷接地系统分别进行安装和使用，以免造成雷电对电气设备的损害。
对于高层建筑，除屋顶防雷外，还有防侧雷击的避雷带以及接地装置等，通常是将楼顶的避雷针、避雷线与建筑物的主钢筋焊接为一体，再与地面上的接地体相连接，构成建筑物的防雷装置，即自然接地体与人工接地体相结合，以到达最好的防雷效果。
〔1〕防雷的根本原理雷电是自然界中的一种放电现象。
大气中饱和水蒸气由于气候的变化，发生上升和下降的对流，在对流过程中由于强烈的摩擦和碰撞，大量的水滴聚集成带有不同电荷的雷云，大地就会感应出与雷云极性相反的电荷。
当带电云块对地电场强度到达25～30kVcm时，周围的空气会被击穿，雷云对大地发生击穿放电，这就是平时我们看到的闪电，放电时间一般为30～50µs。
因为壁垒设备上的避雷针等处于地面上建筑物的最高处，所以比拟容易使雷电经避雷针和与之连接的引下线将雷电电流泻到大地中去，从而使被保护的建筑物等免受直接雷击。
①避雷针避雷针是用来防护电气设备和较高建筑物使其防止遭受直接雷击的装置，避雷针实际上是起引雷(接闪器)作用。
因为避雷针的高度超过被保护的建筑物，所以在雷云笼罩下，它的尖端有较大的电能场，能首先将空气中的雷电电流引向尖端而泄入大地，从而防止了该处的雷云向被保护物体放电。
避雷针一般使用镀锌圆钢或使用镀锌钢管加工制成。
圆钢的直径一般不小于8mm，钢管的直径一般不小于25mm。
它通常安装在电杆或构架、烟囱、建筑物上，下端经引下线与接地装置焊接。
避雷针的长度一般不大于5m。
避雷针引下线的安装一般采用圆钢或扁钢，其规格要求为圆钢直径不小于8mm，扁钢厚度为4mm、截面积不小于48mm2。
安装在烟囱上的避雷针引下线其规格要求为圆钢直径不小于12mm，扁钢厚度为4m m、截面积不小于100mm2。
CCU病房防雷接地系统设计CCU是医院专科ICU（intensive care unit 即重症加强护理病房）中的一种，第一个C是冠心病coronary heart disease 的缩写，它是专门对重症冠心病而设的，又叫冠心病监护病房。
既然是涉及到身体内脏的医疗房间和医疗设备，在电气专业的范筹，其电源系统和防雷接地系统的设置则尤其重要；倘若电源系统或防雷接地系统设置得不当，将直接危害到病人的人身安全，甚至造成更坏的后果。
所以，CCU病房对电源系统和防雷接地系统的设置都有着相当严格的要求，本文着重讨论后者——CCU病房的防雷接地系统的设计。
下面，本文以肇庆市第一人民医院的CCU病房改建工程为例，探讨CCU病房防雷接地系统设置所涉及到的国家规范条文和防雷接地系统设计时应注意的事项。
肇庆市第一人民医院CCU病房建设是一项旧房改建工程，为一独立的单体建筑。
建筑面积约211.8m2，层高3.5m，其建筑基础早已完成，各功能用房和屋面重新建设，采用金属屋面；室内划分有重症病房、重症治疗设备房、医生办公室、医生和护士值班室、洗手间及更衣室等；其中重症病房、重症治疗设备房为防雷接地系统保护的重点。
根据《民用建筑电气设计规范》JGJ16-2008（以下简称《民规》）第12.8.2条的定义来判断：CCU病房属于2类场所，即为将接触部件用诸如心内诊疗室、手术室以及断电将危及生命的重要治疗的医疗场所。
因此，本建筑内的防雷接地系统必须按照对应于2类场所的防雷接地要求进行设置，对此，《民规》也提出了相关要求：第12.8.7条：“医疗及诊断电气设备，应根据使用功能要求，采用保护接地、功能接地、等电位联结或不接地等形式”；第12.8.8条：“医疗电气设备的功能接地电阻值应按设备技术要求确定，宜采用共用接地方式。
……”；第12.8.12条：“手术室及抢救室应根据需要采用防静电措施，即应做好电磁屏蔽接地”。
基于上述规范要求，笔者在建筑物防雷接地系统设计过程中有针对性地进行了如下设置：根据《建筑物防雷设计规范》GB50057-2010，第3.0.3条，该建筑物防雷系统按二类设防。
知识创造未来
防雷接地图集
以下是一些常见的防雷接地图集：
1. 单点接地系统图集：包括房屋、建筑物等单独接地系统的图集。
2. 集中接地系统图集：包括建筑群、工业厂区等集中接地系统的图集。
3. 复合接地系统图集：包括将不同类型接地系统结合使用的图集。
4. 避雷针接地系统图集：包括避雷针、避雷带等系统的图集。
5. 接地装置图集：包括接地装置、接地电阻器等具体装置的图集。
这些图集通常包括设备布局图、接地电阻测量图、接地线路图等，可以用于设计、施工和维护防雷接地系统。
