防雷工程设计

石油化工企业防雷工程设计解决方案
（一）
引言概述：
石油化工企业作为重要的工业部门，存在着严重的雷电灾害风险。

为了保障石油化工企业的生产安全和设施设备的完好，防雷工程设计至关重要。

本文将从多个方面介绍石油化工企业防雷工程设计解决方案。

1. 雷电灾害分析
- 了解石油化工企业上空雷电活动的特点
- 统计历史雷电灾害情况，评估灾害频率和强度
- 分析石油化工企业可能受到的雷击损害类型
2. 防雷标准与规范
- 研究国内外关于石油化工企业防雷工程的标准和规范
- 明确石油化工企业防雷工程设计的基本要求
- 阐述具体的工程设计指导方针，如适用的防雷保护等级和安装要求
3. 防雷保护方案设计
- 根据石油化工企业的实际情况，制定合理的防雷保护方案
- 安排适当的雷电防护装置和设备，如避雷针、避雷带等
- 设计有效的接地系统和引下线路，确保良好的接地效果
4. 防雷施工与检测
- 详细讲述石油化工企业防雷工程的施工流程和要点
- 强调施工过程中的安全措施和必要的沟通协调
- 探讨防雷工程的检测标准和方法，确保工程质量和可靠性
5. 防雷维护与管理
- 提供石油化工企业防雷设备的日常维护管理建议
- 强调定期巡检与维修保养的重要性，及时排除隐患
- 指导建立健全的防雷管理制度和紧急处理预案
总结：
本文介绍了石油化工企业防雷工程设计的解决方案。

通过对雷电灾害的分析，制定了适合企业的防雷保护方案，并详细说明了施工与检测的要点，以及维护和管理的建议。

通过有效的防雷工程设计与实施，石油化工企业可有效减少雷电灾害带来的损失，确保生产安全和设施设备的完好。

医院防雷工程设计方案模板一、项目背景医院作为医疗保健机构，是一个对患者生命安全负有重要责任的场所，因此防雷工程尤为重要。

在日常工作中，医院设备、医疗设施、患者及医护人员等都需要受到有效的防雷保护。

为了确保医院内部设施和人员的安全，必须对医院进行全面的防雷工程设计和建设。

二、防雷工程基本原则1.保证患者和医护人员的生命安全；2. 防雷系统设计和施工必须符合国家相关规范和标准要求；3. 防雷系统的建设应当与医院电气系统设计一体化；4. 防雷系统必须具备良好的可靠性和稳定性，且能够有效防护雷电对医院设施和人员的危害；5. 防雷系统必须具有适应性，能够应对各类气候条件和环境变化；6. 防雷系统必须注重节能和环保，尽量减少对环境的影响。

三、防雷系统设计内容1. 医院整体防雷工程方案设计；2. 医院建筑物的防雷设施设计；3. 医院内部设备设施的防雷保护设计；4. 医院外部设备的防雷设计；5. 医院电气系统与防雷系统的一体化设计。

四、防雷系统设计要求1. 确保防雷系统符合国家相关规范和标准；2. 适应医院的整体结构和布局；3. 适应医院的使用需求，确保医疗设备和患者的安全；4. 系统设施应当具备良好的可维护性和实用性；5. 防雷系统的施工和运行应当符合相关安全规范和要求；6. 对于医院电气系统的防雷保护，应当与电气系统设计一体化。

五、防雷施工方案1. 防雷系统的施工必须由专业的防雷工程施工队伍完成；2. 施工人员必须具备专业的防雷系统施工相关资质和技能；3. 施工过程中必须做好安全措施，确保施工过程安全；4. 施工完成后，必须进行防雷系统的调试和检测，确保系统正常运行；5. 施工完成后，需提供相关检测和验收报告，确保防雷系统的有效性和安全性；6. 对防雷系统的维护和保养，必须在系统投入使用后进行定期检查和维护。

六、防雷系统的检测和验收1. 防雷系统的检测和验收必须由相关资质认证机构进行；2. 检测和验收的内容包括系统设施的安全性、可靠性、实用性等；3. 对于验收不合格的情况，必须进行相应的整改和再次验收。

防雷工程方案怎么写一、项目背景随着科技的不断发展，人们对于建筑设施的防雷需求也日益增加。

雷电是一种自然现象，其能量巨大，极易对建筑设施和人员造成严重危害。

因此，为了确保建筑设施的安全性和可靠性，必须对建筑设施进行防雷工程设计和规划。

本项目的主要背景是设计一套完善的防雷工程方案，以确保建筑设施及其内部设备的安全性，并减少由于雷电引发的意外损失。

本方案书将详细介绍防雷工程的设计原则、技术要求、工程方案和实施计划。

二、设计原则1. 安全性原则：防雷工程的设计首要原则是确保建筑设施及其内部设备的安全，包括对人员、设备和资产的保护。

2. 可靠性原则：防雷工程应具有可靠性，能够在雷电天气中有效地发挥作用，避免雷电对建筑设施的损坏。

3. 经济性原则：防雷工程的设计应符合经济效益原则，尽量减少投资成本，同时确保防雷效果。

4. 规范性原则：防雷工程的设计应符合国家相关的建筑规范和标准，保障建筑设施的安全性和稳定性。

5. 可维护性原则：防雷设施应具有良好的可维护性，方便维修和保养，确保长期的防雷效果。

三、技术要求1. 防雷接地系统：防雷接地系统是防雷工程的重要组成部分，其主要作用是将雷电引导至地面，减少对建筑设施的损害。

防雷接地系统应具有良好的导电性能和耐腐蚀能力，能够有效地将雷电引入地下。

2. 避雷针系统：避雷针是建筑设施防雷系统的核心部件，其主要作用是在雷电天气中迅速引导雷电，并将其释放至地面。

避雷针系统应具有良好的导电性能和耐腐蚀性能，能够有效地迅速引导雷电。

3. 防雷装置：防雷装置是防雷工程的重要组成部分，用于保护建筑设施内部的电气设备。

防雷装置应具有良好的防雷效果，能够有效地阻止雷电对建筑设施内部设备的损害。

4. 防雷接地装置：防雷接地装置是防雷工程的重要组成部分，其主要作用是将雷电引导至地下，减少对建筑设施的损害。

防雷接地装置应具有良好的导电性能和耐腐蚀性能，能够有效地将雷电引入地下。

5. 防雷保护装置：防雷保护装置是用于保护建筑设施内部设备的一种装置，其主要作用是在雷电天气中为建筑设施内部的电气设备提供保护。

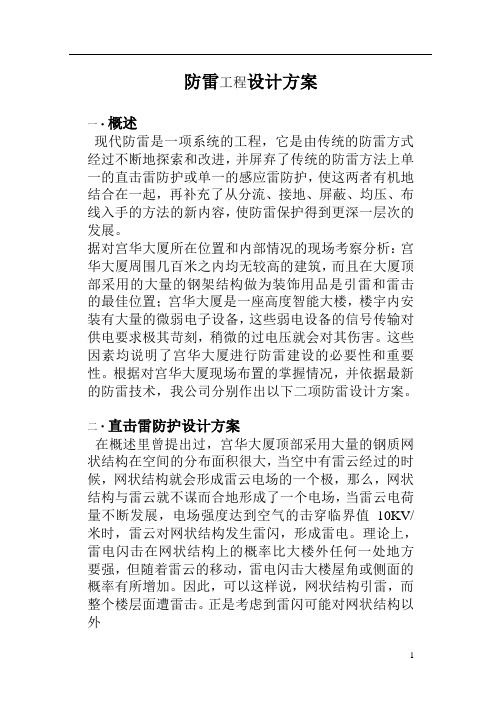

防雷工程设计方案一·概述现代防雷是一项系统的工程，它是由传统的防雷方式经过不断地探索和改进，并屏弃了传统的防雷方法上单一的直击雷防护或单一的感应雷防护，使这两者有机地结合在一起，再补充了从分流、接地、屏蔽、均压、布线入手的方法的新内容，使防雷保护得到更深一层次的发展。

据对宫华大厦所在位置和内部情况的现场考察分析：宫华大厦周围几百米之内均无较高的建筑，而且在大厦顶部采用的大量的钢架结构做为装饰用品是引雷和雷击的最佳位置；宫华大厦是一座高度智能大楼，楼宇内安装有大量的微弱电子设备，这些弱电设备的信号传输对供电要求极其苛刻，稍微的过电压就会对其伤害。

这些因素均说明了宫华大厦进行防雷建设的必要性和重要性。

根据对宫华大厦现场布置的掌握情况，并依据最新的防雷技术，我公司分别作出以下二项防雷设计方案。

二·直击雷防护设计方案在概述里曾提出过，宫华大厦顶部采用大量的钢质网状结构在空间的分布面积很大，当空中有雷云经过的时候，网状结构就会形成雷云电场的一个极，那么，网状结构与雷云就不谋而合地形成了一个电场，当雷云电荷量不断发展，电场强度达到空气的击穿临界值10KV/米时，雷云对网状结构发生雷闪，形成雷电。

理论上，雷电闪击在网状结构上的概率比大楼外任何一处地方要强，但随着雷云的移动，雷电闪击大楼屋角或侧面的概率有所增加。

因此，可以这样说，网状结构引雷，而整个楼层面遭雷击。

正是考虑到雷闪可能对网状结构以外的设施如卫星天线、女儿墙、冷凝器等发生闪击，造成损坏，故我公司设计在网状结构的四方塔上安装一套ESE2500型“卫星”避雷针，使雷电准确地击在避雷针上，保证楼顶设备不受雷击。

避雷针的功能和用途详见附件《产品说明书》。

三·感应雷的防护设计方案感应雷防护是系统防雷工程中不可缺少的项目，直击雷防护规范雷电的闪击目标，使其在某一特定的位置发生闪击，而由于雷电在闪击过程中产生的电磁感应和反击现象就需要作各种线路的感应雷防护。

防雷工程施工设计一、工程概况本项目为某企业办公大楼防雷工程，大楼共15层，建筑高度为50米，位于我国南方雷电多发地区。

根据《建筑物防雷设计规范》GB 50057-2010，本大楼属于一类防雷建筑。

防雷工程主要包括外部防雷装置和内部防雷装置两部分。

二、外部防雷装置设计1. 接闪器：接闪器用于捕捉或引导直击雷电流进入引下线的金属构件或系统。

本大楼接闪器采用避雷针和避雷带相结合的方式。

避雷针安装在大楼顶部，避雷带沿大楼周边设置，并与接地装置相连。

2. 引下线：引下线是将接闪器捕捉到的雷电流引入地下的金属导体。

本大楼引下线采用镀锌圆钢，直径不小于25mm，沿大楼周边均匀布置，并与接地装置相连。

3. 接地装置：接地装置是将雷电流引入地下，使之与大地形成等电位，从而消除雷电危险。

本大楼接地装置采用镀锌扁钢，埋设深度不小于0.5米，接地电阻小于10Ω。

三、内部防雷装置设计1. 屏蔽导体：屏蔽导体用于减小雷电流在所需防护空间内产生的电磁效应。

本大楼内部屏蔽导体采用镀锌扁钢，敷设于关键部位，如电梯井、楼梯间、电缆井等。

2. 等电位连接件：等电位连接件用于将建筑物内的金属部件与接地系统相连，以减小雷电流对内部设备的侵害。

本大楼等电位连接件采用镀锌螺栓，连接大楼内的金属部件与接地系统。

3. 电涌保护器：电涌保护器用于保护建筑物内的电气设备免受雷电过电压的影响。

本大楼电涌保护器采用金属氧化物避雷器，安装于电气设备进线端，保护水平不低于±20kV。

四、施工要求及注意事项1. 施工前，应认真阅读设计图纸，了解防雷工程的具体要求。

2. 施工过程中，应遵循《建筑物防雷工程施工与质量验收规范》GB 50601-2010等相关国家标准，确保施工质量。

3. 接地装置施工时，应注意保护地下管线，避免损坏。

4. 接闪器、引下线、屏蔽导体等金属部件应连接可靠，镀锌层应完好，无锈蚀、裂纹等缺陷。

5. 电涌保护器应安装牢固，与电气设备连接正确，保护水平应满足设计要求。

武装部弹药库防雷工程设计施工方案一、工程概述为提高武装部弹药库的防雷等级，确保武器弹药的安全储存，本项目拟进行防雷工程设计及施工。

本工程设计施工方案将从工程背景、目的、范围等方面进行详细说明，以确保工程顺利实施。

二、工程背景武装部弹药库是存放重要弹药物资的重要设施，其安全性直接关系到国家安全和军事实力。

为了提高弹药库的整体安全性能，本工程旨在进行防雷设施的设计与施工。

三、工程目的本工程的主要目的在于提高武装部弹药库的防雷等级，有效防范雷击对弹药库的危害，保障弹药的安全储存。

四、工程范围本工程设计施工范围包括但不限于： - 设计并安装针对弹药库的防雷系统； - 对弹药库建筑结构进行必要的雷击防护加固； - 设计并埋设接地装置，提高弹药库的接地性能。

五、设计施工方案5.1 防雷系统设计1.根据弹药库的具体情况，设计合适的防雷系统，包括避雷针、接闪器等；2.防雷系统的布置应确保全面覆盖弹药库的各个部位，提高其雷击防护性能；5.2 建筑结构加固1.对弹药库的建筑结构进行全面检测，确定结构隐患；2.针对检测结果，进行相应的加固设计，确保建筑结构能够承受雷击冲击；5.3 接地装置设计1.根据弹药库的接地性能要求，设计合适的接地装置；2.确保接地系统的可靠性和稳定性，提高弹药库的接地效果。

六、工程实施计划1.设计阶段：确定工作方案、编制施工图纸 - 预计耗时2个月；2.采购阶段：采购材料、设备 - 预计耗时1个月；3.施工阶段：实施施工、安装防雷设备 - 预计耗时3个月；4.竣工验收：进行工程验收、整理资料 - 预计耗时1个月。

七、工程费用估算1.设计费用：10万元；2.施工费用：50万元；3.材料及设备费用：20万元；4.合计：80万元。

八、工程风险控制•设计不符合实际需求风险：加强与弹药库管理部门的沟通，确保设计方案符合实际需求；•施工过程意外风险：做好安全生产管理，加强现场监督。

九、工程验收标准1.防雷设备合格验收；2.建筑结构加固验收；3.接地系统运行验收。

防雷工程图纸设计方法一、防雷工程图纸设计的前期准备在开始设计防雷工程图纸之前，需要进行充分的前期准备工作。

首先，要对建筑物的地理位置、地形地貌、气象条件等进行详细的调查和分析，了解当地的雷电活动规律和雷暴日数。

其次，要对建筑物的结构、功能、用途等进行深入的了解，确定建筑物的防雷类别和防雷等级。

此外，还需要收集相关的法律法规、标准规范和技术资料，为设计工作提供依据。

二、防雷工程图纸的组成防雷工程图纸通常包括以下几个部分：1、防雷平面图防雷平面图主要展示建筑物的屋顶平面布局、接闪器的布置位置、引下线的位置和数量等。

在绘制防雷平面图时，要根据建筑物的形状和尺寸，合理布置接闪器和引下线，确保建筑物的各个部位都能得到有效的保护。

2、防雷立面图防雷立面图主要展示建筑物的立面结构、接闪器的高度和形状、引下线的走向等。

通过防雷立面图，可以清晰地看到接闪器和引下线在建筑物立面上的分布情况，以及它们与建筑物外观的协调关系。

3、防雷剖面图防雷剖面图主要展示建筑物的内部结构、接闪器和引下线在建筑物内部的敷设情况等。

通过防雷剖面图，可以了解接闪器和引下线在建筑物内部的穿越位置和方式，以及它们与建筑物内部设施的相互关系。

4、接地平面图接地平面图主要展示接地装置的布置位置、接地网的形状和尺寸、接地极的数量和深度等。

在绘制接地平面图时，要根据建筑物的地质条件和土壤电阻率，合理布置接地装置，确保接地电阻满足设计要求。

5、等电位联结图等电位联结图主要展示建筑物内部各种金属构件、设备、管道等的等电位联结方式和位置。

通过等电位联结图，可以确保建筑物内部的电位分布均匀，减少雷电反击的风险。

6、防雷系统图防雷系统图主要展示整个防雷工程的系统组成、工作原理和电气连接关系。

通过防雷系统图，可以清晰地了解防雷工程的整体架构和运行机制。

三、接闪器的设计接闪器是防雷工程中直接接受雷电的部分，其设计的合理性直接影响到防雷效果。

接闪器通常包括避雷针、避雷带和避雷网等形式。

一、工程背景随着科技的进步和经济的快速发展，我国电子设备、通信设施等高精度电子设备在各个领域得到了广泛应用。

雷电作为一种自然灾害，对人类的生产、生活和财产安全构成了严重威胁。

为了确保人民生命财产安全，降低雷击灾害损失，我国政府高度重视防雷工作，并制定了相关法规和标准。

本工程旨在根据相关法规和标准，结合实际情况，制定科学、合理的防雷工程施工方案。

二、设计依据1. 国家法规和标准（1）中华人民共和国国家标准《建筑物防雷设计规范》（GB50057-2010）（2）中华人民共和国国家标准《建筑物防雷工程施工与质量验收规范》（GB50601-2010）（3）中华人民共和国国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169—2006）2. 地方政府相关法规和标准（1）XX省《防雷减灾条例》（2）XX市《防雷设施设计、施工与验收规范》3. 工程实际情况（1）建筑物类型：根据建筑物用途、结构、位置和环境等因素，确定建筑物防雷等级。

（2）周边环境：了解周边环境，如地形、地貌、气候条件等，为防雷工程设计提供依据。

（3）设备情况：了解建筑物内电子设备、通信设施等高精度电子设备的数量、类型、抗雷击能力等。

4. 防雷原则（1）以防为主，防、避、抗、救相结合。

（2）系统设计，综合防护。

（3）经济合理，安全可靠。

（4）技术先进，符合国情。

三、设计内容1. 防雷等级：根据建筑物类型、用途、周边环境和设备情况，确定建筑物防雷等级。

2. 防雷区域：根据防雷等级，划分建筑物防雷区域。

3. 防雷措施：（1）外部防雷装置：包括接闪器、引下线和接地装置。

接闪器可采用避雷针、避雷带、避雷网等形式；引下线可采用热镀锌圆钢、扁钢等；接地装置可采用水平接地体、垂直接地体等形式。

（2）内部防雷装置：包括屏蔽导体、等电位连接件和电涌保护器等。

屏蔽导体可采用金属屏蔽网、金属屏蔽管等形式；等电位连接件可采用金属板、金属线等；电涌保护器可采用电源型、信号型等。

防雷工程设计方案模板范本一、项目概述1.1 项目名称：XXXX防雷工程1.2 项目地点：XXXX1.3 项目类型：新建/改建/扩建1.4 建筑物类别：住宅/商业/工业/公共设施等1.5 设计依据：《建筑物防雷设计规范》GB50057-2010、《建筑工程施工质量验收统一标准》GB50300-2013、《建筑电气工程质量检验评定统一标准》GB50303-2011、《建筑物防雷》ICE61024、《建筑物、构筑物防雷设施安装》D562、《电气装置安装工程接地装置施工及验收规范》GB50169-2006等。

二、工程范围2.1 防雷及接地系统设计2.2 防雷设备选型及安装2.3 接地网施工2.4 防雷设备调试与验收三、设计原则3.1 保护级别：根据建筑物类别和重要性，确定防雷保护级别。

3.2 防护措施：采用综合防护措施，包括避雷针、避雷带、接地网、等电位连接等。

3.3 设计参数：根据地质条件、土壤电阻率、建筑物高度等因素，合理确定设计参数。

3.4 施工质量：确保施工质量，满足规范要求。

四、防雷及接地系统设计4.1 避雷针设计：根据建筑物高度和地形地貌，设置避雷针，避雷针材料和规格应满足规范要求。

4.2 避雷带设计：在建筑物屋顶、露台等部位设置避雷带，与避雷针连接，形成防雷笼。

4.3 接地网设计：采用环形接地网，接地极材料和数量应满足规范要求。

4.4 等电位连接：将建筑物内的金属物体、设备、管道等与接地网连接，形成等电位体系。

五、防雷设备选型及安装5.1 避雷针：选用符合规范要求的避雷针，安装位置、高度和倾斜角度应满足设计要求。

5.2 避雷带：选用符合规范要求的避雷带，安装在建筑物屋顶、露台等部位。

5.3 接地装置：选用符合规范要求的接地装置，安装在接地网中。

5.4 等电位连接器：选用符合规范要求的等电位连接器，连接建筑物内的金属物体、设备、管道等。

六、接地网施工6.1 接地极施工：按照设计要求，挖掘接地极坑，安装接地极，并进行热镀锌处理。

土建工程中的建筑物防雷设计规范要求在土建工程中，建筑物的防雷设计是重要的一环。

它不仅关系到建筑物的安全性，还涉及到人员的生命财产安全。

因此，建筑物防雷设计需要符合相关规范要求，以确保建筑物能够有效地抵御雷击灾害的威胁。

一、建筑物防雷设计的基本原则建筑物防雷设计的基本原则包括：1. 导流原则：通过合理的避雷装置布设，将建筑物上的雷电放电通道引入地下，减少雷电对建筑物的直接打击。

2. 分流原则：将雷电分散到建筑物周围的导电体上，减少雷电对建筑物的危害。

3. 屏蔽原则：采取屏蔽措施，减少外界雷电对建筑物内部电气设备的影响。

4. 接地原则：确保建筑物接地系统良好，提供良好的导电路径，将雷电引入地下。

二、防雷设计规范要求建筑物防雷设计的规范要求主要包括以下几个方面：1. 防雷设计单位的资质要求根据国家相关规定，进行防雷设计的单位需要具备相应的资质。

一般要求防雷设计单位具备防雷工程设计注册资质，并有相关工程经验和专业技术人员组成的设计团队。

2. 建筑物的雷电保护等级划分根据建筑物所在地的雷电活动频率和建筑物的用途，将建筑物进行雷电保护等级划分。

一般根据国家标准《建筑物防雷设计规范》(GB 50057)进行划分，将建筑物分为四个保护等级：特别重要、重要、一般和不重要。

不同等级的建筑物对防雷要求有所不同。

3. 避雷装置的布设要求根据建筑物的形式、高度和环境等因素，合理布设避雷装置。

通常情况下，避雷装置应设于建筑物顶部，并且要满足导流、分流和屏蔽的原则要求。

4. 接地系统的设计要求建筑物的接地系统是防雷设计中非常重要的一部分。

接地系统的设计要求包括接地电阻的要求、接地体布置的要求以及接地系统与其他系统的连接要求等。

5. 对内部电气设备的保护要求建筑物内部的电气设备也需要进行防雷保护。

常见的保护措施包括使用合格的防雷器件、合理布置电气设备，并采取必要的屏蔽措施，以减少雷电对设备的影响。

6. 监测与维护要求建筑物防雷设计完成后，需要进行监测与维护。
