背栓式干挂石材幕墙施工工法

背栓式外墙干挂石材幕墙施工及施工方法和技术措施介绍了背栓式外墙干挂石材幕墙施工以及该工艺在施工过程中的施工方法和技术措施。

石材幕墙：干挂：背栓式哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99．7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。

背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。

1、施工准备1.1石材选择石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。

由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为603的火烧花岗岩石材，厚度为30mm。

1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。

2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

后切式背栓连接干挂石材幕墙施工工法后切式背栓连接是通过双切面抗震型后切锚栓、连接件将石材与骨架连接的一种石材幕墙固定方法，。

通过工程实践，总结形成本工法。

1 特点1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。

1.2连接可靠，对石板的削弱较小，减少连接部位石材局部破坏使石材面板有较高的抗震能力。

1.3可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度。

1.4工厂化施工程度高，板材上墙后调整工作量少。

2 适用范围适用于建筑高度不大于30m、非抗震设计或抗震设防烈度不大于7度的民用建筑石材幕墙工程施工。

3 工艺原理通过双切面专用磨头在石材背部距板边100～180mm处磨出倒锥孔，倒锥孔与后切式锚栓采用尼龙体柔性结合，并将板面荷载通过骨架传递到主体结构。

4 工艺流程图1 工艺流程图5 操作要点5.1施工前准备：主体结构混凝土强度不宜低于C25；后置锚固件按照设计和规范要求进行现场抗拉拔试验，骨架安装前进行石材幕墙的“四性”试验。

5.2测量放线：通过主体结构的基准轴线和水准点进行准确定位。

5.3金属骨架加工、安装5.3.1 根据施工放样图检查放线准确与否，按照现场尺寸加工下料。

1 / 65.3.2 安装完同立面两端的立柱后，拉通线按顺序安装中间立柱。

5.3.3 将各施工水平控制线引至立柱上，用水平尺校核。

5.3.4 按设计图纸要求安装横梁。

若有焊接时，应对下方和相邻的已完工作面进行保护。

焊接时，应采用对焊，减少焊接产生变形，并检查焊缝合格后刷防锈漆。

5.4石材加工、磨孔5.4.1检查石材色差、尺寸偏差以及破损等情况，若有明显色差、缺棱、掉角等应进行更换，合格后将石材板块按图纸编号。

5.4.2 石材与骨架通过子母连接件连接，在面板上下两边进行磨孔，孔位距边100㎜～180㎜；横向间距不宜大于600㎜。

连接件应选用锚栓生产厂家的配套产品；连接件与金属骨架的连接应严格按照现行规范要求采取防锈、防腐蚀措施。

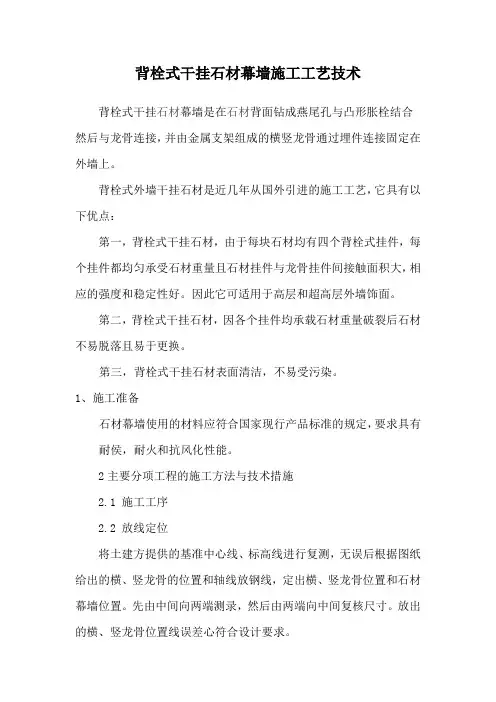

背栓式干挂石材幕墙施工工艺技术背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。

背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。

因此它可适用于高层和超高层外墙饰面。

第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。

第三，背栓式干挂石材表面清洁，不易受污染。

1、施工准备石材幕墙使用的材料应符合国家现行产品标准的规定，要求具有耐侯，耐火和抗风化性能。

2主要分项工程的施工方法与技术措施2.1 施工工序2.2 放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。

先由中间向两端测录，然后由两端向中间复核尺寸。

放出的横、竖龙骨位置线误差心符合设计要求。

根据放线位置，寻找预埋件，如果预埋件没有即补打埋件，补打埋件。

2．3龙骨安装从结构上实现先立竖框，后上横框，竖框定位后再装横框，将能很好的保证横竖框的直线度和横框的伸缩缝，安装顺序是先下后上。

龙骨安装完要进行全面检查，尤其是横、竖框中心线，必须用仪器对横、竖龙骨进行调整。

2．4石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置是准确与否直接关系到石材幕墙的外观效果、铝合金挂采用分段形式，通过螺栓与横龙骨角钢相连，石材板块上的胀栓与挂件间有一定的配合尺寸，可以保证石材水平板块方向的调整。

2．5石材安装石材板块通过背栓与铝合金挂件相连，石材安装是按照板块布置图编好的号码一一对应，由下而上进行安装。

安装时将石材板块通过挂钩挂在横向龙骨挂件上即可。

安装简便易行。

通过顶丝的微调，保证外立面的垂直、水平和表面平整。

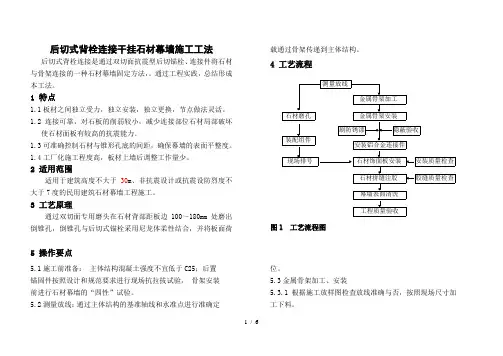

后切式背栓连接干挂石材幕墙施工工法设计单位：通达装饰公司高大生后切式背栓连接是通过双切面抗震型后切锚栓、连接件将石材与骨架连接的一种石材幕墙固定方法，。

通过工程实践，总结形成本工法。

1 特点1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。

1.2连接可靠,对石板的削弱较小，减少连接部位石材局部破坏使石材面板有较高的抗震能力。

1。

3可准确控制石材与锥形孔底的间距,确保幕墙的表面平整度。

1。

4工厂化施工程度高，板材上墙后调整工作量少。

2 适用范围适用于建筑高度不大于30m、非抗震设计或抗震设防烈度不大于7度的民用建筑石材幕墙工程施工.3 工艺原理通过双切面专用磨头在石材背部距板边100~180mm 处磨出倒锥孔，倒锥孔与后切式锚栓采用尼龙体柔性结合，并将板面荷载通过骨架传递到主体结构。

4 工艺流程图1 工艺流程图5 操作要点5.1施工前准备：主体结构混凝土强度不宜低于C25；后置锚固件按照设计和规范要求进行现场抗拉拔试验，骨架安装前进行石材幕墙的“四性”试验.5。

2测量放线：通过主体结构的基准轴线和水准点进行准确定位。

5.3金属骨架加工、安装5。

3。

1 根据施工放样图检查放线准确与否,按照现场尺寸加工下料.5。

3。

2 安装完同立面两端的立柱后，拉通线按顺序安装中间立柱. 5。

3.3 将各施工水平控制线引至立柱上，用水平尺校核。

5.3.4 按设计图纸要求安装横梁.若有焊接时，应对下方和相邻的已完工作面进行保护。

焊接时，应采用对焊，减少焊接产生变形，并检查焊缝合格后刷防锈漆。

5。

4石材加工、磨孔5.4.1检查石材色差、尺寸偏差以及破损等情况，若有明显色差、缺棱、掉角等应进行更换,合格后将石材板块按图纸编号。

5.4。

2 石材与骨架通过子母连接件连接,在面板上下两边进行磨孔，孔位距边100㎜～180㎜；横向间距不宜大于600㎜。

连接件应选用锚栓生产厂家的配套产品；连接件与金属骨架的连接应严格按照现行规范要求采取防锈、防腐蚀措施。
