干挂石材幕墙的施工和技术措施一、干挂石材幕墙的概念干挂石材幕墙是一种适用于高层建筑外墙装饰的一种墙体装饰材料。
干挂石材幕墙不会直接接触到主结构，而是通过构架系统连接主结构的墙体饰面系统。
一般情况下，干挂石材幕墙的面层由天然石材板材或人造石材板材（玻化板面、陶瓷板面）等构成。
二、施工前准备工作1.设计方案设计师应该合理的设计方案，从实际需求出发不断的去优化设计方案。
并且应该根据钢结构的力学性能，选用合适的孔距来确定气密性和支撑性。
在建筑中有着极为重要的作用。
2.材料确认在面板确认好以后，就需要确认钢构架的材料和规格。
各种材料应该根据规格验收，不合格的材料不允许使用。
在管理好各材料的品种的同时根据产地统一编号。
3.安全保障在进行施工时，要保证干挂石材幕墙的施工人员安全。
为此，需要加强安全教育，提高人员安全意识。
尽可能使用设备和工具，减少人为操作干挂石材幕墙施工的风险。
三、技术措施1.墙体的平整度施工过程中墙面的平整度是十分重要的。
当墙面不平，石材幕墙无法平整悬挂，同时也会影响视觉效果，因此，我们在施工之前，要检查墙面到平整度，并且对于孔洞，龟裂或者几何位置的偏差要进行提前的处理。
2.固定连接方式干挂石材幕墙在施工的过程中有很重要的一部分，那就是连接。
连接的方式决定了干挂石材幕墙的结构强度，要使干挂石材幕墙具有较高的风荷载和自重的均衡性。
常用的连接方式有自锁型连接方式和不锁紧的穿孔法。
3.支架选用支架是干挂石材幕墙重要的组成部分之一，需要根据设计方案选择合适的支架。
支架要能承受石材面板的重量和施工过程中的载荷，同时还需能承受中度的震动和风力载荷。
4.石材规范安装不同规格的石材需要在施工时根据规格进行标准安装。
每种规格的石材在安装时都有自己的固定方式和注意事项，要根据石材的规格和施工的实际情况来进行施工。
5.注意细节在施工中，细节决定着成败。
注意细节，做好每一步的施工，善于提高，是保证施工质量的关键。
同时要定期检测完善，给下一步施工打好基础。
干挂石材幕墙施工方案
干挂石材幕墙施工方案主要包括以下步骤：
1. 预处理：对建筑结构进行检查和预处理，确保墙体平整、牢固，并清理墙面上的杂
物和残留物。
2. 安装悬挂系统：根据设计要求，选择合适的悬挂系统，如金属龙骨和支撑杆等，进
行安装。
确保悬挂系统与墙体牢固连接，并保持垂直平直。
3. 安装石材：根据设计图纸和施工要求，安装石材。
首先，根据需要进行石材尺寸和
编号的排序，然后使用特殊的石材胶粘合剂将石材固定在悬挂系统上。
4. 定位和调整：在安装石材期间，需要不断进行定位和调整，确保石材与周围石材的
接缝平整、对齐，并保持合适的间隙。
5. 石材固定：在石材安装完成后，使用专用的夹具和固定件将石材固定在悬挂系统上。
确保固定件的位置准确，并且能够保持石材的稳定性和牢固度。
6. 缝隙处理：根据设计要求，使用合适的填缝材料对石材之间的缝隙进行填补。
填缝
材料应与石材的颜色和质感相匹配，以保持整体的美观。
7. 清洁和保护：施工完成后，对幕墙表面进行彻底清洁，并根据需要进行保护处理。
可以使用适当的清洁剂和防水剂，以增加幕墙的耐久性和美观度。
总体上，干挂石材幕墙施工方案需要确保悬挂系统的牢固性和稳定性，合理安装石材，并进行细致精确的调整和处理。
同时，对石材固定和缝隙处理等细节要求严格，以确
保幕墙的质量和效果。
外墙干挂石材幕墙施工工法外墙干挂石材幕墙施工工法前言外墙干挂石材幕墙指由天然石板做面板的幕墙。
面板石材可根据建筑总体效果要求采用合适的颜色、质地和厚度的石材成品,易与玻璃和其他装饰协调，外墙整体效果美观、颜色均匀一致并耐久，目前正越来越多地被用于高级宾馆、饭店、商业写字楼、办公楼等外墙面的装饰工程，取得了良好的经济和社会效益。
1 工法特点1.1 板材之间独立受力，独立安装，独立更换,节点做法灵活，连续作业，可提高施工速度。
1。
2 连接可靠，对石板的消弱较小，减少连接部位石材局部破坏,使石材面板有较高的抗震能力，避免石材脱落，减少维修费用。
1.3 可准确控制石材表面与龙骨的间距，确保石材幕墙表面平整。
1.4 工厂化施工程度高,板材上墙后调整工作量少。
1.5 避免表面污染、变色“反碱”，使石板保持色彩光泽。
1.6 避免湿作业,少受气候变化影响，节约冬施、雨施费用。
2 适用范围“干挂”工艺，一般多用于 30m 以下的钢筋混凝土结构，非抗震设计或抗震设防烈度不大于7度的工业与民用建筑石材幕墙工程施工。
不宜用于砖墙和轻型、加气混凝土墙。
3 工艺原理“干挂”工艺的原理是直接在板材上打孔或开槽并通过固定的在结构物上的预埋件和与其相连的金属挂件,悬挂饰面板材，使分散的板材之间相互连接为一体，成为结构体外的一层装饰面.这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度承受饰面传递过来的外力，在板材与墙体间形成一定宽度的空气层。
4 施工工艺流程及操作要点4。
1 石材幕墙安装工艺流程4。
2 准备工作4。
2.1 基层墙面处理外墙抹灰已完成，表面平整度符合规范要求，刷防水涂料两遍(厚度不小于2mm)。
4。
2.2测量放线4。
2.2.1 校对控制线(标高、轴线），在楼层柱子、墙面处做垂线测量，弹出墙、柱立面石材外表面至结构外皮的距离控制线，检查是否偏差，是否符合安装要求。
4。
2.2.2 依据排版图、石材编号顺序依次进行排列,把色差石材调整一致，运至施工部位,垫方木放好。
干挂石材幕墙施工工艺流程
干挂石材幕墙施工工艺流程主要分为以下几个步骤：
1. 设计和准备：根据建筑设计需求，确定幕墙石材的种类、规格、颜色等，并进行相关的结构计算和构造设计。
同时，准备施工所需的石材、工具和材料。
2. 基础准备和构架安装：先进行基础工程准备，确保施工地面平整、坚实，并进行基础构架的安装。
基础构架通常使用铝合金型材，安装包括定位、固定、连接等步骤。
3. 石材加工和制作：根据设计图纸要求，对所选石材进行加工、切割和打磨等，制作成所需的形状和大小。
4. 幕墙安装：先进行背板的安装，通常使用轻质、耐火的材料，如玻璃钢板或硅酸钙板。
然后，将背板固定在基础构架上，并根据设计图纸逐块安装石材。
5. 石材固定：采用干挂系统固定石材，通常使用不锈钢或铝合金的U型夹、L型夹等连接件，将石材与背板进行连接、固定。
确保石材牢固稳定，同时保留必要的伸缩间隙。
6. 辅助处理：根据需要，对石材进行防水、防尘、防污处理，以延长石材的使用寿命和美观度。
同时，处理幕墙与建筑其它部位的接缝，确保整体结构的完整性和密封性。
7. 检验和验收：对施工完成的幕墙进行检查和验收，保证符合
设计要求和相关标准，确保质量合格。
8. 维护和保养：定期检查和维护幕墙，清洁石材表面，修复破损和松动的部分，延长幕墙的使用寿命。
以上是干挂石材幕墙施工的一般工艺流程，具体步骤可能会因建筑设计要求、石材种类和规模等因素而有所变化。
干挂石材幕墙施工方案干挂石材幕墙施工方案一、施工前的准备：1.准备所需的施工材料和工具，包括石材幕墙板、幕墙胶黏剂、膨胀螺栓、连接件、螺丝等。
2.确保施工场地的平整度和基础牢固度，必要时需要进行地面平整和加固。
3.进行石材板的排样设计，确定好每块板的尺寸和位置。
二、石材板安装：1.在墙体上进行基准线的确定，并使用水平仪保持水平。
根据设计，用钻头在墙体上钻好固定孔。
2.先安装上部饰面龙骨，并用螺丝将其固定在基准线上。
3.将预制板放在墙体上，调整位置并用锚定件固定住。
4.将下部的饰面龙骨按照设计要求安装在预制板上，并用膨胀螺栓将其固定好。
5.重复以上步骤，直至将所有的石材板安装完毕。
三、石材板的胶黏：1.清理石材板的表面，确保其干净无尘。
同时，在板的背面涂上适量的胶黏剂。
2.将涂有胶黏剂的板按照设计要求粘贴在预制板上，并用胶黏剂将其固定住。
3.用夹具将石材板与预制板按紧，以便胶黏剂可以充分固化。
四、石材板的焊接与连接：1.检查已安装好的石材板是否存在缺陷，如有需要及时修复。
2.根据设计要求，进行石材板的焊接和连接。
使用合适的焊接设备和连接件，确保石材板的牢固连接。
五、验收及维护：1.完成施工后，进行验收。
检查石材板的安装质量和表面的平整度，确保符合设计要求。
2.对石材幕墙进行日常维护，定期清洗和检查，防止石材板的脱落和损坏。
六、安全措施：1.施工过程中必须穿戴好个人防护用品，如安全帽、安全鞋、手套等。
2.对施工场地进行安全隐患的排查，确保施工环境的安全。
3.严格遵守施工规范和操作规程，避免产生事故。
以上是干挂石材幕墙施工方案的基本步骤和要点，施工过程中应根据实际情况进行调整，并严格遵守相关的规范和标准。
在施工中一定要注意施工质量和安全，并做好施工记录和验收工作。
干挂石材幕墙施工方案干挂石材幕墙施工方案引言干挂石材幕墙是一种常见的建筑外墙装饰材料，具有美观、耐久、防水等优点，在现代建筑中得到广泛应用。
本文档将介绍干挂石材幕墙的施工方案，包括材料准备、施工步骤、质量控制等内容。
材料准备在进行干挂石材幕墙的施工前，需要准备以下材料和工具：1. 石材板材：选择合适的石材材料，如大理石、花岗岩等。
确保石材板材的规格、质量和颜色符合设计要求。
2. 石材悬挂系统：选择适合的石材悬挂系统，如悬挂片、拉杆等。
确保悬挂系统的强度和稳定性。
3. 背板：选择合适的背板材料，如彩钢板、铝塑板等。
确保背板的质量和防水性能。
4. 粘接剂：选择合适的石材粘接剂，如无机胶、硅酮胶等。
确保粘接剂的粘结强度和耐候性。
5. 工具：包括切割机、电钻、螺丝刀、水平仪、量尺等。
施工步骤步骤一：准备工作1. 根据设计图纸确定幕墙板的尺寸和位置。
2. 清理幕墙板的安装位置，确保墙面平整、干净。
步骤二：安装背板1. 在幕墙板安装位置上预埋背板的安装支架，支架应垂直、水平并牢固固定。
2. 安装背板，将背板与支架相连固定。
步骤三：安装石材悬挂系统1. 根据悬挂系统的要求，在背板上固定悬挂片、拉杆等悬挂材料。
2. 使用水平仪保证悬挂系统的平整度。
步骤四：安装石材板材1. 切割石材板材，根据设计要求进行尺寸调整和造型加工。
2. 使用粘接剂将石材板材粘贴在悬挂系统上，确保粘结牢固。
3. 使用螺丝将石材板材与悬挂系统加固。
步骤五：质量控制1. 检查石材板材的质量和外观，确保无破损和色差。
2. 检查石材幕墙的平整度和垂直度，使用水平仪和垂直尺进行测量。
3. 检查石材幕墙与周边建筑构件的连接处，确保无松动和漏水。
安全注意事项在进行干挂石材幕墙施工时，需要注意以下安全事项：1. 石材板材较重，请使用合适的起重设备和人员配合操作，以避免人身伤害。
2. 使用电动工具时，请戴好防护眼镜和手套，避免发生意外。
3. 施工现场请设置警示标志，避免他人误入施工区域。
外墙干挂石材幕墙施工方案一、施工准备1.材料准备：根据设计要求，准备好干挂石材幕墙板材、安装支架、连接件和密封胶等材料，并进行品质检验和分类。
2.设备准备：准备好安装支架的专用工具和设备，如吊装机械、脚手架等，并进行检验和调试。
3.施工图纸阐明：施工前，施工负责人和施工人员应仔细阅读幕墙施工图纸，了解设计要求，熟悉施工顺序和装置方法。
二、施工方法1.清理和检查：清理外墙表面的杂质，并进行检查，确保基层表面平整、无裂缝。
2.安装支架：根据安装图纸的要求，进行支架的定位和安装，确保支架位置准确、稳定。
3.干挂板材的安装：按照设计图纸要求，将干挂板材安装在支架上，使用专用工具和连接件进行固定，确保板材平直、间距均匀。
4.连接件的安装：根据设计要求，安装连接件，将干挂板材之间连接起来，并确保连接紧密、牢固。
5.试装和调整：在整个施工过程中，要不断进行试装和调整，确保干挂板材和连接件的安装位置正确、牢固。
6.密封处理：通过在干挂板材之间和与建筑物之间进行密封胶的填充和处理，防止水和空气渗透，确保幕墙的隔热和隔音性能。
三、施工安全1.储存安全：对所有的施工材料进行分类和储存，确保安全，避免材料损坏和倒塌事故。
2.安全防护：施工现场应根据实际情况建立安全防护措施，如安装安全网、设置防护栏杆等，确保工人的人身安全。
3.施工操作安全：施工人员应穿戴好防护装备，正确使用并检查施工设备和工具，严禁违章作业。
4.灭火设备：施工现场应配备灭火设备，并进行演练，以备突发火灾等紧急情况。
总结：外墙干挂石材幕墙施工方案的设计和执行对保证施工质量和安全非常重要。
只有严格按照施工准备、施工方法和施工安全的要求进行操作，才能确保幕墙的质量和安全，提高建筑物的整体风貌和性能。

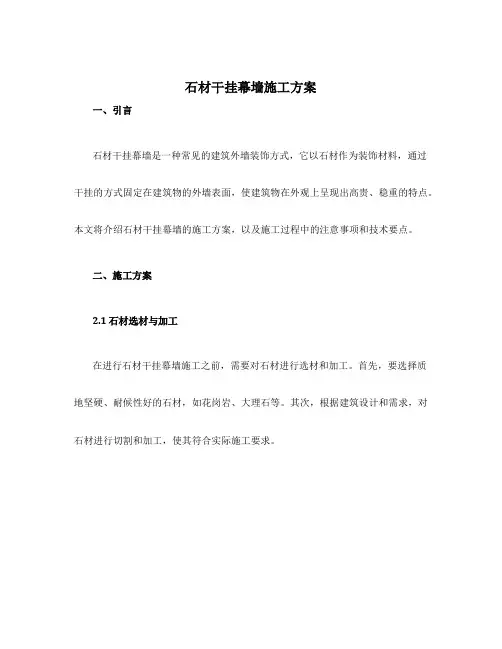

石材干挂幕墙施工方案一、引言石材干挂幕墙是一种常见的建筑外墙装饰方式，它以石材作为装饰材料，通过干挂的方式固定在建筑物的外墙表面，使建筑物在外观上呈现出高贵、稳重的特点。
本文将介绍石材干挂幕墙的施工方案，以及施工过程中的注意事项和技术要点。
二、施工方案2.1 石材选材与加工在进行石材干挂幕墙施工之前，需要对石材进行选材和加工。
首先，要选择质地坚硬、耐候性好的石材，如花岗岩、大理石等。
其次，根据建筑设计和需求，对石材进行切割和加工，使其符合实际施工要求。
2.2 干挂系统的选用干挂系统是石材干挂幕墙的重要组成部分，它主要用于石材的固定和支撑。
根据石材的重量、尺寸和建筑结构的特点，选择合适的干挂系统。
常用的干挂系统包括拉杆式、角铁式和点式等，具体选择应根据实际情况进行。
2.3 干挂幕墙的施工步骤2.3.1 定位和基准线的确定根据建筑设计和图纸要求，确定石材干挂墙的位置和基准线。
通过测量和标记确定挂点的位置，以便后续施工。
2.3.2 安装干挂系统根据选用的干挂系统，安装固定支撑结构。
通过螺栓或焊接等方式固定支撑结构，确保其稳固可靠。
2.3.3 石材安装将经过加工的石材按照设计要求一块块安装在支撑结构上。
使用专业工具和技术，确保石材的水平、垂直和整齐。
2.3.4 填缝和密封在石材之间的缝隙中填充耐候密封胶，以增强干挂幕墙的密封性和防水性能。
确保石材之间无缝隙，达到美观和防水的效果。
2.3.5 检验和验收施工完成后，进行干挂幕墙的检验和验收工作。
检查干挂系统的牢固程度，石材的安装质量和外观效果等，确保符合设计要求和施工标准。
三、注意事项和技术要点3.1 施工现场管理在施工过程中，要严格遵守安全操作规程，确保人员和设备的安全。
施工现场要进行规范管理，保持整洁有序，避免材料的损坏和丢失。
3.2 石材安装石材安装时要注意保护石材表面，避免刮花和污染。
在安装过程中，要使用垫片和抗震胶等辅助材料，增强石材的稳固性和抗震性能。
玻璃幕墙专项施工方案(1)一、前言在建筑行业中，玻璃幕墙作为一种新型现代建筑外墙装饰技术，具有透光性好、隔热性佳、美观大方等特点，被广泛应用于高层建筑、商业建筑等领域。
为了确保玻璃幕墙施工质量，我们制定了本专项施工方案。
二、施工前准备1. 物料准备在进行玻璃幕墙施工前，需要准备好各种材料，包括玻璃、铝框架、密封胶等。
确保所有材料质量合格，符合相关标准。
2. 设备准备准备好施工所需的各种设备，包括起重机、脚手架等，确保施工过程中安全高效进行。
三、施工流程1. 铝框架安装首先进行铝框架的安装，按照设计图纸要求进行精确的定位和安装，确保框架结构稳固可靠。
2. 玻璃安装在铝框架安装完毕后，开始进行玻璃的安装工作。
要注意保护好玻璃表面，避免划伤和污染。
3. 密封胶注射玻璃安装完成后，需要进行密封胶的注射工作，确保玻璃与铝框架之间的密封性能，防止水汽渗入。
四、施工质量控制1. 施工过程监控在施工过程中，需要对每个环节进行严格监控，确保施工质量符合设计要求。
2. 质量检测施工完成后，需要进行质量检测，检查玻璃幕墙的平整度、垂直度等指标，确保达到相关标准要求。
五、安全注意事项1. 确保作业人员安全在施工过程中，要严格执行安全操作规程，确保作业人员的安全。
2. 防止高空坠物在高空作业时，要加强对施工现场及周边的安全防护措施，防止高空坠物事故的发生。
六、总结通过本专项施工方案的实施，可以有效提高玻璃幕墙施工质量，确保施工过程安全顺利进行。
同时，也为今后类似工程的施工提供了有益经验。

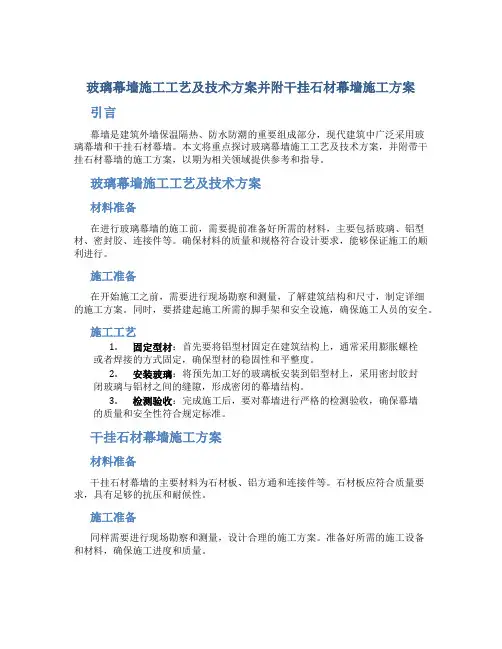

玻璃幕墙施工工艺及技术方案并附干挂石材幕墙施工方案引言幕墙是建筑外墙保温隔热、防水防潮的重要组成部分，现代建筑中广泛采用玻璃幕墙和干挂石材幕墙。
本文将重点探讨玻璃幕墙施工工艺及技术方案，并附带干挂石材幕墙的施工方案，以期为相关领域提供参考和指导。
玻璃幕墙施工工艺及技术方案材料准备在进行玻璃幕墙的施工前，需要提前准备好所需的材料，主要包括玻璃、铝型材、密封胶、连接件等。
确保材料的质量和规格符合设计要求，能够保证施工的顺利进行。
施工准备在开始施工之前，需要进行现场勘察和测量，了解建筑结构和尺寸，制定详细的施工方案。
同时，要搭建起施工所需的脚手架和安全设施，确保施工人员的安全。
施工工艺1.固定型材：首先要将铝型材固定在建筑结构上，通常采用膨胀螺栓或者焊接的方式固定，确保型材的稳固性和平整度。
2.安装玻璃：将预先加工好的玻璃板安装到铝型材上，采用密封胶封闭玻璃与铝材之间的缝隙，形成密闭的幕墙结构。
3.检测验收：完成施工后，要对幕墙进行严格的检测验收，确保幕墙的质量和安全性符合规定标准。
干挂石材幕墙施工方案材料准备干挂石材幕墙的主要材料为石材板、铝方通和连接件等。
石材板应符合质量要求，具有足够的抗压和耐候性。
施工准备同样需要进行现场勘察和测量，设计合理的施工方案。
准备好所需的施工设备和材料，确保施工进度和质量。
施工工艺1.基层处理：对建筑结构进行清理、防水处理，确保基层坚固和平整。
2.安装铝方通：将铝方通安装在基层上，并固定连接好，为石材板的安装提供支撑。
3.石材板安装：将预先加工好的石材板按照设计方案安装在铝方通上，要严格控制水平和垂直度，确保整体的美观和稳固。
4.密封处理：对石材板的接缝进行密封处理，采用专用的密封胶进行填充，防止水分侵入。
5.验收交付：完成干挂石材幕墙的施工后，进行验收工作，确保幕墙结构的牢固和外观的完整。
结语玻璃幕墙和干挂石材幕墙作为现代建筑的重要元素，施工过程中需要严格遵循相关标准和规范，确保施工质量和安全。
玻璃幕墙施工工艺及技术方案并附干挂石材幕墙施工方案集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#玻璃幕墙施工工艺及技术方案1、连接件安装工艺及技术方案《玻璃、铝板幕墙安装作业指导书》工艺流程说明：工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准预埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→记录。
基本操作说明：1.2.1 熟悉图纸：了解前段工序的变化更改及变更。
1.2.2熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。
1.2.3寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙与主体砼结构连接起来。
故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。
1.2.4对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mm。
1.2.5拉水平线控制水平高低及进深尺寸。
虽然予埋铁件时已控制水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。
1.2.6点焊：在连接件三维空间定位确定准确后要进行连接件的临时固定即点焊。
点焊时每个焊接面点2～3点，要保证连接件不会脱落。
点焊时要两人同时进行，一人固定位置；另一人点焊，这样协调施工同时两人都要做好各种防护；点焊人员必须是有焊工技术操作证者，以保证点焊的质量。
1.2.7验收检查。
对初步固定的连接件按层次逐个检查，主要检查三维空间误差，一定要将误差控制在误差范围内。
三维空间误差工地施工控制范围为垂直误差小于2mm，水平误差小于2mm，进深误差小于3 mm。
1.2.8加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。
烧焊操作时要按照焊接的规格及操作规定进行，一般情况下连接件的两边都必须满焊。
1.2.9验收：对烧焊好的连接件，现场管理人员要对其进行逐个检查验收，对不合格处进行返工改进，直至达到要求为止。
防腐：预埋铁件在模板拆除，凿除砼面层后进行过一次防腐处理，连接件在车间加工时亦进行过防腐处理，具体处理方法如下：（1）清理焊渣；（2）刷防锈漆；（3）刷保护面漆，有防火要求时要刷防火漆；2、竖梁定位放线工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》工艺流程说明：熟悉了解图纸要求，检查图纸是否有不清楚的地方，是否有弄不懂的问题→准备所有的工器具，做好准备工作→在施工现场找准所开线的位置→在关键层打水平线→寻找辅助层打水平线→找出竖梁放线定位点→将定位点加固→拉水平线→检查水平线的误差→调整误差→进行水平分割→复查水平分割的准确性→吊垂直线→检查垂直度→固定垂直线→检查所有放线的准确线→重点清查转角，变面位置的放线情况。
基本操作说明：2.2.1熟悉图纸的过程是对整个工程的了解，在施工前对施工面的图纸。
作出了全面了解，弄清整个位置的主导尺寸、转角、收口的处理方式，以及整个设计的风格，并对整个施工组织设计有明确的认识，对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法、方案2.2.2在正式前，要进行施工准备，准备的内容有：2.2.2.1人员准备。
人员准备括：人员、技术水平、新旧人员的搭配等情况。
2.2.2.2工器具准备。
在放线前对工器具的准备要检查是否缺什么、是否使用正常，仪器是否准确，误差是否在规定范围内。
2.2.2.3材料准备。
2.2.3在施工现场找准所开线的部位，并对其周围的环境进行了解，对照图纸将转角位、轴线位、变高高截面的位置一一对照，以保证放线时准确无误。
2.2.4选择好关键层，将关键层清理干净，防止杂物对开线的影响，在关键层找出关键点并固定好加固好此点，并对此点用水准仪抄平，以便按需要找水平线。
2.2.5根据幕墙施工需要，单纯在关键层打水平还不足以确定竖梁的定位，为了保证竖梁安装的误差在规定范围，在放线时还需要寻找一个辅助层打水平，以保证两点形成一根定位线，辅助层可以是一个或几个，视实际情况而定，一般情况下随楼层的层高面定，层数越多辅助层就越多，反之亦然。
2..确定了关键层、辅助层，在关键层上寻找竖梁放线的定位点。
定位点一般在变面接口处、转角处，在平面幕墙较长时可以是在平面中间，但此时必须调准位置，保证线、面空间的统一。
关键点不低于两个，随着各立面变化的复杂程度和整个施工方案和形式而决定关键点的多少。
2.2.7 找出所有的定位点，对定位点调整固定。
对定位点的调整固定要求：2.2.7.1定位点误差必须足够小。
2.2.7.2所有固定点材料应无明显塑性变化。
2.2.7.3 固定必须牢固、稳定。
2.2.8复核水平度。
从定位点拉水平线，水平线用20#铁线拉直用花蓝螺栓紧仔细拉紧，铁线一定要拉紧，有时可采用多个花蓝紧仔拉紧的办法。
在拉水平线之前要求对水平度进行复核，误差一定要小于1m m。
2.2.9在水平线拉好后，为防止出现误差，要求对拉好的水平线进行水平度复核，复核时一定要将铁线调至水平状态，必要时可在中间加辅助支点，以避免铁线下挠。
进行水平分割：水平线拉好调整后，进行水平分割，进行水平分割前必须做好以下准备工作：（1）查看图纸分格；（2）明了分格线与定位轴线的关系；（3）找出定位轴线的准确位置；（4）准备了工具，同时对圈尺等测量仪器村进行调校；（5）确定分割起点的定位轴线。
整个准备工作做好后着手水平分割，一般三人同时进行，一人主尺；一人复尺；一人定位。
每次分割后都要进行复检。
对水平分割的准确性的检查，在每次水平分割线分割完毕后都要求对此进行复查，方法有二种：（1）按原来的分割方法进行复尺，并按总长、分长复核闭合差。
（2）按相反方向复尺，并按总长、分长复核闭合差。
以上复查如出现分割误差大于2mm，则需要重新进行分割。
水平分割确定后，我们就需要根据水平分割吊垂直线，吊垂直线时应注意：（1）固定好吊线支座；（2）每根线都在分割点上；（3）分割点必须准确无误；（4）吊线时必须先察看是否有排栅或其它东西档住；（5）所吊垂线代表一根竖梁的安装位置，这就要求我们对水平分割与所吊垂线必须完全吻合；（6）在风力＞4级时不宜吊垂线；（7）吊线时，吊垂的重量根据情况可用重砝码的办法来减少风力对其的影响；（8）高层、超高层是采用经纬仪配合吊线。
吊垂线是一根一根的吊，同时用经纬仪进行辅助工作，如无外排栅的工程其垂直放线尽量使用经纬仪控制。
检查垂直度有：（1）经纬仪检查法：（2）水平辅助层定位点重合复检法；（3）自由复检法；①经纬仪检查是用经纬仪作为垂直验证，从所吊垂线中选择几个垂线用经纬仪进行复检，检查出误差要记录并寻拭原因进行调整这是一种最准确的办法；②水平辅助层法，通过查看辅助层分割点与定位层分割点是否重合来检查垂直吊线的准确性；③自由复检法任意选择一层作为检查层或选择一边区域进行复检具体方法参照①②得出误差后过去时行分析、记录、处理。
这是由于有时赶工，时间紧的情况下的应急办法，一般情况下不采取。
固定垂直线，为了防止受外界力的影响在调整好的垂直线要进行固定；固定时固定稳、准，同时避免外界冲力对其的影响，同时，要注意对所放线的保护，有条件的对固定完毕的垂直线用经纬仪重新校正。
至上道操作为止，放线部分的工作基本完成，随后将进入安装阶段，为保证安装阶段准确无误，对所放的线要进行全面验收复检；对不同区域进行互查，以保证不出错；保证其准确性是检查的重点，特别是转角位置的放线情况，由于转角位置玻璃分格位与竖梁分格位不在同一位置故放线时要注要换算同时要反复查对以防搞错。
3、竖梁安装工艺及技术方案幕墙构件的现场方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》工艺操作流程：检查竖梁型号、规格→对号就位→套芯套固定梁下端→穿螺栓固定梁上端→三维方向调正。
基本操作说明：3.2.1检查竖梁型号、规格：安装前先要熟悉图纸，同时要熟悉订料图，准确了解各部位使用何种竖梁，避免张冠李戴。
检查包括以下几个方面：①颜色是否正确，氧化膜是否合要求；②截面是否与的相符（包括截面高度、角度、壁厚等）；③长度是否合要求（是否扣除15mm变形缝）。
3.2.2对号就位：按照作业计划将要安装的竖梁运送到指定位置，同时注意其表面的保护。
3.2.3竖梁安装一般由下而上进行，带芯套的一端朝上。
第一根竖梁按悬垂构件先固定上端，调正后固定下端；第二根竖染将下端对准第一根竖梁上端的芯套用力将第二根竖染套上，并保留15mm的伸缩缝，再吊线或对位安装梁上端，依此往上安装。
若采用吊船施工，可将吊船在施工范围内的竖梁同时自下而上安装完，再水平移动吊船安装另一段立面的竖梁。
3.2.4竖梁完装后，对照上步工序测量定位线，对三维方向进行初调，保持误差＜1mm，待基本安装完后在下道工序中再进行全面调整。
4、横梁安装施工工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》工艺操作流程：施工准备→检查各材料质量→就位安装→检查。
基本操作说明：4.2.1施工准备：在横梁安装前要做好的施工准备有：第一，资料准备。
要认清图纸，注意分清开启扇位置，不能将横梁装错；第二，是材料准备。
要准备好各种所需材料，清查各材料的规格数是否符合要求，施工人员要有各横梁应在那儿就位的观点；第三，人员准备；第四，施工段现场的清理，由于有可能出现因排栅等原因横梁不能正常安装的情况，故在施工前要进行清理工作；第五，对横梁进行包装，以防止脏物污染横梁。
4.2.2检查各种材料质量：在安装前要对所使用的材料质量进行合格检查，包括检查横梁是否已被破坏，冲口是否按要求冲口，同时所有冲口边是否有变形，是否有毛刺边等，如发现类似情况要将其清理后再进行安装。
4.2.3就位安装：横梁就位安装先找好位置，将横梁角码予置于横梁两端，再将横梁垫圈预置于横梁两端，用Ф6×80不锈钢螺栓穿过横梁角码，垫圈及竖梁，逐渐收紧不锈钢螺栓，同时注意，观察横梁角码的就位情况，调整好各配件的位置以保证横梁的安装质量。
.检查：横梁安装完成后要对横梁进行检查，主要查以下几个内容：各种横梁的就位是否有错，横梁与竖染接口是否吻合，横梁热圈是否规范整齐，横梁是否水平，横梁外侧面是否与竖梁外侧面同一平面上等。
5、玻璃安装工艺及技术方案幕墙构件的现场施工方法和技术措施详见：附件二、《玻璃、铝板幕墙安装作业指导书》工艺操作流程：施工准备→检查验收玻璃板块→将玻璃板块按层次堆放→初安装→调整→固定→验收。
基本操作说明：5.2.1施工准备：由于板块安装在整个幕墙安装中是最后的成品环节，在施工前要做好充分的准备工作。
准备工作包括人员准备、材料准备、施工现场准备。
