发电厂锅炉水平烟道和后竖井附近振动及主蒸汽管异音检查分析

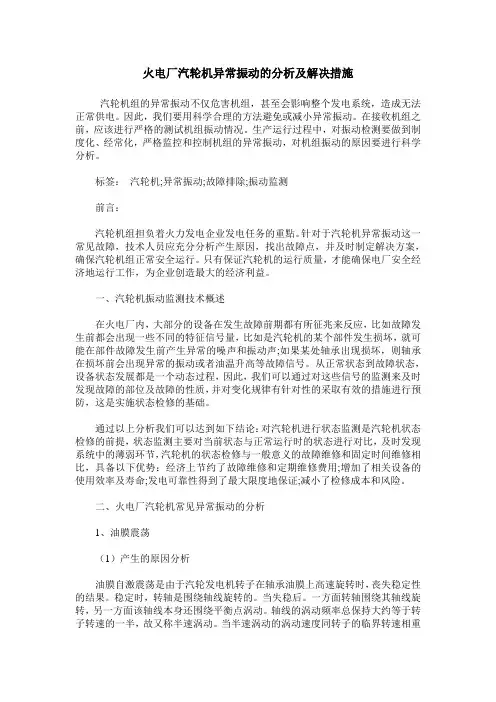

火电厂汽轮机异常振动的分析及解决措施汽轮机组的异常振动不仅危害机组，甚至会影响整个发电系统，造成无法正常供电。

因此，我们要用科学合理的方法避免或减小异常振动。

在接收机组之前，应该进行严格的测试机组振动情况。

生产运行过程中，对振动检测要做到制度化、经常化，严格监控和控制机组的异常振动，对机组振动的原因要进行科学分析。

标签：汽轮机;异常振动;故障排除;振动监测前言：汽轮机组担负着火力发电企业发电任务的重點。

针对于汽轮机异常振动这一常见故障，技术人员应充分分析产生原因，找出故障点，并及时制定解决方案，确保汽轮机组正常安全运行。

只有保证汽轮机的运行质量，才能确保电厂安全经济地运行工作，为企业创造最大的经济利益。

一、汽轮机振动监测技术概述在火电厂内，大部分的设备在发生故障前期都有所征兆来反应，比如故障发生前都会出现一些不同的特征信号量，比如是汽轮机的某个部件发生损坏，就可能在部件故障发生前产生异常的噪声和振动声;如果某处轴承出现损坏，则轴承在损坏前会出现异常的振动或者油温升高等故障信号。

从正常状态到故障状态，设备状态发展都是一个动态过程，因此，我们可以通过对这些信号的监测来及时发现故障的部位及故障的性质，并对变化规律有针对性的采取有效的措施进行预防，这是实施状态检修的基础。

通过以上分析我们可以达到如下结论：对汽轮机进行状态监测是汽轮机状态检修的前提，状态监测主要对当前状态与正常运行时的状态进行对比，及时发现系统中的薄弱环节，汽轮机的状态检修与一般意义的故障维修和固定时间维修相比，具备以下优势：经济上节约了故障维修和定期维修费用;增加了相关设备的使用效率及寿命;发电可靠性得到了最大限度地保证;减小了检修成本和风险。

二、火电厂汽轮机常见异常振动的分析1、油膜震荡（1）产生的原因分析油膜自激震荡是由于汽轮发电机转子在轴承油膜上高速旋转时，丧失稳定性的结果。

稳定时，转轴是围绕轴线旋转的。

当失稳后。

一方面转轴围绕其轴线旋转，另一方面该轴线本身还围绕平衡点涡动。

机械化工 发电厂中机组常见的振动原因及分析王时威（内蒙古华能兴安热电有限责任公司，内蒙古 乌兰浩特 137400）摘要：机组运行中经常出现振动超标现象，可进行转速试验、负荷试验、真空试验、轴承油膜试验、外特性实验、励磁电流试验等找到好的解决办法。

关键词：汽轮机；振动；试验现在大功率汽轮机发电机组，是一种结构复杂的高速动力机械。

机组产生振动的情况是复杂的，引起的原因也是各种各样的，下面就电厂运行中机组经常出现振动现象的原因进行分析，并进行一些相关试验，找到好的解决办法。

1 转速试验（1）转速试验的目的：是判别振动是否由于转子偏心所引起，并且可以找出机组的共振转速和工作转速接近的程度，检查和轴承座相连的支撑系统（包括基础、管道）是否存在共振现象。

（2）转子上质量不平衡引起的振动频率和转速是一致的，波形是正弦波，相位单一而稳定，径向振幅较大，这是最常见的振动原因。

如果波形不是标准的正弦波，而是含有多种频率但主要波形频率和转速相符，振动原因往往还是质量不平衡。

有时平衡了主波表示的振动后，其他频率的谐波分量也相应减少。

（3）对于刚性转子，质量不平衡产生的离心力和转速平方成正比。

但是由于转轴在离心力作用下会变形，振动和转速的平方不完全符合正比关系，然而还是能够看出变化的趋势。

（4）转子中心不正是指二转子的靠背轮有开口差，然而只要靠背轮止口不是很松，拧紧靠背轮螺丝后转子将自然同心，如果止口很松或没有止口，接上以后两个转子是偏心的；另一种是靠背轮平面瓢偏，连接以后，转子另一端会发生摇头（晃度）。

这后两种情况都会产生振动，然而瓢偏的影响较大，检修时要尽量减少和避免。

（5）轴承中心标高不在同一高度，并不影响转轴中心线的同心度，只会影响轴承上负载分配，或使转轴的临界转速偏移。

对于小型机组，一般问题不大。

但大型机组轴瓦上的比压的变化有时会引起振动增大。

因此，大型机组常在冷态下将轴承中心高度预作调整，以保证热态下比压达到设计值。

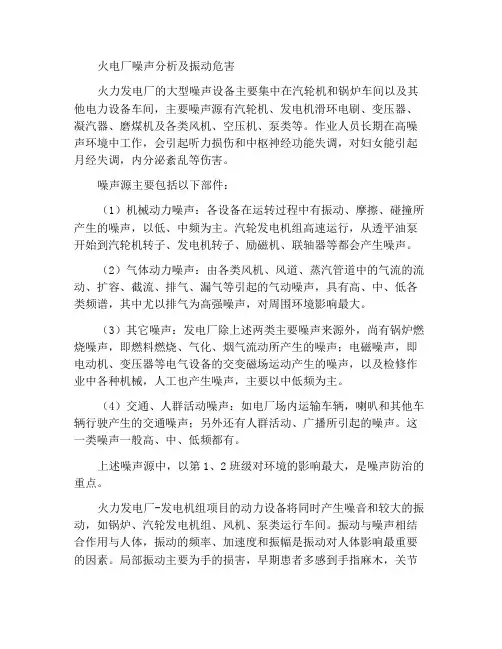

火电厂噪声分析及振动危害火力发电厂的大型噪声设备主要集中在汽轮机和锅炉车间以及其他电力设备车间，主要噪声源有汽轮机、发电机滑环电刷、变压器、凝汽器、磨煤机及各类风机、空压机、泵类等。

作业人员长期在高噪声环境中工作，会引起听力损伤和中枢神经功能失调，对妇女能引起月经失调，内分泌紊乱等伤害。

噪声源主要包括以下部件：（1）机械动力噪声：各设备在运转过程中有振动、摩擦、碰撞所产生的噪声，以低、中频为主。

汽轮发电机组高速运行，从透平油泵开始到汽轮机转子、发电机转子、励磁机、联轴器等都会产生噪声。

（2）气体动力噪声：由各类风机、风道、蒸汽管道中的气流的流动、扩容、截流、排气、漏气等引起的气动噪声，具有高、中、低各类频谱，其中尤以排气为高强噪声，对周围环境影响最大。

（3）其它噪声：发电厂除上述两类主要噪声来源外，尚有锅炉燃烧噪声，即燃料燃烧、气化、烟气流动所产生的噪声；电磁噪声，即电动机、变压器等电气设备的交变磁场运动产生的噪声，以及检修作业中各种机械，人工也产生噪声，主要以中低频为主。

（4）交通、人群活动噪声：如电厂场内运输车辆，喇叭和其他车辆行驶产生的交通噪声；另外还有人群活动、广播所引起的噪声。

这一类噪声一般高、中、低频都有。

上述噪声源中，以第1、2班级对环境的影响最大，是噪声防治的重点。

火力发电厂-发电机组项目的动力设备将同时产生噪音和较大的振动，如锅炉、汽轮发电机组、风机、泵类运行车间。

振动与噪声相结合作用与人体，振动的频率、加速度和振幅是振动对人体影响最重要的因素。

局部振动主要为手的损害，早期患者多感到手指麻木，关节不灵活；晚期肢端痉挛、多汗等。

全身振动主要为足部周围神经与血管改变，常感足痛、足易疲劳等。

动力与电气工程DOI：10.16661/ki.1672-3791.2005-5042-0118火电厂汽水管道振动的原因及解决对策①徐登亮(陕西国华锦界能源有限责任公司 陕西神木 719319)摘 要：火电厂的锅炉汽水管道分布比较广，而且比较复杂，对于锅炉的安全运行具有重要的作用。

在实际的运行中，由于受到管道振动影响，有可能会引发锅炉泄露，甚至会引起锅炉爆炸等故障，威胁火电厂的正常运行，导致企业遭受经济损失。

采取有效的防振措施，对于电厂的稳定运行具有重要的意义。

该文分析了火电厂汽水管道产生振动的原因，结合实际工作经验，给出了解决汽水管道振动的解决对策。

关键词：火电厂 汽水管道 振动 原因 解决对策中图分类号：TM621 文献标识码：A 文章编号：1672-3791(2020)12(a)-0055-03 Causes and Solutions of Vibration of Steam and Water Pipesin Thermal Power PlantsXU Dengliang(Shaanxi Guohua Jinjie Energy Co., Ltd., Shenmu, Shaanxi Province, 719319 China) Abstract: The boiler steam and water pipelines of thermal power plants are widely distributed and complicated, which play an important role in the safe operation of boilers. In actual operation, due to the impact of pipeline vibration, it may cause boiler leakage, and even cause boiler explosion and other faults, threatening the normal operation of thermal power plants and causing economic losses to the enterprise.Taking effective anti-vibration measures to avoid the vibration of the steam and water pipeline is of great significance to the stable operation of the power plant. The article analyzes the reasons for the vibration of steam and water pipelines in thermal power plants, and combines actual work experience to give solutions to solve the vibration of steam and water pipelines for reference.Key Words: Thermal power plant; Soda pipe; Vibration; The reason; Solutions火电厂的汽水管道主要包括给水管道、蒸汽管道以及疏水管道等，是锅炉和汽轮机及附属设备的连接部件，是将热能转化为机械能的重要部件，对于机组的安全运行有重要的作用。

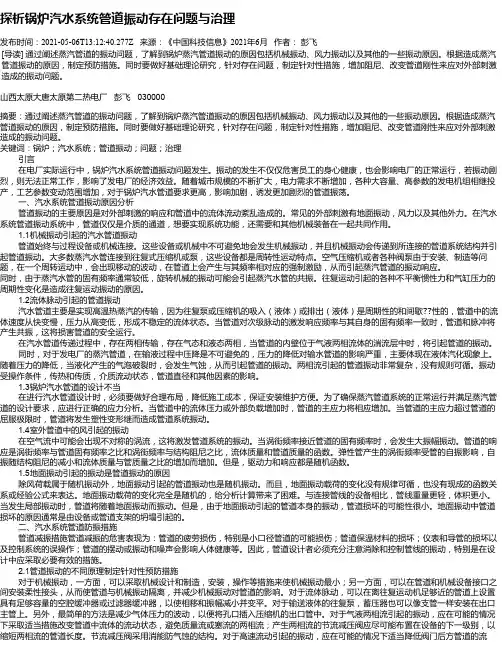

探析锅炉汽水系统管道振动存在问题与治理发布时间：2021-05-06T13:12:40.277Z 来源：《中国科技信息》2021年6月作者：彭飞[导读] 通过阐述蒸汽管道的振动问题，了解到锅炉蒸汽管道振动的原因包括机械振动、风力振动以及其他的一些振动原因。

根据造成蒸汽管道振动的原因，制定预防措施。

同时要做好基础理论研究，针对存在问题，制定针对性措施，增加阻尼、改变管道刚性来应对外部刺激造成的振动问题。

山西太原大唐太原第二热电厂彭飞 030000摘要：通过阐述蒸汽管道的振动问题，了解到锅炉蒸汽管道振动的原因包括机械振动、风力振动以及其他的一些振动原因。

根据造成蒸汽管道振动的原因，制定预防措施。

同时要做好基础理论研究，针对存在问题，制定针对性措施，增加阻尼、改变管道刚性来应对外部刺激造成的振动问题。

关键词：锅炉；汽水系统；管道振动；问题；治理引言在电厂实际运行中，锅炉汽水系统管道振动问题发生。

振动的发生不仅仅危害员工的身心健康，也会影响电厂的正常运行，若振动剧烈，则无法正常工作，影响了发电厂的经济效益。

随着城市规模的不断扩大，电力需求不断增加，各种大容量、高参数的发电机组相继投产，工艺参数变动范围增加，对于锅炉汽水管道要求更高，影响加剧，诱发更加剧烈的管道振荡。

一、汽水系统管道振动原因分析管道振动的主要原因是对外部刺激的响应和管道中的流体流动紊乱造成的。

常见的外部刺激有地面振动，风力以及其他外力。

在汽水系统管道振动系统中，管道仅仅是介质的通道，想要实现系统功能，还需要和其他机械装备在一起共同作用。

1.1机械振动引起的汽水管道振动管道始终与过程设备或机械连接。

这些设备或机械中不可避免地会发生机械振动，并且机械振动会传递到所连接的管道系统结构并引起管道振动。

大多数蒸汽水管连接到往复式压缩机或泵，这些设备都是周转性运动特点。

空气压缩机或者各种阀泵由于安装、制造等问题，在一个周转运动中，会出现移动的波动，在管道上会产生与其频率相对应的强制激励，从而引起蒸汽管道的振动响应。

某核电厂主蒸汽管道振动原因分析及解决方案探讨发布时间：2022-02-16T08:27:40.483Z 来源：《中国电业》（发电）》2021年第16期作者：徐安邦[导读] 某电厂发电机组自投产以来，主蒸汽管道连续多组支吊架出现位移严重异常，管道偏离设计状态线，给机组的安全运行带来较大调整。

支吊装置是管道系统的重要组成部分，起着承受管道荷载、控制管道位移量的重要作用。

支吊架位移异常直接反映出管道热位移与设计值相差较大，对管系应力状态产生了严重影响，长期运行对管道的安全运行会产生隐患。

基于此，本篇文章对某核电厂主蒸汽管道振动原因分析及解决方案进行研究，以供参考。

徐安邦身份证号码：37078619820115xxxx 中电投广西核电有限公司摘要：某电厂发电机组自投产以来，主蒸汽管道连续多组支吊架出现位移严重异常，管道偏离设计状态线，给机组的安全运行带来较大调整。

支吊装置是管道系统的重要组成部分，起着承受管道荷载、控制管道位移量的重要作用。

支吊架位移异常直接反映出管道热位移与设计值相差较大，对管系应力状态产生了严重影响，长期运行对管道的安全运行会产生隐患。

基于此，本篇文章对某核电厂主蒸汽管道振动原因分析及解决方案进行研究，以供参考。

关键词：某核电厂；主蒸汽管道；振动原因分析；解决方案引言蒸汽发生器作为一回路系统主设备，主要功能包括：①将一回路冷却剂的热量通过传热管传递给二回路的给水，加热给水至沸腾，经过汽水分离后产生驱动汽轮发电机组的干饱和蒸汽；②作为一回路压力边界，承受一回路压力，并与一回路其它压力边界共同构成防止放射性裂变产物逸出的第3道安全屏障；③在预期运行事件、设计基准事故况以及过渡工况下保证反应堆装置的可靠冷却。

蒸汽发生器主要组成包括：蒸汽发生器壳体、换热表面、一回路冷却剂集流管、主给水分配装置、应急给水分配装置、化学冲洗水分配装置、水下均汽板、上部蒸汽孔板、液位指示装置、液位在线监测装置、蒸汽接管、支承装置、液压阻尼器和液位波动箱。

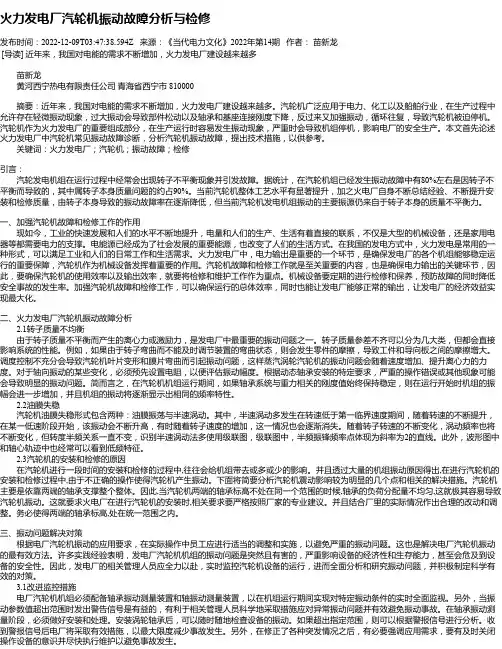

火力发电厂汽轮机振动故障分析与检修发布时间：2022-12-09T03:47:38.594Z 来源：《当代电力文化》2022年第14期作者：苗新龙[导读] 近年来，我国对电能的需求不断增加，火力发电厂建设越来越多苗新龙黄河西宁热电有限责任公司青海省西宁市 810000摘要：近年来，我国对电能的需求不断增加，火力发电厂建设越来越多。

汽轮机广泛应用于电力、化工以及船舶行业，在生产过程中允许存在轻微振动现象，过大振动会导致部件松动以及轴承和基座连接刚度下降，反过来又加强振动，循环往复，导致汽轮机被迫停机。

汽轮机作为火力发电厂的重要组成部分，在生产运行时容易发生振动现象，严重时会导致机组停机，影响电厂的安全生产。

本文首先论述火力发电厂中汽轮机常见振动故障诊断，分析汽轮机振动故障，提出技术措施，以供参考。

关键词：火力发电厂；汽轮机；振动故障；检修引言：汽轮发电机组在运行过程中经常会出现转子不平衡现象并引发故障。

据统计，在汽轮机组已经发生振动故障中有80%左右是因转子不平衡而导致的，其中属转子本身质量问题的约占90%。

当前汽轮机整体工艺水平有显著提升，加之火电厂自身不断总结经验、不断提升安装和检修质量，由转子本身导致的振动故障率在逐渐降低，但当前汽轮机发电机组振动的主要振源仍来自于转子本身的质量不平衡力。

一、加强汽轮机故障和检修工作的作用现如今，工业的快速发展和人们的水平不断地提升，电量和人们的生产、生活有着直接的联系，不仅是大型的机械设备，还是家用电器等都需要电力的支撑。

电能源已经成为了社会发展的重要能源，也改变了人们的生活方式。

在我国的发电方式中，火力发电是常用的一种形式，可以满足工业和人们的日常工作和生活需求。

火力发电厂中，电力输出是重要的一个环节，是确保发电厂的各个机组能够稳定运行的重要保障，汽轮机作为机械设备发挥着重要的作用。

汽轮机故障和检修工作就是至关重要的内容，也是确保电力输出的关键环节，因此，要确保汽轮机的使用效率以及输出效率，就要将检修和维护工作作为重点。

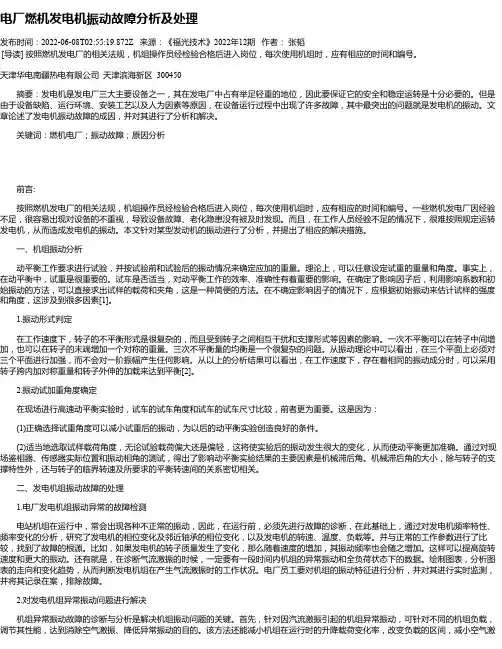

电厂燃机发电机振动故障分析及处理发布时间：2022-06-08T02:55:19.872Z 来源：《福光技术》2022年12期作者：张韬[导读] 按照燃机发电厂的相关法规，机组操作员经检验合格后进入岗位，每次使用机组时，应有相应的时间和编号。

天津华电南疆热电有限公司天津滨海新区 300450摘要：发电机是发电厂三大主要设备之一，其在发电厂中占有举足轻重的地位，因此要保证它的安全和稳定运转是十分必要的。

但是由于设备缺陷、运行环境、安装工艺以及人为因素等原因，在设备运行过程中出现了许多故障，其中最突出的问题就是发电机的振动。

文章论述了发电机振动故障的成因，并对其进行了分析和解决。

关键词：燃机电厂；振动故障；原因分析前言:按照燃机发电厂的相关法规，机组操作员经检验合格后进入岗位，每次使用机组时，应有相应的时间和编号。

一些燃机发电厂因经验不足，很容易出现对设备的不重视，导致设备故障、老化隐患没有被及时发现。

而且，在工作人员经验不足的情况下，很难按照规定运转发电机，从而造成发电机的振动。

本文针对某型发动机的振动进行了分析，并提出了相应的解决措施。

一、机组振动分析动平衡工作要求进行试验，并按试验前和试验后的振动情况来确定应加的重量。

理论上，可以任意设定试重的重量和角度。

事实上，在动平衡中，试重是很重要的。

试车是否适当，对动平衡工作的效率、准确性有着重要的影响。

在确定了影响因子后，利用影响系数和初始振动的方法，可以直接求出试样的载荷和夹角，这是一种简便的方法。

在不确定影响因子的情况下，应根据初始振动来估计试样的强度和角度，这涉及到很多因素[1]。

1.振动形式判定在工作速度下，转子的不平衡形式是很复杂的，而且受到转子之间相互干扰和支撑形式等因素的影响。

一次不平衡可以在转子中间增加，也可以在转子的末端增加一个对称的重量。

三次不平衡量的均衡是一个很复杂的问题。

从振动理论中可以看出，在三个平面上必须对三个平面进行加强，而不会对一阶振幅产生任何影响。

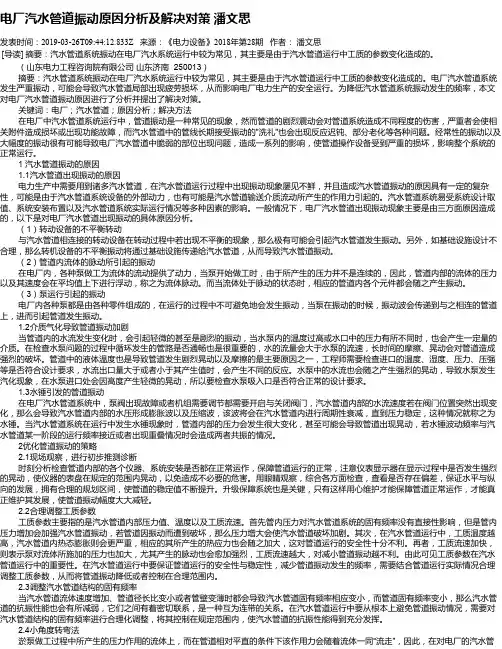

电厂汽水管道振动原因分析及解决对策潘文思发表时间：2019-03-26T09:44:12.833Z 来源：《电力设备》2018年第28期作者：潘文思[导读] 摘要：汽水管道系统振动在电厂汽水系统运行中较为常见，其主要是由于汽水管道运行中工质的参数变化造成的。

（山东电力工程咨询院有限公司山东济南 250013）摘要：汽水管道系统振动在电厂汽水系统运行中较为常见，其主要是由于汽水管道运行中工质的参数变化造成的。

电厂汽水管道系统发生严重振动，可能会导致汽水管道局部出现疲劳损坏，从而影响电厂电力生产的安全运行。

为降低汽水管道系统振动发生的频率，本文对电厂汽水管道振动原因进行了分析并提出了解决对策。

关键词：电厂；汽水管道；原因分析；解决方法在电厂中汽水管道系统运行中，管道振动是一种常见的现象，然而管道的剧烈震动会对管道系统造成不同程度的伤害，严重者会使相关附件造成损坏或出现功能故障，而汽水管道中的管线长期接受振动的"洗礼"也会出现反应迟钝、部分老化等各种问题。

经常性的振动以及大幅度的振动很有可能导致电厂汽水管道中脆弱的部位出现问题，造成一系列的影响，使管道操作设备受到严重的损坏，影响整个系统的正常运行。

1 汽水管道振动的原因1.1汽水管道出现振动的原因电力生产中需要用到诸多汽水管道，在汽水管道运行过程中出现振动现象屡见不鲜，并且造成汽水管道振动的原因具有一定的复杂性，可能是由于汽水管道系统设备的外部动力，也有可能是汽水管道输送介质流动所产生的作用力引起的。

汽水管道系统易受系统设计取值、系统安装布置以及汽水管道系统实际运行情况等多种因素的影响。

一般情况下，电厂汽水管道出现振动现象主要是由三方面原因造成的，以下是对电厂汽水管道出现振动的具体原因分析。

（1）转动设备的不平衡转动与汽水管道相连接的转动设备在转动过程中若出现不平衡的现象，那么极有可能会引起汽水管道发生振动。

另外，如基础设施设计不合理，那么转机设备的不平衡振动将通过基础设施传递给汽水管道，从而导致汽水管道振动。
