电功率图像经典题

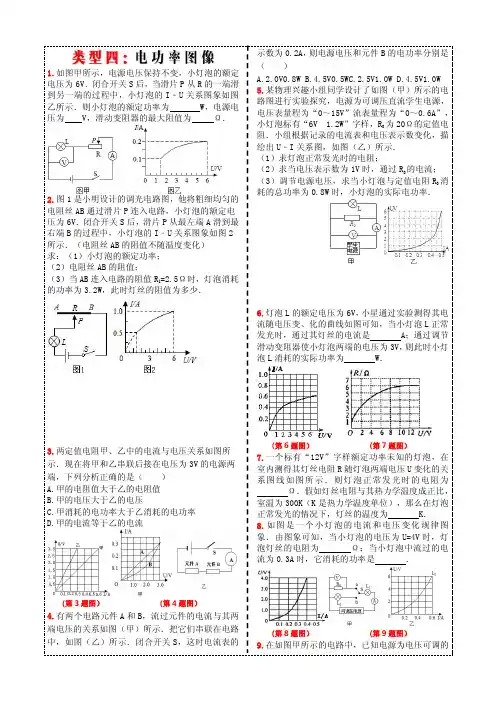

电功率图像问题
1、（201４南京)1．(９分)（2０14•南京）在综合实践活动课上,小明设计了如图所示的模拟调光灯电路,此电路中电源电压不变，灯泡L 标有“6V 3Ｗ”字样，定值电阻R １的阻值为６Ω，将滑动变阻器R 2的滑片P 置于最右端,闭合开关,电压表和电流表示数分别为6V 和0．3A ；移动滑片P 至某一位置，电压表和电流表示数分别为1V 和0．5Ａ. （１)灯泡Ｌ正常发光时的电阻多大？
（2）滑动变阻器Ｒ2的滑片Ｐ在最右端时,闭合开关,灯泡Ｌ的实际功率多大？
（3）为使灯泡安全工作,R ２的滑片能自由滑动，且滑片P 滑到某一端时灯泡能正常发光,应采取怎样的保护措施?请具体说明
.
2、.(德阳市201４年)如右图所示,电源电压不变,当S １、S 2同时闭合时，电流表示数是0.3A ，电压表示数是6V ,则Ｒ1=__＿_＿_＿＿_Ω。

若两表位置互换，S 2闭合、S 1断开时，电流表示数是0.2A,则R 2消耗的功率为_＿__＿＿___W 。

..
（德阳市２01４年)在图甲所示的电路中,已知电源为电压可调的直流学生电源，R 0是定值电阻，灯泡L 1的额定电压为8V ，图乙是灯泡L 2的Ｕ－I 图象。

(1)当开关S 接a 时，电压表示数为1.０Ｖ，电流表示数为０.2５A ，求R 0的阻值;
(２)当开关S 接ａ时，调节电源电压,使灯泡L,正常发光，此时R 0消耗的功率为1W,求灯泡L 1的额定功率;
(3)开关Ｓ接b 时,通过调节电源电压使灯泡L 1正常发光，1min 该电路消耗电能是多少?
３、(湖北省咸宁市2014年)(6分）如图1８甲所示电路，电源两端电压U 不变，R 1是定值电阻，R 2
是滑动变阻器。

当开关Ｓ闭合后，改变滑动变阻器接入电路的电阻,其电流与电压的关系如图１８乙所示。

求:
⑴滑动变阻器R 2接入电路的最大阻值为 Ω,电源两端电压为 V;
⑵定值电阻R １的电阻值; ⑶电路消耗电功率的最大值。

2、家用电灭蚊器的发热部分使用了PT Ｃ发热材料，它的电阻随温度变化规律如图所
示．使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为 W,如果这只电灭蚊器的平均电功率为５W,按一天工作10h 计算,这只家用电灭蚊器一个月（按３０天计算）消耗电能 ｋW·h;当发热体温度继续上升时，电灭蚊器发热体的电阻会 ;它的电功率会 (最后两空选填“增大”、“不
01356242.04.06.02L U/V I/A 乙
S R 2 U A V R 1 U/V 0 I/A 0.2 0.4 2 0.8 0.6 8
6
4
变”、“减小”)．
4、.（７分)(２0１4•常德)在实际生活中电池本身是有电阻的,因此,实际的电池可以等效为一个没有电阻的理想电池和一个阻值一定的电阻串联而成.在如图甲所示电路中,电源由几个相同的铅蓄电池组成(每节电压为2Ｖ)．合上开关Ｓ，变阻器的滑片从A端滑到B端的过程中,电路中的一些物理量的变化,如图乙、丙、丁所示，图乙表示电压表示数与电流表示数的关系关系；图丙表示滑动变阻器的功率跟电压表示数的关系；图丁表示铅蓄电池输出电能的效率η与变阻器接入电路电阻大小的关系，b点时η最大．不计电表、导线对电路的影响，求：
(1)每节铅蓄电池的阻值；
(2)铅蓄电池的节数；
(3）变阻器的总电阻.
5、利用标有“6V 6W”的灯泡Ｌ1和“６V 3W”的灯泡L2进行实验。

(1）当Ｌ1正常发光时，通过Ｌ2的电流为_＿__＿A;
（2)如图1甲所示，A,B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。

现将两灯连入如图1乙所示电路中,使其中一个灯泡正常发光,则电路消耗的总功率为＿_＿＿＿W。

6、:图１是小灯泡中的电流随它两端电压变化的图象。

将此灯泡接入图2所示电路中,闭合开关S后，小灯泡实际功率为1 W；再闭合开关S1后，电流表示数变化了０.1Ａ，则电阻R的阻值是＿__ Ω，此时电路消耗的总功率是_____W．
7、：如图1所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为2０Ω，定值电阻Ｒ0为5Ω.闭合开关后,移动滑片，发现能使电流表（“0~0.6A”或“0~3A”)和电压表（“0~3V”或“0~１5V”）的指针同时达到满刻度线。

则R0的电功率与电流的关系图象可能是图２中的
（)
8、图甲所示的热熔胶枪是一种装修工具,用于材料涂胶。

它的内部有2只相同的PＴC(正温度系数）加热元件，其工作电路如图乙所示,扣动扳机能使固体胶条向前挤压,联动开关S同时掷向Ａ、B,枪口冒出胶液,松开扳机,联动开关S同时掷向B、C。

单只PTC元件的电阻随温度的变化如图丙所示。

关于PTC元件的工作情况,下列说法中正确的是（)
A.扣动扳机,两只PTＣ元件串联在电路中
B.松开扳机，只有一只ＰTC元件接入电路
C．松开扳机,当温度为8０℃时,电路消耗的电功率为55Ｗ
D．扣动扳机,当温度为180℃时,１min电路消耗的电能为480０J
9、:如图甲所示，Ｌ上标有“6Ｖ3Ｗ”字样，电流表量程为0～0.6A，电压表量程为
０~1５V,变阻器R的最大电阻为100 Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ｒ a ，电流表示数为I a，只闭合S２,移动滑片P,变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片P置于b点时，电压表示数U b=8V,电流表示数为I b，已知Ｒ a ：R 0=１2：5,I ａ：I b =３:5,（灯丝电阻不随温度变化）求:
（1）小灯泡的电阻；
（２)定值电阻Ｒ０和电源电压（20 Ω1８ｖ)；
(3 ）在电表的示数不超过量程,灯泡两端的电压不超过额定值的情况下，只闭合Ｓ1时,变阻器连入电路的最小电阻为多少；只闭合Ｓ２时，电路消耗的最小功率为多少(２.7ｗ）
１0、小灯泡Ｌ上标有“2.５V”字样，它的电阻随它两端电压变化的图象如图甲所示。

将小灯泡L和电阻Ｒ0 接入图乙所示的电路中,电源电压为3V,且保持不变。

当开关S闭合时,小灯泡L恰好能正常发光。

下列说法不正确
．．．的是( )ﻩ
A.电阻R ０的阻值为2 Ω
B.开关S闭合时，小灯泡L的电阻为10 Ω
Ｃ．小灯泡L的额定功率为0.6２5 W
D.开关S断开时，小灯泡L的电阻为0 Ω
11、如图甲所示，额定电压为20V的灯泡L与滑动变阻器Ｒ串联接入点路，电源电压为24Ｖ．灯泡L的I-U图象如图乙所示,当灯泡正常发光时，求:
(1）通过灯泡的电流和灯泡所消耗的电功率;
(２)滑动变阻器接入电路的阻值。

乙。
