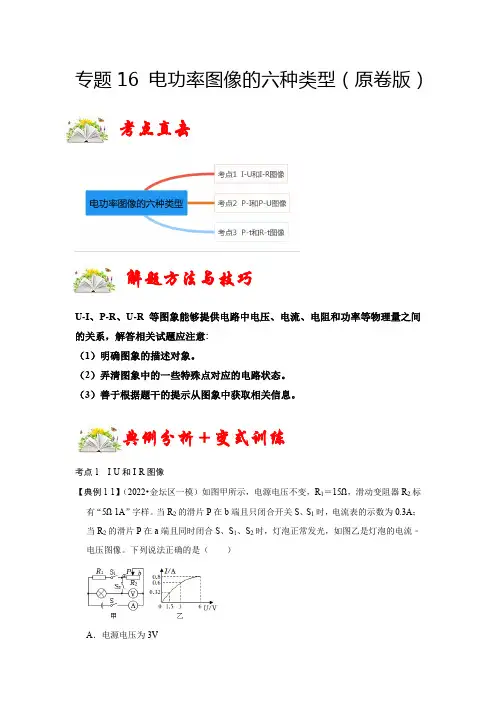

中考物理试题分类汇编(五)电功率图像分析专题

2024年中考物理专题复习—电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知，当电压一定时，电阻越小，电功率越大；电阻越大，电功率越小。

阻小温高功率大，阻大温低功率小。

例1.如图所示，电阻R1>R2，电源电压均为U，在相同时间内，图甲电路中电阻产生的总热量为Q甲，图乙电路中电阻产生的总热量为Q乙，图丙电路中电阻产生的总热量为Q丙，图丁电路中电阻产生的总热量为Q丁，则（）A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案：C。

例2.电源电压不变时，在相同的时间内，两电阻串联时总电阻最________，产生的总热量最________，发热功率最________；两电阻并联时总电阻最________产生的总热量最________,发热功率最________。

如果电热器处于两电阻串联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位；如果电热器处于两电阻并联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位。

答案：大；小；小；小；多；大；低；高。

例3.如图所示是电热水壶的工作电路图，闭合开关S，当电热水壶处于加热状态时，开关S2处于________状态。

若电热水壶在加热状态时的功率为1210W，则电阻R1=________Ω。

如果保温状态下电热水壶的总功率是加热状态时的10%，则保温状态下R2的电功率为________W。

答案：闭合；40；108.9。

例4.如图所示是某种电热器工作的部分电路图，电源电压U =220V 不变，两根电热丝的电阻关系为R 1=2R 2，通过旋转扇形开关S ，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W 。

求：（1）R 1和R 2的电阻值。

（2）电热器处于高温挡时的总功率。

电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。

2.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16VD．该电路的最大电功率为7.2W3.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。

只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．4.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W5.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1， S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。

下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω6.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

【中考物理】鲁教版2023届第一轮复习分类专题—电功率图像分析（基础篇）1.（2022北京）额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。

关于这三个用电器，下列判断正确的是（ ）A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最小D. 在一个月内，电热水壶消耗的电能一定最多2.（2022哈尔滨）如图所示，是小灯泡L和电阻R的电流与电压关系的图像。

下列说法正确的是（ ）A. 电阻R的电阻值是10ΩB. 当通过L的电流是0.2A的时候，其消耗的电功率是0.8WC. 仅把L、R并联在电压是2V的电路中，干路里的电流是0.4AD. 仅把L、R串联在电路中，当电流是0.2A时，它们两端总电压是4V3.（2022湖北武汉）如图所示为导体甲的电流随电压变化的图像，定值电阻乙的阻值为5Ω。

下列说法错误的是（ ）A. 甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB. 甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC. 甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD. 甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W4.（2022大庆）如图甲所示，电源电压保持不变，闭合开关S，调节电阻箱。

电压表示数与电流表示数关系图像如图乙所示，其中I0是电阻箱阻值为零时的电流，则下列说法正确的是（ ）A. 定值电阻R 0阻值大小为0I U B. 电阻箱两端电压随电流增大而增大C. 电路消耗的总功率最大值在数值上等于图形S 3与S 4的面积之和D. 电阻箱消耗的电功率最大值在数值上等于图形S 1的面积5.（2022淮安）如图所示，电源电压保持不变，闭合开关S ，滑动变阻器R 2的滑片P ，由最右端移到最左端，得到两电表示数的U -I图像。

有关说法正确的是（ ）A. 电源电压为4VB. R 1的阻值30ΩC. 滑动变阻器R 2的最大阻值20ΩD. 电路总功率最大值1.2W6.（2022攀枝花）如图甲所示的电路中，电源电压保持不变。

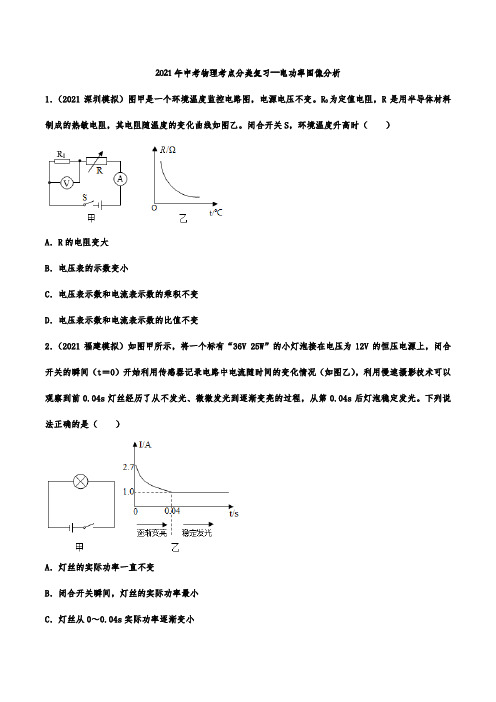

2021年中考物理考点分类复习—电功率图像分析1．（2021深圳模拟）图甲是一个环境温度监控电路图，电源电压不变。

R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻随温度的变化曲线如图乙。

闭合开关S，环境温度升高时（）A．R的电阻变大B．电压表的示数变小C．电压表示数和电流表示数的乘积不变D．电压表示数和电流表示数的比值不变2．（2021福建模拟）如图甲所示，将一个标有“36V 25W”的小灯泡接在电压为12V的恒压电源上，闭合开关的瞬间（t＝0）开始利用传感器记录电路中电流随时间的变化情况（如图乙），利用慢速摄影技术可以观察到前0.04s灯丝经历了从不发光、微微发光到逐渐变亮的过程，从第0.04s后灯泡稳定发光。

下列说法正确的是（）A．灯丝的实际功率一直不变B．闭合开关瞬间，灯丝的实际功率最小C．灯丝从0～0.04s实际功率逐渐变小D．灯丝从0～0.04s逐渐变亮，所以实际功率逐渐变大3.（2021大连模拟）在大型赛事的短跑比赛中,赛道起点均安装有电子起跑器。

图4甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图4乙所示。

下列分析正确的是A.电阻R0与R x并联B.圆圈处的电表为电压表C.运动员起跑时，用力踩踏板，R两端的电压变小D.运动员没有踩踏板时，电路消耗的总功率最小.4.（2021陕西模拟）如图甲所示,是一种温度监控装置的电路原理图。

电源电压为8 V,R为监控区安装的热敏电阻,其阻值随温度变化关系如图乙所示,R0是阻值为20 Ω的定值电阻,闭合开关S,当监控区温度慢慢升高时,下列说法正确的是 ()A.温度升为40 ℃时,电流表的示数为0.3 AB.电压表、电流表的示数都变大C.电压表与电流表示数的比值变大D.电路消耗的总功率变大5．（2021深圳模拟）标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图象如图所示，若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（）A．20Ω，0.96W B．20Ω，0.8W C．24Ω，0.8W D．24Ω，0.67W6．（2021沈阳模拟）如图甲所示，电源电压U恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，调节滑动变阻器的滑片P，两电压表V1、V2的示数随电流表示数变化的图象如图乙所示，则（）A．图乙中“ac”段表示电压表V2的示数随电流表示数变化的图象B．电源电压U＝3.0VC．定值电阻R0＝24ΩD．调节滑片P的过程中，滑动变阻器R的最大电功率为0.375W7．（2021鞍山模拟）如图甲所示的电路中，R1为定值电阻，在移动滑动变阻器R2滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图像，以下计算结果正确的是（）A．R1的阻值为20ΩB．滑动变阻器最大的阻值为50ΩC．电源电压为8VD．滑动变阻器R2最大的电功率为3.6W8．（2021牡丹江模拟）如图甲电路，电源两端电压不变。

电功率极值范围值类问题专题图像类找极值1．小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图-1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图-2所示的图像，电压表测量的是___________两端的电压，电路的总功率最大值为___________W，滑动变阻器R2的最大阻值为___________Ω。

2．如图所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。

则定值电阻R为______Ω；在滑片P滑动过程中，滑动变阻器消耗的最大功率为______W。

3．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U 与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的阻值为15ΩB．滑片在a端时，电压表示数为4VC．电源电压为6V D．R1电功率的最小值为3.6W4．如图甲所示的电路中，1R为定值电阻，2R为滑动变阻器，电源电压不变。

闭合开关S后，滑动变阻器的滑片P 从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则2R的最大阻值为_______ ，电源电压为_______V，电路的最大总功率为_______W。

5．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，已知R1的电阻为5Ω，则电源电压为________ V，滑动变阻器的最大电阻为________ Ω，滑动变阻器R2消耗的最大功率为________ W。

6．如图a所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从右端滑到左端的过程中，两电压表示数随电流表示数变化的图像如图b所示，电源电压为______V；滑片滑动过程中电路的最大总功率为______W。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

2021年中考物理考点专题复习——电功率图像分析1.（2021济南模拟）如图甲所示电路，闭合开关后，当滑动变阻器的滑片从最左端a滑到最右端b的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，则下列说法正确的是（）A．滑动变阻器的最大电功率为0.8WB．定值电阻R0的阻值为10ΩC．当滑片在a端时，R0的功率为0.4WD．当滑片在b端时，电路的总功率为1.2W2.（2021重庆模拟）图甲是模拟调光灯。

电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比。

回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（）A.闭合开关，移动P能连续调光B.闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15WC.在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全D.小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W3.（2021南山双语学校模拟）若甲乙两灯的额定电压均为 6V，如图是甲、乙两灯的电流随其两端电压变化的图象。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则此时甲灯的功率为______W，电源两端电压为______V。

4.（2021泰兴实验中学模拟）在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图甲所示，已知电源电压恒为10V，灯泡标有“6V3W”字样，它的电流与电压的关系如图乙所示，滑动变阻器R0的规格是“15Ω 1A”。

当灯泡正常发光时，它的电阻______Ω，1min内电流通过R0产生了______J的热量。

图甲中灯泡的最小功率是______W。

5．（2021泰安六中模拟）在“测量小灯泡的电功率”实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关、导线若干，部分实物电路如图甲所示。

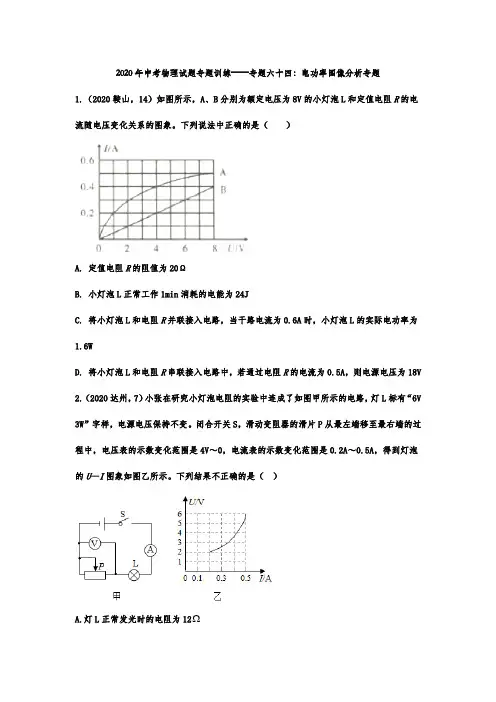

2020年中考物理试题专题训练——专题六十四：电功率图像分析专题1.（2020鞍山，14）如图所示，A、B分别为额定电压为8V的小灯泡L和定值电阻R的电流随电压变化关系的图象。

下列说法中正确的是（）A. 定值电阻R的阻值为20ΩB. 小灯泡L正常工作1min消耗的电能为24JC. 将小灯泡L和电阻R并联接入电路，当干路电流为0.6A时，小灯泡L的实际电功率为1.6WD. 将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V2.（2020达州，7）小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V 3W”字样，电源电压保持不变。

闭合开关S，滑动变阻器的滑片P从最左端移至最右端的过程中，电压表的示数变化范围是4V～0，电流表的示数变化范围是0.2A～0.5A，得到灯泡的U—I图象如图乙所示。

下列结果不正确的是（）A.灯L正常发光时的电阻为12B.电源电压为6VC.滑动变阻器的最大阻值为24D.整个电路的大功率是3W3．（2020扬州，12）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω4.（2020丹东，10）如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0~15V。

闭合开关S。

移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图象，如图乙所示。

下列说法中正确的是（）A. 电源电压为18VB. R1的阻值为5ΩC. R1的最小功率为0.9W5.（2020安顺，11）如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。

【中考物理】2023届第一轮复习分类专题—电功率（基础篇）一、单选题(共9小题)S P a1.如图所示的电路中，电源电压不变，开关闭合，滑动变阻器滑片在端时，电2.4A12V P R1P1流表的示数为，电压表的示数为；滑片移动到中点时，的电功率为；P R1P'1P1P'1=259P滑片移到b端时，的电功率为，且∶∶。

则滑片在中点和在b端R2时，的电功率之比为( )12532592518A.∶B.∶C.∶D.∶2.观察下列家用电器的铭牌，它们的正常工作电流从小到大排列顺序正确的是( )A.电风扇、电视机、空调机、电热水器B.电视机、电风扇、电热水器、空调机C.空调机、电热水器、电视机、电风扇D.电风扇、电视机、电热水器、空调机3.如图所示是小峰家中的电能表，小峰通过表盘信息得出下列一些结论，正确的是( )A.家中用电器的总功率不能超过550WB.电能表示数为13625kW·ℎ1min50C.家里只有微波炉工作时，电能表在内转了转，微波炉此时的电功率为1×103WD.这个电能表的标定电流是5A1500W4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为，乙的额定功率1200W为。

两个电热水壶都正常工作时，下列说法中正确的是( )A.电流通过两个电热水壶做功一样快B.甲电热水壶两端的电压较高C.通过甲电热水壶的电流较大D.电流通过甲电热水壶做功较多12V60W24V30W5.小明用标有“”的汽车灯甲和标有“”的汽车灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是( )A.甲灯的额定功率一定小于乙灯的额定功率B.甲灯的实际功率一定小于乙灯的实际功率C.甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少D.甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6.小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W2kΩPZ220−60　”的电位器一个，装在了台灯（灯泡为“”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头．分析他失败的原因是（ ）A.因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣B.电位器的额定功率偏小C.电位器的额定功率偏大20kΩD.电位器电阻偏小，应换用的7.下图所示的几种用电器工作时，以电能转化为内能为应用目的是( )A. B.C. D.8.在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是( )A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率4A9.某用电器正常工作时通过的电流大约为，该用电器可能是( )A.节能灯B.电脑C.电饭锅D.手电筒二、填空题(共10小题)10.小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率W不能超过；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表1040J在分钟里刚好转圈，从而测量出他家洗衣机消耗的电能为．11.小明家的电能表如图所示，家中同时工作的用电器的总功率不能超W3min5过．当小明家只有一盏电灯工作时，内转盘正好转过圈，则该电灯消J W耗的电能是，它的电功率为．220 V100 WΩ12.一个白炽灯泡铭牌上标有“”字样，则这盏灯的灯丝电阻为。

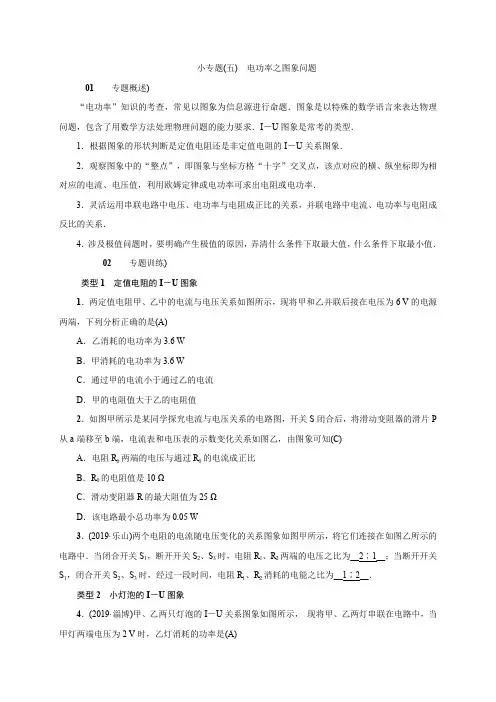

小专题(五)电功率之图象问题01专题概述)“电功率”知识的考查，常见以图象为信息源进行命题．图象是以特殊的数学语言来表达物理问题，包含了用数学方法处理物理问题的能力要求．I－U图象是常考的类型．1．根据图象的形状判断是定值电阻还是非定值电阻的I－U关系图象．2．观察图象中的“整点”，即图象与坐标方格“十字”交叉点，该点对应的横、纵坐标即为相对应的电流、电压值，利用欧姆定律或电功率可求出电阻或电功率．3．灵活运用串联电路中电压、电功率与电阻成正比的关系，并联电路中电流、电功率与电阻成反比的关系．4．涉及极值问题时，要明确产生极值的原因，弄清什么条件下取最大值，什么条件下取最小值．02专题训练)类型1定值电阻的I－U图象1．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6 V的电源两端，下列分析正确的是(A)A．乙消耗的电功率为3.6 WB．甲消耗的电功率为3.6 WC．通过甲的电流小于通过乙的电流D．甲的电阻值大于乙的电阻值2．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P 从a端移至b端，电流表和电压表的示数变化关系如图乙，由图象可知(C)A．电阻R0两端的电压与通过R0的电流成正比B．R0的电阻值是10 ΩC．滑动变阻器R的最大阻值为25 ΩD．该电路最小总功率为0.05 W3．(2019·乐山)两个电阻的电流随电压变化的关系图象如图甲所示，将它们连接在如图乙所示的电路中．当闭合开关S1，断开开关S2、S3时，电阻R1、R2两端的电压之比为__2∶1__；当断开开关S1，闭合开关S2、S3时，经过一段时间，电阻R1、R2消耗的电能之比为__1∶2__．类型2小灯泡的I－U图象4．(2019·淄博)甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是(A)A． 1.2 WB．0.8 WC．2 WD．3 W5．(2019·荆门)图甲是某同学设计的调光灯电路，图中小灯泡的额定电压为3 V，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片从最左端滑到最右端的过程中，测得小灯泡的I－U关系图象如图乙所示，下列说法中错误的是(D)甲乙A．电源电压为3 VB．小灯泡正常发光时的电阻为10 ΩC．小灯泡实际功率越大，灯丝电阻越大D．小灯泡的最小功率为0.1 W6．小灯泡L和电阻R上分别标有“6 V 4.8 W”和“0.6 A”字样，它们的电流随电压变化规律如图所示．现将小灯泡L和电阻R连入电路中，若要确保电路中的元件不烧坏，则下列说法错误的是(D)A．L和R并联时干路中的电流最大可达到1.4 AB．L和R并联时电路的总功率最大可达到8.4 WC．L和R串联时电源电压不超过9 VD．L和R串联时小灯泡的功率最大可达到4.8 W7．(2019·岳阳)标有“6 V 3 W”字样的小灯泡，它的电流—电压图象如图所示，则它正常工作10 s消耗的电能是__30__J；将它与一个10 Ω的定值电阻串联在8 V的电路中，则电路消耗的总功率为__3.2__W.8．(2019·滨州)如图甲所示，将额定电压为2.5 V的小灯泡接入电源电压为4.5 V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表的示数，并绘制出如图乙所示的I－U图象，则小灯泡的额定功率为__0.625__W，小灯泡正常发光时，滑动变阻器接入电路的电阻是__8__Ω.类型3变阻器的I－U图象9．(2019·聊城改编)如图甲所示的电路中，电源电压为16 V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是(C)A．R0的阻值是10 ΩB ．电路的最大总功率是25.6 WC ．R 0的最小功率是3.2 WD ．滑动变阻器的最大阻值是70 Ω10．(2019·遂宁)如图甲所示电路，电源电压恒定，R 0为定值电阻，闭合开关S ，当滑动变阻器的滑片P 从一端移到另一端的过程中，电流表示数I 与电压表示数U 的关系如图乙所示，则定值电阻R 0的阻值为__40__Ω；当滑动变阻器接入电路阻值分别为14R 和R 时，电路消耗的总功率为P 1、P 2，则P 1∶P 2＝__2∶1__．11．(2019·德州)实验小组的同学设计了如图a 所示的电路，已知电源电压不变，闭合开关S ，调节滑动变阻器滑片P 的位置，根据电路中电压表和电流表的数据描绘了如图b 所示的两条U －I 图线．其中利用电压表V 1和电流表A 的数据描绘出甲图线，利用电压表V 2和电流表A 的数据描绘出乙图线．求：(1)定值电阻R 2的阻值；(2)电源电压的大小及定值电阻R 1的阻值；(3)R 2消耗的最大功率．解：(1)由欧姆定律I ＝U R得，R 2的阻值钱： R 2＝U 2I 2＝1.0 V 0.5 A＝2 Ω (2)由串联电路中电压关系得，电源电压：U ＝U 1＋U R 1＝U 1＋IR 1将图中两组已知数据代入公式，得：U ＝1.3 V ＋0.2 A ×R 1…①U ＝1.0 V ＋0.5 A ×R 1…②联立①②得：U ＝1.5 V ，R 1＝1 Ω(3)当滑动变阻器接入电路中电阻值最小时，R 2消耗的功率最大，此时电压表V 1和V 2均测R 2两端电压，即图线甲和乙的交点．由图b 可知R 2两端的电压：U 2＝1.0 V通过R 2的电流：I 2＝0.5 A由电功率公式P ＝UI 得R 2消耗的最大功率：P max ＝U 2I 2＝1.0 V ×0.5 A ＝0.5 W。
