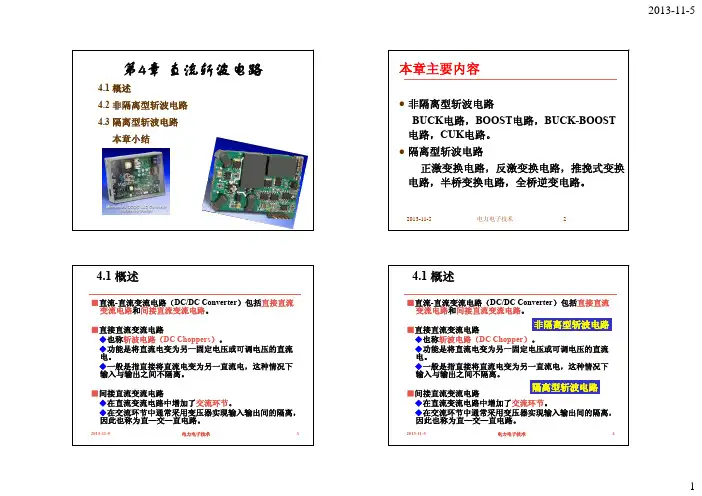

直流直流(DCC)变换————————————————————————————————作者：————————————————————————————————日期：第四章直流—直流（DC-DC）变换将大小固定的直流电压变换成大小可调的直流电压的变换称为DC-DC变换，或称直流斩波。
直流斩波技术可以用来降压、升压和变阻，已被广泛应用于直流电动机调速、蓄电池充电、开关电源等方面，特别是在电力牵引上，如地铁、城市轻轨、电气机车、无轨电车、电瓶车、电铲车等。
这类电动车辆一般均采用恒定直流电源（如蓄电池、不控整流电源）供电，以往采用变阻器来实现电动车的起动、调速和制动，耗电多、效率低、有级调速、运行平稳性差等。
采用直流斩波器后，可方便地实现了无级调速、平稳运行，更重要的是比变阻器方式节电（20～30）%，节能效果巨大。
此外在AC-DC变换中，还可采用不控整流加直流斩波调压方式替代晶闸管相控整流，以提高变流装置的输入功率因数，减少网侧电流谐波和提高系统动态响应速度。
DC-DC变换器主要有以下几种形式：（1）Buck（降压型）变换器；（2）Boost（升压型）变换器；（3）Boost-Buck（升-降压型）变换器；（4）Cúk变换器；（5）桥式可逆斩波器等。
其中Buck和Boost为基本类型变换器，Boost-Buck和Cúk为组合变换器，而桥式可逆斩波器则是Buck变换器的拓展。
此外还有复合斩波和多相、多重斩波电路，它们更是基本DC-DC 变换器的组合。
4.1 DC-DC变换的基本控制方式DC-DC变换是采用一个或多个开关（功率开关器件）将一种直流电压变换为另一种直流电压。
当输入直流电压大小恒定时，则可控制开关的通断时间来改变输出直流电压的大小，这种开关型DC-DC变换器原理及工作波形如图4-1所示。
如果开关K导通时间为，关断时间为，则在输入电压E恒定条件下，控制开关的通、断时间、的相对长短，便可控制输出平均电压U0的大小，实现了无损耗直流调压。
实验报告（理工类）
通过本实验，加深对直流斩波电路工作原理的理解，并学习采用仿真软件来研究电力电子技术及相关控制方法。
二、实验原理
V L/R
¥GVD u 。
图2.1直流降压电路原理图
直流降压变流器用于降低直流电源的电压，使负载侧电压低于电源电压，其原理电路如图2.1所示。
U 。
=
&E=『E=aE （2-1） 4>n+^off /
式（2-1）中，T 为V 开关周期，%为导通时间，为占空比。
在本实验中，采用保持开关周期T 不变，调节开关导通时间&I 的脉冲宽度调制方式来实验对输出电压的控制。
仿真的模型线路如下图所示。
开课学院及实验室:
实验时间：年月日 一、实验目的
图2.2降压斩波电路仿真模型
在模型中采用了IGBT,IGBT的驱动信号由脉冲发生器产生，设定脉冲发生器的脉冲周期和脉冲宽度可以调节脉冲占空比。
模型中连接多个示波器，用于观察线路中各部分电压和电流波形，并通过傅立叶分析来检测输出电压的直流分量和谐波。
三、实验设备、仪器及材料
PC机一台、MATLAB软件
四、实验步骤（按照实际操作过程）
1.打开MATLAB,点击上方的SimUlink图标,进入SimUIinkLibraryBroWSer模式O
2.新建model文件，从SimulinkLibraryBrowser选择元器件，分别从sinks和SimPowerSystems 中选择，powergui单元直接搜索选取
3.根据电路电路模型正确连线
五、实验过程记录（数据、图表、计算等）
六、实验结果分析及问题讨论。
实验2 直流斩波电路的性能研究1 实验目的熟悉降压斩波电路和升压斩波电路的工作原理，掌握这两种基本斩波电路的工作状态及波形情况。
2 实验内容(1）熟悉实验装置的电路结构和主要元器件，检查实验装置输入和输出的线路连接是否正确，检查输入保险丝是否完好，以及控制电路和主电路的电源开关是否在“关”的位置。
电路原理图见实验图2。
斩波电路的直流输入电压ui由交流电经整流得到，如实验图2a所示。
实验图2b和c分别为降压斩波主电路和升压斩波主电路。
实验图2d为控制和驱动电路的原理图，控制电路以专用PWM控制芯片SG3525为核心构成，控制电路输出占空比可调的矩形波，其占空比受uco控制。
实验图2 降压斩波和升压斩波主电路及控制电路a）直流供电电源b）降压斩波主电路c）升压斩波主电路d）控制和驱动电路(2)接通控制电路电源，用示波器分别观察锯齿波和PWM信号的波形（实验装置应给出测量端，位置在图中已标出），记录其波形、频率和幅值。
调节Ur的大小，观察PWM信号的变化情况。
(3)斩波电路的输入直流电压ui由低压单相交流电源经单相桥式二极管整流及电感电容滤波后得到。
接通交流电源，观察ui波形，记录其平均值。
(4)斩波电路的主电路包括降压斩波电路和升压斩波电路两种，分别如实验图2b、c所示，电路中使用的器件为电力MOSFET，注意观察其型号、外形等。
(7)切断各处电源，将直流电源ui与升压斩波主电路连接，断开降压斩波主电路。
检查接线正确后，接通主电路和控制电路的电源。
改变ur值，每改变一次ur，分别观测PWM信号的波形、电力MOSFET V的栅源电压波形、输出电压uo的波形、输出电流io的波形，记录的PWM信号占空比a，ui、uo的平均值Ui和Uo。
(8)改变负载R的值，重复上述内容7。
