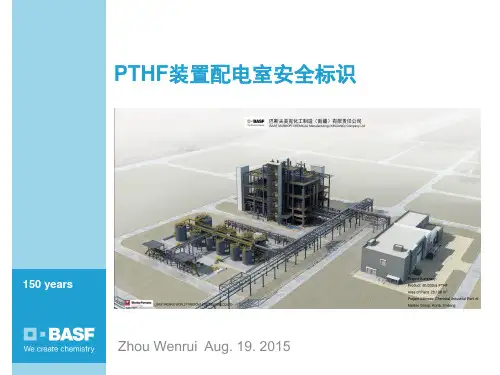

配电室安全标识

区域名称风险点编号风险等级主要事故类型主要风险因素配电室3橙色风险

主要风险管控措施1、禁止在配电室内吸烟；定期检查配电间设备；配电间配置二氧化碳灭火器；门口设置防鼠板；加强火灾、爆炸应急预案演练；人人会使用灭火器；2、员工应按照配电操作规程进行操作，两人核对开关名称进行操作，一人操作一个监护；禁止随意打开配电柜后柜门，后柜门贴“当心触电"提醒标识；定期对绝缘工器具进行鉴定，并出具合格证；3、合理安排值班表，值班管理制度不允许私自调班；员工应合理安排业余休息时间，保证工作精力充沛；邀请有资质单位对防雷接地系统检测，出具检定合格证书；配电间保持干燥；4、防鼠挡板设置黄黑警示条，门口设置警示性标识；作业时间尽量避开高温时段，配发防中暑药物，门窗开启通风。应急处置措施1、配电室内吸烟；配电设备故障；动物咬食电线；缺乏火灾、爆炸应急处置演练，紧急情况处置不及时；2、误操作电源及负荷开关；误入带电间隔；绝缘工器具失效；3、值班时间过长、业余休息时间不足，注意力不集中误操作；新进员工、转岗员工岗前培训不完善；台风、雷雨天气，雷击过电压、电气设备受潮；4、门口有防鼠挡板，进出时不小心绊到；高温天气。

1、火灾：拨打119报警，说明地点、火灾的性质。将危险地带人员撤离至安全区；切断区域内的电源，使用二氧化碳灭火器扑救火灾。若有人受伤，应拨打“120”急救电话，送医院救治，并向上级报告。2、触电：迅速切断电源，或者用绝缘物体挑开电线或带电物体，使伤者尽快脱离电源；将伤者移至安全地带；判断伤势，如发生心跳呼吸骤停，应进行人工呼吸及心脏按压等触电急救措施；同时拨打“120”急救电话，送医院救治，向上级报告。3、发生紧急事故/事件，报告人应根据本职岗位按规定逐级上报。区域安全风险告知牌

【部门负责人应急电话】【公司安全部门应急电话】【医院急救】120【火警救援】119安全警示标识

应急联络火灾触电设备损坏其他伤害

配电室警示牌标准

在现代的社会中，配电室作为一个重要的电力设施，承担着电能分配和传输的重要任务。然而，由于配电室特殊的属性，存在一定的危险性。为了确保操作人员的安全和设备的正常运行，配电室警示牌成为必不可少的措施之一。本文将介绍配电室警示牌的标准，以确保安全操作和事故预防。

一、警示牌的作用

配电室警示牌是一种用于提醒和警示人们对配电室危险性的安全标识。通过警示牌的明确标识和警示内容，能够有效地引起操作人员对潜在风险的重视，从而减少事故的发生。配电室警示牌不仅起到提醒的作用，还可以作为安全知识的普及宣传工具，增强人们的安全意识和防范能力。

二、配电室警示牌的设计要求

1. 标识清晰明确：配电室警示牌的标识应该清晰明确，能够一目了然地传达出具体的警示内容。警示牌上的文字和图形应该选择易于理解和识别的符号和标识，以防止产生歧义。

2. 配色明亮醒目：配电室警示牌的颜色应该选择明亮醒目的颜色，比如红色、黄色、橙色等。这样可以在眼球迅速捕捉到警示标识，提醒操作人员注意安全。 3. 材质耐用防火：配电室警示牌的材质应该选择耐用的材质，以确保其能够长时间使用，不易损坏。此外，材质还应该具备防火性能，避免因电弧产生的火焰燃烧，导致更大的事故。

4. 尺寸合适适宜：配电室警示牌的尺寸应当适中，既能够满足信息传递需求，又不至于过大过小。一般来说，警示牌的大小应该根据配电室的实际大小和特点进行合理设计。

三、配电室警示牌的内容要求

1. 主要警示内容：配电室警示牌上应该明确标识配电室所属的单位名称，以及警示内容的关键词汇，如“高压”、“禁止通行”、“危险”等。这样可以迅速警示操作人员，让他们了解到潜在的危险存在。

2. 注意事项提示：在配电室警示牌上可以列举出具体的注意事项，包括禁止吸烟、携带易燃易爆物品进入、禁止乱接线等。这些具体的提示可以帮助操作人员更好地理解应该注意哪些方面的安全。

3. 应急措施说明：为了应对突发情况，配电室警示牌上可以加入一些应急措施的说明，比如发生火灾时应怎样执行紧急疏散，发生电气故障时应如何切断电源等。这些应急说明对于保障操作人员的安全具有重要作用。

一、禁止标志牌制图标准：

左上角红色“唐”字规格：18mm×18mm

a=45°

A=300mm

B=240mm

A1=69mm

D(B1)=183mm

D1=146mm

C=14mm

二、禁止标志牌的色彩图例：

三、警告标志牌制图标准

左上角红色“唐”字规格：18mm×18mm

A=300mm

B=240mm

B1=183mm

A2=69mm

A1=128mm

四、警告标志牌色彩图例

五、指令标志牌制图标准：

左上角红色“唐”字规格：18mm×18mm

A=300mm

B=240mm

A1=69mm

D(B1)=183mm

六、指令标志牌色彩图例：

七、35KV配电室门口标示牌（750mm(高)×960mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）

朗目山风场35KV配电室

八、保护室门口标示牌（750mm(高)×720mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）

朗目山风场保护室

九、GIS室门口标示牌（750mm(高)×960mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）

朗目山风场GIS室

十、SVG室门口标示牌（750mm(高)×720mm(宽)）（四角各开一个直径10mm孔，孔边距标牌边缘15mm）

朗目山风场保护室

十一、35KV配电室内各间隔标识

标示牌内容如下（共9块）：

35KVⅠ回进线

331断路器 35KVⅡ回进线

332断路器 35KV Ⅲ回进线

333断路器

35KV Ⅳ回预留进线

334断路器 35KVⅣ回预留进线

334断路器 1号无功补偿进线

339断路器

1号站用变进线

3211隔离刀闸 35KV Ⅰ母PT进线

3901隔离刀闸 1号主变低压侧进线

安全标识牌标准尺寸

一、安全标志牌

安全标志牌是用于指示工作场所的安全信息，如危险警告、安全指示、安全须知等。常见的安全标志牌尺寸为：

长方形：400mm x 300mm正方形：300mm x 300mm二、安全通道

安全通道标识用于指示紧急出口或安全疏散的路径。其标准尺寸通常为：

长方形：600mm x 400mm三、电压标志牌

电压标志牌用于标识设备或区域的电压等级，提醒人员注意安全。常见的电压标志牌尺寸有：

小型：200mm x 150mm中型：300mm x 200mm大型：400mm x

300mm四、配电室工作牌

配电室工作牌用于标识配电室的名称、编号等信息。其标准尺寸为：

长方形：500mm x 300mm五、禁止入内标识

禁止入内标识用于指示某区域因安全或其他原因禁止进入。其标准尺寸为：

圆形：直径300mm六、5米侯罐牌

5米侯罐牌用于标识侯罐的位置和距离，提醒人员注意安全距离。其标准尺寸为：

长方形：500mm x 400mm七、推/拉风门

推/拉风门标识用于指示门的开启方向，确保人员正确操作。其标准尺寸为： 长方形：250mm x 150mm八、用电作业提示

用电作业提示标识用于提醒人员在进行电气作业时注意安全。其标准尺寸为：

长方形：400mm x 300mm九、道路标志

道路标志用于指示道路方向、交通规则等。常见的道路标志尺寸有：

小型：300mm x 300mm中型：600mm x 600mm大型：900mm x

900mm十、名称标识牌

名称标识牌用于标识设备、房间、区域等的名称。其标准尺寸根据实际需要确定，一般遵循以下尺寸范围：

小型：200mm x 100mm中型：300mm x 200mm大型：500mm x

300mm请注意，上述尺寸为常见的安全标识牌标准尺寸，实际应用时可能因具体场所、安全要求等因素而有所不同。在设计和制作安全标识牌时，应参考相关标准并结合实际情况进行确定。
