子任务2驱动防滑控制系统(ＡＳＲ)故障检修
一、资讯
1.ASR有哪些作用？
2.驱动轮的滑转程度用滑转率S表示，其表达式为：，当时，滑转率s=0，车辆处于状态；当时，滑转率s=100%，车辆处于状态；当时，滑转率0＜s＜100%，车辆处于状态。
在各种路面上当滑转率或滑移率为左右时，附着系数达到最大值。
3.驱动轮防滑转控制方法有哪些？
4．ASR系统的基本组成如图所示，由传感器、电子控制模块(ECU)、执行器、驱动车轮制动器等组成，其传感器有、；执行器有、。
二、计划与决策
请根据检查ASR故障诊断与排除的方法和更换要求，确定所需要的工具，并对小组成员进行合理分工，制定详细的检查和更换计划。
1.需要的工具
2.小组成员分工
3.检查和维修计划计划
三、实施
1.情境模拟，角色扮演客户与服务顾问，进行接车环节演练。
2.环车检查，记录车辆基本信息：
车辆品牌型号：
车辆VIN号码：
车辆行驶里程：
车辆外观检查记录
3.初步检查
1）使用专用解码器读取故障码
专用解码器型号为：
故障码为：有何含义：2）读取数据流并记录
4.识读电路图，并画出与ASR相关的电路图
5.查找维修手册制定维修计划
6.整理工位
收回翼子板布和前格栅布，关闭发动机舱盖；收回五件套，清洁车辆、清洁地面卫生，处理废弃物。
四、评价
知识评价
1.现场问答题：
（1）ASR与ABS有什么异同？
（2）ASR的控制方式有哪些？
（3）描述ASR故障检修流程。
技能及素养评价。

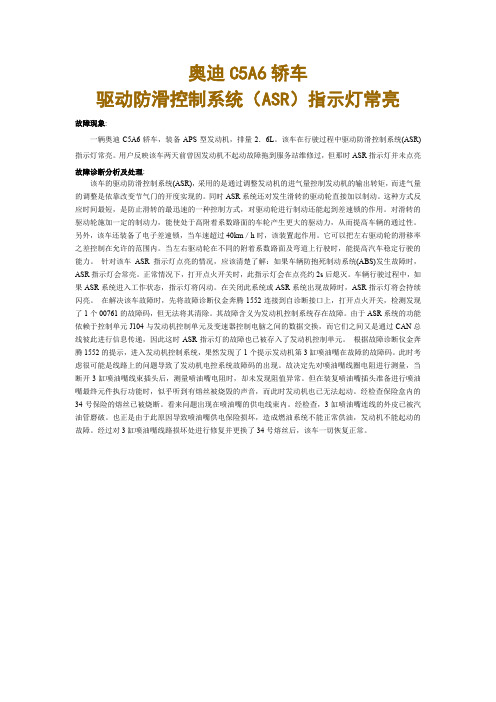

奥迪C5A6轿车驱动防滑控制系统（ASR）指示灯常亮故障现象:一辆奥迪C5A6轿车，装备APS型发动机，排量2．6L。
该车在行驶过程中驱动防滑控制系统(ASR)指示灯常亮。
用户反映该车两天前曾因发动机不起动故障拖到服务站维修过，但那时ASR指示灯并未点亮故障诊断分析及处理:该车的驱动防滑控制系统(ASR)，采用的是通过调整发动机的进气量控制发动机的输出转矩，而进气量的调整是依靠改变节气门的开度实现的。
同时ASR系统还对发生滑转的驱动轮直接加以制动。
这种方式反应时间最短，是防止滑转的最迅速的一种控制方式，对驱动轮进行制动还能起到差速锁的作用。
对滑转的驱动轮施加一定的制动力，能使处于高附着系数路面的车轮产生更大的驱动力，从而提高车辆的通过性。
另外，该车还装备了电子差速锁，当车速超过40km／h时，该装置起作用。
它可以把左右驱动轮的滑移率之差控制在允许的范围内。
当左右驱动轮在不同的附着系数路面及弯道上行驶时，能提高汽车稳定行驶的能力。
针对该车ASR指示灯点亮的情况，应该清楚了解：如果车辆防抱死制动系统(ABS)发生故障时，ASR指示灯会常亮。
正常情况下，打开点火开关时，此指示灯会在点亮约2s后熄灭。
车辆行驶过程中，如果ASR系统进入工作状态，指示灯将闪动。
在关闭此系统或ASR系统出现故障时，ASR指示灯将会持续闪亮。
在解决该车故障时，先将故障诊断仪金奔腾1552连接到自诊断接口上，打开点火开关，检测发现了1个00761的故障码，但无法将其清除。
其故障含义为发动机控制系统存在故障。
由于ASR系统的功能依赖于控制单元J104与发动机控制单元及变速器控制电脑之间的数据交换，而它们之间又是通过CAN总线彼此进行信息传递，因此这时ASR指示灯的故障也已被存入了发动机控制单元。
根据故障诊断仪金奔腾1552的提示，进入发动机控制系统，果然发现了1个提示发动机第3缸喷油嘴在故障的故障码。
此时考虑很可能是线路上的问题导致了发动机电控系统故障码的出现。
一、填空（1）ABS控制的是汽车制动时车轮的“拖滑”，主要是用来提高制动效果和确保制动安全。
（2）ASR是控制车轮的“滑转”，用于提高汽车起步、加速及在滑溜路面行驶时的牵引力和确保行驶稳定性。
（3）ASR的传感器主要是车轮车速传感器和节气门开度传感器。
（4）ASR制动压力源是蓄压器，通过电磁阀调节驱动车轮制动压力的大小。
二、判断（1）ABS控制的是汽车制动时车轮的“拖滑”，主要是用来提高制动效果和确保制动安全。
（√）（1）ASR控制的是汽车加速时车轮的“拖滑”，主要是用来提高制动效果和确保制动安全。
（×）（2）ASR是控制车轮的“滑转”，用于提高汽车起步、加速及在滑溜路面行驶时的牵引力和确保行驶稳定性。
（√）（2）ABS是控制车轮的“滑转”，用于提高汽车起步、加速及在滑溜路面行驶时的牵引力和确保行驶稳定性。
（×）（3）ASR只对驱动车轮实施制动控制。
（√）（3）ASR可以对驱动车轮和从动车轮同时实施制动控制。
（×）（4）当车速很低(小于8km／h)时，ABS系统不起作用。
（√）（4）当车速很低(小于40km／h)时，ABS系统不起作用。
（×）（5）将ASR选择开关关闭，ASR就不起作用。
（√）（5）即使将ASR选择开关关闭，ASR也能起作用。
（×）（6）单独方式是ASR制动压力调节器和ABS制动压力调节器在结构上各自分开。
（√）三、简答题1、汽车打“滑”的分类汽车打“滑”有两种情况，一是汽车制动时车轮的滑移，二是汽车驱动时车轮的滑转。
2、ASR的主要传感器ASR的传感器主要是车轮车速传感器和节气门开度传感器。
四、问答题1、ASR的基本功能ASR的基本功能是防止汽车在加速过程中打滑，特别是防止汽车在非对称路面或在转弯时驱动轮的空转，以保持汽车行驶方向的稳定性，操纵性和维持汽车的最佳驱动力以及提高汽车的平顺性。
2、ASR的工作原理车轮车速传感器将行驶汽车驱动车轮转速及非驱动车轮转速转变为电信号，输送给电子控制单元(ECU)。
ASR是驱动防滑系统的简称，其作用是防止汽车起步、加速过程中驱动轮打滑，特别是防止汽车在非对称路面或转弯时驱动轮空转，并将滑移率控制在10%—20%范围内。
由于ASR多是通过调节驱动轮的驱动力实现控制的，因而又叫驱动力控制系统，简称TCS，在日本等地还称之为TRC或TRAC。
作用：
ASR的作用是当汽车加速时将滑动控制在一定的范围内，从而防止驱动轮快速滑动。
它的功能一是提高牵引力；二是保持汽车的行驶稳定性。
行驶在易滑的路面上，没有ASR的汽车加速时驱动轮容易打滑；如果是后驱动的车辆容易甩尾，如果是前驱动的车辆容易方向失控。
有ASR时，汽车在加速时就不会有或能够减轻这种现象。
在转弯时，如果发生驱动轮打滑会导致整个车辆向一侧偏移，当有ASR时就会使车辆沿着正确的路线转向。
在装有ASR的车上，从油门踏板到汽油机节气门（柴油机喷油泵操作杆）之间的机械连接被电控油门装置所代替。
当传感器将油门踏板的位置及轮速信号送到单元（CPU）时，控制单元就会产生控制电压信号，伺服电机依此信号重新调整节气门的位置（或者柴油机操纵杆的位置），然后将该位置信号反馈至控制单元，以便及时调整制动器。
