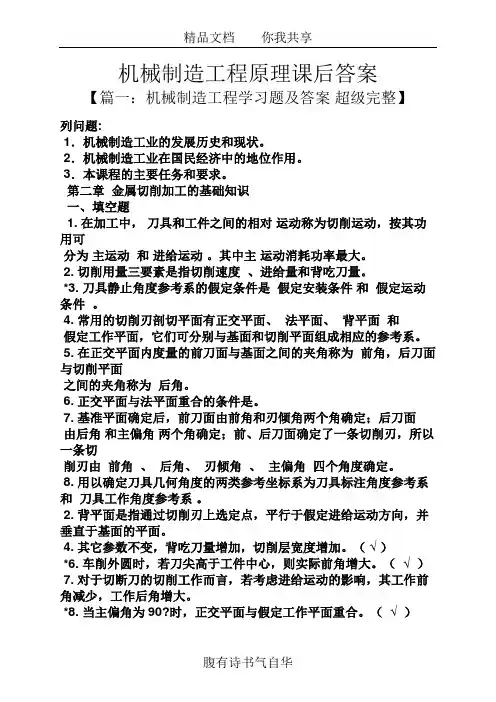

第1章 金属切削基本要素
习 题
1-1 用母线、导线概念，试述与车削端平面相对应的平面成形原理和相应的机床加工方法。
解：
成形原理：圆端平面可视为母线A 1绕导线B 2旋转而成。
如图1（a ）
加工方法有两种：
（1） 轨迹法：作轨迹运动形成母线A 1，A 1绕导线B 2运动形成（A 1、B 2为两个独立的运
动）。
如图1（b ）
（2） 成形法：采用宽刀刃，只需一个成形运动B 2。
如图1（c ）
（a ） （b ） （c ）
图1-1平面成形原理和相应的机床加工方法 1-3 用°=45r κ的车刀加工外圆柱面，加工前工件直径为Φ62，加工后直径为Φ54，主轴转速n = 240 r/min ，刀具的进给速度v f =96mm/min ，试计算C v 、f 、a p 、h D 、b D 、A D 。
解：
3.146224046.72(/min)10001000
C dn v m π××=== 96/2400.4(/)f mm r ==
()/24()p w m a d d mm =−=
sin 0.4sin 450.283()D r h f mm κ==×=o
/sin 4/sin 45 5.657()D p r b a mm κ===o
20.44 1.6()D p A f a mm =×=×=o
1-5 画出下列标注角度的车床切断刀的车刀图：o 100=γ，o 60=α，o 20=′α，o 90=r κ，
o 2=′r κ，o 0=s λ。
解：（参照教材P113页图3-4，第二行，第二个图）
根据刀具几何参数定义，在切削刃上选定点A ，切削速度C V 矢量垂直于纸面，基面过A 点平行于纸面为r P 。
切削平面过A 点，垂直于纸面并与切削刃（粗线P 分）相切为s P ，按正交方法可得到主剖面0P 。
如图1-5
图1-5
1-10 按照以下刀具材料、工件材料、加工条件进行相应刀具材料的合理选择
刀具材料：YG3X ，YG8，YT5，YT30，W18Gr4V
工件材料及切削条件：①粗铣铸铁箱体平面；②精镗铸铁箱体孔；③齿轮加工的滚齿工序；④45钢棒料的粗加工；⑤精车40Cr 工件外圆。
解：
YG3X YG8
G 代表Co 的含量，其含量越高，强度、韧性越好，耐冲击。
故YG3X 用于 ②精镗铸铁箱体孔（镗孔为连续加工，力冲击小）
YG8用于 ①粗铣铸铁箱体平面（铣削加工，力冲击略大）
YT5 YT30
T 代表TiC 含量，其含量越高，硬度越高，但不耐冲击。
故YT5用于 ④45钢棒料的粗加工（粗加工，力冲击略大）
YT30用于 ⑤精车40Cr 工件外圆（精加工，力冲击小，选TiC 含量高材料，加工速度可高些）
W18Gr4V 属于高速钢，用于制造复杂刀具，齿轮滚刀属于复杂刀具，故而用于③齿轮加工的滚齿工序。
