电渣压力焊施工工艺

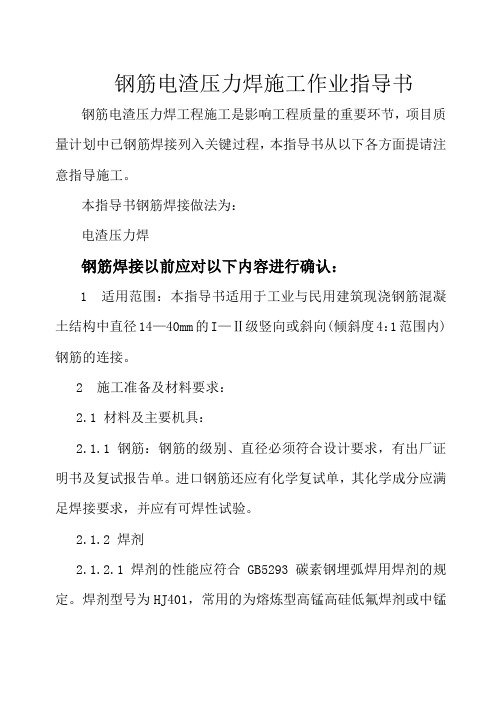

钢筋电渣压力焊施工作业指导书钢筋电渣压力焊工程施工是影响工程质量的重要环节，项目质量计划中已钢筋焊接列入关键过程，本指导书从以下各方面提请注意指导施工。

本指导书钢筋焊接做法为：电渣压力焊钢筋焊接以前应对以下内容进行确认：1 适用范围：本指导书适用于工业与民用建筑现浇钢筋混凝土结构中直径14—40mm的I—Ⅱ级竖向或斜向(倾斜度4：1范围内)钢筋的连接。

2 施工准备及材料要求：2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2 焊剂2.1.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250—300℃烘焙2h。

2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.1.2.4 焊剂应有出厂合格证。

2.1.3 主要机具2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.1.3.2 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。

2.1.3.3 焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。

(一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源)。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

3 作业条件3.1 焊工必须持有有效的焊工考试合格证。

3.2 设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

钢筋电渣压力焊最新规范标准钢筋电渣压力焊是一种在建筑领域广泛应用的连接技术，它通过电渣的方式将两根钢筋焊接在一起，确保了结构的稳定性和安全性。

以下是钢筋电渣压力焊的最新规范标准：1. 适用范围本规范适用于工业与民用建筑中，直径为16mm至40mm的普通钢筋或钢筋混凝土结构中的钢筋电渣压力焊接作业。

2. 材料要求- 钢筋应符合国家相关标准，具有良好的机械性能和焊接性能。

- 焊接材料应选用符合标准的电渣焊剂，确保焊接质量。

3. 设备与工具- 焊接设备应定期进行维护和校准，确保其正常运行。

- 焊接工具应保持清洁，无油污和锈蚀。

4. 焊接工艺- 焊接前应对钢筋进行清理，去除表面的油污、锈蚀和杂质。

- 钢筋的端头应平整，无弯曲和损伤。

- 焊接过程中应控制好焊接电流、电压和焊接时间，确保焊接质量。

5. 焊接质量检验- 焊接完成后，应对焊接接头进行外观检查，不得有裂纹、气孔、夹渣等缺陷。

- 必要时应进行无损检测，如超声波检测，确保焊接接头的内部质量。

6. 安全与环保- 焊接作业应符合国家安全生产的相关规定，采取必要的安全防护措施。

- 焊接过程中产生的烟尘和有害气体应通过有效的通风系统排出，保护作业人员的健康。

7. 质量记录- 焊接作业应有完整的质量记录，包括焊接日期、焊接人员、焊接参数等。

- 焊接质量检验结果应详细记录，并存档备查。

8. 后续处理- 焊接完成后，应对焊接接头进行适当的冷却处理，防止过热影响结构性能。

- 对于有特殊要求的结构，焊接接头应进行后续的热处理或机械加工。

9. 培训与资质- 焊接作业人员应接受专业培训，并取得相应的资质证书。

- 焊接作业单位应定期对焊接人员进行技能培训和考核。

10. 规范更新- 本规范应根据国家相关标准和行业发展趋势进行定期更新，以确保焊接技术的先进性和安全性。

以上规范标准旨在确保钢筋电渣压力焊作业的质量和安全，适用于各类建筑结构的施工和维护。

希望各施工单位和作业人员能够严格遵守，共同推动建筑行业的健康发展。

钢筋电渣压力焊施工技术标准1. 引言本技术标准旨在规范钢筋电渣压力焊施工过程，保证施工质量，确保焊接接头的牢固性和可靠性。

2. 材料要求2.1 钢筋应符合设计要求，质量合格。

2.2 电渣焊材料应符合国家标准，质量合格。

3. 焊接设备3.1 焊接设备应选用合适的电渣焊机，具备稳定的电流和电压输出能力。

3.2 焊接设备应经过检测和校准，确保其正常工作。

4. 焊接工艺4.1 钢筋的准备4.1.1 钢筋应进行清理，去除油污、锈蚀和杂质等。

4.1.2 钢筋的直径、形状和长度应符合设计要求。

4.2 测量和定位4.2.1 在焊接前，应对钢筋进行测量，确保长度和位置的准确性。

4.2.2 使用标尺、线铅等工具进行定位，标记焊接位置。

4.3 焊接操作4.3.1 根据设计要求，选择合适的电流和焊接时间。

4.3.2 使用电渣焊机进行焊接，确保焊接电流和电压的稳定。

4.3.3 焊接完成后，进行外观检查，确保焊接接头无明显的缺陷或裂纹。

5. 质量控制5.1 焊接接头的牢固性和可靠性应符合设计要求。

5.2 检测焊接接头的质量，包括外观检查、断裂试验等。

5.3 对于不合格的焊接接头，应及时进行修复或更换。

6. 安全措施6.1 焊接操作人员应穿戴好防护用具，避免电击和火灾等意外事故发生。

6.2 焊接设备应与电源连接良好，确保安全使用。

6.3 在焊接过程中，应注意周围环境的安全，避免误伤他人或损坏设备。

7. 环境保护7.1 在焊接过程中，应注意防止废气和废渣的污染。

7.2 废气和废渣应正确处理，符合环保要求。

8. 施工记录8.1 每次焊接应记录焊接时间、焊工、焊接位置等信息。

8.2 对于重要的焊接接头，应进行拍照并保存相关资料。

以上为钢筋电渣压力焊施工技术标准的内容要点，旨在规范施工过程，确保施工质量和焊接接头的可靠性和牢固性。

具体操作中，还需参考相关国家标准和设计要求。

一、钢筋的电渣压力焊柱钢筋采用电渣压力焊，电渣压力焊钢筋头12Omm范围内应除锈，清除油污，水泥浆等。

焊剂必须烘干。

不得过早拆除卡具，防止接头弯曲变形。

焊后不准砸钢筋接头，不准往刚焊完的接头上浇水。

上下钢筋要同心垂直，焊包圆球要均匀、无气孔及夹渣。

电渣压力焊一次成型后，如发现有缺陷，应切断重新施焊，并做好记录，以备查询追溯。

施工时应注意：①焊接时应加强对电源的维护管理，严禁钢筋接触电源；焊接导线及钳口接线处应有可靠绝缘；变压器和焊机不得超负荷作业。

②焊接工作电压和焊接时间是两个重要焊接参数，在施焊时不得任意变更参数，以免影响焊接质量。

当变换其他品种、规格的钢筋进行焊接时，其焊接工艺的参数亦应相应调整，经试验、鉴定合格后方可采用。

③焊接用焊剂要妥善存放保管，以防受潮变质，造成气孔多，影响焊接质量。

④在整个焊接过程中，要认真掌握准焊接通电时间，注意道渣工作电压和电渣工作电压的变化，并根据其变化提升或下降钢筋，使焊接工作电压稳定在规定参数范围内。

在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。

在施焊时，要注意扶正钢筋上端，以防止上、下钢筋错位和夹具变形。

钢筋焊接完毕,应注意检查钢筋是否竖直。

如不顺直，应立即趁热将它拨正，然后稍停l~2min后拆下夹具，以免钢筋弯曲。

⑤焊接过程中，如出现较严重的质量通病问题，不能满足使用要求，要分析原因，采取措施及时纠正。

如接头出现咬边，主要原因是焊接电流太大，钢筋熔化过快；停机太晚，通电时间过长；或上钢筋端头未压入熔池中或压入深度不够。

如接头未熔合,主要原因是焊接时上钢筋提升过大或下送速度过慢，钢筋端部熔化不良或形成断弧；或焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量。

如接头焊包不匀，主要原因是钢筋端头倾斜过大，或铁丝圈安放不正，而熔化量又不足，顶压时熔化金属在接头四周分布不匀而致。

如接头夹渣，主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排出所致。

（一）钢筋电渣压力焊1、施工准备（1）钢筋准备钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。

对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.1条）：1、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.2条）。

（2）电渣压力焊施工准备1）现场机具准备<1>手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

<2>自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。

<3>焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源。

（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号、同性能的两台焊机并联使用。

2）焊剂准备<1>焊剂的性能应符合5293碳素钢埋弧焊用焊剂的规定。

焊剂型号微HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

<2>焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2h。

<3>使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

<4>焊剂应有出厂合格证。

3）作业条件<1>焊工必须持有有效的焊工考核合格证。

<2>设备应符合要求。

竖向钢筋电渣压力焊 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】竖向钢筋电渣压力焊工程作业标准电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加使钢筋焊合。

本工艺标准适用于工业与民用建（构）筑物的钢筋混凝土结构中的大直径竖向钢筋连续接头的焊接。

（一）施工准备1、材料（1）钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

（2）电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。

如有严重变形时应用手提切割机切割或用氧焊切割、矫正，发保证钢筋端面垂直轴线。

钢筋端部200㎜范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。

处理钢筋时应在当天进行，防止处理后再生锈。

（3）电渣压国焊焊剂：须有出厂合格证，化学性能指标应任命有关规定。

在使用前须经恒温250℃烘焙1～2小时。

焊剂回收重复使用时，应除去熔渣和杂物并经干燥，一般采用431焊药。

2、机具设备（1）电渣焊机。

（2）焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。

焊接电缆的断面面积应与焊接钢筋大小相适应。

焊接电缆以及控制电缆的连接处必须保持良好接触。

（3）焊剂盒：应与所焊钢筋的直径大小相适应。

（4）石棉绳：用于填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄漏。

（5）铁丝球：用于燃电弧。

用22号或20号镀锌铁丝绕成直径约为10mm 的圆球，每焊一个接头用一颗。

（6）秒表：用于准确掌握焊接通电时间。

（7）切割机或圆片锯：用于切割钢筋。

3、作业条件（1）焊工应经过有关部门的培训、考核，持证上岗。

焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

（2）电渣压力焊的机具设备以及辅助设备等应齐全、完好。

施焊前必须认真检查机具设备的否处于正常状态。

焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。

钢筋电渣压力焊工艺标准（QB-CNCEC J020109-2004）1 适用范畴本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235级、HRB335级和HRB400级竖向或斜向（倾斜度4∶1范畴内）钢筋的焊接。

2 施工预备2.1 材料2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2 焊剂2.1.2.1 在钢筋电渣压力焊中，必须采纳合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

常用的为熔炼型高锰高硅低氟焊剂或HJ330中锰高硅低氟焊剂。

2.1.2.2 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙2h，以防止产动气孔。

2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合平均后使用。

2.1.2.4 焊剂应有出厂合格证。

各种焊接材料应分类存放和妥善治理，并应采取防止锈蚀、受潮变质的措施2.2 要紧机具2.2.1 手工电渣压力焊设备包括：焊接电源、操纵箱、焊接夹具、焊剂填装盒等。

2.2.2 自动电渣压力焊设备（应优先采纳）包括：焊接电源、操纵箱、操作箱、焊接机头等。

2.2.3 焊接电源:钢筋电渣压力焊宜采纳次级空载电压较高（75V以上）的交流或直流焊接电源。

（一样32mm直径及以下的钢筋焊接时，可采纳容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采纳容量为1000A的焊接电源）。

焊机容量应依照所焊钢筋直径选定。

一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用。

2.3 作业条件2.3.1 焊工必须持有有效的焊工考试合格证。

2.3.2 设备应符合要求。

焊接夹具应有足够的刚度，在最大承诺荷载下应移动灵活，操作方便。

焊剂填装盒的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

钢筋电渣压力焊连接工程一、适用范围：适用于现浇钢筋混凝土结构中竖向或斜向（倾斜度在4 ：1范围内）钢筋的接长，但不宜用于轧后余热处理的钢筋。

电渣压力焊在供电条件差、电压不稳、雨季或防火要求高的场合应慎用。

二、施工准备：（一）设备准备：焊接电源、焊接机头、控制箱、焊剂填装盒1.焊接电源：竖向电渣压力焊可采用一般的BX3— 500 型、 BX2—100型，也可采用JSD—600型、JSD —1000型专用电源。

2.焊接机头：是实现竖向钢筋电渣压力焊接并取得优质接头的关键部件。

焊接机头按构造可分为两种：杠杆式单柱结构、丝杆传动式双柱结构。

3.焊剂盒与焊剂：焊剂盒呈圆形，由两半圆形铁皮组成，内径为80—100mm，与所焊钢筋的直径相适应。

焊剂盒应与焊接机头分开。

焊剂宜采用431型。

（二）材料准备：1.钢筋：(1)选用的钢筋必须有出厂合格证、出厂检验报告、进厂复试报告。

性能指标应符合有关规范的规定。

(2)钢筋宜采用砂轮切割机断料。

(3)清除钢筋上特别是钢筋端头连接部位的浮锈、泥浆、污垢、沾染的杂质等，以保证钢筋与混凝土的握裹力。

2.对焊人员必须经过培训，考试合格后方能上岗。

三、操作工艺：竖向钢筋电渣压力焊的工艺过程包括：引弧、电弧、电渣和顶压过程。

(一)引弧过程:可采用直接引弧法或铁丝球引弧法。

直接引弧发是在通电后迅速将上钢筋提起，使两端头之间的距离为2—4mm引弧。

这种过程很短。

当钢筋端头不导电物质或端头过于平滑造成引弧困难时可以多次把上钢筋移下与钢筋短接后再提起，达到引弧的目的，铁丝球引弧法是将铁丝球放在上下钢筋端头之间，电流通过铁丝球与上下钢筋端面的接触点形成短路引弧。

铁丝球采用0.5—1.0mm退火铁丝，球径不小于10mm，球的每一层缠绕方向应相互垂直交叉。

当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法。

(二)电弧过程也称造渣过程:靠电弧的高温作用，将钢筋端头的凸出部分断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。

钢筋电渣压力焊施工技术标准引言本文档旨在制定钢筋电渣压力焊施工的技术标准，确保施工过程的质量和安全性。

钢筋电渣压力焊广泛应用于建筑工程和其他结构工程中，本标准将规范施工人员在进行该焊接过程中应遵循的具体要求。

1. 材料准备1.1 钢筋：应符合国家标准，具备良好的可焊性和力学性能。

1.2 电渣焊机和设备：应选用符合相关标准的设备进行焊接。

1.3 电焊条：应符合国家标准，具备良好的焊接性能。

2. 施工准备2.1 设备和仪器：工作人员应确保电渣焊机及其附件处于良好状态，准备所需焊接工具和器具。

2.2 工作环境：施工区域应清洁、整洁，确保焊接过程的安全性和舒适性。

3. 施工步骤3.1 钢筋准备：清理钢筋表面的锈蚀、污垢和油渍。

3.2 钢筋对正：按照设计要求对正并进行必要的测量和校正。

3.3 电极安装：选择合适的电渣焊电极，正确安装在焊接机上。

3.4 焊接电路：连接焊接机的电路，确保电流和电压稳定。

3.5 焊接操作：根据焊接工艺要求进行焊接，控制焊接速度和电流强度。

3.6 焊缝质量检验：对焊接后的焊缝进行质量检验，包括外观检查和强度测试。

4. 安全措施4.1 工作人员应穿戴防护用具，如焊接面罩、焊手套和防火服。

4.2 施工区域应设置明显的警示标志，确保工作场所的安全性。

4.3 施工人员应接受相关安全培训，了解焊接过程中可能出现的风险和应对措施。

结论本技术标准详细介绍了钢筋电渣压力焊施工的准备工作、施工步骤和安全措施。

施工人员应严格按照本标准要求进行施工，确保焊接质量和工作安全。

任何对该标准的修改或更新应基于法律法规的要求，并经过相关机构的审批。

一、工程概况.....................................................................二、编制依据.....................................................................三、施工计划.....................................................................四、施工工艺.....................................................................五、质量标准.....................................................................六、成品保护.....................................................................七、安全措施.....................................................................八、施工注意事项.................................................................一、工程概况工程名称：林里嘉苑小区16#、17#楼、9#车库建设单位：张家口利仁房地产开发有限公司设计单位：张家口市铁建咨询设计有限责任公司监理单位：张家口市中建工工程建设监理有限公司林里嘉苑小区16#、17#楼、9#车库，位于张家口市桥东区工业东街。

建设单位为张家口利仁房地产开发有限公司林里嘉苑小区16#、17#娄、9#车库由张家口市铁建咨询设计有限责任公司负责设计，16#楼为六层，地下一层，建筑高度为米，剪力墙结构。

17# 楼为6层，地下一层，建筑高度为米，剪力墙结构。
