第六届“锦电杯”科技创新大赛作品:高效耳聋电子助听器小组成员:廖洪民(队长)李杰马奎指导老师:周渊平目录1 系统总体设计2 芯片和电路的选择方案和论证2.1 语音采集模块2.2功放芯片模块2.3 抑制噪音模块2.4自动增益调节模块2.5 消除失真模块3单元芯片和局部电路分析3.1 TDA2822m原理电路3.2 抑制噪音单元电路3.3 自动增益调节单元电路3.4 消除失真单元电路4 耳聋电子助听器测试5 作品创新之处6 总结7. 附录7.1 助听器总体电路1.系统总体设计助听器实质上是一种低频放大器,可用耳机进行放音,当使用者用上耳机后,可提高老年者的听觉,同时可对青少年的学习和记忆能带来方便。
目前,市售的助听器,其中有些产品有如下缺点:(1)噪声大、沙沙声使患者心烦、厌倦;(2)自动增益控制差(有的没有自动增益控制),说话者稍微远一点儿就听不清了,而离近时声又大得刺耳,使患者头痛;(3)最大输出功率小,只能满足轻度耳聋患者需要。
针对上述缺点:我们专门设计了新型耳聋助听器,在普通的助听器的基础上,加上抑制噪声电路,场效应管自动增益控制电路,二级放大电路,以满足中、深度耳聋患者的需要。
系统由语音信号采集装置,功放芯片,抑制噪声电路,自动增益调节电路,消除失真电路五部分组成。
语音采集装置对语音信号进行接受并初步处理,同时利用两个驻极体话筒抑制外部噪声,再通过功放芯片对有用语音信号进行放大,最后通过自动增益电路自动调节语音信号的大小。
输出信号时通过茹贝尔网络消除失真。
使用我们设计的耳聋助听器可以手动调节自己能够承受的音量,当你选定音量后,外围环境的声音变化很大,耳机输出的还是稳定的音量,以保护你的耳朵,噪声很小,基本没有失真。
2.各模块的方案选择和论证2.1语音采集模块:方案一:动圈话筒:由磁场中运动的导体产生电信号的话筒。
是由振膜带动线圈振动,从而使在磁场中的线圈感应出电压。
结构牢固,性能稳定,经久耐用,价格较低方案二:电容话筒:这类话筒的振膜就是电容器的一个电极,当振膜振动,振膜和固定的后极板间的距离跟着变化,就产生了可变电容量,这个可变电容量和话筒本身所带的前置放大器一起产生了信号电压。
摘要助听器是一种电体磨损机器,通常适用于或佩戴挂在耳朵后部,使用它的目的是扩大和调节声音。
早前的装置,被称为“号角状助听器”或“耳朵垫铁”,是一种被动的漏斗状扩增锥旨在收集无害于人体的声音,直接进入耳道。
类似装置包括骨锚式助听器和人工耳蜗植入。

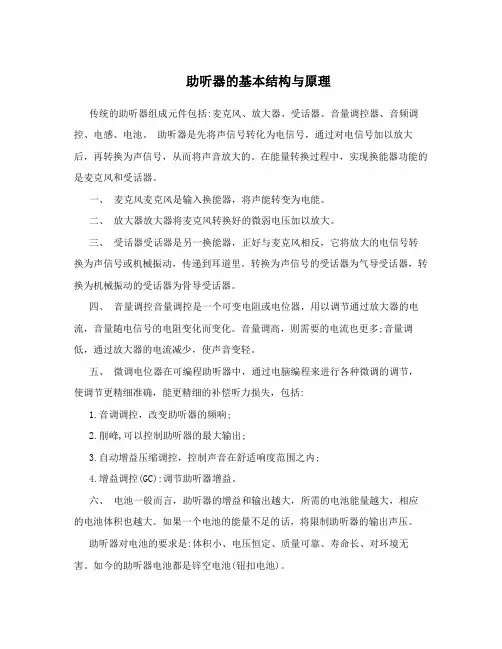

关键词:放大电路音频助听ABSTRACTA hearing aid is an electroacoustic body worn apparatus which typically fits in or behind the wearer's ear, and is designed to amplify and modulate sounds for the wearer. Earlier devices, known as an "ear trumpet" or "ear horn", were passive funnel-like amplification cones designed to gather sound energy and direct it into the ear canal. Similar devices include the bone anchored hearing aid, and cochlear implant.Key words:Amplifying circuit Audio frequency Helps listens to目录绪论.......................... ............................. ....................... .......................... (4)1助听器电路设计 (4)1.1、助听器基本构造 (4)1.2、助听器工作原理 (4)1.3助听器主要性能指标.................................. ................................. . (5)1.4助听器基本外观.................................. ................................. . (6)2.助听器电路图.............................................. ........................................... (7)结论 (7)致谢辞 (8)绪论助听器是一个能扩大音波的装置,为了要帮助一个耳聋或听力有困难的人更清楚的听到声音。
助听器的基本结构与原理传统的助听器组成元件包括:麦克风、放大器、受话器、音量调控器、音频调控、电感、电池。
助听器是先将声信号转化为电信号,通过对电信号加以放大后,再转换为声信号,从而将声音放大的。
在能量转换过程中,实现换能器功能的是麦克风和受话器。
一、麦克风麦克风是输入换能器,将声能转变为电能。
二、放大器放大器将麦克风转换好的微弱电压加以放大。
三、受话器受话器是另一换能器,正好与麦克风相反,它将放大的电信号转换为声信号或机械振动,传递到耳道里。
转换为声信号的受话器为气导受话器,转换为机械振动的受话器为骨导受话器。
四、音量调控音量调控是一个可变电阻或电位器,用以调节通过放大器的电流,音量随电信号的电阻变化而变化。
音量调高,则需要的电流也更多;音量调低,通过放大器的电流减少,使声音变轻。
五、微调电位器在可编程助听器中,通过电脑编程来进行各种微调的调节,使调节更精细准确,能更精细的补偿听力损失,包括:1.音调调控,改变助听器的频响;2.削峰,可以控制助听器的最大输出;3.自动增益压缩调控,控制声音在舒适响度范围之内;4.增益调控(GC):调节助听器增益。
六、电池一般而言,助听器的增益和输出越大,所需的电池能量越大,相应的电池体积也越大。
如果一个电池的能量不足的话,将限制助听器的输出声压。
助听器对电池的要求是:体积小、电压恒定、质量可靠、寿命长、对环境无害。
如今的助听器电池都是锌空电池(钮扣电池)。
七、助听器的附件可以包括音频输入和电感线圈:1.音频输入:大部分助听器都有音频输入的接触片或插孔,主要用于听收音机或看电视。
因为音频信号直接来自于声源,没有经过声——电、电——声的转换,因此输入信号的质量比经麦克风转换过的信号质量好。
2.电感线圈:电感是一个磁感应线圈,能对从电话机上的受话器泄露出来的电磁场发生相应,转换为电信号后放大,使助听器可用于听电话。
其优点是不会产生啸叫,无干扰,噪音环境下的信噪比高。
医疗保健电子产品系列技术资料高灵敏度助听器(3)由HDT6集成电路和EC9-1型助听器耳机构成的助听器具有如下的特点:(1)由于采取了专用于耳聋助听器的厚膜集成电路和优质助听器耳机,其灵敏度高、频响特性好、音质清晰、噪音低、佩戴舒适;(2)重量轻,体积小,携带方便;(3)性能稳定可靠,不怕碰撞和摔跌,价格便宜,很适合耳聋患者选择和使用;(4)外围电路简单,所用元件普通,易于制作与维修。
图106-1电路原理:其电路原理图如图106-1所示。
当外界音频信号送至驻体拾音话筒BP时,音频信号由C1耦合输入到HDT6的第①脚,经IC内部进行三级音频放大,然后进行功率放大,最后将放大的信叫由第⑥脚输出,直接推动耳机发声,作用于耳聋患者校正听力。
图中C1、C2用作信号耦合;C3、C4为电源退耦电容,防止产生啸叫声;R2为反馈电阻,主要用于改善音质和稳定电路工作;RP为分压、开关和音量调节电位器,供听力损失者调整声音大小用。
制作与调试:按照线路描制的印制电路板见图106-2。
该印制板尺寸并非1:1,读者可以依据HDT6IC的大小来确定其引出脚的排列孔位置,再参照图106-2自行绘制,尽量做到既小巧又美观,一般以能装进上衣口袋为宜。
驻极体话筒BP应选用市售灵敏度较高的录音机用话筒。
安装时在话筒两极分别焊上 0. 8~1.0mm粗的硬导线,以利于牢固插在印制板上焊接,防止松动碰击时发出的干扰声。
在助听器盒盖前钻一个与话筒直径相同的圆孔,有利于拾取外界的音频信号。
助听器耳朵是本机的关键,市售的普通耳塞机不宜作耳聋助听器耳机,这种耳机频响差,音质劣,只能供正常人收听广播节目用。
应选择国内推出的ESC-1型助听器耳机,它特别适合与国内外各种型号的中高档助听器配套。
它的频率范围为300~3400Hz,典型频响为200~5000Hz;灵敏度在1000Hz时为110~116dB/mV以上;阻抗在700~800Ω。
所用元器件均为小型化,电解电容为CD11型耐压6V;电阻为1/16Ω的金属模电阻;电池为5号电池1节。
