升压站检修工程某某有限公司检修工程技术标目录一、工程概况 (1)二、主要施工内容及试验项目 (1)三、主要检修设备 (2)四、工程安排 (2)五、人员组织结构 (3)六、安全措施 (3)七、技术措施 (5)八、环境保护措施 (9)九、危险点预防控制措施 (10)十、附件 (13)某某有限公司220kV升压站电气设备预防性试验组织措施一、工程概况本工程某某有限公司220kV升压站位于某地，施工内容为一次电气设备预防性试验，每年分五次进场施工，检修内容包括某线、某线两路某某有限公司内部进线部分，220KV正副母线，#1、#2联合循环机组系统、#01启动变、15KV高厂变部分、#1、#2、#3、#4主变系统、6KV备用段部分等，具体每次检修部分、停送电时间由业主方确定。
二、主要工作内容和试验项目1、变压器：220kV变压器4台，15kV变压器2台，主要预试项目：绝缘电阻、直流电阻、介损、直流泄漏电流、中性点间隙CT、中性点避雷器、变压器冷却器水清洗、检查、清扫，螺丝紧固擦拭瓷瓶等。
2、启动变：220kV启动变1台，主要预试项目：绝缘电阻、直流电阻、介损、直流泄漏电流、有载调压开关、变压器冷却器水清洗、检查、清扫，螺丝紧固擦拭瓷瓶等。
3、断路器：220kV断路器8台，要检查项目：绝缘电阻、回路电阻、低电压试验、开关动作特性试验﹑分合闸线圈直流电阻测试﹑擦拭瓷瓶等。
4、刀闸：220kV刀闸24台、接地刀闸19台、变压器中性点接地刀闸4台，主要检查项目：接触电阻、传动部位注润滑油、电动手动是否正常、合闸同期、刀闸口接触情况检查、接触部分增补导电膏、擦拭瓷瓶等。
5、互感器：220kV电流互感器24台、220kV电压互感器8台，主要检查项目：绕组及末屏的绝缘电阻、介损及电容量测试、励磁特性、擦拭瓷瓶等。
6kV电压互感器备用段3台，主要检查项目：PT一次直流电阻、绝缘电阻。
6、避雷器：220kV避雷器21台、6kV备用段3台，主要检查项目：绝缘电阻、直流1mA参考电压及0.75U1mA的泄漏电流、放电计数器校验、带电测量运行电压下的交流泄漏电流和阻性电流、检查、清扫，螺丝紧固擦拭瓷瓶等。
7、电缆：6kV电缆5根，主要检查项目：绝缘试验和耐压试验。
8、6kV母线耐压和全站接地电阻试验。
三、主要检验设备升压站内220kV系统、15kV高厂变及6kV备用段的电气设备四、工程安排1、工作负责人根据生产计划和停电计划，并申请停电。
2、工作总负责人根据停电计划和工作内容，编制好方案，并传达至班组，班组组织工作人员进行学习。
3、待确认停电计划后，工作总负责人组织各班组做好工作准备，按时进驻现场。
4、进驻现场前，工作总负责人和安全负责人检查班组所带资料、试验设备和工器具是否齐全。
5、待停电后，工作总负责人会同工作许可人检查现场安全措施是否符合实际工作要求，检查完合格后，进行工作许可手续。
6、工作开始前，工作总负责人会同安全负责人检查工作人员的着装是否符合安全要求，并向工作人员交待当天工作的工作内容、停电范围、技术要求及重大风险和安全注意事项。
7、工作中工作总负责人和安全负责人要监督工作按规程进行试验。
认真做好试验记录，对试验中发现的问题要组织有关人员综合分析数据，及时消除设备缺陷。
8、工作中工作总负责人和安全负责人要定期检查工作人员遵守有关法律法规及其他要求的情况。
9、现场工作结束后，工作总负责人、安全负责人组织召开总结会，分析总结当天的工作情况、发现问题及处理结果。
对在试验中发现有轻微缺陷，其缺陷又不能及时消除的设备，必须经苏州供电局生技部同意后方可投入运行。
10、人员待全体工作人员工作撤离工作现场后，总负责人办理工作终结手续。

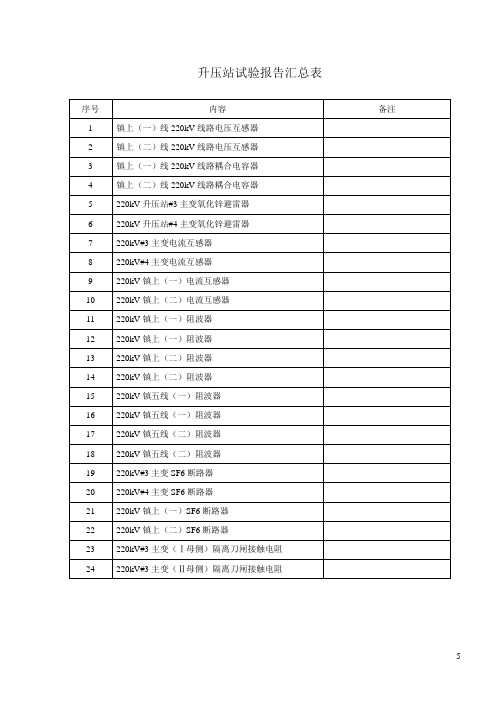

11、工作结束后，各班组要及时整理数据，填写试验报告单，对一些超标或异常的设备，制订出跟踪分析试验的计划。
五、人员组织六、安全措施1、所有工作人员应听从指挥，严格遵守电业安全工作规程和检修现场安全措施，进入施工现场必须戴安全帽，高空作业应系好安全带，杜绝违章作业。
2、工作负责人必须严格按照《电业安全工作规程》、国家电网公司《工作票技术规范》的要求填用工作票，并履行许可手续，严禁无票工作。
3、同一电气连接部分或同一间隔设备，在没有明显断开点的两个工作地点，高压试验工作票和检修票不得同时许可。
4、工作许可前，工作负责人必须会同工作许可人到工作现场检查、确认安全措施的落实情况。
5、参加工作的学徒工、实习人员、临时工，必须经过安全知识教育后，方可在监护人的指导下参加指定的工作。
6、工作前，工作负责人必须组织工作班人员开好班前会，组织全体工作人员学习本方案及方案所列相关内容，向工作人员详细交代当天的工作内容、停电范围、工作的重大风险和现场的安全注意事项。
7、所有工作人员必须掌握当天的停电范围、工作内容、危险点及现场的安全措施、注意事项及相关要求。
8、工作中，工作负责人、安全负责人要始终在工作现场，督促工作班人员严格执行电业安全工作规程和现场安全措施。
9、各个工作班在工作中必须做好协调工作，严禁交叉作业，高压试验时，要做好试验围栏，做好监护，并停止其他相关工作；保护传动前，保护工作负责人应通知现场工作总负责人和其他班组工作人员，得到他们许可后方可进行传动工作。
10、工作中出现异常或者发现设备缺陷时，应及时向现场工作总负责人汇报，以便及时妥善处理，保障检修工作的顺利进行。
11、在进行SF6设备检修作业时，应严格遵循SF6设备检修作业指导书，做好防护措施，严防中毒事故发生。
12、高处作业时人员应配带工具袋，传递物时，严禁抛掷。
13、在变电站搬动梯子等长物件时，应由两人放倒搬运，与带电部分保持足够的安全距离。
14、使用高空作业车时，必须缓慢进行，不能快速的移动，同时高空作业车的斗臂下和转动半径内不得站，作业过程中严禁碰伤设备。
15、高空作业车在工作时和移动中，必须与带电设备保持足够的安全距离，并设专人监护和指挥。
16、若需要焊接时，焊接设备应有可靠绝缘的接地，气焊时，禁止在氧气瓶和乙炔瓶10米内点火，焊接必须由持证人员进行操作。
17、接地引下线的工作，在接地网开挖时，需核对图纸，防止挖伤埋设在地下的电缆。
18、在进行氧割时，氧气瓶和乙炔瓶之间必须保持8米以上的距离。
19、现场配置足够的消防器材，防止发生火灾。
20、所有工作人员严禁未经许可跨越或者拆除现场安全围栏。
21、工作结束后，工作负责人必须进行全面的检查，并会同工作许可人到现场检查无异常并向调度汇报后，方可办理工作总结手续。
22、工作结束后，工作负责人必须组织工作班人员开展班后会，认真总结当天工作情况。
七、技术措施1、技术要求（1）、设备试验要严格按照江苏省电力公司电气设备交接、预防性试验规程及相关的国家标准要求进行，杜绝试验漏项、漏设备现象。
（2）、试验设备要严格按照操作规程和出厂使用说明书进行，做到测量方法正确，试验结果真实反映设备健康水平的状况。
（3）、试验数据要如实记录和规范化。
（4）、试验中发现的问题要及时汇报工作负责人，并综合分析数据，及时消除设备缺陷，杜绝误判断。
（5）、对在试验中发现有轻微缺陷，其缺陷又不能及时消除的设备，必须经过相关部门同意后方可投入运行。
2、技术标准、操作规程和作业指导书清单（1）、省电力公司企业标准Q/GDW输变电设备交接和状态检修试验规程（2）、变电检修试验设备操作规程及作业指导书、定期维护程序卡3、试验方法（1）、绝缘电阻的测量1)试验前应拆除被试设备电源及一切对外连线，并将被试设备短接后接地放电1min，电容量较大的至少放电2min，以免触电。
2)用干燥清洁的柔软布擦去被试物的表面污垢，必要时可先用汽油洗净套管的表面积垢，以消除表面的影响。
3)接线：将兆欧表放置平稳，接地端子E接于被试设备的接地端，线路端子L接于被试设备的测量端，为避免表面泄漏的影响，必须加以屏蔽，屏蔽线接于屏蔽端子G，线路端子L暂时不接。
4)测量：驱动兆欧表达额定转速，线路端子L 接置被试设备的测量端，同时记录时间，分别读取15S和60S时的绝缘电阻值，容量大的设备还要读取600S的绝缘电阻值。
测试结束后先断开线路端子L，对被试设备进行充分的放电。
5)试验完毕或重复进行试验时，必须将被试物短接后对地充分放电。
（2）、介质损耗角正切值tgδ及电容量的测量1)试验采用变频法，测量时采用50±5%的频率，仪器具有很强的抗干扰能力。
2)试验接线：两极对地绝缘的被试设备采用常规正接线；一极对地绝缘的被试设备采用常规反接线；电磁式电压互感器采用末端屏蔽法；电容式电压互感器采用自激法。
（3）、变压器绕组变形试验1)采用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。
2)检测前应在拆除与变压器套管端部相连的所有引线，并使拆除的引线尽可能远离被测变压器套管。
3) 接线方式：按结构形式根据统一标准规定选定信号的激励(输入)和响应(检测)端。
4) 使分接开关位置在最高分接位置下。
5)根据接线要求和接线方式，逐一对变压器的各个绕组进行检测，分别记录幅频响应特性曲线。
（4）、绕组直流电阻的测量1) 直阻仪的四个测试端应分别接至被测设备两端。
2)各种电压等级的互感器一、二次绕组及其它低感性设备的直阻测试采用3393直流电阻测试仪。
3)大感性试品如大容量变压器各侧绕组的直流电阻测试为了缩短测量时间，采用3395型直流电阻测试仪，在测试电感量大的时可采用外接恒流源进一步缩短测量时间。
4)测试直流电阻时所用电流应取2%～10%额定电流，不应大于20%额定电流，以免因电流引起绕组发热温度升高带来误差。
（5）、直流泄漏电流的测量及直流耐压试验1) 直流泄漏电流的测量及直流耐压试验接线一致，微安表接在高压测，微安表及从微安表至被试品的引线加屏蔽。
2)试验电压值的选定参照《电气设备预防性试验规程》。
3)直流耐压及泄漏电流测量前，应先进行仪器过压整定及过流保护整定。
4)加至试验电压后,待1min后读取的电流值即为所测得的泄漏电流值。
5)试验完毕，应充分放电。
（6）、有载开关的检查和试验1)手动操作切换全过程。
2)在操作电源电压为额定电压的85%及以上时，切换其全过程。
3)在变压器无压下操作10个循环。
4)测量过渡时间及过渡时间与过渡电阻的波形。
（7）、接触电阻的测量1)接触电阻的测量采用电流电压法。
2)试验电流通入100A直流电流。
（8）、开关动作特性参数测试1)SF6开关特性试验应在充满额定气体后测量。
2)应有稳定可靠的直流电压，防止电缆较长、截面太小等原因引起压降。
3)相序不要混淆。
4)用精密压力表对SF6气体压力表进行校验。
