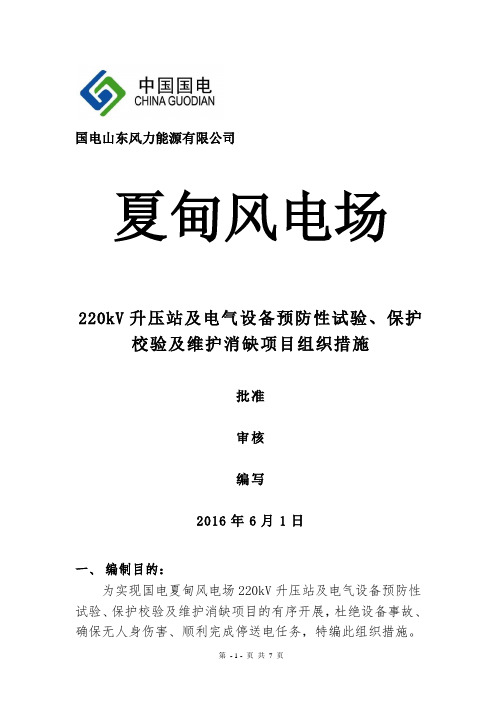

国电招远夏甸风电场k V升压站及风场电气设备预防性试验及维护技术措施HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】国电山东风力能源有限公司夏甸风电场220kV升压站及电气设备预防性试验、保护校验及维护消缺项目技术措施批准审核编写2016年6月1日一、工作内容1、升压站内电气设备的维护：设备清洁、构架防腐维护一次（本项工作配合预防性试验进行）。
项目包括：站内电气设备、绝缘子、瓷瓶、主变、构架的清污；全站户外构架、设备底座、避雷针、设备本体、配电箱、照明箱、控制箱、端子箱、接地网等金属部分防腐除锈补漆工作；站内各种标识牌脱落后重新粘贴，各色相重新上色工作；各接线端子及接线盒防锈工作；各转动、传动部件加注润滑油等。
具体项目见附表一：升压站电气设备预防性试验见附表二：二、技术要求均须执行以下标准：1、DL-T596-1996《电气设备预防性试验规程》2、DL/T 995-2006《继电保护和电网安全自动装置校验规程》3、DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》4、DLT 544-2012《电力通信运行管理规程》5、GB/T 14285-2006《继电保护技术规程》6、GB 26860-2011《电力安全工作规程（发电厂和变电站电气部分）》7、GB/T 7261—2000《继电器及装置基本试验方法》8、GB/T 《高电压试验技术第一部分一般定义及试验要求》9、GB/T 《高电压试验技术第二部分测量系统》10、DL/T 《现场绝缘试验实施导则》11、《电力设备交接和预防性试验规程》12、GB/T 19519-2014《架空线路绝缘子标称电压高于1000V交流系统用悬垂和耐张复合绝缘子定义、试验方法及接收准则》13、DL/T 1000-2015《标称电压高于1000V架空线路用绝缘子使用导则》三、工作安全规定1、认真遵守国电山东风力能源有限公司夏甸风电场安全管理制度。
2、电器工具、仪器及仪表按规定要求，检验合格，并粘贴检验合格证，并且清洁、完好。
3、试验人员必须经过专业技术培训，持证上岗。
进行电气试验工作不得少于4人。
4、试验时要严肃认真、集中精力。
严格执行停送电、验电、放电等有关规章制度。
5、现场试验人员必须掌握电气防灭火知识及触电紧急救护方法。
6、试验人员工作前必须正确穿戴劳动防护用品，操作中严格按规章制度操作，杜绝违章指挥，违章操作，人人做到“四不伤害”。
7、在运行的二次回路上工作时，应穿低压绝缘鞋或站在绝缘垫上，有专人监护，使用的工具必须绝缘。
电流互感器二次侧不得开路，短路二次侧绕组必须使用截面积不小于2.5mm2的短路片或短路铜线，连接必须牢固可靠。
禁止将电压互感器二次侧短路，严禁在带电的电压互感器上工作。
试验中必须采取措施，严防电压互感器从二次侧往一次侧返电。
9、运行人员认真监督，发现危险状况及时制止，9、对于违反以上规定者严格按规章制度处理，并按“四不放过”原则追究相应责任。
四、工作前准备1、试验前对工作票三种人进行确认，并明确相应分工及责任。
2、工作负责人应对全体人员详细布置试验内容。
试验标准和安全注意事项，试验人员要有明确的分工，坚守岗位，各行其是。
3、试验前必须了解试验现场情况，试验用具和被试验设备的情况，装置检验所使用的仪器、仪表必须经过检验合格，并应满足 GB/T 7261—2000 中的规定。
定值检验所使用的仪器、仪表的准确级应不低于级。
4、试验之前必须认真检查柜内设备，严防各种仪表、传感器、保护单元、二次插头、互感器等元件损坏。
5、高压电气设备停电试验时，必须严格执行停送电工作票制度，核实设备编号、位置后，才能按规定程序进行试验。
6、继电保护装置检验，整定前应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
7、试验现场必须安装护栏或围栏，向外悬挂“止步，高压危险”标示牌，并设专人监护。
五、工作过程（一）、高压电气试验1、因试验需要断开设备接头时，拆前应做好相位标记，恢复后应进行核查。
2、试验前检查试验装置金属外壳，应有可靠接地线，高压引线应尽量缩短，必要时用绝缘物支持牢固。
3、试验前应测量被试设备的绝缘电阻，合格后才可进行其他试验项目。
4、试验前和变更试验接线时，应坚持复查接线；合、拉闸必须互相呼应，正确传达口令；加压时应重复要求加压的数字。
避免加压错误。
5、改变接线、寻找故障或试验结束时，应先断开试验电源，然后放电，必要时还应将升压设备的高压部分接地。
6、试验用低压电源、电压互感器、电流互感器、二次回路等的接地线，必须在设备停电后拆除。
7、在泄漏、耐压试验中，当发现升压到某一值时，调压器继续升压而电压表指示不再上升或电压表指示突然回零，应立即将调压器手把调至零位，断开开关，切断电源，找出原因。
8、在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tgδ、泄漏电流等)时，应同时测量被试品的温度和周围空气的温度和湿度。
9、进行绝缘试验时，被试设备温度不应低于+5℃，户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。
10、50Hz交流耐压试验，加至试验电压后的持续时间，均为1min。
11、进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验，但同一试验电压的设备可以连在一起进行试验。
12、做耐压试验前应先测试设备的绝缘，绝缘电阻包括吸收比合格后方可进行耐压泄漏试验。
13、连接好测试仪器、仪表及各部连线，调压器、升压器必须同现场接地网可靠接地，测试导线不得有接头、拖地或悬挂在金属物上，接线完毕后，试验负责人须复查接线是否有误。
14、做耐压试验时外加电压应缓慢平稳上调，分段进行，每段停留1min，读取泄漏电流值。
15、测试期间，泄漏电流突然变化，或随时间延长、电压升高，泄漏电流不成比例急剧上升，以及有闪络、放电、击穿现象时，应立即停止试验，查明原因加以消除后，方可继续进行测试工作。
16、测试前后须放电时，必须采取正确放电方式，放电线必须可靠接地，被试设备放电应按先对地后相间顺序进行放电；仪器、仪表放电时、必须使用放电棒先间接后直接的顺序进行放电，以免伤人及损坏仪器、仪表。
（二）、继电保护的检验与整定1、继电保护装置检验，整定前应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
2、在被保护设备的断路器、电流互感器以及电压回路与其他单元设备的回路完全断开后方可进行检验。
3、每一套保护应单独进行整定检验。
试验接线回路中的交、直流电源及时间测量连线均应直接接到被试保护屏柜的端子排上。
交流电压、电流试验接线的相对极性关系应与实际运行接线中电压、电流互感器接到屏柜上的相对相位关系（折算到一次侧的相位关系）完全一致。
4、在整定检验时，除所通入的交流电流、电压为模拟故障值并断开断路器的跳、合闸回路外，整套装置应处于与实际运行情况完全一致的条件下，而不得在试验过程中人为地予以改变。
5、装置整定的动作时间为自向保护屏柜通入模拟故障分量（电流、电压或电流及电压）至保护动作向断路器发出跳闸脉冲的全部时间。
6、电气特性的检验项目和内容应根据检验的性质，装置的具体构成方式和动作原理拟定。
7、检验装置的特性时，应符合实际运行条件，并满足实际运行的要求。
每一检验项目都应有明确的目的，或为运行所必须，或用以判别元件、装置是否处于良好状态和发现可能存在的缺陷等。
8、拆装继电保护装置时，要做好标记，必要时画接线草图，防止接线错误。
（三）、蓄电池充、放电试验1、蓄电池组的恒流限压充电电流和恒流放电电流均为I10，额定电压为2V的蓄电池，放电终止电压为；只要其中一个蓄电池放到了终止电压，应停止放电。
在三次充放电循环之内，若达不到额定容量值的100%，此组蓄电池为不合格。
2、由于升压站只有一组电池，不能退出运行、也不能作全核对性放电、只能用I10电流以恒流放出额定容量的50%，在放电过程中，蓄电池组端电压不得低于206V。
放电后应立即用I10电流进行恒流限压充电→恒压充电→浮充电，反复放充（2－3）次，恢复蓄电池组容量，找出和处理蓄电池存在的缺陷。
（四）、变压器油样检测1、取油样应在空气干燥的晴天进行。
2、装油样的容器，应刷洗干净，并经干燥处理后方可使用。
3、油样应从设备底部的放油阀抽取，擦净油阀，放掉污油，待油干净后取油样，取完油样后尽快将容器封好，严禁杂物混入容器。
4、装油样的容器要注明设备名称并进行编号。
5、取完油样后，应将油阀关好以防漏油。
（五）、绝缘子喷涂PRTV防污闪涂料1、施工方需提供正规厂家生产的PRTV涂料（邯郸污克涂料销售有限公司，天津中硅化工材料有限公司，天津度安工贸有限公司，永年县昌元涂料有限公司，西安秦平电力科技发展有限公司，邯郸市仁通复合材料有限公司）。
2、PRTV 涂料禁止在起雾、凝露、降水等潮湿气象条件及风沙气象条件下施工，施工温度在0℃以上。
3、施工前确保绝缘子表面已清洗干净且处于干燥状态。
对于油渍等可能影响PRTV附着力的污物采用合适的清洗剂或清洗程序进行处理，严禁使用表面活性剂等具有脱模作用的清洗剂。
禁止使用强氧化性清洗剂，以避免损坏设备表面。
4、 PRTV涂层不能对设备的预防性试验有影响。
对于盘形悬式绝缘子，施工前应进行绝缘电阻测试，有零值和低值的绝缘子应更换后再施工；施工中在金具上留下用于零值测量的部位，确保该部位不覆盖涂料。
5、使用前在密封条件下使PRTV 涂料混合均匀；涂料应用多少取多少，取后立即将容器密封。
6、变电设备采用喷涂施工工艺，输电设备采用喷涂或刷涂施工工艺。
7、涂层厚度±。
8、严格按照涂料的使用说明书施工, 涂层应均匀、平整、光滑、不堆积、不流淌、无气泡、无拉丝、无缺损、无漏涂。
六、工作注意事项1、试验操作过程中应精神集中，随时注意异常情况，试验人员应穿绝缘靴或站在绝缘垫上。
2、试验设备的接地线、接地极应保持接触良好，接地电阻符合要求。
3、严禁采用变压器中性线做试验用接地线。
4、试验用导体截面：在电压回路或不大于5A的电流回路中，应使用截面不小于1.5mm2的绝缘软线，其绝缘电阻应符合要求，并有足够的机械强度。
高压引线周围要加装护栏，防止触碰危险。
5、在做高压电气试验时，加压前必须通知有关人员离开被试设备至安全距离或退出现场后，方可加压；对有人工作的邻近设备有感应电压时，必须采取预防措施，以保证安全。
6、高压试验时，被试物非试验侧均应接地，在换相时必须切断电源。
7、试验后发现设备缺陷，作出预防性鉴定，提交相关记录和处理意见，确保设备安全运行。
