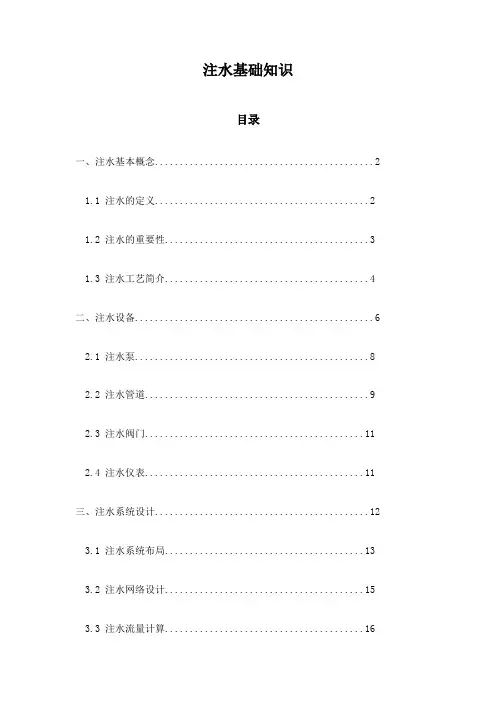

注水基础知识目录一、注水基本概念 (2)1.1 注水的定义 (2)1.2 注水的重要性 (3)1.3 注水工艺简介 (4)二、注水设备 (6)2.1 注水泵 (8)2.2 注水管道 (9)2.3 注水阀门 (11)2.4 注水仪表 (11)三、注水系统设计 (12)3.1 注水系统布局 (13)3.2 注水网络设计 (15)3.3 注水流量计算 (16)3.4 注水压力控制 (17)四、注水水质管理 (18)4.1 水质监测与评估 (19)4.2 水质调整与优化 (20)4.3 水质标准与规范 (22)五、注水实施与管理 (23)5.1 注水计划制定 (25)5.2 注水操作规程 (26)5.3 注水效果评价 (27)5.4 注水安全管理 (27)六、注水技术进步与可持续发展 (28)6.1 新型注水技术介绍 (29)6.2 节水与环保理念在注水中的应用 (31)6.3 注水技术的未来发展趋势 (31)一、注水基本概念压力注水:通过施加压力使水或液体进入物体内部的过程。
这种方法通常用于大型设备或容器的注水,如船舶、油罐车等。
直接注水:直接将水或液体从外部引入物体内部的过程。
这种方法适用于小型设备或容器的注水,如汽车发动机、热水器等。
间接注水:通过其他介质(如气体、蒸汽等)将水或液体引入物体内部的过程。
这种方法通常用于需要控制温度、压力等条件的场合,如化工生产过程中的冷却剂注入等。
真空注水:利用真空泵将外部空气抽出,使物体内部形成真空状态,然后将水或液体注入物体内部的过程。
这种方法适用于对环境要求较高的场合,如航空航天领域中的飞机发动机注水等。
高压注水:在高压条件下将水或液体注入物体内部的过程。
这种方法通常用于需要提高物体内液体速度的场合,如油田开采中的油井注水等。
1.1 注水的定义注水是指将水注入到岩土体、土壤或混凝土等材料中,以增加其体积、密度和强度等物理性能的过程。
在地质工程、水利工程、建筑领域以及环境治理等领域,注水技术被广泛应用。
注水的目的:油田投入开发以后,随着开采时间的增长,就要不断地消耗油层本身的能量,油层压力就会不断下降,使地下原油不断地脱气,粘度增加油井产量大大减少,甚至会停喷停产,造成地下残留大量的死油采不出来。
为了弥补原油采出后所造成的地下亏空,保持提高油层的压力,实现油井稳产高产,获得较高的采收率必须对油田注水注水方式:所谓注水方式就是注水井在油藏中所处的部位和注水井与生产井之间排列关系。
目前国内外的注水方式主要有边缘注水、切割注水、面积注水和点状注水,我们采油厂目前的注水方式以面积注水为主。
油田水:是一种深埋地下的地下水,常与油、气在一起,或者离油气较近,同存于封闭环境中。
油田水按含水层和含油层的相对位置,可分为油层水和外来水两类,油层水分为边水、底水、层间水,外来水分为上部外来水、下部外来水、构造水和人工引入水。
油田水的相对密度一般大于1,随含盐量的增加而增大;其粘度比水大,随含盐量的增加而增大;油田水因含有各种离子,能导电,所含离子越多,电阻率越低,导电性越强。
水的总矿化度:水中各种离子、分子和化合物的总含量,一般用每升毫克数来表示;苏联学者苏林按水中几种主要离子的当量比例为指标划分水型,即以Na+/Cl-、(Na+-CL-)/SO42-、(CL- -Na+)/Mg2+成因系数,把天然水划分出四个基本类型:硫酸钠型、重碳酸钠型、氯化镁型、氯化钙型。
硫酸钠型、重碳酸钠型属于大陆环境中的主要水型,氯化镁型存在和形成于海洋环境,氯化钙型是地壳内部深成环境中的主要类型。
油田水的性质1)密度油田水由于溶解盐类比较多,所以矿化度也较高,密度变化较大,一般均大于1。
如四川油田三叠系石灰岩气藏水密度为1.001~1.010,2)粘度油田水因含有盐分,粘度比纯水高,一般都大于1mPa·s。
3)颜色和透明度油田水一般不透明,而呈混浊状,并常带有颜色。
含氯化氢时呈淡青绿色;含铁质时呈淡红色、褐色或淡黄色。
4)嗅味和味道当油田水混入少量石油时,往往具有石油或煤油味;含硫化氢时,常有一股刺鼻的臭鸡蛋味;溶有岩盐的油田水为咸味;溶有泻利盐的油田水为苦味。
注水知识问答注水知识问答1、什么是注采平衡?答:注采平衡是注入油藏的注入剂体积与采出液量的地下体积相等(即:注采比为1)。
2、什么是启动压力?答:油层开始吸水时的注水压力称为启动压力。
3、怎样测注水井启动压力?答:用降压法,当流量计测定时,测出流量计指针落零时的压力;当用水表测定时,测出水表指针不走时的压力。
4、什么是注水井井口压力?答:注水井井口压力指注水井油管(或套管)压力表记录的压力,其数值等于注水泵压力减去地面管线损失的压力。
5、注水井井口压力变化是什么原因引起的?答:笼统注水井油压随泵压的变化而变化,泵压高、油压也高、注水量多;定压注水时,油压与泵压、油层吸水能力、井下配水管柱工作情况都有直接关系。
泵压无变化,发现油压变化,除压力表有问题以外,还可能是油层吸水能力发生变化或井下配水管柱出现问题,应及时分析和采取措施。
6、什么是注水压力?答:注水压力是指注水进注水井井底压力。
计算公式为:注水压力=注水井井口压力+静水柱压力。
7、什么是静水柱压力?答:从井口到油层中部的水柱压力称为静水柱压力。
计算公式为:静水柱压力=油层中部深度*水的重度/100。
8、什么是注水压差?答:注水井注水时井底压力与地层压力之差称为注水压差。
9、注水压力不变,注水量下降的原因有哪些?答:1)水表卡或堵;2)工艺流程的阀门闸板脱落;3)水嘴或滤网堵塞;5)油层被脏物堵塞。
10、注水井油压升高的原因有哪些?答:(1)地面因素:泵压升高、地面管线堵塞、闸板脱落;(2)井下因素:水嘴堵或滤网堵;(3)地层因素:长期注水使地层的吸水能力下降及射孔眼堵塞。
11、注水井油压下降的原因有哪些?答:(1)地面因素:地面管线漏。
(2)井下因素:封隔器失效、管外水泥串槽、底部单流阀密封不严、配水嘴脱落或刺大、油管漏。
(3)地层因素:由于提高注水压力沟通了地层的一些微裂缝,采取增注措施后,使地层的渗透率增加,地层欠注,有水淹层。
12、分层注水井油套压平衡的原因有哪些?答:(1)油管头窜水;(2)保护封隔器以上油管渗漏;(3)套管阀门不严;(4)保护封隔器失效。
