高分子石墨烯纳米复合材料的前沿与趋势
- 格式:docx
- 大小:590.09 KB
- 文档页数:10

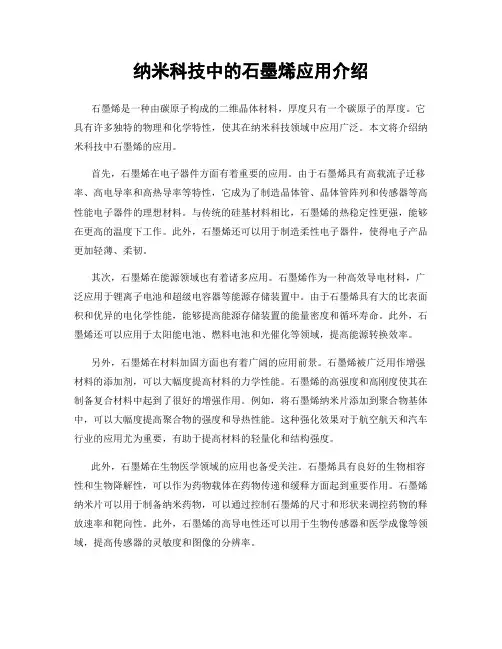

纳米科技中的石墨烯应用介绍石墨烯是一种由碳原子构成的二维晶体材料,厚度只有一个碳原子的厚度。
它具有许多独特的物理和化学特性,使其在纳米科技领域中应用广泛。
本文将介绍纳米科技中石墨烯的应用。
首先,石墨烯在电子器件方面有着重要的应用。
由于石墨烯具有高载流子迁移率、高电导率和高热导率等特性,它成为了制造晶体管、晶体管阵列和传感器等高性能电子器件的理想材料。
与传统的硅基材料相比,石墨烯的热稳定性更强,能够在更高的温度下工作。
此外,石墨烯还可以用于制造柔性电子器件,使得电子产品更加轻薄、柔韧。
其次,石墨烯在能源领域也有着诸多应用。
石墨烯作为一种高效导电材料,广泛应用于锂离子电池和超级电容器等能源存储装置中。
由于石墨烯具有大的比表面积和优异的电化学性能,能够提高能源存储装置的能量密度和循环寿命。
此外,石墨烯还可以应用于太阳能电池、燃料电池和光催化等领域,提高能源转换效率。
另外,石墨烯在材料加固方面也有着广阔的应用前景。
石墨烯被广泛用作增强材料的添加剂,可以大幅度提高材料的力学性能。
石墨烯的高强度和高刚度使其在制备复合材料中起到了很好的增强作用。
例如,将石墨烯纳米片添加到聚合物基体中,可以大幅度提高聚合物的强度和导热性能。
这种强化效果对于航空航天和汽车行业的应用尤为重要,有助于提高材料的轻量化和结构强度。
此外,石墨烯在生物医学领域的应用也备受关注。
石墨烯具有良好的生物相容性和生物降解性,可以作为药物载体在药物传递和缓释方面起到重要作用。
石墨烯纳米片可以用于制备纳米药物,可以通过控制石墨烯的尺寸和形状来调控药物的释放速率和靶向性。
此外,石墨烯的高导电性还可以用于生物传感器和医学成像等领域,提高传感器的灵敏度和图像的分辨率。
总之,纳米科技中石墨烯的应用非常广泛。
石墨烯在电子器件、能源存储、材料增强和生物医学等领域起到了重要作用。
随着对石墨烯材料性能的深入理解和制备工艺的不断改进,相信石墨烯的应用前景将会更加广阔,对于推动纳米科技的发展将发挥重要作用。

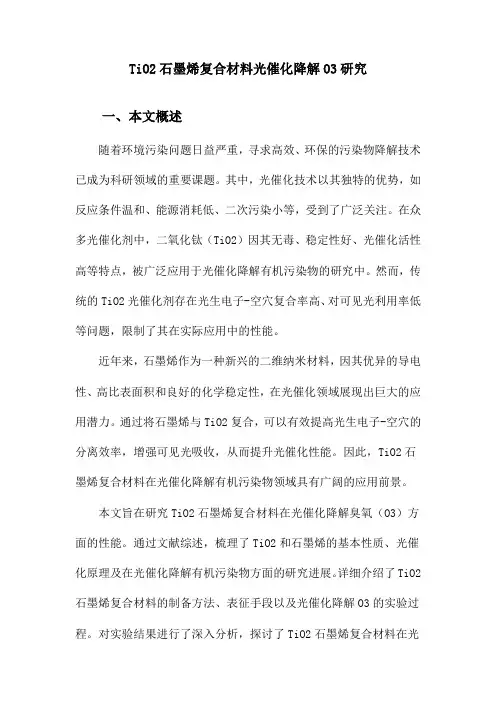

TiO2石墨烯复合材料光催化降解O3研究一、本文概述随着环境污染问题日益严重,寻求高效、环保的污染物降解技术已成为科研领域的重要课题。
其中,光催化技术以其独特的优势,如反应条件温和、能源消耗低、二次污染小等,受到了广泛关注。
在众多光催化剂中,二氧化钛(TiO2)因其无毒、稳定性好、光催化活性高等特点,被广泛应用于光催化降解有机污染物的研究中。
然而,传统的TiO2光催化剂存在光生电子-空穴复合率高、对可见光利用率低等问题,限制了其在实际应用中的性能。
近年来,石墨烯作为一种新兴的二维纳米材料,因其优异的导电性、高比表面积和良好的化学稳定性,在光催化领域展现出巨大的应用潜力。
通过将石墨烯与TiO2复合,可以有效提高光生电子-空穴的分离效率,增强可见光吸收,从而提升光催化性能。
因此,TiO2石墨烯复合材料在光催化降解有机污染物领域具有广阔的应用前景。
本文旨在研究TiO2石墨烯复合材料在光催化降解臭氧(O3)方面的性能。
通过文献综述,梳理了TiO2和石墨烯的基本性质、光催化原理及在光催化降解有机污染物方面的研究进展。
详细介绍了TiO2石墨烯复合材料的制备方法、表征手段以及光催化降解O3的实验过程。
对实验结果进行了深入分析,探讨了TiO2石墨烯复合材料在光催化降解O3过程中的反应机理和影响因素,为进一步提高TiO2石墨烯复合材料的光催化性能提供了理论依据和实践指导。
二、文献综述自二十一世纪以来,随着工业化的快速发展,环境污染问题日益严重,尤其是大气中的臭氧(O₃)污染已成为全球关注的热点问题。
O₃作为一种强氧化剂,虽然在地面上浓度较低,但其对生态环境和人体健康的影响不容忽视。
因此,寻找高效、环保的O₃去除方法成为了研究焦点。
在众多技术中,光催化降解因其操作简便、条件温和且能利用太阳能等优点而受到广泛关注。
TiO₂作为一种经典的光催化剂,因其稳定性好、无毒无害且光催化活性高而被广泛研究。
然而,纯TiO₂存在光生电子-空穴对复合率高、可见光响应差等问题,限制了其在光催化领域的应用。
石墨烯复合材料的制备、性能与应用摘要:纳米科学技术是当今社会科学中一个重要的研究话题。
它是现代科学技术的重要内容,也是未来技术的主流。
是基础研究与应用探索紧密联系的新兴高尖端科学技术。
石墨烯具有独特的结构和优异的电学、热学、力学等性能,自从2004年被成功制备出来,一直是全世界范围内的一个研究热点。
由于石墨烯具有巨大的表面体积比和独特的高导电性等特性,石墨烯及其复合材料在电化学领域中有着诱人的应用前景,因此,石墨烯材料的制备及其在电化学领域应用的研究是石墨烯材料研究的一个重要领域。
综述了石墨烯与石墨烯复合材料的制备及其在超级电容器、锂离子电池、太阳能电池、燃料电池等电化学领域中应用的研究现状,展望了石墨烯材料的制备及其在电化学领域应用的未来发展前景。
关键词;复合材料纳米材料石墨烯正文;一,石墨烯复合材料的制备石墨烯是2004年才被发现的一种新型二维平面复合材料,其特殊的单原子层决定了它具有丰富而新奇的物理性质。
研究表明,石墨烯具有优良的电学性质,力学性能及可加工性。
石墨烯复合材料的制备是石墨烯研究领域的一个重要的课题,如何简单,快速,绿色地制备其复合材料,而又采用化学分散法大量制备氧化石墨烯,并采用直接共混法制备氧化石墨烯/酚醛树脂纳米复合材料。
通过AFM、SEM、FT-IR、TG等对其进行表征,结果表明,氧化石墨烯完全剥离,并在基体中分散均匀,而且两者界面相容性好,提高了复合材料的热稳定性。
通过高温热处理使复合材料薄膜在兼顾形貌的同时实现导电,当氧化石墨烯含量为2%(质量分数)时,其导电率为96.23S/cm。
采用原位乳液聚合和化学还原法制备了石墨烯和聚丙乙烯的复合材料。
研究表明PS微球通过公家方式连接到石墨烯的表面。
通过PS微球修饰后的石墨烯在氯仿中变现良好的分散性。
制备的复合材料具有优良的导电性,同时PS的玻璃化温度的热稳定性得到了提高。
本研究所提出的方法具有环境友好高效的特点,渴望被采用到其他聚合物和化合物来修饰石墨烯。
石墨烯的制备、结构、特性及应用前景班级:热能082姓名:陆时杰学号:10084621致乔文明老师:乔老师这课讲的很有意思,我虽然是学热能与动力工程的,但是我对这些新型材料很有兴趣,尤其是它在航空航天和军事等领域的应用。
在上这个课之前我就知道多孔碳材料可用用来做雷达波的吸收材料,像现在一些民用器材,比如汽车、自行车。
鱼竿等等,都有采用碳纤维材料,不但重量很轻,而且强度很大。
就是目前市场上这种材料的商品价格往往高的离谱,买不起啊!不过在上这个课还是收获蛮多的,对碳材料有了更深入的认识,就拿石墨烯来说,以前就是听过这玩意很坚固,其他方面的东西还真不知道,通过这门课了解到它的性质和其他的一些用途。
我记得曾今美国有位老师问他的学生地球上的石油多少年能用完,他的学生立刻开始了计算。
这时这位老师说,永远都用不完。
这时因为每当一种材料面临枯竭的时候人类就会找到其替代品。
现在看来是这样,这些碳材料在未来锁发挥的作用将会非常巨大。
但就是每次一讲到这些碳材料的制备和一些条件云云,就听不懂了,因为不是学化工的,对里面好多专业术语不了解,而且还是英文的,不查字典基本就瞎了。
不过对这课的兴趣,还是满浓厚的。
废话不扯了,下面该到正题了,因为引用了很多文献,也不确定里面有些东西的正确性,如有问题,请老师指正。
前言碳材料(如炭黑、煤炭、石墨、金刚石) 几乎和人类一样历史悠久。
20 世纪60 年代以来陆续从聚丙烯腈中得到了碳纤维,由化学分解烃蒸气而产生的热解碳以及来自于非石墨化程序的玻璃状碳等新型碳材料,这些新型碳材料与传统石墨电极、碳黑和活性炭等碳材料有着不同的结构和特性。
在20 世纪70 年代,出现了针型焦碳、新型微珠,生长蒸气型碳纤维,高密度各向同性石墨,碳纤维加强型混凝土、碳分子筛、金刚石- C 和其他新型碳材料。
富勒烯(C60) 和纳米碳管的发现更是开启了一个与光滑石墨层碳材料为基础的碳材料完全不同的世界。
新碳材料的发展促进了碳科学的新发展,这使重新构造C-C 键,观察杂化轨道(SP + 2π,SP2 +π和SP3) 成为一种趋势。

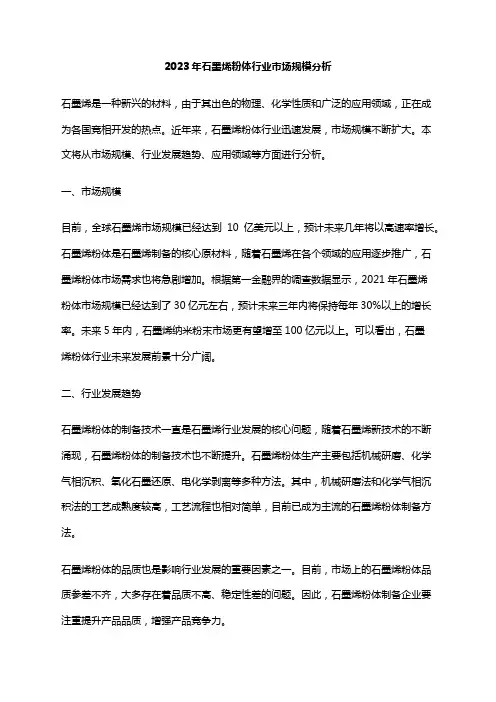

2023年石墨烯粉体行业市场规模分析石墨烯是一种新兴的材料,由于其出色的物理、化学性质和广泛的应用领域,正在成为各国竞相开发的热点。
近年来,石墨烯粉体行业迅速发展,市场规模不断扩大。
本文将从市场规模、行业发展趋势、应用领域等方面进行分析。
一、市场规模目前,全球石墨烯市场规模已经达到10亿美元以上,预计未来几年将以高速率增长。
石墨烯粉体是石墨烯制备的核心原材料,随着石墨烯在各个领域的应用逐步推广,石墨烯粉体市场需求也将急剧增加。
根据第一金融界的调查数据显示,2021年石墨烯粉体市场规模已经达到了30亿元左右,预计未来三年内将保持每年30%以上的增长率。
未来5年内,石墨烯纳米粉末市场更有望增至100亿元以上。
可以看出,石墨烯粉体行业未来发展前景十分广阔。
二、行业发展趋势石墨烯粉体的制备技术一直是石墨烯行业发展的核心问题,随着石墨烯新技术的不断涌现,石墨烯粉体的制备技术也不断提升。
石墨烯粉体生产主要包括机械研磨、化学气相沉积、氧化石墨还原、电化学剥离等多种方法。
其中,机械研磨法和化学气相沉积法的工艺成熟度较高,工艺流程也相对简单,目前已成为主流的石墨烯粉体制备方法。
石墨烯粉体的品质也是影响行业发展的重要因素之一。
目前,市场上的石墨烯粉体品质参差不齐,大多存在着品质不高、稳定性差的问题。
因此,石墨烯粉体制备企业要注重提升产品品质,增强产品竞争力。
三、应用领域石墨烯粉体在多个应用领域都有广阔的前景。
首先,石墨烯粉体在电池领域具有广泛的应用前景。
石墨烯粉末可以作为电极材料,不仅具有高电压和高能量密度,而且充放电的循环性能也非常好,能明显提升电池性能。
其次,石墨烯粉体在传感器领域中也有应用前景。
石墨烯粉体具有非常优秀的电学、热学、透明和力学等性质,能够制备成高精度的传感器,被广泛应用于气体传感器、生物传感器等领域。
此外,石墨烯粉体在材料界面领域也有广泛的应用,例如石墨烯粉末可以使用在纳米复合材料、过滤材料等领域,大大提升了材料的硬度及强度等性质,且增强了材料的防腐性。

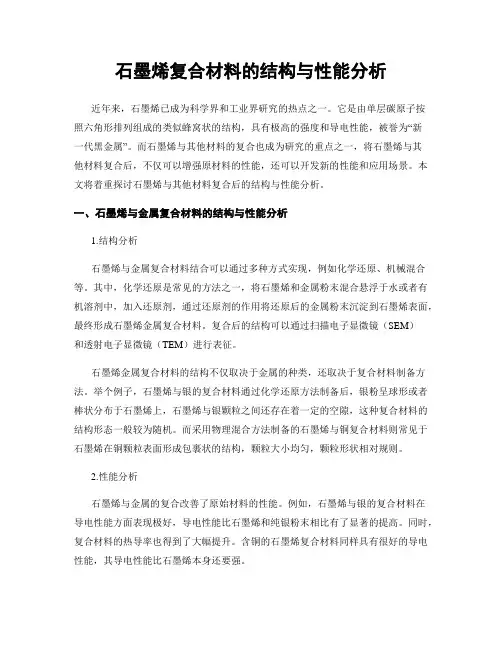

石墨烯复合材料的结构与性能分析近年来,石墨烯已成为科学界和工业界研究的热点之一。
它是由单层碳原子按照六角形排列组成的类似蜂窝状的结构,具有极高的强度和导电性能,被誉为“新一代黑金属”。
而石墨烯与其他材料的复合也成为研究的重点之一,将石墨烯与其他材料复合后,不仅可以增强原材料的性能,还可以开发新的性能和应用场景。
本文将着重探讨石墨烯与其他材料复合后的结构与性能分析。
一、石墨烯与金属复合材料的结构与性能分析1.结构分析石墨烯与金属复合材料结合可以通过多种方式实现,例如化学还原、机械混合等。
其中,化学还原是常见的方法之一,将石墨烯和金属粉末混合悬浮于水或者有机溶剂中,加入还原剂,通过还原剂的作用将还原后的金属粉末沉淀到石墨烯表面,最终形成石墨烯金属复合材料。
复合后的结构可以通过扫描电子显微镜(SEM)和透射电子显微镜(TEM)进行表征。
石墨烯金属复合材料的结构不仅取决于金属的种类,还取决于复合材料制备方法。
举个例子,石墨烯与银的复合材料通过化学还原方法制备后,银粉呈球形或者棒状分布于石墨烯上,石墨烯与银颗粒之间还存在着一定的空隙,这种复合材料的结构形态一般较为随机。
而采用物理混合方法制备的石墨烯与铜复合材料则常见于石墨烯在铜颗粒表面形成包裹状的结构,颗粒大小均匀,颗粒形状相对规则。
2.性能分析石墨烯与金属的复合改善了原始材料的性能。
例如,石墨烯与银的复合材料在导电性能方面表现极好,导电性能比石墨烯和纯银粉末相比有了显著的提高。
同时,复合材料的热导率也得到了大幅提升。
含铜的石墨烯复合材料同样具有很好的导电性能,其导电性能比石墨烯本身还要强。
因为金属粉末与石墨烯的复合,所以一般情况下复合材料的强度、硬度和韧性等性能都有所提升。
举个例子,石墨烯与铜的复合材料在抗拉强度、硬度、压缩与拉伸失效等方面表现极佳。
这是由于石墨烯和金属粉末之间相互作用加强,这种相互作用可以在很大程度上提升材料的性能。
此外,含铜的石墨烯复合材料在耐磨性和耐腐蚀性方面也表现出极好的性能。

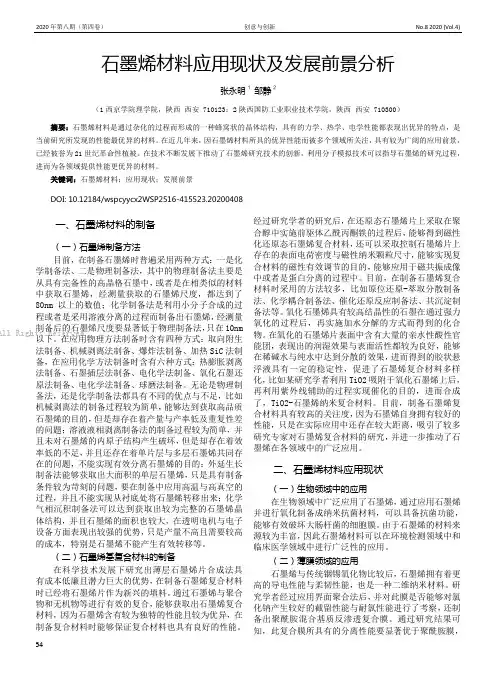

石墨烯材料应用现状及发展前景分析张永明1邹静2(1西京学院理学院,陕西西安 710123;2陕西国防工业职业技术学院,陕西西安 710300)摘要:石墨烯材料是通过杂化的过程而形成的一种蜂窝状的晶体结构,具有的力学、热学、电学性能都表现出优异的特点,是当前研究所发现的性能最优异的材料。
在近几年来,因石墨烯材料所具的优异性能而被多个领域所关注,具有较为广阔的应用前景,已经被誉为21世纪革命性植被。
在技术不断发展下推动了石墨烯研究技术的创新,利用分子模拟技术可以指导石墨烯的研究过程,进而为各领域提供性能更优异的材料。
关键词:石墨烯材料;应用现状;发展前景DOI: 10.12184/wspcyycx2WSP2516-415523.20200408一、石墨烯材料的制备(一)石墨烯制备方法目前,在制备石墨烯时普遍采用两种方式:一是化学制备法、二是物理制备法,其中的物理制备法主要是从具有完备性的高晶格石墨中,或者是在相类似的材料中获取石墨烯,经测量获取的石墨烯尺度,都达到了80nm以上的数值;化学制备法是利用小分子合成的过程或者是采用溶液分离的过程而制备出石墨烯,经测量制备后的石墨烯尺度要显著低于物理制备法,只在10nm 以下。
在应用物理方法制备时含有四种方式:取向附生法制备、机械剥离法制备、爆炸法制备、加热SiC法制备,在应用化学方法制备时含有六种方式:热膨胀剥离法制备、石墨插层法制备、电化学法制备、氧化石墨还原法制备、电化学法制备、球磨法制备。
无论是物理制备法,还是化学制备法都具有不同的优点与不足,比如机械剥离法的制备过程较为简单,能够达到获取高品质石墨烯的目的,但是却存在着产量与产率低及重复性差的问题;溶液液相剥离制备法的制备过程较为简单,并且未对石墨烯的内原子结构产生破坏,但是却存在着效率低的不足,并且还存在着单片层与多层石墨烯共同存在的问题,不能实现有效分离石墨烯的目的;外延生长制备法能够获取出大面积的单层石墨烯,只是具有制备条件较为苛刻的问题,要在制备中应用高温与高真空的过程,并且不能实现从衬底处将石墨烯转移出来;化学气相沉积制备法可以达到获取出较为完整的石墨烯晶体结构,并且石墨烯的面积也较大,在透明电机与电子设备方面表现出较强的优势,只是产量不高且需要较高的成本,特别是石墨烯不能产生有效转移等。
石墨烯—铜复合材料研究新进展*石墨烯是一种新型低维碳材料它具有优异的光学、电学、热学和力学性能,被认为是具有战略意义的新材料,近年来迅速成为材料科学和凝聚态物理等领域的研究热点,而石墨烯-金属复合材料是石墨烯应用的重点研究方向之一。
从理论研究方面概述了国内外对石墨烯-铜复合材料的最新研究进展,阐述了石墨烯-铜界面对位错、热传输有阻碍作用和一定抗辐照损伤的能力,重点介绍其中一些具有优异性能的研究结果及其在目前研究中面临的困难。
标签:石墨烯-铜复合材料;辐照损伤;位错自2004年英国Manchester大学的Novoselov等[1]首次用机械剥离法获得单层石墨烯以来,石墨烯以其独特的结构,优异的电学、热学、化学和力学性能迅速引起了广泛地关注。
石墨烯是一种由碳原子以sp2杂化连接密堆积构成的二维晶体,具有良好的导热性能5000W/(m·K)[2],室温下电荷迁移率高达15,000cm2/(V·s)[3],比表面积为2630m2/g[4],杨氏模量和力学性能分别为1.02TPa和130GPa[5]。
石墨烯的这些优良性能使其成为材料科学领域研究的热点对象,通过与其他材料的复合可以利用石墨烯优良的特性赋予复合材料更加优异的性能。
石墨烯与金属的复合是石墨烯纳米复合材料研究中很重要的一部分,特别是石墨烯-铜复合材料的研究是目前材料研究领域的热点之一。
主要综述了国内外对石墨烯-铜复合材料理论研究的最新进展,给出研究中得到的重要成果,并指出目前石墨烯-金属复合材料研究过程中的困难。
石墨烯的加入使得石墨烯-铜复合材料不仅可以获得高导电导热的性能,还能很好地弥补传统铜及铜合金强度较低的缺点。
这是由于石墨烯在复合材料中起到阻碍位错运动的作用,使位错运动需要更大的应力来越过障碍,从而提高了材料的强度,也提高了材料的耐磨性能。
2010年,Xu等[6]利用第一性原理研究了单层石墨烯和铜界面的性质,结果发现,单层石墨烯与铜(111)面的界面内聚能、强度和电子结构与它们的原子几何形貌息息相关。
石墨烯纳米复合材料的制备与应用研究进展宋月丽;谈发堂;王维;乔学亮;陈建国【摘要】石墨烯是近年被发现和合成的一种新型二维碳质纳米材料.由于其独特的结构和新奇的物化性能,在改善复合材料的热性能、力学性能和电性能等方面具有很大的潜力,已成为纳米复合材料研究的热点.综述了石墨烯纳米复合材料的制备与应用研究进展,并对石墨烯纳米复合材料的发展前景进行了展望.%Graphene is a new type of two-dimensional carbon nanomaterial, which has been discovered and synthesized in recent years. Graphene has great potential in terms of improving the thermal,mechanical and e-lectrical properties of its composites,which is also a new hot research area of nanocomposites,due to its unique structure and novel physical and chemical properties. In this article,advances in preparation and application of graphene nanocomposites were reviewed and future development of graphene nanocomposites was also proposed.【期刊名称】《化学与生物工程》【年(卷),期】2012(029)009【总页数】5页(P6-10)【关键词】石墨烯;纳米复合材料;制备;应用【作者】宋月丽;谈发堂;王维;乔学亮;陈建国【作者单位】华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉430074;平顶山学院电气信息工程学院,河南平顶山467000;华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉430074;华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉430074;华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉430074;华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉430074【正文语种】中文【中图分类】O613.71;TB33石墨烯(Graphene)是碳原子紧密堆积成单层二维蜂窝状晶格结构的碳质材料,是构成其它碳同素异形体的基本单元。
《石墨烯及碳纳米管增强铜基复合材料组织与性能研究》一、引言随着科技的不断进步,材料科学在许多领域取得了重大突破。
其中,铜基复合材料因其优异的导电性、导热性及良好的机械性能,在电子、电力、航空航天等领域得到了广泛应用。
近年来,石墨烯和碳纳米管因其独特的物理和化学性质,被广泛用于增强铜基复合材料的性能。
本文将针对石墨烯及碳纳米管增强铜基复合材料的组织与性能进行深入研究。
二、石墨烯及碳纳米管的基本性质石墨烯是一种由单层碳原子构成的二维材料,具有优异的导电性、导热性和机械强度。
而碳纳米管则是由卷曲的石墨烯片构成的管状结构,也具有很好的导电和导热性能,且强度非常高。
这些特性使得石墨烯和碳纳米管成为增强铜基复合材料的理想选择。
三、实验方法与材料制备本实验采用石墨烯和碳纳米管作为增强相,制备了不同比例的铜基复合材料。
首先,将石墨烯和碳纳米管分别与铜粉混合,通过热压法制备出铜基复合材料。
通过对制备工艺的优化,我们得到了不同石墨烯和碳纳米管含量的铜基复合材料。
四、组织结构分析通过扫描电子显微镜(SEM)和透射电子显微镜(TEM)观察了铜基复合材料的微观组织结构。
结果表明,石墨烯和碳纳米管在铜基体中分布均匀,且与铜基体具有良好的界面结合。
此外,随着石墨烯和碳纳米管含量的增加,复合材料的晶粒尺寸有所减小,晶界更加清晰。
五、性能研究1. 力学性能:通过对铜基复合材料进行拉伸测试,发现随着石墨烯和碳纳米管含量的增加,复合材料的抗拉强度和硬度均有所提高。
这主要归因于石墨烯和碳纳米管的优异机械性能以及与铜基体的良好界面结合。
2. 电学性能:通过测量铜基复合材料的电导率,发现其电导率随着石墨烯和碳纳米管含量的增加而略有降低,但仍保持较高的电导率水平。
这表明石墨烯和碳纳米管的添加对铜基体的电导性能影响较小。
3. 热学性能:由于石墨烯和碳纳米管具有优异的导热性能,因此铜基复合材料的热导率也有所提高。
通过热导率测试,发现随着石墨烯和碳纳米管含量的增加,复合材料的热导率逐渐提高。
新型石墨烯铜复合材料的制备与性能研究引言随着科技的日新月异,纳米材料领域的发展越来越快。
石墨烯是由碳原子构成,厚度只有一个原子层的一种二维材料,其在电子、热学、光学等方面的特异性能吸引了研究者越来越多的关注。
在材料领域,利用石墨烯材料制备出石墨烯复合材料具有更好的性能表现,对于石墨烯复合材料的研究也越来越受到重视。
本文围绕着新型石墨烯铜复合材料的制备与性能研究,对其研究现状和未来的发展趋势进行探究。
一、石墨烯与铜材料的介绍石墨烯是由碳原子构成,属于一种类于石墨的碳材料,理论上只有一个原子层厚度,并且以六角晶格排列。
石墨烯的物理性质表现出优异的电子输运性能、热传导性能、生物相容性等。
而铜材料是一种常用金属,具有较好的导电性和导热性,广泛应用于电子、热机械等领域。
本文中所提到的石墨烯铜复合材料是基于铜材料的一种材料,通过将石墨烯与铜材料相结合,以提高其材料载流性能、机械强度等性能。
二、新型石墨烯铜复合材料的制备方法新型石墨烯铜复合材料的研究离不开其制备方法的改进,以下将介绍几种目前常用的方法:1. 化学气相沉积法(CVD)化学气相沉积法是利用气体在反应过程中沉积到衬底上,形成一层薄膜的方法。
CVD法能够快速制备出大面积、高质量的石墨烯薄膜,且具有自控制结构等优点。
利用CVD法制备的石墨烯铜复合材料具有高电导率、强度大、稳定性好等优点。
2. 机械剥离法机械剥离法是目前石墨烯制备的一种常见方法,具有操作简便、成本低、适用范围广等优点。
该方法主要通过微力显微镜、扫描隧道显微镜等仪器对石墨烯进行压榨和剥离,制备出单层厚度及其他厚度的石墨烯。
利用机械剥离法制备的石墨烯铜复合材料具有良好的导电性和机械强度。
3. 电化学沉积法电化学沉积法是利用电流在电极上沉积物质的方法。
由于该方法易操作、成本低,因此被广泛用于石墨烯的制备。
使用电化学沉积法制备石墨烯铜复合材料时,具有自修复、纯度高等优点。
三、新型石墨烯铜复合材料的性能石墨烯与铜复合材料的特殊结构和性质使得其具有独特的性能特征。
石墨烯的功能化及其相关应用一、本文概述石墨烯,一种由单层碳原子紧密排列形成的二维纳米材料,自2004年被科学家首次成功分离以来,便以其独特的电子、热学和机械性能,引起了全球科研人员的广泛关注。
由于其具有超高的电子迁移率、超强的导热性和极高的力学强度,石墨烯被誉为“黑金”,并有望引领新一轮的工业革命。
本文旨在深入探讨石墨烯的功能化方法,以及这些功能化后的石墨烯在各个领域的应用前景。
我们将从石墨烯的基本性质出发,详细阐述其功能化的基本原理和技术手段,包括化学修饰、物理掺杂等。
随后,我们将对石墨烯在能源、电子、生物医学、复合材料等领域的应用进行详细介绍,并分析其潜在的市场价值和挑战。
我们将对石墨烯功能化及其应用的未来发展趋势进行展望,以期能为相关领域的科研工作者和从业人员提供有益的参考和启示。
二、石墨烯功能化的方法石墨烯作为一种二维碳纳米材料,拥有出色的电学、热学和力学性能,这使得它在多个领域具有广泛的应用前景。
然而,原始石墨烯的化学稳定性较高,与大多数溶剂和分子的相容性较差,这限制了其在实际应用中的使用。
因此,对石墨烯进行功能化修饰,以提高其与其他材料的相容性和稳定性,成为了石墨烯研究领域的重要方向。
目前,石墨烯的功能化方法主要包括共价键功能化和非共价键功能化两大类。
共价键功能化是通过化学反应将官能团或分子共价连接到石墨烯的碳原子上。
这种方法可以精确控制石墨烯的化学性质,实现对其电子结构和性质的调控。
常见的共价键功能化方法包括重氮反应、环加成反应和自由基加成反应等。
通过这些方法,可以在石墨烯上引入羟基、羧基、氨基等官能团,从而改善其在溶剂中的分散性和与其他材料的相容性。
非共价键功能化则是通过物理相互作用,如π-π堆积、静电作用、氢键等,将分子或聚合物吸附到石墨烯表面。
这种方法不需要破坏石墨烯的碳碳共价键,因此可以在保持石墨烯原有性质的基础上,实现对其功能的拓展。
常见的非共价键功能化方法包括π-π堆积作用、表面活性剂包裹和聚合物吸附等。
三维石墨烯负载金属纳米粒子复合材料的功能和特点三维石墨烯负载金属纳米粒子复合材料是近年来在材料科学领域中备受关注的一种新型材料。
它由三维石墨烯结构和金属纳米粒子两个部分组成,具有许多特点和功能。
以下是对该材料的功能和特点的详细介绍。
1. 高电导性:石墨烯是一种由碳原子组成的二维材料,具有良好的电导性。
将石墨烯与金属纳米粒子复合,可以形成导电网络,使复合材料具有优异的电导性能。
这对于电子器件、传感器等应用领域非常重要。
2. 高比表面积:石墨烯由于具有大量的褶皱和缺陷结构,其比表面积非常高。
将金属纳米粒子负载在石墨烯上,可以有效提高复合材料的比表面积。
这对于催化剂、电池、超级电容器等领域的应用具有重要意义。
3. 优异的力学性能:石墨烯拥有出色的力学性能,具有高强度和高柔韧性。
将金属纳米粒子负载在石墨烯上,可以进一步提高复合材料的力学性能。
这对于制备高性能结构材料具有重要意义。
4. 优异的催化性能:金属纳米粒子在石墨烯的载体作用下,形成的复合材料具有优异的催化性能。
根据不同的金属纳米粒子的种类和形状,可以调控复合材料的催化活性。
这对于催化反应、燃料电池等领域的应用具有重要意义。
5. 可调控的性质:通过调控金属纳米粒子在石墨烯上的分布、形状和尺寸,可以调控复合材料的性质。
通过改变金属纳米粒子的种类,还可以调控复合材料的化学性质。
这为材料设计和性能优化提供了新的思路。
6. 稳定性和可循环使用性:石墨烯结构稳定,具有抗氧化和防腐蚀的特点。
金属纳米粒子负载在石墨烯上,不仅可以保护金属纳米粒子免受环境影响,还可以提高复合材料的稳定性。
这使得复合材料具有良好的循环使用性能。
三维石墨烯负载金属纳米粒子复合材料具有高电导性、高比表面积、优异的力学性能、优异的催化性能、可调控的性质、稳定性和可循环使用性的特点和功能。
这些特点和功能使得该材料在能源、环境、电子器件等领域具有广泛的应用前景。
基于石墨烯的复合纳米材料在生物传感器中的应用摘要:石墨烯作为新型材料在化学、材料等科学领域得到了极大的关注。
因其优良的导电性和生物相容性,被广泛的运用到生物传感器的研究中。
由于纳米级的石墨烯在水溶液中极易聚沉,所以在使用石墨烯时就需要对其修饰。
对石墨烯的修饰包括共价键修饰、非共价键修饰和金属颗粒及金属离子修饰。
添加各种修饰过后的石墨烯能增加的灵敏度和降低传感器的检测线。
关键词:石墨烯修饰生物传感器1、引言最近,石墨已成为一个迅速崛起的明星在材料科学领域。
它的问世引起了全世界的研究热潮。
自2004年英国曼彻斯特大学Geim团队首次从石墨中剥离出石墨烯以来,人们便对这种具有独特物化性质的纳米材料寄予厚望。
此后关于石墨烯的研究不断出现重要进展,并在材料、化学、微电子、量子物理及生物等众多领域表现出许多令人振奋的性能和潜在的应用前景,已成为当前研究热点之一。
石墨烯不仅是已知材料中最薄的一种,还非常牢固坚硬;作为单质,它在室温下传递电子的速度比已知导体都快。
石墨烯是一个二维(平面)晶体,组成单层碳原子排列在蜂巢网络与六元环,为二维碳结构。
在概念上石墨烯可以看作是一无限延长二维芳香族大分子。
石墨烯在原子尺度上结构非常特殊。
石墨烯中各碳原子之间的连接非常柔韧,当施加外部机械力时,碳原子面就弯曲变形,从而使碳原子不必重新排列来适应外力,也就保持了结构稳定。
这种稳定的晶格结构使碳原子具有优秀的导电性。
而且石墨烯中的电子在轨道中移动时,不会因晶格缺陷或引入外来原子而发生散射。
由于原子间作用力十分强,在常温下,即使周围碳原子发生挤撞,石墨烯中的电子受到的干扰也非常小。
[1,2]因此, 石墨烯奇特的物理、化学性质, 也激起了物理、化学、材料等领域科学家极大的兴趣。
这篇论文主要介绍了基于石墨烯的纳米材料在电化学生物传感器中的运用。
2、石墨烯的修饰然而,正如其它的同素异形体的新发现如碳富勒烯和碳纳米管(CNTs),材料可用性和加工一直是限制着石墨烯的应用。
石墨烯聚合物纳米复合材料的前沿与趋势 聚合物与其他塑料结合形成混纺纤维,与滑石粉及云母混合形成填充系统,和与其他非均质加固物进行模型挤压生产复合材料和杂化材料。这种简单的“混合搭配”方法使得塑料工程师们能够利用聚合物团生产一系列能够控制极端条件的有用的材料。在这种方法中最后加入的事石墨烯------人们早就了解到它的存在但是知道2004年才被制备与鉴定出的碳单原子层。英国曼彻斯特大学的Andre K.Geim和Konstantin S.Novoselov因为分离出碳单原子层而被授予诺贝尔物理学奖。他们的成就导致了聚合物纳米材料的蓝图发生了变化。人们已经长期熟知碳基材料,像金刚石,六方碳和石墨烯。但是聚合物纳米材料研究团体重新燃起的热情主要由于石墨烯可与塑料结合的特性以及它来自于廉价的先驱体。石墨烯的性价比优势在纳米复合材料、镀膜加工、传感器和存储装置的应用上正挑战着碳纳米管。接着,这些只能被想象出来的应用将会出现。事实上,Andre Geim说过“石墨烯对于它的名字来说就是一种拥有最佳性能的非凡的物质。”这能够在目前大量发表的文献中可以看出。石墨烯为什么能够这样引起人们的兴趣呢?本篇综述尝试去处理在石墨烯纳米复合材料新兴潮流中所产生的这类问题。这个工作的范围被石墨烯聚合物纳米复合材料(GPNC)研究员提出期望的发展潜力进行了拓展。
神奇的石墨烯 石墨烯被频繁引用的性能是它的电子传输能力。这意味着一个电子可以在其中不被散射或无障碍地通行。石墨烯的电子迁移率可达到20000cm2/Vs,比硅晶体管高一个数量级。一片最近的综述表明,以改良样品制备的石墨烯,电子迁移率甚至可以超过25000cm2/Vs。石墨烯是否缺少禁带以及大量合成纯石墨烯是否可行只有将来的研究可以解释。目前,非凡的电子传导性能使得石墨烯居于各类物质之首。所以,利用石墨烯代替硅作为基质的可能性将指日可待。虽然石墨烯的电子传导能力要比铜高得多,但是其密度只有铜的1/5。文献中大量记载了石墨烯的电子传导性能极其影响方面的细节。 由于它固有的特性人们开始对它在纳米复合材料的应用产生了兴趣。据预测,一个单层无缺陷的石墨烯薄膜的抗拉强度要比其他任何物质都要大。事实上,James Hone’s小组已经用原子力显微镜研究了独立的单层石墨烯薄膜的断裂强度。他们测得的平均断裂力为1700nN。他们还发现石墨烯这种物质可以抵挡超高的应力(约25%)。这些测量值使得这个团队计算出无缺陷石墨烯薄片的内在强度为45Nm-1。这儿的内在强度被规定为无缺陷的纯物质在断裂之前所能承受的最大应力。石墨烯如此卓越的是由于它相当于1.0Tpa的杨氏模量。在其他的特性中Paul McEuen和同事们只有一个原子厚度的石墨烯薄膜即可隔绝气体,包括氦气。即石墨烯在实际应用中可作为密闭的微室。石墨烯所表现出的热传导性能要比铜高出很多倍。这就意味着石墨烯能够很容易地进行散热。最近对大块石墨烯薄膜的研究表明其热传导系数是600W/(m.K)。石墨烯另外的一个特性是其具有高的比表面积,计算值为2630m2g-1,而碳纳米管仅为1315m2g-1,这使得石墨烯在储能装置应用上成为一个候选材料。Rod Ruoff’s小组通过改性的石墨烯演示了其具有的超高电容性能。对石墨烯的新奇属性的详细描述随处可见石墨烯与碳纳米管相比有一个截然相反的属性是其不含杂质(不含金属),这对构建可靠的传感器和储能装置来说是一个重要的优势。,更进一步,由于它形状与结构,石墨烯或许有更低的毒性,这也成为目前研究的主题。 独立的纳米材料的这些性质使得物理学家,化学家,和材料学家,不论作为理论学家还是实验学家,都为石墨烯的潜力而感到振奋。然而,最重要的问题是去区分炒作还是现实。问题不是什么引起了石墨烯的炒作,而是哪一个领域能够从中获益或者怎样去开发其独特的性能。 高分子学家和材料学家通过在聚合物基体中加入石墨烯或者其衍生物合成产品已经走在了前列。通过使用纳米级石墨烯提高强度和硬度就是很好的例子。由于已经分离出了石墨烯,它每年的生产量已经增长到了15吨。最近的报道中指出,石墨烯片晶的商业生产量在两年内有望达到每年200吨。 但是,由石墨构成的石墨烯片材巨大的表面引力。除非这些片材在聚合物基体中被分离或单一隔开,石墨烯纳米复合材料将没有可能实现。这可以在对被剥离出的石墨和碳纳米管所做的实验中可以看出。为了更好的呈现石墨烯聚合物纳米复合材料所面临的挑战以及它的驱动力一篇关于由石墨制得的石墨烯产品的综述获得了权威的关注。
由石墨制得的石墨烯产品 最近的文献描述了几种制备石墨烯的技术,包括利用超临界二氧化碳对石墨进行剥离。每种方法都存在着优缺点。目前利用可伸缩纳米管制备石墨烯的对外开放过程所面临的挑战也在文章中进行了阐述。Kaner et al.评估了石墨烯作为多孔碳的化学性质,历史记录,生产过程和潜在的应用,Ruoff et al.评估了石墨烯材料的制备方法,性能和应用。另外一篇综述着重于氧化石墨烯,超低氧化程度石墨烯,以及石墨烯在水中和有机溶剂中的分散,特别是它的机械性能和电性能。因此,对诺贝尔奖获得者所运用的微机械解理方法制备纯石墨烯的基础学习变得尤为重要。 Geim和Novoselov认为从石墨中生产大量石墨烯并不合适。大规模石墨烯基底设备像气体传感器,超级电容器或电导材料运用化学改性的石墨烯或还原的氧化石墨烯制成悬浮液或分散胶质。后一类石墨烯不是纯净的,因此被称为“有缺陷的石墨烯”。在类似石墨烯的结构中有很多种缺陷。生产方式的本质区别是它生产无杂质石墨烯还是掺杂的石墨烯(结构上或局部解理表面含氧或其他物质)。不纯净的石墨烯的优点在于它的生产成本较低和它的可测量性。但是,不纯净的石墨烯最主要的缺点是它的电子传输能力。换种方式说,杂质在参照聚合物可剥离型是哦西薄片的褶皱表面上形成反应区。结果这将打开其他应用途径。因此,不论是石墨烯的翟亮还是它被预期的应用都决定着其生产过程。 石墨烯是碳经过SP2杂化在二维多空层一个原子厚度的基面。当大量石墨烯在三维空间有规律地进行堆放时,石墨就形成了。石墨在其化学性能上具有特性。它既可以作为氧化剂也可以作为还原剂。由于它在基层之间能够容纳其他物质的嵌入使得人们对它进行了大量的研究。引入插层物质的过程就是被人们所熟知的嵌入。在石墨嵌入式化合物中,石墨烯层如果不改变碳原子的平面度将不会从嵌入物质中获得电子或者为其提供电子。早在1841年,人们就利用钾作为石墨嵌入式化合物的插层物质。当插入层出现后,相邻的石墨烯层面间距会增加。这就导致了其中的范德华力的减小。这个发现使得研究员们可进一步扩大石墨嵌入式化合物的。其一就是利用剥离过程生产单体纳米级石墨烯或石墨烯纳米层。 大量生产石墨烯或石墨烯纳米层的趋势集中在利用化学法对石墨进行剥离。在这个过程中,石墨烯被强氧化剂氧化形成氧化石墨(GO)(类似嵌入式)。这就导致了石墨烯氧化层间的层面间距的增加。很明显,现在所用的氧化方法(或由此改性的)已经发展了50,100,150年。氧化石墨包含了一系列含氧官能团,包括羟基,环氧基团,还有在基底边缘形成的羰基和羧基。这些官能团令氧化石墨层具有高度的亲水性,这就使得它们很快倾向于膨胀,因此很容易分散在水中。在湿度增加时,甚至发现石墨烯片材的层面间距能够可逆地增加6~12埃。利用这个性质,Ruoff’s小组首次演示了利用溶液方法制备1nm厚的单层石墨烯的过程。为了降低其亲水性,可将氧化石墨薄片与有机物异氰酸酯反应。已经通过实验证明了经过异氰酸酯改性的氧化石墨可在DMFC(极性非质子溶剂)中形成稳定的完全剥离的分散物质。这个反应被提出生成了氨基甲酸酯和氨基化合物。这个为有机高分子可被分散在极性非质子溶剂中合成石墨烯聚合物纳米复合材料(GPNC)铺平了道路。氧化石墨(GO)存在的棘手的问题是它电子电导率的降低。这可通过热低温处理化学还原石墨烯进行缓和。另一种可选择的方法是水浴还原法。不过重要的事注意到完全还原氧化石墨(出去含氧杂质)将无法实现。这也就是为什么电子传导率可作为氧化石墨(GO)被还原为石墨烯程度的可靠指标。然而这却增加了其在水中或者有机物中的分散性。如果被还原的氧化石墨薄片不能很好地在聚合物基质中分散,聚合过程将成为本质上的难题。化学官能团以及静电稳定机制都会抑制剥离型氧化石墨层的聚合。但是剥离型石墨烯存在多分散性残余的可能。Hersam提供了一种易懂的证实石墨烯多分散性的透视图,包括尝试生产单分散石墨烯和在分离不同厚度石墨烯薄片中密度梯度超速离心法是如何奏效的。利用与碳纳米管同样的方法来避免因液体表面能与纳米管表面能相当而造成的聚合,Coleman小组发明了通过液相分离石墨制备稳定的分散石墨烯。为了进一步拓展他们的工作,这个小组发表了一篇关于用甲基化合物作为制备具有表面活性的剥离型石墨烯的报告。最近,他们提出了一种利用水—钠胆酸盐溶液制备稳定石墨烯分散质的低廉、可变的生产过程。 表1 表1图a:典型的功能性石墨烯薄片在硅片上的扫描电子显微镜图像
图b:典型的2—3层石墨烯边缘的高分辨透视电子显微镜。插图显示了几层石墨烯薄片的可观测的电子衍射图
表2 表2:石墨,功能性石墨烯薄片,氧化石墨和膨胀石墨的X射线衍射图
a b 另一种路线是通过加热膨胀氧化石墨的方法大量生产石墨烯。相关研究表明,对于一个成功的氧化石墨剥离过程,分度旋转轴增大0.7nm时完全消除石墨插层间距(中心至中心)0.34nm是必要的。通过这种方式制备的剥离型石墨烯薄片就形成了功能性石墨烯。表1 的a图是典型的石墨烯薄片的扫描电子显微镜,图b是功能性石墨烯薄片的高分辨透射电子显微镜图像:这张表表明了每一层是由2—3层单体石墨烯薄片组成。 尽管由于热膨胀而使石墨烯平面结构的变形和粉碎,功能性石墨烯片仍有很高的电子导电率。但是,分离出不同剥离度的石墨烯是非常重要的。膨胀石墨和虫型剥离石墨都不是完全分离的石墨烯产品。这在表2 提供距离的X射线衍射图的衍射峰中可以看出。通过表2,我们可以区分不同结构的石墨,功能化石墨烯薄片(FGS),膨胀石墨(EG)和氧化石墨(GO)。 对大量石墨进行化学剥离的实验表明初始石墨的侧面尺寸和其结晶度都决定了终止石墨烯产品是单层的,单双层结合或者多层的。初始石墨物质,像是人造石墨,片状石墨粉体,高结集石墨,天然片状石墨和高定向性热解石墨也会影响石墨烯产品。据悉人造石墨适合生产单层石墨烯。 通过改变直接热处理的温度和时间可以设计和制备不同尺寸的石墨烯纳米层。Jiang宣布他们已经在继机械剪切法之后通过热振动(在1500℃)分离GIC获得了大多在一道五层之间的石墨烯薄片。GIC的不均匀性膨胀将会导致不同厚度的产生。石墨烯纳米片材(GNP)通常由2到10层纳米级石墨烯层进行堆积。我们还发现在接近三维极限的至少十层的石墨烯的电子结构在飞速进展,同时伴随着其性能的演变和石墨烯层数的变化。还有,由于尺寸和厚度的不同,纳米级石墨烯片(NGP)将会趋向于结块,这回给其在聚合物中的分散带来问题。因此,为了发展以石墨烯为基底的聚合物纳米复合材料,初始石墨烯物质的合成是非常重要的。通过操控石墨烯的化学性质和它的层间体系结构就可以操控最终的成品。
