立体化停车场设计书

  • 格式：doc
  • 大小：917.50 KB
  • 文档页数：56

- 1 - 立体化停车场设计书 1.1 课题任务 设停车场有地下和地面两层，统一管理。地下停车场采用单入口和单出口。地上停车场采用南北方向的双口，每个口都有一个入口和出口。停车顺序先地面，后地下。地面入口处各有一个单车道的等候通道，并允许等候的车辆因急事从等候通道直接开走。具体的设计任务如下： （1）采用栈、队列和有序表等数据结构。 （2）等候车辆的管理。 （3）地下、地上停车位的管理。 （4）停车计费功能。

1.2 课题原理 针对本次课程设计的具体要求，我们设计了如下方案：停车场内部选择栈作为基本数据结构，充分利用栈后进先出的数据结构特点，停车场外部的等候区域，针对其“先到先出”的工作特点，选择队列作为基本数据结构。同时设计了计时计费功能，会员制度，针对不同型号，是否为会员的车辆进行分类收费。

2 需求分析 2.1 课题调研 为了完成本次课程设计任务，我们对校园周边的停车场运作状况进行了一系列的前期调研，包括停车场的管理系统的运行原理，收费标准等等，为本次课程设计任务的完成打下了良好的基础。

2.2 功能需求 此次设计任务，要求停车场分为上下两层，上层为南北双向入口和出口，下层为单向入口出口，并要求我们设计等待区域。对于收费标准，我们将不同型号的车分类收费，同时增加会员管理制度，对于多次在本停车场停车的会员给予优惠。

3 方案设计 3.1 总体功能设计 本次课程设计共分为四个主要功能： （1）进入停车场 （2）离开停车场 （3）查看停车场现状 （4）计费功能 - 2 -

针对进入停车场的功能，我们设计了“先地上，后地下”，的停放顺序，当地上南北双向任一停车场停满后，再向该停车场进车，会显示“停车场已满”等提示信息，并将车辆停入有剩余车位的其他停车场。当所有停车场均无停车位时，到来车辆将会进入等待区域，一旦有车辆离开停车场，最先到达等待的区域的车辆将会进入停车场。 针对离开停车场的功能，可选择任一停车场出车，并会根据停车时长，车辆类型，以及是否为会员等信息给出本次停车的费用。 针对查看停车场现状的功能，将显示车牌号，何处停车等相关信息。 此外，我们还设计了计费功能，利用windows系统自带函数获取时间，免去了人工手动输入时间的繁琐步骤，同时，针对不同车型，是否享受会员优惠等差异制定了不同的收费标准，使停车场的运行更为规范化，合理化。

3.2 数据结构设计 本次课程设计主要使用了栈和队列两种数据结构，具体的设计方案和操作过程将在个人报告中给出，在此不再赘述。

3.3 函数原型设计 int main() { system("color E1"); cout>>>>>> "

cout<<" ================================================ ">t; switch (t) { case 1: CarIn(&s3,&s1,&s2, &shortcut); break; case 2: CarOut(&s3,&temp1,&s1,&s2,&temt1 ,&shortcut); break; case 3: LookNow(&s3, &temp1, &s1, &s2, &temt1, &shortcut,&w); break; case 0: break; } } return 0; }

3.4 用户界面设计 运行时为DOS界面，通过增加字符画，更换背景颜色等方法增加界面的美观度。

4 方案实现 4.1 开发环境与工具 开发环境：VisualC++6.0 4.2 个人设计实现（按组员分小节）

4.2.1 曹奕设计实现 队列类的实现： typedef struct QueueNode //队列结构 { Car data; struct QueueNode *next;

}QueueNode; class Queue //定义队列类 { public:

QueueNode *front, *rear; Queue(){cout<<"构造函数"<~Queue(); int InitQueue(); int DestroyQueue(Queue *Q); int EnterQueue(Queue *Q, Car c); int EmptyQueue(Queue*Q); - 4 -

int DeleteQueue(Queue *Q,Car *c); int QueueLength(Queue *Q); }; Queue::~Queue(){cout<<"析构函数"<

int Queue::EmptyQueue(Queue *Q) { if (front==rear) { cout<<"队列为空"

front = (QueueNode *)malloc(sizeof(QueueNode)); if (front == NULL) { return (FALSE); } else { rear = front; front->next = NULL; cout<<"构造了一个空队列"next; free(front); front=rear; } cout<<"销毁队列成功"

int Queue::EnterQueue(Queue*Q, Car c) { rear->next = (QueueNode *)malloc(sizeof(QueueNode)); if (rear->next == NULL) { cout<<"车辆入队失败"next; rear->data = c; //rear->data.licence= rear->data.leaved; cout<<"车辆入队成功"next = NULL; count++; return (TRUE); } }

int Queue::DeleteQueue(Queue *Q,Car *c) { //删除队列元素 QueueNode *t; if (EmptyQueue( Q)) { cout<<"要查找车辆不存在！"next; if (rear == t) rear = front; (*c)= t->data; front->next = t->next; free(t); cout<<"车辆删除成功"

合集下载

机械式立体停车库设计方案

机械式立体停车库设计方案

机械式立体停车库设计方案机械式立体停车库设计方案随着最近十年XX经济的飞速发展，民众生活水平的提高，目前XX机动车保有量高达约340万辆，而车位数量的增长远远没有跟上车辆的增长，XX停车位缺口达三分之于。

“停车难、停车乱”已成为百姓诟病的城市顽疾。

近几年，随着XX等超大型城市的交通拥堵日趋严重，立体停车库越来越受追捧。

目前XX已在多地建设立体停车库并投入使用，主要集中在停车周转率较高的中心商务区、医院等公共设施，包括友谊城、中航城、澳新亚大厦、福田妇幼保健医院、新洲维也纳酒店、宝安人民医院等。

1、地下机械式立体停车库相关案例（1）XX福田6800机械停车设备项目福田6800机械车库项目位于福田区南路东侧大康福盈门小区的地下停车库，由XX市大康投资集团有限公司投资建设。

福盈门小区建设用地面积约6800平方米，总建筑面积约67000平方米（车库项目占地面积3456.2平方米），其中商业14750平方米，住宅40140平方米，建筑高度超过150米。

福盈门小区为了满足住户更好的停车需求，在规划设计的初期，即考虑将建设智能立体停车库与传统自走式车库相结合的形式，满足更多的车位需求。

在地下室二层至地下室四层建设 1 座 3 层的高效率全自动仓储式巷道堆垛类停车设备，配置2台堆垛机以及4 个带顶升旋转式出入口，共计221 个机械停车位，存取车速度平均可以达到90秒一辆车。

在地下室建设的时候，考虑在有限的空间内，能将车位的需求提升到最大，采用了重列式车位排布方式，大大提升了车位数，同时在出入口设置了顶升旋转式配置，通过顶升转盘实现车辆的正进正出，增加了用户的体验感，同时也很好解决了交通流线问题，避免当倒车出库时发生的交通事故。

项目建设不但能满足车位的需求，提高了车辆的存放密集度。

同时也提升了小区停车的智能化体验，项目融入了小区物业管理系统，固定用户可指定泊车位置，节约了存取车时间，也避免车辆在停放过程中可能出现的剐蹭现象发生。

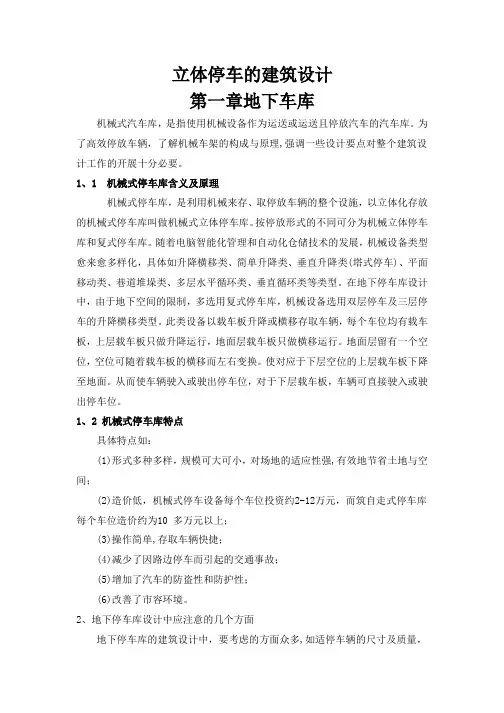

立体车库的建筑设计

立体车库的建筑设计

立体停车的建筑设计第一章地下车库机械式汽车库，是指使用机械设备作为运送或运送且停放汽车的汽车库。

为了高效停放车辆，了解机械车架的构成与原理,强调一些设计要点对整个建筑设计工作的开展十分必要。

1、1机械式停车库含义及原理机械式停车库，是利用机械来存、取停放车辆的整个设施，以立体化存放的机械式停车库叫做机械式立体停车库。

按停放形式的不同可分为机械立体停车库和复式停车库。

随着电脑智能化管理和自动化仓储技术的发展，机械设备类型愈来愈多样化，具体如升降横移类、简单升降类、垂直升降类(塔式停车)、平面移动类、巷道堆垛类、多层水平循环类、垂直循环类等类型。

在地下停车库设计中，由于地下空间的限制，多选用复式停车库，机械设备选用双层停车及三层停车的升降横移类型。

此类设备以载车板升降或横移存取车辆，每个车位均有载车板，上层载车板只做升降运行，地面层载车板只做横移运行。

地面层留有一个空位，空位可随着载车板的横移而左右变换。

使对应于下层空位的上层载车板下降至地面。

从而使车辆驶入或驶出停车位，对于下层载车板，车辆可直接驶入或驶出停车位。

1、2 机械式停车库特点具体特点如：(1)形式多种多样，规模可大可小，对场地的适应性强,有效地节省土地与空间；(2)造价低，机械式停车设备每个车位投资约2-12万元，而筑自走式停车库每个车位造价约为10 多万元以上；(3)操作简单,存取车辆快捷；(4)减少了因路边停车而引起的交通事故；(5)增加了汽车的防盗性和防护性；(6)改善了市容环境。

2、地下停车库设计中应注意的几个方面地下停车库的建筑设计中，要考虑的方面众多,如适停车辆的尺寸及质量，车架的构架形式,地下室的柱网与层高的关系处理，如何利用地形巧妙组合不同的车架,机房的合理布置及风管的走向，喷淋管线如何保护车架上的每一辆汽车等等。

2、1停车库最大存容量的设计设计停车库应按最大存容量设计存容量，存容量越多越好，但应确保停车库顺畅而安全地运行. 那么柱网尺寸如何把握就成为首要议题。

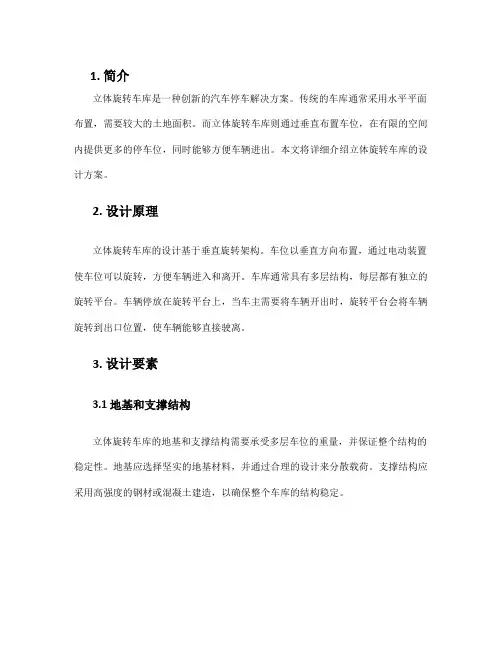

立体旋转车库设计方案
