机台常见讯息报警的解读

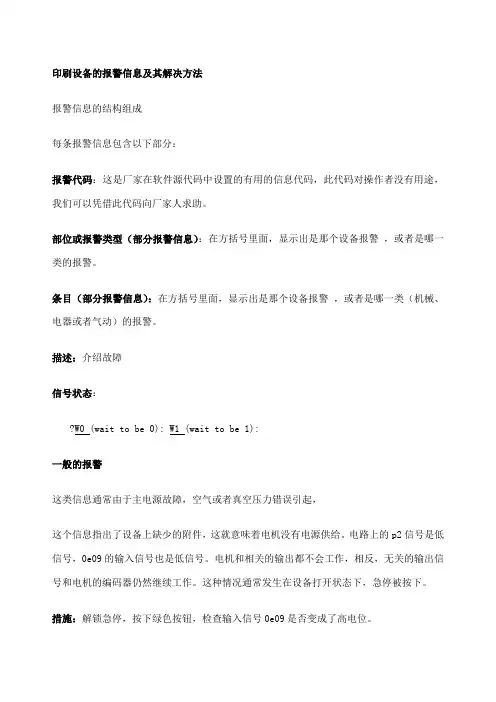

印刷设备的报警信息及其解决方法报警信息的结构组成每条报警信息包含以下部分：报警代码：这是厂家在软件源代码中设置的有用的信息代码，此代码对操作者没有用途，我们可以凭借此代码向厂家人求助。

部位或报警类型（部分报警信息）：在方括号里面，显示出是那个设备报警，或者是哪一类的报警。

条目（部分报警信息）：在方括号里面，显示出是那个设备报警，或者是哪一类（机械、电器或者气动）的报警。

描述：介绍故障信号状态：?W0 (wait to be 0): W1 (wait to be 1):一般的报警这类信息通常由于主电源故障，空气或者真空压力错误引起，这个信息指出了设备上缺少的附件，这就意味着电机没有电源供给。

电路上的p2信号是低信号，0e09的输入信号也是低信号。

电机和相关的输出都不会工作，相反，无关的输出信号和电机的编码器仍然继续工作。

这种情况通常发生在设备打开状态下，急停被按下。

措施：解锁急停，按下绿色按钮，检查输入信号0e09是否变成了高电位。

这种报警是印刷机被打开，但是印刷机没有进行复位。

措施：1、确保真空和压缩空气的压力；2、解锁印刷机的所有急停3、按下绿色按钮；4、设备打到自动状态（黑色选择器）；5、进行复位6、等待复位结束（蓝色复位按钮不闪了复位完成）。

措施：和004相同的解决方式。

烘干炉没有复位。

压缩空气的压力比实际需要的低。

措施：1、检查供给的空气压力是否正常和稳定，值得强调的是，即使设备的空气压力正常，这个报警仍然存在，这时要进行必要的复位操作以删除报警。

2、把通向设备的总阀门关闭，检查空气的压力是不是6bar。

3、检查空气的压力传感器：这个传感器在设备的底部，标记着0e12。

它提供数字输入信号0e12，当空气压力值到了设定值时，该信号为1，否则为0.这个传感器能用螺丝刀进行调整。

真空压力低于所需要的值。

措施：1、如果真空由一个venturi泵提供，首先检查空气的压力值，空气压力本身是真空发生器。

报查警看屏报幕警信息的方法
错误代码
错误代码按以下情况进行分类：
No.000～255：P/S报警（参数错误） No.300～349：绝对脉冲编码器（APC）报警 No.350～399：串行脉冲编码器(SPC)报警 No.400～499：伺服报警 No.500～599：超程报警 No.700～749：过热报警 No.750～799：主轴报警 No.900～999：系统报警 No.5000以上P/S报警(程序错误)
诊断信息
诊断信息
诊断信息
在故出障现的故追障踪时方，法很重要的一点是要正确把握所发生故 障的类型并采取适当行动，从而及时修复机床。
1故.什障么的时追候踪出方现法故障 （1）操作中出现操作时间有多长？ （2）电源接通时出现？ （3）是否出现雷击、电源故障或其它电源干扰？ （4）出现了多少次？ 只有一次；出现多次，每小时 每天或每月多少次。
使1.用提数高控操机作床人应员注的意综的合问素题质 2.遵循正确的操作规程 3.创造一个良好的使用环境 4.尽可能提高机床的开动率 5.冷静对待机床故障
显示报警的一种方法
用自诊断屏幕检查系统
2.故进障行什的么追操踪作方时法出现故障 （1） 出现故障时NC为什么方式？
手动方式/存储器操作方式/MDI方式/返回参考点方式 （2）如果在程序操作中,在程序中什么地方？什么程序 号和顺序号？
故3.障进的给追轴现? （2）如果只对某个轴发生，该故障在断开电缆情况下是 否会消除？ （3）对于与主轴相关的故障，什么时候出现该故障？ 电压接通时、加速时、减速时或恒速转动时？
故4.障出的现追什踪么方故法障 （1）在CRT 的报警显示画面上显示的是什么报警？ （2）CRT画面是否正确 （3）如果加工尺寸不正确，误差有多大；CRT上的位

2007/2/1Page:1/2007/2/12 MITSUBISHI刀臂式机器警报讯息Page:2/52007/2/1Page:3/FANUC0i-TC 车床警报讯息说明2007/2/12 FANUCOi-TC车床警报讯息说明page^ 警报说明:FANUC0i-TC 车床警报讯息说明2007/2/12 Page:5/5警报说明:FANUCLH警报讯息说明2008/01/17卧式原点校正卧式ATCPMMGEARPARAMETER 设定PMM 参数P105=0,P179=36000,P141=36000P106=?EXAMPLE:刀库总刀数P68=40,60刀库齿轮转一圈刀库位移十（九）把刀，BT50每位移一把刀，马达所需转速，速比1:120（1:108）位移一把120/10=12（108/9=12）, P106=（刀库总刀数40）X12（位移一把=12）=480（刀库总刀数60）X12=720 BT40每位移一把刀，马达所需转速，速比1:90位移一把90/9=10, P106=（刀库总刀数60）X10（位移一把=10）=600若P106 值太大则P179=360000,P141=360000（PMM417Alarm），刀库总刀数P68=60,P31=-111P11#0=1APC,P12#1=0Automaticparametersett in g,P125=Motortype272P40=100x10,P41=80x10,P43=200x10（刀库总刀数=60）P1#4=1,P40=700,P41=500,P43=2000,P68=60,P106=720,P141=360000,P179=360000（刀库总刀数=40）P1#4=1,P40=80,P41=50,P43=200,P68=40,P106=480,P141=36000,P179=360001.开机1077MAGMOTORALARM1078MAGBATTERYALARMPMM->MSG000319350用手轮移动一个以上刀套（P9989#1=1PMM,MPGFUN.）MAG-KEY 在Manual 位置关机再开目前用此方式K13.2=1JOGMode,X5.2=1(MAGKey=manual), 用X5.3(MAGCW)X5.4(MAGCCW) 移动一个以上刀套MAG-KEY 在Manual 位置关机再开用JOG 移动校正OK(JOG 速度P41=5~10)PMMPARAMETER->11#0 设1关机再开K13.2=0 正常MAGJOGOnepitch 移动每位移一把刀,马达所需转速,BT40 速比1:100位移一把100/10=10 (刀库总刀数60)X10=600->P106 值=100P105 值=0,P179 值=3600003.ALARM1078 消失用手轮移动校正OKPMMPARAMETER->11#0 设1关机再开4.ALARM1077 消失K13.0=05.PMM950alarmDC24V 由ON/OFFRELAY 控制AC220V 由K1A 控制1. A.Function=2Data=1Y72=33Mode=AutoY70=001Start=ST(T-code)B.Function=2Data=4Y72=36Mode=JogY70=101Start=+x,-x(Jogonepitch)K2.1=0 押Mag.CW-keyRun, 放开Mag.CW-keyMag.Stopin-correctPOS.( 连续运转)K2.1=1 押Mag.CW-keyRun, 放开Mag.CW-keyMag.Stopin-nocorrectPOS.(onepitchstepbystep)C.Function=4Data=1Y72=65Mode=JogY70=101Start=STK13.2=1,K15.4=1JogMag.key-inManual, 押主轴停止键1sec後放开Mag.Returnto1POS.D2=1D.Function=4Data=15Y72=79Mode=JogY70=101Start=STK13.2=1,K15.5=1JogMag.key-inManual,押主轴停止键1sec後放开Mag.PMM000alarmP11#0=1 settingHOMEOK E.Function=0Data=0xxxxY72=0Mode=JogY70=101Start=+x,-xK13.2=1 押Mag.CW-keyRun, 押W-keyStop 错误修正K13.2=1 押Mag.CW-keyRun, 放开Mag.CW-keyMag.Stop (注意D2 不会更动)+XK13.2=1 押W-keyRun, 放开W-keyMag.Stop (注意D2 不会更动)-X用PMM#41=5JOG 移动刀库取代MPGD0=SpindleNO.,D1=WaittoolNO.D2=Mag.currentNO.D3=T-commandcodeNO卧式APC手动找寻O9000 程式号码,且自动跳至自动执行G7.2(ST)=1P6300#4(ESR)=1P3202#6(PSR)=1D100=90D101=00P6071=6(M6ARM 换刀)O9001P6072=100(M100APC 自动更换)O9002 P6073=101(M101APCPA-IN 更换)O9003 P6074=102(M102APCPB-IN 更换)O9004 O9000(APC-MAN.)(D100=90,D101=00) #3003=1G4IF[1013EQ1]GOTO99(MLK)M98P9002N99#3003=0M30O9001(M6-ATC)(P6071=6)#3003=1G4IF[#1008EQ1]GOTO99(TF=SP)IF[#1013EQ1]GOTO99(MLK)#130=#4003#131=#4006G91G30Z0G30X0Y0M6M88(DOORCLOSE)G#130G#131M05(M05取消M03记忆)N99#3003=0M99O9002(M100-APC)(P6072=100) #3001=1G4IF[#1013EQ1]GOTO99(MLK)M71(APCCHECK)#130=#4003#131=#4006G91G30Z0IF[#1011EQ1]GOTO2(ZP4OK)IF[#1012NE1]GOTO1(1=0.001Degree)M41G91G28B0M40GOTO2N1G91G28B0N2M40M72(PALLETUNCLAMP)G4X2.M74(PALLETUP)G4X1.IF[#1009EQ1]GOTO3(PANOWIN)M76(PA->IN)G4X1.GOTO4N3M77(PB->IN)G4X1.N4M75(PALLETDOWN)G4X1.M73(PALLETCLAMP)G#130G#131N99#3003=0M99O9003(M101-PA-in)(P6073=101)#3003=1G4IF[#1013EQ1]GOTO99IF[#1009EQ1]GOTO99M98P9002N99#3003=0M99O9004(M102-PB-in)(P6074=102)#3003=1G4IF[#1013EQ1]GOTO99IF[#1010EQ1]GOTO99M98P9002N99#3003=0M99EXEM100 若停在M74（APC-UP）因APC-UP（X11.2）APC-DOWN（X11.3）同时为1把K11.0=1（解除APC-SOL 自保）K14.0=1（解除APC-NOTREADY）K14.7=1（解除APC-OKENABLE）关电再开使APC 回位OK 後K11.0=0,K14.0=0,K14.7=0X12.1=0 M72APCUNCLAMPX12.1=1 M73APCCLAMPX12.1（接1.2NO）X12.1=0 M72APCUNCLAMPY7.6=1AIRCLEANX11.7（接1.3NO）气密检知K14.1=1X12.1=0 M72APCUNCLAMPY7.6=1AIRCLEANONX11.7=1（有风）X12.1=1 M73APCCLAMPY7.6=0AIRCLEANOFFX11.7=0（无风）若X11.7 没有0->1->0 则AL1048AIRTIGHTALARMK14.0=1（解除APC-NOTREADY）不可设1 否则AL1048AIRTIGHTALARM不会出现X11.7 有风无1 则AL1048AIRTIGHTALARMY7.6=1AIRCLEANONK14.2=1 解除AL1048AIRTIGHTDATABCD,BIN 选择由PMCRPM 设定D0~D1024Bit 可作断电自保COUNTERBCD,BIN 选择由Ladder3 设定卧式位置开关保护K15.2=1 取消位置开关保护3-AXIS 皆入设定范围则保护+X.-X,-Y,-ZG132.0,G134.0,G134.1,G134.2=1 不保护+Y,+ZG132.1,G132.2=0 P6930,P6950=X（0,-700000）P6931,P6951=Y（-500000,-650000）P6932,P6952=Z（-400000,-650000）。

机房空调常见报警速查表及故障说明机房空调常见报警速查表及故障说明当报警发生时，请记录报警信息，按表格中对应的各项编码操作。

故障级别说明A级严重故障报警该报警严重影响设备运行或对机房造成严重后果。

B级一般故障报警该类报警短时间不会影响机房的温湿度。

C级提示性故障报警该类报警不影响空调运行，只起提示作用。

故障排除步骤：代码GG1按复位键2次将报警消声并复位G2记清报警内容后打电话报修G3用户可在电话指导下简单处理此故障G4报警复位后进行观察G5由专业技术人员进行维修G6该报警复位后可正常运行G7无需维修可自行复位报警原因说明：代号SS1.漏水报警1.排水不畅造成外溢。

2.蒸发器结冰造成漏水。

3.上水管路及电磁阀失灵造成漏水。

S2.高压报警1.室外机散热片脏堵，2.氟量过多:现象为室外机风扇长时间运转，高压不在15-18bar之间波动，而是接近24bar(24bar 为高压报警点)3.室外机散热环境不佳，通风不畅。

4.室外机不转。

S3低压报警1.空气过滤网脏堵。

2.制冷剂不足，冬天气温低时，可能发生类似情况。

3.若高压高低压低，则为管道堵塞。

S4.加湿报警1.室内高湿或低湿报警:a.空调刚开机时，容易发生类似报警。

b.空调房间门窗密闭不严，大量湿空气进入机房内。

C.加湿罐故障。

2.加湿罐故障:a.供水管道内没水。

b.加湿罐未接上水管。

c.加湿罐老化，长期末清洗，结垢严重。

d.上水阀脏堵。

e菜单设置错误。

S5.控制器设定值与实际差距较大1.温湿度设定值太高或太低。

2.其它参数设定不合理。

3.传感器没有进行校对。

S6.失风报警控制器显示有风机符号，但失风报警消不掉，此时打开空调确认:1.风机过流保护或风机烧坏。

2.风机反转。

3.室内机过滤网脏堵。

S7.供电环境较恶略1.电压不稳，超出规定范围。

2.经常停电。

S8.电气元件老化1电池没电。

2显示屏幕抽丝。

3黑屏现象。

4无法完成启动自查。

S9电加热过热报警1.室内机过滤网脏堵。
