高加泄漏的原因及防范措施
摘要：分析了高压加热器泄露原因，针对不同泄漏原因分别找出了相应的对策，对机组安全经济运行具有十分重要的意义。
关键词：加热器 泄漏 原因 故障 对策
一、设备概述
我厂3*350MW机组每台配置3台高加，均为卧式U型管表面加热器，串联布置。[1]高压加热器带有过热汽冷却段、凝结段和流水冷却段。过热蒸汽冷却段利用汽轮机抽汽的过热来提高给水温度，使给水温度接近或略高于该加热器压力下的饱和温度。凝结段是利用蒸汽疑结的潜热加热给水。水冷去段是把离开凝结段的流水热量传给进入加热器的给水，从而使水温度降到饱和温度下。
二、高压加热器泄漏后对机组的影响
高压加热器是利用机组中间级后的抽汽，通过加热器传热管東，使给水与抽汽进行热交换，从而加热给水，提高给水温度，是火力发电厂提高经済性的重要手段。由于水侧压力(25MPa)远远高于汽侧压力(2.3MPa)(以3号高加为例)，当传热管束即U型管发生泄漏时，水侧高压给水进入汽侧，造成高加水位升高，传热恶化，具体对机组的影向如下：
高加泄漏后，会造成泄漏周围管束受高压给水冲击而泄漏管束增多，泄漏更加严重，必须紧急解列高加进行处理，这样堵焊的管子就更少ー些。
高加泄漏后，由于水侧压力25MPa，远远高于汽侧压力2.3MPa(以3号高加为例)，这样，当高加水位急剧升高，而水位保护未动作时，水位将淹没抽汽进口管道，蒸汽带水将返回到蒸汽道，甚至进入中压缸，造成汽轮机水冲击事故。
高加解列后，给水温度降低，由290℃降低为180℃，从而主蒸汽压力下降，为使锅炉能够满足机组负荷，则必须相应增加燃煤量，增加风机出力，从而造成炉膛过热，气温升高，更重要的是标准煤耗约增加7.5g/kwh。高加停运后，还会使汽轮机末几级蒸汽流量增大，加剧叶片的侵蚀。
高压加热器的停运，还会影向机组出力，若要维持机组出力不変，则汽轮机监视段压力升高，停用的抽汽口后的各级叶片，隔板的轴向推力增大，为了机组安全，就必须降低或限制汽轮机的功率，从而影响发电量。
1 .汽机冲转时，真空为什么不能过低，也不能过高？
真空过低：
1）增大汽汽机冲转时的阻力，增大了蒸汽进入调节级汽室等处的热冲击。2）增大冲转时所需蒸汽量；3）冲转后大量蒸汽进入凝汽器，在冲转瞬间会有使排汽安全门动作的危险；4）使排汽温度升高，凝汽器铜管急剧膨胀造成胀口松驰，以至引起凝汽器漏水或使转子中心改变，造成机组振动。
真空过高：冲转所需汽量减少，对暧机不利。
2 .高中压缸温度探针原理？探针指示熠大如何处理？
原理：温度探针是一个固定在汽缸壁上的中间具有四个孔的金属杆。金属杆的前端穿过汽缸壁插入汽缸与汽轮机内流动做功的蒸汽接触，受到蒸汽的冲刷，金属杆在汽缸壁外面部分则予以保温，一支热偶装在探针的一个孔中，它的热接点敷设在受到蒸汽冲刷的探针前端的金属中，另一支热偶装在探针的另一个孔中，它的热接点则敷设在距探针前端适当距离的地方。两根热偶反向串联，这样它们的输出热电势就是探针前端温度与另一支中间热偶敷设处探针温度之差的函数，也就是说组成温差热偶，探针的另外二孔温差热偶可互为备用，也可将一对输出作为测量指示信号，一对输出作为控制信号。
探针装置测出的温差也就是高压缸调节级转子或中压缸第一级转子表面与平均温度之差。
探针指示增大，与温度的变化率有直接关系，正常运行时，温度变化快，对转子表面温度而言，温度变化速度接近于汽温的变化速度，而对转子的平均温度而言，变化速度要比汽温变化速度小，这样，造成转子表面和转子平均温度差增大，因而探针指示增大，另外一点，机组在启动过程中，探针指示往往很大，这主要是暖机不充分造成的。
发现探针指示增大，应联系炉侧，适当降低汽温，同时在运行中，尽量控制温度变化率，防止温度波动过小，对启动时，为防止探针指示增大，应充分进行暖机。 3 .为什么尽量避免在3000rpm破坏真空？
因为转子转动时产生的摩擦鼓风损失与真空度成反比，与转速的三次方成正比，所以,在此转速破坏真空，使未级叶片摩擦鼓风损失所产生的热量大大增加，因而造成排汽温度和缸体温度的升高，严重的会导致缸体变形，转子中心发生变化，并影响凝汽器的安全，因而停机时应尽量避免在3000rpm破坏真空。
管道之间减少震动的措施
管道震动是指管道在运行过程中由于流体的流动或其他外部因素导致的振动现象。管道震动不仅会影响管道本身的稳定性和安全性，还会影响周围设备和工作环境。因此，减少管道震动是管道设计和运行过程中需要重点关注的问题。本文将从管道设计、安装和维护等方面探讨减少管道震动的措施。
一、管道设计阶段的措施。
1. 合理选择管道材料。
管道的材料对于减少管道震动起着至关重要的作用。一般来说，采用高强度、抗腐蚀能力强的材料可以有效减少管道的振动。例如，不锈钢、碳钢等材料都具有较好的抗振动性能，可以在一定程度上减少管道震动的发生。
2. 优化管道结构。
在管道设计过程中，应尽量避免出现过长、过细或过大的管道结构。过长的管道容易发生共振现象，过细的管道容易受到外部环境的影响而产生振动，过大的管道则会增加管道本身的重量和惯性，从而导致振动增大。因此，在设计过程中，应尽量优化管道结构，减少管道的长度和直径，以降低管道的振动。
3. 考虑流体特性。
在管道设计过程中，应充分考虑流体的特性，合理选择管道的截面形状和流速，以减少流体对管道的冲击和振动。此外，还应考虑管道的支撑和固定方式，避免流体对管道的冲击和振动。
二、管道安装阶段的措施。
1. 合理安装管道支架。 在管道安装过程中，应根据管道的长度、直径和重量等因素合理设置管道支架，保证管道的稳定性和安全性。支架的设置应均匀分布，避免出现局部振动和共振现象。此外，还应注意避免管道与支架之间的摩擦和碰撞，以减少管道的振动。
2. 采用减振措施。
在管道安装过程中，可以采用各种减振措施，如在管道支架下方设置减振垫、减振器等装置，以减少管道的振动。此外，还可以采用软管连接、弹性接头等方式，减少管道与设备之间的振动传递，降低管道的振动。
三、管道维护阶段的措施。
1. 定期检查管道支架。
在管道运行过程中，应定期检查管道支架的状态，确保支架的稳定性和安全性。如发现支架松动、变形或损坏等情况，应及时进行修复或更换，以保证管道的稳定运行。

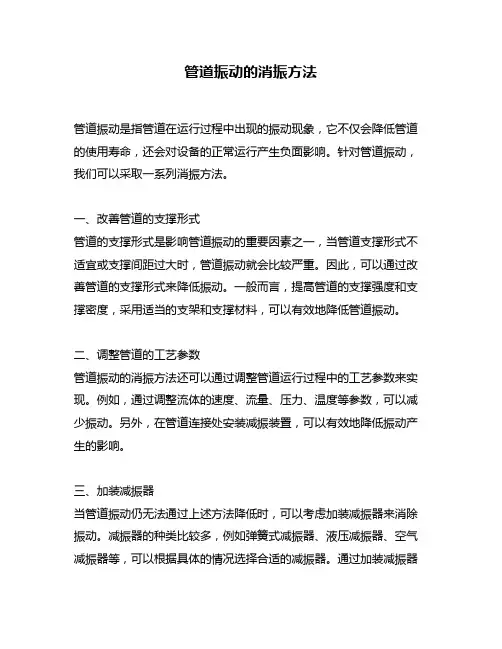

管道振动的消振方法
管道振动是指管道在运行过程中出现的振动现象，它不仅会降低管道的使用寿命，还会对设备的正常运行产生负面影响。针对管道振动，我们可以采取一系列消振方法。
一、改善管道的支撑形式
管道的支撑形式是影响管道振动的重要因素之一，当管道支撑形式不适宜或支撑间距过大时，管道振动就会比较严重。因此，可以通过改善管道的支撑形式来降低振动。一般而言，提高管道的支撑强度和支撑密度，采用适当的支架和支撑材料，可以有效地降低管道振动。
二、调整管道的工艺参数
管道振动的消振方法还可以通过调整管道运行过程中的工艺参数来实现。例如，通过调整流体的速度、流量、压力、温度等参数，可以减少振动。另外，在管道连接处安装减振装置，可以有效地降低振动产生的影响。
三、加装减振器
当管道振动仍无法通过上述方法降低时，可以考虑加装减振器来消除振动。减振器的种类比较多，例如弹簧式减振器、液压减振器、空气减振器等，可以根据具体的情况选择合适的减振器。通过加装减振器可以有效地降低管道的振动。
四、管道阀门的合理设置
阀门的设置及调节对工况稳定具有重要的影响，合理的阀门设置可以消除管道中的跳流、水横飞、噪声及振动等故障现象。阀门的设置应以保证管道流量和管道稳定为基础，通过设计阀门的开度，限制管道流量，减小流体的压力变化，以达到减小管道振动的目的。
五、根据振动原因采取相应措施
针对不同的振动原因，可以采取相应的消振措施。例如，在管道振动产生的原因是介质和管道之间的摩擦时，可以通过增大管道直径或润滑剂等方式来消除摩擦。当管道振动产生的原因是流动介质本身特性引起的时，可以通过调节介质的温度、流量等参数来降低振动。因此，在消振时需要针对具体的情况采取相应的措施。
综上所述，针对管道振动的消振方法有很多种，我们可以通过改善管道的支撑形式、调整管道的工艺参数、加装减振器、管道阀门合理设置以及根据振动原因采取相应措施等方式来消除管道振动，以保证管道的正常运行和设备的正常使用。
