变压器的维护及检修技能培训PPT课件

变压器培训课件
2023-11-09
目录
• 变压器基础知识 • 变压器的工作原理 • 变压器的操作与维护 • 变压器的事故处理与预防 • 变压器的节能技术与环保措施 • 变压器市场发展与趋势
01
变压器基础知识
变压器的定义与作用
定义
变压器是一种利用电磁感应原理改变交流电压的设备。
作用
变压器的主要作用是变换电压，以实现不同电压等级的电能传输和分配。它可 以将输入的交流电压变换成不同大小的输出电压，以满足各种用电设备和系统 的需要。
04
变压器的事故处理与预防
变压器火灾的预防与处理
总结词
了解变压器火灾的成因，掌握预防措施，正确使用灭火器材和处理方法。
详细描述
变压器火灾主要是由于内部短路、过载、接触不良等原因导致温度升高，引燃绝缘材料、电缆等可燃物而引起。 预防措施包括选用质量可靠的变压器、定期检查维护、保持安全距离等。一旦发生火灾，应立即切断电源，使用 灭火器材进行灭火，并按照火警报警程序报警。
除了上述领域外，变压器还被广泛应用于 通信、铁路、航空航天等领域中，以实现 电能的变换和传输。
02

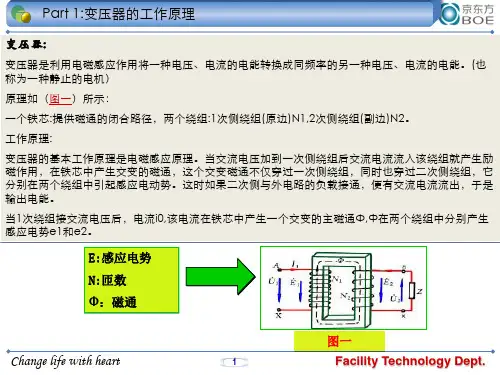

变压器的工作原理
变压器的电磁原理
01 02
电磁感应
变压器利用电磁感应原理，将输入的交流电压转化为输出电压。当原边 绕组接通交流电源时，磁通在铁芯中变化，产生感应电动势，通过磁耦 合传递到副边绕组，形成输出电压。
变压器的分类与特点
分类
变压器可以根据不同的特点进行分类，如按用途可分为电力 变压器、特殊变压器、仪用变压器等；按相数可分为单相变 压器和三相变压器；按绕组数可分为双绕组变压器和多绕组 变压器等。
特点
变压器具有变换效率高、适应性强、运行可靠等特点。同时 ，它也具有体积较大、成本较高、维护较复杂等不足之处。 不同类型的变压器也有各自的特点和应用范围。

无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。
Page 11
变压器的安装工艺基础知识
主体就位后器身检查
器身检查应遵守的相关规定
1.在室外进行检查时，不允许在阴雨、下雪、风沙天气中进行，应有防尘措施。 2.器身检查工具必须擦洗干净，并专人登记工具使用情况，进入油箱的衣物，鞋等
必须清理干净，保证无异物掉入油箱内。 3.器身检查时，环境温度不低于5℃，器身温度必须高于环境温度，有条件时提高器
Page 19
变压器的安装工艺基础知识 其他附件安装
1. 温度计安装毛细管固定可靠和美观，不得有压扁，弯曲半径不小于 50mm；
2. 测温孔注满变压器油，并密封可靠。
Page 20
变压器的安装工艺基础知识 其他附件安装
1. 连接管道内部清洁，连接面或连接接头牢固、密封可靠。 2. 二次电缆采用耐油电缆； 敷设二次电缆应采用封闭桥架。
Page 21
变压器的安装工艺基础知识
变压器本体安装
工序
检验项目
性质
质量标准
基础 预埋件 安 装 基础水平误差
轨道间距误差
按设计规定 ＜5mm ＜5mm
就位 密封 充气运输气体压力
前 性能
检查
带油运输
油绝缘性能
0.01Mpa～0.03MPa 不渗油，顶盖螺栓紧固
标准规定值
套管与封闭母线中心线 本 变压器及预埋件连接 体 就 本体接地 位
Page 15
变压器的安装工艺基础知识 组、部件的起吊
Page 16
变压器的安装工艺基础知识 组、部件的起吊
1.套管类的起吊将吊带（使用钢丝绳时要做好防护）挂在法兰处。 2.绝缘油桶在竖起状态下起吊时，吊带(钢丝绳)绕在从上向下1/3处。 3.所有零部件的起吊应根据装箱单中的重量选择合适的吊带(钢丝绳)进行作业。

输入功率由输出功率决定 输入电流由输 heart
4
Facility Technology Dept.
Part 2:变压器的用途及分类
a)按照用途分类：
电力变压器：电力系统传 输电能的升压 变压器/降 压变压器/配电变压器等。
电炉变压器(专用) 给电 炉(如炼钢炉)供电。
7
三相变压器
Facility Technology Dept.
Part 2 :变压器的用途及分类
变压器相关资料
变压器系列绕线机
变压器真空浇注机
配电变压器
Change life with heart
升压变压器
8
降压变压器
Facility Technology Dept.
Part 3:变压器基本结构
Part 3:变压器基本结构
变压器主要部件是绕组和铁心(器身)。
绕组是变压器的通电的地方，铁心是变压器的磁路。二者构成变压器的核心即电磁部分。 除了电磁部分，还有油箱/冷却装置/绝缘套管/调压和保护装置等部件。 (1)铁心（图1.3） 型式：心式(结构简单工艺简单应用广泛)/壳式(用在小容量变压器和电炉变压器)。 材料：一般由0.35mm/0.5mm冷轧(也用热轧)硅钢片叠成。 铁心交叠：相邻层按不同方式交错叠放，将接缝错开。偶数层刚好压着奇数层的接缝，从而 减少了磁阻，便于磁通流通。
整流变压器(专用)： 给直 流电力机车供电
电子变压器：用在电子线路 中。
Change life with heart
仪用变压器：用在测量设备 中如电压，电流互感器。
5
Facility Technology Dept.
Part 2:变压器的用途及分类
b:电力变压器类别-冷却方式 油浸式变压器——铁芯和绕组都一起浸入灌满了变压器油的油箱中，可以加强绝缘和改善冷却散 热条件（大容量）。 干式变压器 ——绕组置于气体中（空气或六氟化硫气体），或是浇注环氧树脂绝缘。它们大多在 部分配电网内用作配电变压器。目前已可制造到35KV级，其应用前景很广。 充气式变压器——绝缘性能优于油浸式（大容量）SF6。 电力变压器类别-冷却方式如下图:

1.3 在室外进行器身检查时，不得在有风沙、下雨、下雪天气中进行，室外应有防尘 设施，如搭建临时棚子。
1.4 检查器身时，不得将梯子搭在导线夹、引线及其他绝缘件上。对于带有绝缘的引 线不得随意弯折，特别应注意引线斜稍的位置，应尽量保持原装配位置。
1.5 器身检查的项目及工艺标准具体应严格按照《电力变压器检修工艺规程》进行检 修。此时器身的试验项目可配合试验班同时进行。
（一）、主变压器结构
4. 主变压器内部构造
（二）、主变压器检修的目的、类别和方法
1. 变压器检修的目的 变压器在运行过程中，由于受到长期发热、负荷冲击、电磁振动、气体 腐蚀等因素影响，总会发生一些部件的变形、紧固件的松动、绝缘介质 老化等变化，在初期是可以通过维护保养来发现并达到改善和纠正的目 的。
1.6检查变压器器身内和油箱底部是否杂质很多，如果很多即可用合格的绝缘油清洗。
五、变压器器身检修（大修项目）
2、Hale Waihona Puke 身检查1.7 器身检查内容
• 所有螺栓应紧固并有放松措施，绝缘螺栓应无损 坏、防松绑扎完好。
• 铁芯应无变形，铁轭与夹件间的绝缘垫应良好， 铁芯应无多点接地拆开接地线后，铁芯对地绝缘 应良好，打开夹件与铁轭接地片后，铁轭螺杆与 铁芯、铁轭与夹件、螺杆与夹件间的绝缘应良好 。当铁轭采用钢带绑扎时、钢带对铁轭的绝缘应 良好、打开铁芯屏蔽接地引线，检查屏蔽绝缘应 良好、打开夹件与线圈压板的连线、压板绝缘应 良好，铁芯拉板及铁轭拉带应紧固绝缘良好。记 录所测数据。
一、开工前准备工作
1. 查阅档案了解变压器的运行状况和遗留缺陷。 2. 工作负责人核对检修文件包，了解重点检修项目及特殊工作内容。 3. 技术人员制订检修的技术、安全、组织措施。 4. 组织检修人员查阅图纸、学习检修工艺规程、检修项目、进度、安全技术措施、质量标准及检修中
