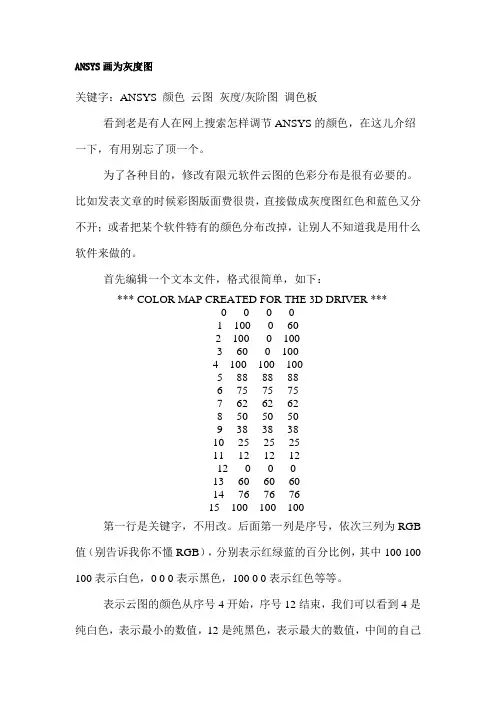

ANSYS画为灰度图

关键字：ANSYS 颜色 云图 灰度/灰阶图 调色板

看到老是有人在网上搜索怎样调节ANSYS的颜色，在这儿介绍一下，有用别忘了顶一个。

为了各种目的，修改有限元软件云图的色彩分布是很有必要的。比如发表文章的时候彩图版面费很贵，直接做成灰度图红色和蓝色又分不开；或者把某个软件特有的颜色分布改掉，让别人不知道我是用什么软件来做的。

首先编辑一个文本文件，格式很简单，如下：

*** COLOR MAP CREATED FOR THE 3D DRIVER ***

0 0 0 0

1 100 0 60

2 100 0 100

3 60 0 100

4 100 100 100

5 88 88 88

6 75 75 75

7 62 62 62

8 50 50 50

9 38 38 38

10 25 25 25

11 12 12 12

12 0 0 0

13 60 60 60

14 76 76 76

15 100 100 100

第一行是关键字，不用改。后面第一列是序号，依次三列为RGB值（别告诉我你不懂RGB），分别表示红绿蓝的百分比例，其中100 100

100表示白色，0 0 0表示黑色，100 0 0表示红色等等。

表示云图的颜色从序号4开始，序号12结束，我们可以看到4是纯白色，表示最小的数值，12是纯黑色，表示最大的数值，中间的自己算，只要RGB三个值相等就是灰色的了。剩下的就是些别的东西的颜色，一般不用改。

[转载]ansys后处理查看剖⾯图

原⽂地址：ansys后处理查看剖⾯图作者：冷⽉有声CSYS !激活总体笛卡尔坐标系

WPCSYS !⼯作平⾯与当前坐标系重合

WPOFFS,0,0,0.15!⼯作平⾯在Z轴上偏移0.15m,就是查看Z=0.15m平⾯上应⼒图

/TYPE,1,1 !剖⾯显⽰

/CPLANE,1 !定义⼯作平⾯为切平⾯，即⼯作平⾯为剖⾯

plnslou,s,x!显⽰x⽅向应⼒

观察云图时候如何设置显⽰截⾯的切⽚云图

在ANSYS中作后处理，观察云图时候如何设置显⽰截⾯的切⽚云图在后处理？

可以通过菜单PlotCtrl>Style>Hidden line Option 中设置;修改type of plot 选项为section,cut plane选择work plane 或者normal to view就可以看到切⽚显⽰。然后操作，CSYS !激活总体笛卡尔坐标系

WPCSYS !⼯作平⾯与当前坐标系重合

WPOFFS,-D1 !⼯作平⾯X向偏移-D1距离

WPOFFS,0,0,0.15!⼯作平⾯在Z轴上偏移0.15m,就是查看Z=0.15m平⾯上应⼒图

plnslou,s,x!显⽰x⽅向应⼒

WPROTA,-45 !⼯作平⾯绕z轴转-45度

⾸先 得建⽴⼀个 ⼯作平⾯ ，这个⼯作平⾯就是剖⾯，在使⽤命令：/TYPE,WN,Type其中Type是显⽰类型控制参数，Type的值主要有=BASIC或0，基本显⽰⽅式=SECT或1，剖⾯显⽰可⽤/CPLANE定义剖⾯命令：/CPLANE,KEY其中KEY=0时切平⾯垂直于视图向量KEY=1时⼯作平⾯就是切平⾯，所以你先把⼯作平⾯移动到所要显⽰的剖⾯然后/TYPE,1,1/CPLANE,1

很容易。先⽤⼯作平⾯切开某⼀平⾯， 然后/type，1，8 ； /cplane，1 ；再在/post1 中⽤plnsol，s，1 即可。

命令：/TYPE,WN,Type其中Type是显⽰类型控制参数，Type的值主要有=BASIC或0，基本显⽰⽅式=SECT或1，剖⾯显⽰可⽤/CPLANE定义剖⾯命令：/CPLANE,KEY其中KEY=0时切平⾯垂直于视图向量KEY=1时⼯作平⾯就是切平⾯，所以你先把⼯作平⾯移动到你要显⽰的剖⾯然后/TYPE,1,1/CPLANE,1

2023年ANSYS仿真分析操作技巧及界面介绍

[正文]

2023年ANSYS仿真分析操作技巧及界面介绍

近年来，随着科技的不断进步和应用需求的增加，工程领域对于仿真分析技术的需求也日益增长。ANSYS作为一款强大的工程仿真软件，在工程设计和分析中扮演着重要的角色。为了帮助读者更好地了解和掌握2023年ANSYS的仿真分析操作技巧及界面介绍，本文将从几个方面进行介绍。

一、ANSYS仿真分析操作技巧

1. 建模技巧

在进行仿真分析前，良好的建模是至关重要的。首先，我们需要根据实际情况选择适当的几何建模方式，如使用CAD软件绘制或导入现有模型。其次，合理的网格划分也是成功的仿真分析的关键。合适的网格对于结果的精确性和计算效率都至关重要。此外，还应注意材料属性和边界条件的设定，确保模型的准确性和可靠性。

2. 设定分析类型

ANSYS提供了丰富的分析类型，如静力学分析、动力学分析、热传导分析等。根据实际需求，选择合适的分析类型进行设置。在设定分析类型时，需要注意选择合适的求解器和求解方法，以提高计算效率和结果准确性。

3. 结果后处理

仿真分析得到的结果需要进行后处理，以便更好地理解和评估设计。ANSYS提供了各种后处理工具和功能，如结果云图、应力应变云图、位移云图等，可以直观地展示仿真结果。此外，还可以通过导出结果数据进行进一步的分析和处理。

二、ANSYS界面介绍

ANSYS的界面布局清晰、简洁，易于使用。下面将介绍ANSYS主要界面的内容和功能。

1. 主菜单栏

主菜单栏位于ANSYS界面的顶部，包含了各种功能模块，如“File”、“Preprocessor”、“Solution”、“Postprocessor”等。通过主菜单栏，可以进行模型导入、网格划分、设定边界条件、选择求解器、设定后处理等操作。

2. 模型导入与几何编辑器

在ANSYS界面的左上方是模型导入与几何编辑器模块。通过该模块，可以将外部建模软件绘制的模型导入到ANSYS中，并对几何模型进行编辑，如创建几何体、切割、布尔运算等操作。

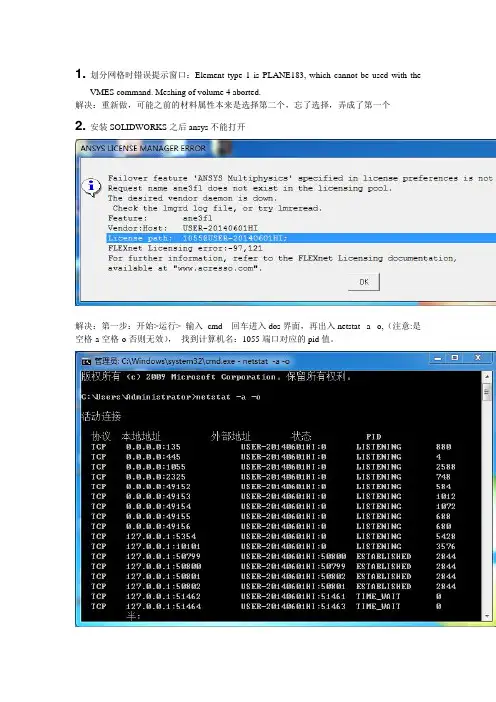

1. 划分网格时错误提示窗口：Element type 1 is PLANE183, which cannot be used with the

VMES command. Meshing of volume 4 aborted.

解决：重新做，可能之前的材料属性本来是选择第二个，忘了选择，弄成了第一个

2. 安装SOLIDWORKS之后ansys不能打开

解决：第一步：开始>运行> 输入 cmd 回车进入dos界面，再出入netstat -a -o,（注意:是空格-a空格-o否则无效）， 找到计算机名：1055端口对应的pid值。

第二步：打开任务管理器查看进程 ，打开“查看”-“选项列”，勾选PID选项，找到和之前找的PID值对应的映像名称（lmgrd.exe，这个有很多，要找对应的），右击结束进程。

第三步：打开Server ANSLIC_ADMIN Utility ，（我到这里打开之后左下角里的FLEXlm已经是三个running了，貌似就已经解决了，直接关闭对话框就行了）

点击stop the ANSYS,lnc.License Manager,再点击start the ANSYS,lnc.License Manager，看看FLEXlm是不是变成running了。

3. solidworks文件保存为.t_x格式导入到ansys12.0之后怎么不是实体形式？只有边线。

解决： 方法一、1.在solidworks中选择文件，另存问Parasolid（*.x_t）类型，就可以被ansys所识别。

2.在ansys中点击Utility menu————file————import————para，弹出如图所示的对话框，选择要输入的*.x_t文件，在Geometry Type 中选择“solids only”，输入实体。

3.经过上述操作，ANSYS图形界面显示的是线模型，而不是实体模型。点击Utility Menu————plotctrls————style——solid model facets，在对话框“Style of area and volum plots”中，选择“Normal Faceting”，即可以显示实体模型。
