ANSYS后处理1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->PlotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切面?命令流/cplane/type图形界面操作<1.设置工作面为切面<2.PlotCtrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane4.非线性计算过程中收敛曲线实时显示solution>load step opts>output ctrls>grph solu track>on5.运用命令流进行计算时,一个良好的习惯是:使用SELECT COMMEND后.........其后再加上ALLSEL.........6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值如你plnsolv,s,eqv则 SMX与SMN分别代表最大值等效应力和最小值等效应力如你要看的是plnsolv,u则SMX与SMN分别代表位移最大值和位移最小值不要被S迷惑mx(max)mn(min)7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是:FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差，如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT希望你现在能明白8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。

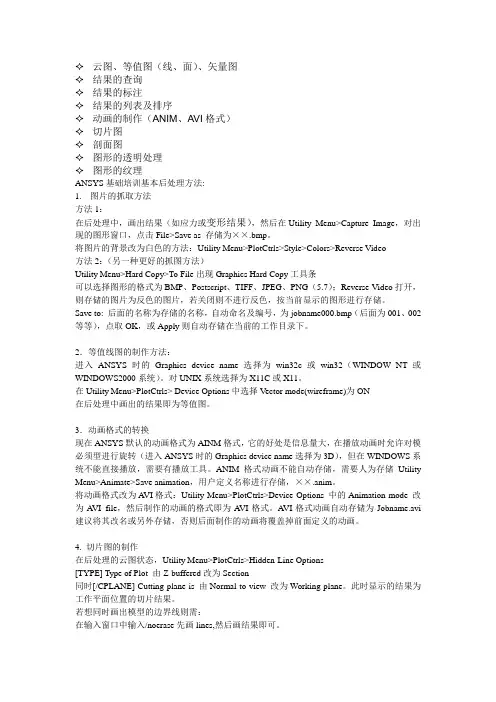

2009-04-28 14:26ANSYS中查看截面结果的方法一般情况下，对计算结果后处理时，显示得到的云图为结构的外表面信息。
有时候，需要查看结构内部的某些截面云图，这就需要通过各种后处理技巧来获得截面的结果云图。
另外，有时候需要获得截面的结果数据，也需要用到后处理的技巧。
下面对常用的查看截面结果的方法做一个介绍：1. 通过工作平面切片查看截面云图工作平面实现。
这是比较常用的一种方法。
首先确保已经求解了问题，并得到了求解结果。
调整工作平面到需要观察的截面，可通过移动或者旋转工作平面实现。
调整时注意保证工作平面与需要观察的截面平行。
在PlotCtrls菜单中设置观察类型为Section，切片平面为Working Plane。
也可以通过等效的/type以及/cplane命令设置。
在通用后处理器中显示云图，得到需要查看的云图。
更简单地说，我们只需在显示云图命令前加上下面两条命令就可以了：/CPLANE,1 ! 指定截面为WP/TYPE,1,5 ! 结果显示方式选项2. 通过定义截面查看截面云图这种方法也需要用到工作平面与切片，步骤如下：首先确保已经得到了求解结果。
调整工作平面到需要观察的截面。
在PlotCtrls菜单中设置观察类型为Working Plane，或者使用命令/cplane,1。
通过sucr命令定义截面，选择（cplane）。
通过sumap命令定义需要查看的物理量。
通过supl命令显示结果。
3. 通过定义路径查看云图与保存数据首先确保已经得到了求解结果。
通过path与ppath命令定义截面路径。
通过pdef命令映射路径。
通过plpath、prpath与plpagm命令显示及输出结果。
总结：第一种方法是较简单、较常用的方式。
通过这种操作方式，我们也可以更直观地理解工作平面的含义。
以前看书上介绍工作平面总是无法理解到底什么是工作平面，工作平面有什么用途。
第二中方法实质上和第一种方法是一样的，只不过截面是我们自定义的一个平面，不是通过移动、旋转工作平面来实现“切片”的。
ansys workbench 计算结果后处理发表
如果您已经使用ANSYS Workbench进行了计算，并且想要对结果进行后处理，
您可以按照以下步骤进行操作：
1.打开ANSYS Workbench软件，并加载您的模型和计算结果。
2.在后处理模块中，选择您想要查看的结果类型，例如应力、应变、位移等。
3.可以在图形界面中查看结果，也可以将结果导出为其他格式，例如Excel、CSV等。
4.对导出的结果进行进一步的分析和处理，例如计算平均值、最大值、最小值等。
5.如果您想要将结果发表在学术期刊或其他出版物上，请确保您已经遵守了相关的引
用规范和版权法规。
总之，后处理是ANSYS Workbench中非常重要的一部分，它可以帮助您更好地理解计算结果，并将其应用于实际工程问题中。

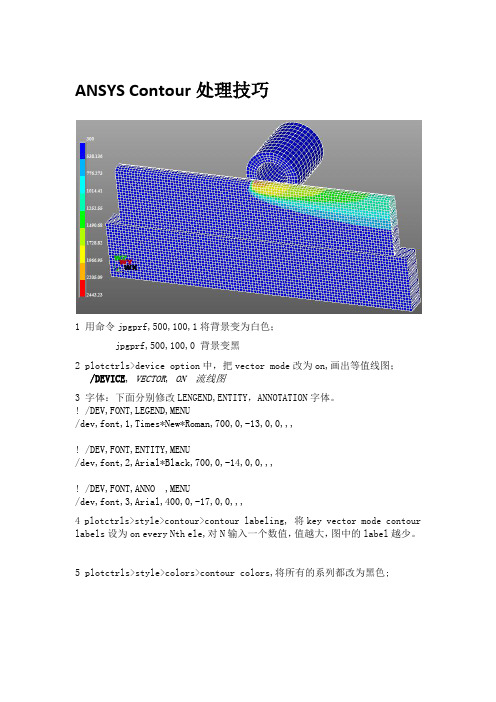

ANSYS Contour处理技巧1 用命令jpgprf,500,100,1将背景变为白色；jpgprf,500,100,0 背景变黑2 plotctrls>device option中，把vector mode改为on,画出等值线图；/DEVICE, VECTOR, ON 流线图3 字体：下面分别修改LENGEND,ENTITY，ANNOTATION字体。
! /DEV,FONT,LEGEND,MENU/dev,font,1,Times*New*Roman,700,0,-13,0,0,,,! /DEV,FONT,ENTITY,MENU/dev,font,2,Arial*Black,700,0,-14,0,0,,,! /DEV,FONT,ANNO ,MENU/dev,font,3,Arial,400,0,-17,0,0,,,4 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少。
5 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;6 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
7 plotctrls>windows controls>windows options/PLOPTS,INFO,2/PLOPTS,LEG1,0/PLOPTS,LEG2,0/PLOPTS,LEG3,1 只保留CONTOUR数值条/PLOPTS,FRAME,0/PLOPTS,TITLE,0/PLOPTS,MINM,0/PLOPTS,FILE,0/PLOPTS,LOGO,0/PLOPTS,WINS,1/PLOPTS,WP,1/PLOPTS,DATE,0/TRIAD,OFF8颜色背景改为渐变灰色 /COLOR,PBAK,ON,1,13网格线框变蓝 /COLOR,OUTL,BLUE9快速去掉窗口的ansys标志用鼠标在图形窗口的ansys标志上右击，出现选择选项，把Date选项去掉，然后在replot一下，就可以将ansys标志去掉。
ANSYS后处理技巧1）ansys后处理结果云图色彩设置问题启动时，preferences中选用graphic device name:win32>3d在应力彩色上点击右键，可以随心所欲地设置各种后处理结果2）在时间历程中改变坐标utility menu>plotctrls>style>graphic>modify axex中可以修改坐标轴的名称3）用ansys出黑白等值线a，用命令jpgprf,500,100,1将背景改为白色b，plotctrls>device option中，指vector model改为on，画出等值线c，plotctrls->style>contour>contour labeling将key vector mode contour labels改为on every nth ele,对n输入一恶鬼数值，值越大，图中的label越少d，plotctrls>style>colors>contour colors ,将所有系列都改为黑色e，如果不喜欢ansys给出的MX,NX标志，在pltctrls>windows contorls>windowsoptions 改为off即可4）窗口改为白色，plotctrls>style>colors>windows colors>即可5)plotctrls>style>colors>reverse video即可，可以将窗口改为白色6）legend（图例，图例说明表，其实就是彩色条）设置项在plotctrls>windows controls>windwos options中，第一项有auto legend和multi legend选项可选，横竖方向7）求解时设置出现警告次数/NERR,100,100,OFF.default设置为5，超过5就不出现solution is done8）运用对称设置后显示时，ok之后还必须悬着plot>element才可出现结果搜索更多相关主题的帖子: ansys后处理。

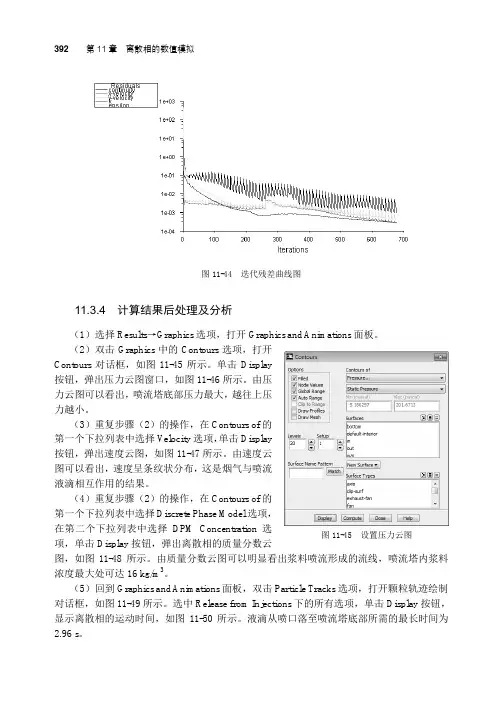

392 第11章 离散相的数值模拟图11-44 迭代残差曲线图11.3.4 计算结果后处理及分析（1）选择Results →Graphics 选项，打开Graphics and Animations 面板。
（2）双击Graphics 中的Contours 选项，打开Contours 对话框，如图11-45所示。
单击Display按钮，弹出压力云图窗口，如图11-46所示。
由压力云图可以看出，喷流塔底部压力最大，越往上压力越小。
（3）重复步骤（2）的操作，在Contours of 的第一个下拉列表中选择Velocity 选项，单击Display按钮，弹出速度云图，如图11-47所示。
由速度云图可以看出，速度呈条纹状分布，这是烟气与喷流液滴相互作用的结果。
（4）重复步骤（2）的操作，在Contours of 的第一个下拉列表中选择Discrete Phase Model 选项，在第二个下拉列表中选择DPM Concentration 选项，单击Display 按钮，弹出离散相的质量分数云图，如图11-48所示。
由质量分数云图可以明显看出浆料喷流形成的流线，喷流塔内浆料浓度最大处可达16 kg/m 3。
（5）回到Graphics and Animations 面板，双击Particle Tracks 选项，打开颗粒轨迹绘制对话框，如图11-49所示。
选中Release from Injections 下的所有选项，单击Display 按钮，显示离散相的运动时间，如图11-50所示。
液滴从喷口落至喷流塔底部所需的最长时间为2.96 s 。
图11-45 设置压力云图。
ANSYS Contour处理技巧
1 用命令jpgprf,500,100,1将背景变为白色；
jpgprf,500,100,0 背景变黑
2 plotctrls>device option中，把vector mode改为on,画出等值线图；
/DEVICE, VECTOR, ON 流线图
3 字体：下面分别修改LENGEND,ENTITY，ANNOTATION字体。
! /DEV,FONT,LEGEND,MENU
/dev,font,1,Times*New*Roman,700,0,-13,0,0,,,
! /DEV,FONT,ENTITY,MENU
/dev,font,2,Arial*Black,700,0,-14,0,0,,,
! /DEV,FONT,ANNO ,MENU
/dev,font,3,Arial,400,0,-17,0,0,,,
4 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少。
5 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;
6 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
7 plotctrls>windows controls>windows options
/PLOPTS,INFO,2
/PLOPTS,LEG1,0
/PLOPTS,LEG2,0
/PLOPTS,LEG3,1 只保留CONTOUR数值条
/PLOPTS,FRAME,0
/PLOPTS,TITLE,0
/PLOPTS,MINM,0
/PLOPTS,FILE,0
/PLOPTS,LOGO,0
/PLOPTS,WINS,1
/PLOPTS,WP,1
/PLOPTS,DATE,0
/TRIAD,OFF
8颜色
背景改为渐变灰色 /COLOR,PBAK,ON,1,13
网格线框变蓝 /COLOR,OUTL,BLUE
9快速去掉窗口的ansys标志
用鼠标在图形窗口的ansys标志上右击，出现选择选项，把Date选项去掉，然后在replot一下，就可以将ansys标志去掉。
此方法也可以用于将后处理的应力数值条移到图形的底部、上部、左部或右部。
如果用鼠标在图形窗口上右击没有反映，可以按住键盘的shift＋ctrl＋delete键，在右击鼠标即可。
/UDOC,1,DATE,0
/UDOC,1,CNTR,LEFT
10数值条数量及颜色
/CONT,1,7,AUTO。
