监控专题- POE供电原理图

poe供电 原理

POE（Power over Ethernet），也叫做以太网供电技术，是一个不需要使用额外的电源线就可利用以太网电缆传输数据和能量的技术。它被广泛运用于数据中心、IP电话和电脑网络设备等行业中。下面我们将分步骤来介绍POE技术的原理。

第一步：POE技术的定义和作用

POE技术是一种在以太网电缆中传输电源的技术，它能够使不需要采用繁琐的电线来给设备供电，从而简化了机房和数据中心的结构，提高了工作的效率。它的作用主要是通过网络线路将直流电供应给设备，以太网线不再仅仅是传输数据信号的媒介，而同时也能够传输电能。

第二步：POE技术的模式

POE厂商为了实现直流电供电，对当前时代的互联网设备的供电模式进行了创新。目前市场上提供的POE供电模式主要分为两类 - 基于电源端和基于设备端的供电模式。

基于电源端的供电模式是指通过改进网络交换机或者其它POE供电设备的体系架构，以实现网络电源的扩增，并以此为不同的IP设备等提供供电。而基于设备端的供电模式，则是通过采用POE供电设备，以便实现设备直接使用网络线缆供电。

第三步：POE技术的原理

了解了POE技术的两种供电模式后，我们来看下它的原理。用户只需要接通网络线缆，无需额外再接电源线，就能够实现对设备的供电。

POE技术主要是通过修改网络交换机或其它POE供电设备的体系架构来实现的，其主要原理是：

- 在以太网线缆的余量中传输电能，并确保电缆电力能够提供给网络设备。

- 对于标准以太网设备，其只能接受5V和12V，但对于非标准以太网设备，会产生更高的电压，即30V、57V甚至更高压。

- 通过使用标准的以太网组件来发送和接收能量。

最后，POE技术通常用于IP电话、网络摄像头、中继器、网络连接器等应用，由于它能够提供即插即用的装置，并且与现有的网络结构兼容，所以受到广泛的欢迎。

千兆poe供电原理

千兆poe供电原理是指利用千兆以太网技术为网络设备提供供电的工作原理。POE（Power over Ethernet）技术是一种可以通过以太网线为网络设备提供电力的技术，它可以为无线接入点、IP电话、网络摄像头等设备提供稳定的电力供应，从而简化了布线工作，提高了网络设备的灵活性和可靠性。

POE供电原理的核心是通过将电力和数据信号传输在同一根以太网线上来实现。这样一来，网络设备就不再需要额外的电源线路，只需要一个标准的以太网接口就可以同时接收数据和电力。这种技术不仅节省了布线成本，还提高了网络设备的灵活性，特别是在一些需要移动设备的场合，比如监控摄像头、移动终端设备等。

在实际应用中，POE供电原理主要包括两个方面，供电设备和接收设备。供电设备通常是网络交换机或POE供电器，它们会向网络设备发送电力信号。而接收设备则是需要接收电力的网络设备，它们会从以太网线上提取电力，并将其转换为可用的直流电。

POE供电原理的实现主要依靠两种技术标准，IEEE 802.3af和IEEE 802.3at。前者可以为网络设备提供最高15.4瓦的电力，而后者则可以提供最高30瓦的电力。这两种标准的出现，使得POE技术可以为更多种类的网络设备提供电力，从而扩大了其应用范围。

在使用POE供电原理时，需要注意一些技术细节。首先，要确保网络设备和供电设备都支持POE技术，否则无法实现供电。其次，要注意以太网线的质量和长度，因为这会影响电力传输的稳定性。另外，还需要考虑供电设备的功率和网络设备的功耗，以确保供电设备可以满足网络设备的电力需求。

总的来说，千兆POE供电原理是一种高效、灵活的供电方式，它可以为各种网络设备提供稳定的电力，从而简化了布线工作，提高了网络设备的可靠性和灵活性。随着技术的不断发展，POE技术将会在更多的领域得到应用，为人们的网络生活带来更多的便利和舒适。

史上最详细的PoE技术解读，带你全面了解

PoE(PoweroverEthernet)是指通过网线传输电力的一种技术，借

助现有以太网通过网线同时为IP终端设备(如：IP电话、AP、IP摄像头

等)进行数据传输和供电。

PoE又被称为基于局域网的供电系统(PoweroverLAN,简称PoL)或

有源以太网(ActiveEthernet),有时也被简称为以太网供电。

为了规范和促进PoE供电技术的发展，解决不同厂家供电和受电设备之

间的适配性问题，正EE标准委员会先后发布了三个PoE标准：IEEE802.3af

标准、正EE802.3at标准、正EE802.3bt标准。

为什么需要PoE?

随着网络中IP电话、网络视频监控以及无线以太网设备的日益广泛，通

过以太网本身提供电力支持的要求也越来越迫切。多数情况下，终端设备需

要直流供电，而终端设备通常安装在距离地面比较高的天花板或室外，附近

很难有合适的电源插座，即使有插座，终端设备需要的交直流转换器也难有

位置安置。另外，在很多大型的局域网应用中，管理员同时需要管理多个终

端设备，这些设备需要统一的供电和统一的管理，由于供电位置的限制，给•标准：符合国际标准，使用全球统一的RJ45电源接口，可保证与不同厂商的

设备对接。

PoE是如何工作的？

如下图所示，PoE供电系统包括如下两个设备角色：

• 供电设备PSE（Power-sourcingEquipment）:通过以太网给受电设备供

电的PoE设备，提供检测、分析、智能功率管理等功能，例如：PoE交换

机。

• 受电设备PD（PoweredDevice）:如无线AP、便携设备充电器、刷卡

机、摄像头等受电方设备。按照是否符合IEEE标准，PD分为标准PD和非

标准PD。

PoE供电设备角色

PoE供电模式

按照IEEE标准的定义,PSE设备分为MidSpan（PoE功能模块在设备

外）和Endpoint（PoE功能模块集成到设备内）两种类型。华为

PoE交换机也称PoE供电交换机，是指在传统交换机的基础上添加PoE供电电路，以使得网口能够输出电力的交换机。PoE交换机按照端口数量可分为4口PoE交换机、8口PoE交换机、16口PoE交换机、24口PoE交换机、48口PoE交换机等。丰润达PoE交换机从4口到24口均有，包括大功率的、网管型的，种类齐全，最近还推出了48口万兆以太网交换机，产品性价比极高。

PoE交换机的数据转发部分原理和普通交换机完全一致，这里就不做介绍，这里只简要减少供电部分的原理。

PoE交换机供电原理

众所周知，普通网线是由8根细小的铜线组成的，而且两根绕在一起，共有4对线。按照双绞线的制作标准(EIA/TIA 568A和EIA/TIA 568B)必须保证1、2绕在一起，3、6绕在一起，4、5绕在一起，7、8绕在一起。

但是在10M BASE-T和100M BASE-T网络中传输数据信号时只用到其中的两对(即12、36)，于是另外两对线就可以用来传输电力。也有直接使用数据线对来传输电力的，直流电源和数据根据不同的频率在信号线对上进行传输，所以数据和直流电源之间不会互相干扰。PoE供电标准允许上述两种用法，应用空闲脚供电时，4、5脚连接为正极，7、8脚连接为负极。应用数据脚供电时，将DC电源加在传输变压器的中点，不影响数据的传输。在这种方式下线对1、2和线对3、6可以为任意极性。DC电源一般为48V，之所以是48V是因为考虑到网线上的压降，如果电压太小，达到对端时电压可能不够，导致设备不能启动。

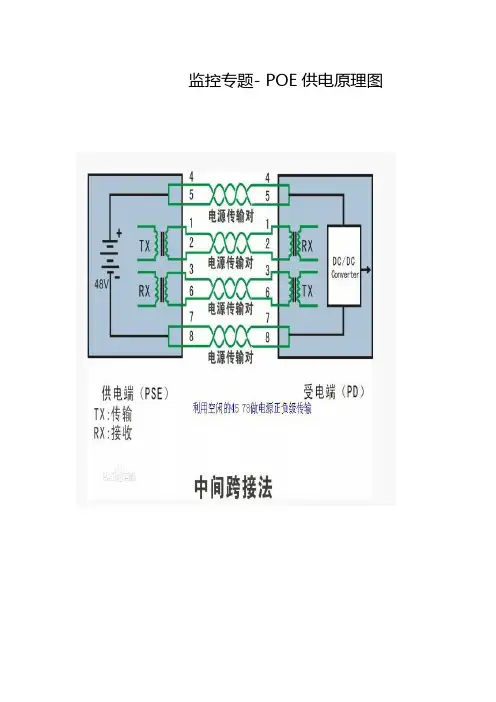

使用45、78的接线方式称之为中间跨接法，使用12、36的接线方式称之为末端跨接法。千兆网络因为8根线都用于传输数据信号，因此也就无所谓空闲脚和数据脚之分，即可以45、78方式供电，也可以12、36方式供电。

PoE交换机工作原理（以802.3af标准为例）

当在一个网络中布置PoE交换机时，PoE交换机工作过程如下：
