钢模板
设计计算说明书
模板方案设计
本方案为墩柱模板的初步方案，依据甲方提供的部分图纸，主要进行模板的平面及高度组合设计、模板的结构选型及设计。

1.1 工程概况
本工程是京密路工程；
1.2 设计依据
1.编制依据
1.1方案设计遵守的现行国家行业标准、规范：
《钢结构设计规范》GB50017－2003
《钢结构工程施工质量验收规范》GB50205－2001
1、受力状态：桥墩墩身模型由四块模板组成，中间一道对拉螺栓
2、加工工艺：断面模板分四块，骨架与模板焊接。

1.3 模板结构
1.3.1 模板结构设计
1.3.1.1 模板设计参数：设计荷载F=79.7KN/m2
1.3.1.2 模板组件材料选用：
1.3.1.3 面板选用t=6mm厚钢板，材质Q235 。

1.3.1.4边框选用10扁钢，材质Q235。

1.3.1.5竖肋选用10＃槽钢，材质Q235。

1.3.1.6横肋选用8扁钢，材质Q235。

1.3.1.7横骨架. 选用双20＃槽钢，材质Q235。

1.4 墩柱模板设计计算
1.4.1混凝土侧压力计算
根据《混凝土结构工程施工及验收规范》GB50204－92规定，新浇混凝
土作用于模板最大侧压力P按下列二式计算，并取二式中的较小值
P=0.22rt0β1β2V1/2 (1)
P=rH (2)
式中p-新浇混凝土对模板的最大侧压力（KN/m2）
r-混凝土的重力密度（KN/m3）取25
t0-混凝土的初凝时间，t0=200/（T+15）（T为混凝土的温度℃,可实测，暂取15）
t0=200/（15+15）=6.7
V-混凝土的浇筑速度（m/h），取2
β1-外加剂影响修正系数取1.2 (不掺外加剂取1，掺具有缓凝作用的外加剂取1.2)
β2－混凝土坍落度影响修正系数取1.2
H-混凝土建筑高度（m），本工程取20（m）
式（1）:Ｆ1=0.22×25×6.7×1×1.2×21/2=62.5(KN/ m2)
式（2）:Ｆ2=25×20=500(KN/ m2)
取二式中的小值，故取混凝土侧压力F1=62.5KN/ m2=0.0625N/mm2
倾倒混凝土时产生的荷载取4KN/ m2
振捣混凝土时产生的荷载取4KN/ m2
荷载组合Ｆ＝1.2×62.5+1.4×4+1.4×4＝84.6 KN/ m2
新浇混凝土对模板产生的侧压力按85 KN/ m2计算。

1.4.2模板面板的验算
本工程面板为h=6mm厚的钢板，设有竖肋，竖肋间距为500mm，横肋间距为500mm故对面板可作双向板并且以三面固结，一面简支的区格来校验。

（见计算简图)跨度/厚度=500/6=83〈100，属小挠度连续板。

取b=10mm宽
的板条作为计算单元，其荷载为：
q=0.085×10=0.85N/mm
根据Lx/Ly=500/500=1查《建筑施工手册》（表2-21）得：
Mx0=系数xql2=0.0513×0.85×5002=10901(N.mm)
My0=系数xql2=0.0513×0.8×5002=10260(N.mm)
板条截面抵抗矩：Wx=Wy= bh2/6=10×62/6=60(mm3)
σx= Mx0 /Wx=10901/60=181.6N.mm2<f=215(N/mm2)
σy = My0 /Wy=10260/60=171N.mm2<f=215(N/mm2)
挠度计算：查《建筑施工手册》“2施工常用结构计算”中的“荷载与结构静力计算表”（表2-21），挠度系数为0.00127 Wmax=系数xqL4/K
而K=Eh3b/12(1-v2)=2.06×105×63×10/12(1-0.32)=4.07×107 式中v为钢的泊松比。

Wmax=系数xqL4/K=0.00127×0.85×3504/4.07×107=0.398mm
1.4.3竖肋验算
横龙骨作为竖肋的支承，根据横龙骨的布置，竖肋的计算简图如下：
q
强度验算
查《建筑施工手册》，（表2-12）
M＝系数×qL2=0.125×0.085×500×10002=5.3×106(N.mm)
查10＃槽钢的截面惯性矩Wx=39.7cm3
σ= M / W=5.3×106/3.97×104=133.5(N/mm2)<215(N/mm2)
挠度验算
查《建筑施工手册》（表2-12）
Wmax=0.521ql4/100EI
Wmax=0.521×0.085×500×1000 4/100×2.06×105×198×104
=0.05mm<L/500=1000/500=2mm
1.4.4骨架验算
根据受力情况，龙骨按简支梁计算：
荷载桁架围檩验算2［20ax73x7
W x=178×103mm3
I x=1780.4×104mm4
(a) 荷载
q1==0.085×1500=127.5N/mm
(a)强度验算
M max=ql2/8=127.5×15002/8=23.9×106N.m
［δ］＝M max / W x =23.9×106/2×178×103
＝67.1Mpa＜130Mpa
强度满足要求
(c) 挠度验算
f max=5ql4/384EI
=5x127.5x103×15004/384×2.06×105×2×1780.4×104 =0.339mm
W max= f max/l=0.339/1500＜1/400
挠度满足要求
1.4.5连接螺栓验算
连接螺栓用M16,
A=3.1415/4×162=201.056mm2
T=85000×3×2=510000N
［δ］＝T/2A=510000/(12×201×2)=105.7Mpa＜130Mpa
连接螺栓满足要求
为近似计算。

模板中上部的混凝土侧压力小于混凝土的最大侧压力，压力值是一变数。

为简化计算均按混凝土最大侧压力考虑。

1.4.6对拉螺栓验算
对拉栓设置竖向间距为1000，
混凝土侧压力85KN/ m2
故一根对拉栓承受力
N=1×3×85=255(KN)＜590KN (M25精轧螺纹的抗拉强度)。

合集下载

墩柱模板计算书-midas civil

墩柱模板计算书-midas civil

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

桥墩盖梁计算书【范本模板】

桥墩盖梁计算书【范本模板】

桥墩盖梁计算书原始数据表单位：kN-m制┏━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━━━━┓┃横分系数│汽车控制裂缝mm │挂车控制裂缝mm │支点过渡跨中间比值┃┠───────┼──────────┼──────────┼────────────┨┃ 0 │ 0。

180 │ 0.180 │ 0.25 ┃┗━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━━━━┛注:横分系数0指“杠杆法过渡偏心受压法”，1指“左右偏载按偏压法，对称按杠杆法”，2指“完全杠杆法”。

┏━━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━┓┃汽车荷载│挂车荷载│人群集度│车道数┃┠───────────┼──────────┼──────────┼────────┨┃公路-Ⅱ级│不加载│ 0.000 │ 2 ┃┗━━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━┛汽车数据┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━━┯━━━━━━━┯━━━━┓┃汽车车距│汽车轮距│汽车前轮重│汽车后轮重│重车与前车车距│重车与后车车距│重车轮重┃┠────┼────┼─────┼─────┼───────┼───────┼────┨┃ 15.00 │ 4。

00 │ 0。

0 │ 0.0 │ 1000。

00 │ 1000.00 │ 300。

0 ┃┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━━┷━━━━━━━┷━━━━┛┏━━━━━━━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━┓┃重车轮轴数│ 1～2轮距│ 2~3轮距┃┠──────────────┼─────────────┼─────────────┨┃ 3 │ 3.60 │ 1。

20 ┃┗━━━━━━━━━━━━━━┷━━━━━━━━━━━━━┷━━━━━━━━━━━━━┛┏━━━━━━━━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━━━┓┃第1轮重│第2轮重│第3轮重┃┠──────────────┼─────────────┼─────────────┨┃ 60.0 │ 120。

桥墩计算书——精选推荐

桥墩计算书——精选推荐

本桥选择左幅桥2号桥墩和右幅桥3号桥墩计算1、左幅桥2号墩（非过渡墩）（一）、基本资料：1）.设计荷载：公路Ⅰ级2）.T梁（单幅5片梁，简支变连续）高：2.4m3）.跨径： 40m4）.该联跨径组合：（3×40）m5）.结构简图如下：二、水平力计算1.横向风力计算按《公路桥涵设计通用规范(JTG D60-2004)》附表1，取湖北省黄石市设计基本风速为V10＝20.2m/s；2.温度力计算温差按25度考虑，混凝土收缩徐变近似按温差15度考虑，计算刚度K时，偏安全的忽略支座和桩基的刚度，计算如下表：3.汽车制动力力计算（考虑2车道，一联中近似由一个非过渡墩承受）4.撞击力计算由《公路桥涵设计通用规范(JTG D60-2004)》查得，六级航道内的撞击力顺桥向为100KN，横桥向为250KN，作用点位于通航水位线以上2m的桥墩宽度或长度的中点。

5.桥墩及盖梁自重荷载计算三、作用组合1.支反力汇总按上述盖梁计算立面图，5片主梁从左到右依次编号为1～5，其对应盖梁顶支座反力如下表：2.墩底内力计算因墩柱与盖梁（约5：7）刚度相近，将盖梁与墩柱在横桥向做刚架计算，其中，盖梁计算书另行给出，此处只计算墩柱部分。

荷载分别计算上述“上构支反力汇总”三种活载工况及“横桥向水平风力”作用下墩底内力，计算模型及工况3计算结果如下图所示，其他见下表。

1）活载横桥向产生的墩底内力：（1）墩柱盖梁刚架模型（2）活载工况3结构弯矩图（3）工况3结构剪力图（4）工况3结构轴力图2）风力横桥向产生的墩底内力：3）墩底内力组合a．考虑顺桥向撞击力的偶然组合：对于圆形截面，纵横向内力应合并计算。

b四、墩身强度与裂缝验算1.墩底截面强度验算（36×HRB335-25）M最大时墩身截面强度验算：弯矩设计值6664.27钢筋直径25.0桩半径R(m)弯矩设计值6664.02钢筋直径25.0桩半径R(m)2.墩底截面裂缝宽度计算由于横桥向抗弯刚度较大，因此横桥向裂缝在此不做验算。

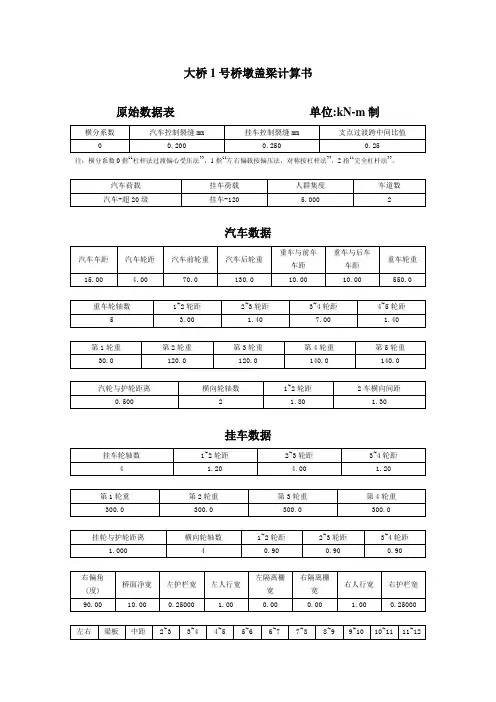

桥墩盖梁计算书
