量子点简介及其显示器件

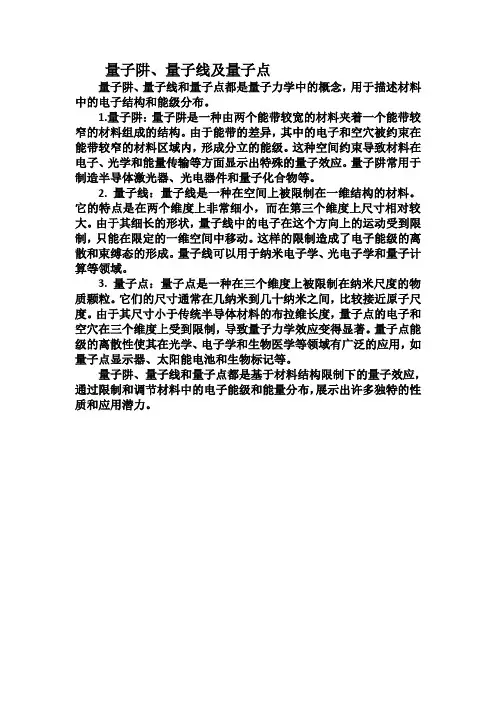

量子阱、量子线及量子点
量子阱、量子线和量子点都是量子力学中的概念，用于描述材料中的电子结构和能级分布。

1.量子阱：量子阱是一种由两个能带较宽的材料夹着一个能带较窄的材料组成的结构。

由于能带的差异，其中的电子和空穴被约束在能带较窄的材料区域内，形成分立的能级。

这种空间约束导致材料在电子、光学和能量传输等方面显示出特殊的量子效应。

量子阱常用于制造半导体激光器、光电器件和量子化合物等。

2. 量子线：量子线是一种在空间上被限制在一维结构的材料。

它的特点是在两个维度上非常细小，而在第三个维度上尺寸相对较大。

由于其细长的形状，量子线中的电子在这个方向上的运动受到限制，只能在限定的一维空间中移动。

这样的限制造成了电子能级的离散和束缚态的形成。

量子线可以用于纳米电子学、光电子学和量子计算等领域。

3. 量子点：量子点是一种在三个维度上被限制在纳米尺度的物质颗粒。

它们的尺寸通常在几纳米到几十纳米之间，比较接近原子尺度。

由于其尺寸小于传统半导体材料的布拉维长度，量子点的电子和空穴在三个维度上受到限制，导致量子力学效应变得显著。

量子点能级的离散性使其在光学、电子学和生物医学等领域有广泛的应用，如量子点显示器、太阳能电池和生物标记等。

量子阱、量子线和量子点都是基于材料结构限制下的量子效应，通过限制和调节材料中的电子能级和能量分布，展示出许多独特的性质和应用潜力。

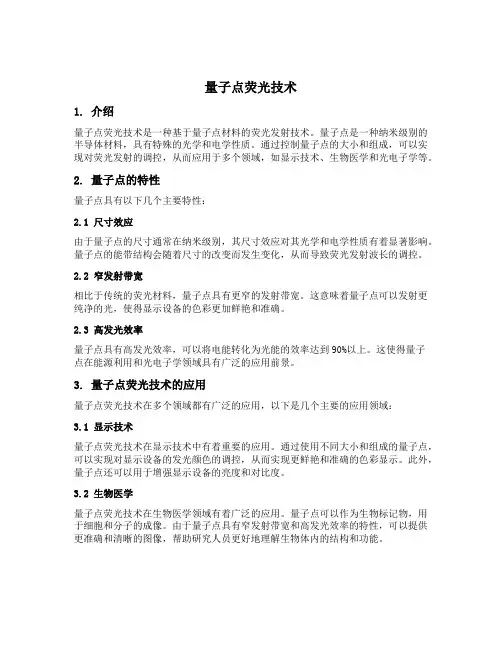

量子点荧光技术1. 介绍量子点荧光技术是一种基于量子点材料的荧光发射技术。

量子点是一种纳米级别的半导体材料，具有特殊的光学和电学性质。

通过控制量子点的大小和组成，可以实现对荧光发射的调控，从而应用于多个领域，如显示技术、生物医学和光电子学等。

2. 量子点的特性量子点具有以下几个主要特性：2.1 尺寸效应由于量子点的尺寸通常在纳米级别，其尺寸效应对其光学和电学性质有着显著影响。

量子点的能带结构会随着尺寸的改变而发生变化，从而导致荧光发射波长的调控。

2.2 窄发射带宽相比于传统的荧光材料，量子点具有更窄的发射带宽。

这意味着量子点可以发射更纯净的光，使得显示设备的色彩更加鲜艳和准确。

2.3 高发光效率量子点具有高发光效率，可以将电能转化为光能的效率达到90%以上。

这使得量子点在能源利用和光电子学领域具有广泛的应用前景。

3. 量子点荧光技术的应用量子点荧光技术在多个领域都有广泛的应用，以下是几个主要的应用领域：3.1 显示技术量子点荧光技术在显示技术中有着重要的应用。

通过使用不同大小和组成的量子点，可以实现对显示设备的发光颜色的调控，从而实现更鲜艳和准确的色彩显示。

此外，量子点还可以用于增强显示设备的亮度和对比度。

3.2 生物医学量子点荧光技术在生物医学领域有着广泛的应用。

量子点可以作为生物标记物，用于细胞和分子的成像。

由于量子点具有窄发射带宽和高发光效率的特性，可以提供更准确和清晰的图像，帮助研究人员更好地理解生物体内的结构和功能。

3.3 光电子学量子点荧光技术在光电子学领域也有着重要的应用。

量子点可以用于制造高效的光电子器件，如太阳能电池和光电二极管。

由于量子点具有高发光效率和尺寸效应的特性，可以帮助提高光电子器件的能量转换效率和性能稳定性。

4. 量子点荧光技术的发展和挑战量子点荧光技术在过去几十年中取得了重大的进展，但仍面临一些挑战和限制：4.1 毒性和环境影响目前广泛使用的量子点材料中含有一些有毒元素，如镉和铅。

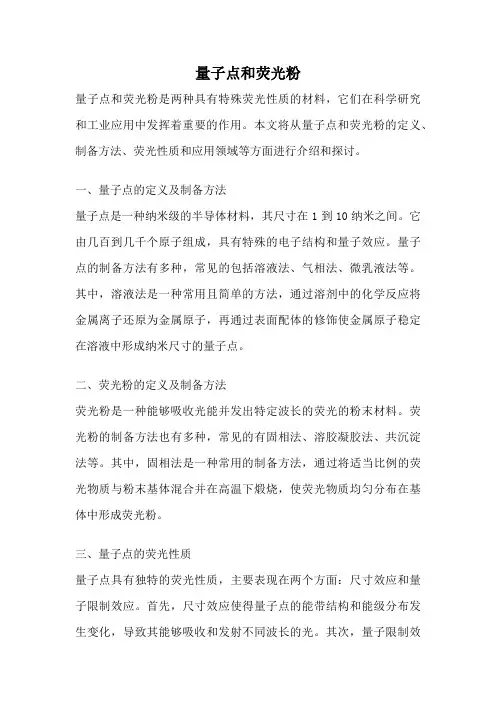

量子点和荧光粉量子点和荧光粉是两种具有特殊荧光性质的材料，它们在科学研究和工业应用中发挥着重要的作用。

本文将从量子点和荧光粉的定义、制备方法、荧光性质和应用领域等方面进行介绍和探讨。

一、量子点的定义及制备方法量子点是一种纳米级的半导体材料，其尺寸在1到10纳米之间。

它由几百到几千个原子组成，具有特殊的电子结构和量子效应。

量子点的制备方法有多种，常见的包括溶液法、气相法、微乳液法等。

其中，溶液法是一种常用且简单的方法，通过溶剂中的化学反应将金属离子还原为金属原子，再通过表面配体的修饰使金属原子稳定在溶液中形成纳米尺寸的量子点。

二、荧光粉的定义及制备方法荧光粉是一种能够吸收光能并发出特定波长的荧光的粉末材料。

荧光粉的制备方法也有多种，常见的有固相法、溶胶凝胶法、共沉淀法等。

其中，固相法是一种常用的制备方法，通过将适当比例的荧光物质与粉末基体混合并在高温下煅烧，使荧光物质均匀分布在基体中形成荧光粉。

三、量子点的荧光性质量子点具有独特的荧光性质，主要表现在两个方面：尺寸效应和量子限制效应。

首先，尺寸效应使得量子点的能带结构和能级分布发生变化，导致其能够吸收和发射不同波长的光。

其次，量子限制效应使得量子点中的自由电子和空穴受到空间限制，从而增加了电子能级的分裂和能级间距的变化，使得量子点的荧光光谱呈现出尺寸相关的特性。

四、荧光粉的荧光性质荧光粉作为一种荧光材料，其荧光性质主要受到两个因素的影响：材料的结构和杂质的掺杂。

首先，荧光粉的结构决定了其能够吸收和发射的光的波长范围。

其次，杂质的掺杂可以改变荧光粉的能带结构，进而影响其荧光光谱的特性。

通过合理选择材料和调控结构，可以得到具有特定荧光性质的荧光粉。

量子点和荧光粉由于其独特的荧光性质在多个领域得到了广泛的应用。

在生物医学领域，量子点可以作为荧光探针应用于细胞成像、药物传递和生物标记等方面。

在显示技术领域，量子点可以作为荧光材料应用于LED背光、显示屏和荧光标记等方面。

CdSe量子点综述量子点(quantum dots, QDs)是一种半导体纳米晶(nanocrystals, NCs)通常由Ⅱ-Ⅱ和Ⅱ-Ⅱ族元素组成，如CdSe、CdTe、ZnSe、CuInS、InP等。

也可以由两种或两种上的半导体材料构成，如核壳结构的CdSe/ZnS、CdSe/CdZnS等，以及掺杂结构的ZnS:Mn，ZnSe:Cu等。

1.量子点结构常见的二元半导体量子点由于覆盖光谱有限且稳定性不高，易受外界环境物理化学的影响而发生质量退化，因此，常通过制备合金量子点或核壳结构量子点来改善量子点的物理化学性质错误!未找到引用源。

1.1合金量子点合金量子点即将几种不同带隙的半导体材料在纳米尺度上进行的合金化，形成合金或固溶体。

由于每种半导体材料都有其相应的能带宽，通过形成合金通过调节合金半导体组分的化学计量比来改变纳米晶的组成，从而改变量子点的能带宽及晶格常数。

此类量子点也可按照组成元素的多少分为三元合金和多元合金。

要制备均匀结构的合金，两种组成的生长速率必须相等，并且在一种成分的生长的条件下不能阻止另一种成分的生长，同时两种成分需要充分相似使得两者容易混合,否则会形成核壳结构或者两种组分独立成核。

1.2核/壳结构量子点根据各种半导体材料能带位置的不同，壳层在核/壳结构量子点中起到作用的不同，可以将核/壳量子点分为三类：TypeⅡ、TypeⅡ和TypeⅡ型结构，如图1.1所示。

图1.1 半导体异质结的能带结构TypeⅡ型结构的量子点要求壳层材料能带大于核层材料能带，电子和空穴都被限域在核材料中，从而提高量子点的荧光效率，但也有相反的情况；TypeⅡ型结构的量子点要求壳层材料的价带或导带处于核层材料的带隙中，通过光子的激发，壳层材料能带的重叠导致电子和空穴的空间分离而分别处于核层材料和壳层材料中；TypeⅡ型结构很少应用到核壳量子点结构中去。

TypeⅠ型结构是最早被研究的结构，该结构中宽能带的壳层材料所起的作用是钝化核层材料的表面缺陷，使核材料与外部环境隔离，将载流束缚在核中。

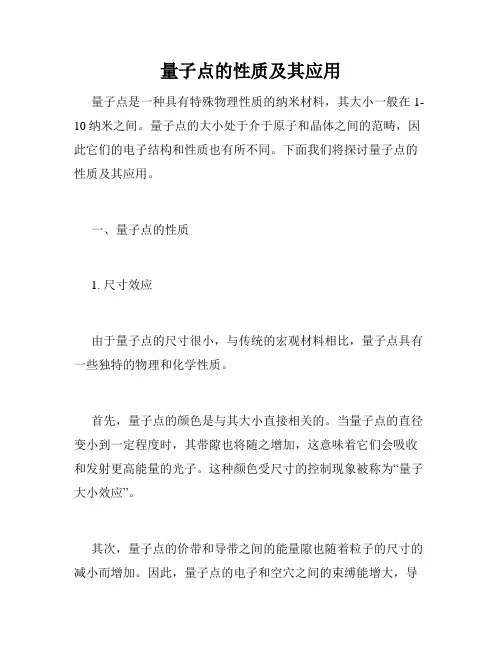

量子点的性质及其应用量子点是一种具有特殊物理性质的纳米材料，其大小一般在1-10纳米之间。

量子点的大小处于介于原子和晶体之间的范畴，因此它们的电子结构和性质也有所不同。

下面我们将探讨量子点的性质及其应用。

一、量子点的性质1. 尺寸效应由于量子点的尺寸很小，与传统的宏观材料相比，量子点具有一些独特的物理和化学性质。

首先，量子点的颜色是与其大小直接相关的。

当量子点的直径变小到一定程度时，其带隙也将随之增加，这意味着它们会吸收和发射更高能量的光子。

这种颜色受尺寸的控制现象被称为“量子大小效应”。

其次，量子点的价带和导带之间的能量隙也随着粒子的尺寸的减小而增加。

因此，量子点的电子和空穴之间的束缚能增大，导致电子和空穴的寿命变长。

这种强耦合效应会导致量子点具有极高的发光效率和较长的寿命。

2. 与晶体结构的关系量子点的电荷量子化是基于其形成材料的原子结构的，因此量子点的电子状态与晶体结构密切相关。

当原子在三维空间中排列时，其电子状态非常复杂且难以预测。

但是，如果这些原子被限制在二维或一维的空间中，则电子状态将变得更加容易控制。

这时的电子状态可以简单地表示为能级或离散的能带，这种现象被视为电子的“量子限制”，这也是量子点的形成机制。

3. 光学性质量子点对光的吸收和发射具有独特的特性。

量子点的带隙已经接近于单个电子跨越的能量，因此吸收光的波长处在紫外线范围内。

当激发态的电子变回基态时，将放出能量，形成与吸收激光波长不同但更长的发光。

这种发光称为荧光发光，也被称为上转换发光。

4. 电子传输性质量子点不仅在光学上有独特的性质，在电学上也同样有其优势。

量子点的小尺寸使其表现出多种电学特性，这使得它们在纳米电子器件中被广泛应用。

二、量子点的应用1. 生物医学由于其对荧光的强烈响应和对体内分子和细胞的高度选择性，量子点在生物医学领域中具有广泛的应用前景。

这种材料可以作为高灵敏度的生物成像探针，也可以实现药物传输和治疗。

2. 能源储存量子点的小尺寸和低维性使其在能源储存和转换方面表现出出色的性能。

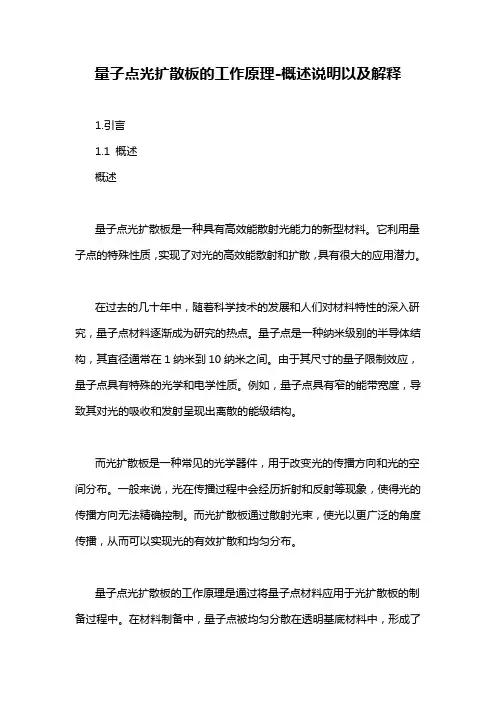

量子点光扩散板的工作原理-概述说明以及解释1.引言1.1 概述概述量子点光扩散板是一种具有高效能散射光能力的新型材料。

它利用量子点的特殊性质，实现了对光的高效能散射和扩散，具有很大的应用潜力。

在过去的几十年中，随着科学技术的发展和人们对材料特性的深入研究，量子点材料逐渐成为研究的热点。

量子点是一种纳米级别的半导体结构，其直径通常在1纳米到10纳米之间。

由于其尺寸的量子限制效应，量子点具有特殊的光学和电学性质。

例如，量子点具有窄的能带宽度，导致其对光的吸收和发射呈现出离散的能级结构。

而光扩散板是一种常见的光学器件，用于改变光的传播方向和光的空间分布。

一般来说，光在传播过程中会经历折射和反射等现象，使得光的传播方向无法精确控制。

而光扩散板通过散射光束，使光以更广泛的角度传播，从而可以实现光的有效扩散和均匀分布。

量子点光扩散板的工作原理是通过将量子点材料应用于光扩散板的制备过程中。

在材料制备中，量子点被均匀分散在透明基底材料中，形成了一个有序的结构。

当入射光照射到光扩散板上时，部分光会被量子点吸收，并在其能级间跃迁后重新发射出来。

由于量子点的离散能级结构，这些重新发射的光波长会发生变化，从而形成了散射光。

值得注意的是，量子点的能带宽度可以通过控制量子点的尺寸调节。

因此，在制备量子点光扩散板时，可以通过调节量子点的大小来控制散射光的波长范围。

这为光扩散板的应用提供了更大的灵活性。

总之，量子点光扩散板利用量子点材料的特殊性质，实现了对光的高效能散射和扩散。

它为光学器件的设计和应用提供了新的可能性，具有广泛的应用前景。

在接下来的正文中，我们将进一步探讨量子点的概念和特性，以及光扩散板的作用和应用。

1.2文章结构文章结构部分的内容应该包含以下信息：文章结构部分旨在介绍本文的组织和内容安排。

主要包括本文的章节划分及各个章节的主要内容概述。

本文主要包含三个部分：引言、正文和结论。

引言部分旨在引出文章的主题并对文章进行概述。

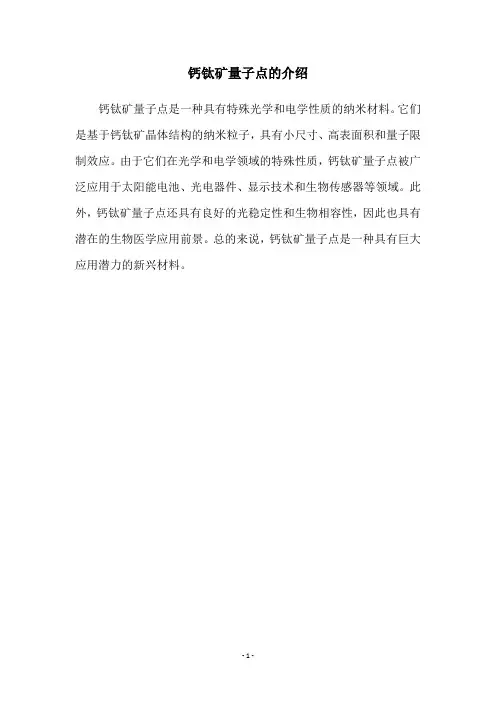

钙钛矿量子点的介绍
钙钛矿量子点是一种具有特殊光学和电学性质的纳米材料。

它们是基于钙钛矿晶体结构的纳米粒子，具有小尺寸、高表面积和量子限制效应。

由于它们在光学和电学领域的特殊性质，钙钛矿量子点被广泛应用于太阳能电池、光电器件、显示技术和生物传感器等领域。

此外，钙钛矿量子点还具有良好的光稳定性和生物相容性，因此也具有潜在的生物医学应用前景。

总的来说，钙钛矿量子点是一种具有巨大应用潜力的新兴材料。

- 1 -。

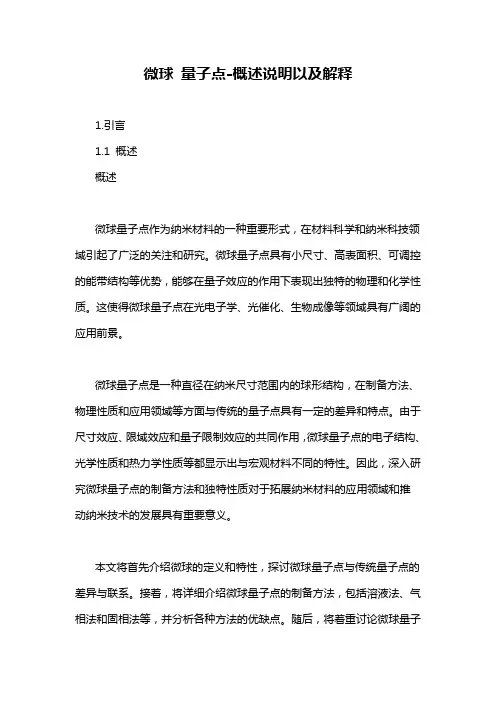

微球量子点-概述说明以及解释1.引言1.1 概述概述微球量子点作为纳米材料的一种重要形式，在材料科学和纳米科技领域引起了广泛的关注和研究。

微球量子点具有小尺寸、高表面积、可调控的能带结构等优势，能够在量子效应的作用下表现出独特的物理和化学性质。

这使得微球量子点在光电子学、光催化、生物成像等领域具有广阔的应用前景。

微球量子点是一种直径在纳米尺寸范围内的球形结构，在制备方法、物理性质和应用领域等方面与传统的量子点具有一定的差异和特点。

由于尺寸效应、限域效应和量子限制效应的共同作用，微球量子点的电子结构、光学性质和热力学性质等都显示出与宏观材料不同的特性。

因此，深入研究微球量子点的制备方法和独特性质对于拓展纳米材料的应用领域和推动纳米技术的发展具有重要意义。

本文将首先介绍微球的定义和特性，探讨微球量子点与传统量子点的差异与联系。

接着，将详细介绍微球量子点的制备方法，包括溶液法、气相法和固相法等，并分析各种方法的优缺点。

随后，将着重讨论微球量子点在光电子学、催化和生物领域的应用，包括光催化剂、光电子器件和生物成像等方面的应用案例。

最后，将总结微球量子点的研究进展，并展望其在未来的发展前景。

通过本文的阐述，希望能够加深读者对微球量子点的理解和认识，促进相关领域的研究和应用。

1.2 文章结构文章结构：本文共分为三个主要部分：引言、正文和结论。

引言部分主要包括三个子部分：概述、文章结构和目的。

在"概述"中，将简要介绍微球量子点的概念和相关背景知识，以及其在科学研究和应用领域中的重要性和前景。

"文章结构"部分将针对本文的组织结构进行说明，方便读者了解全文的布局和内容。

"目的"部分将明确本文的写作目的，即介绍微球量子点的定义、制备方法以及应用领域的研究进展，同时展望其未来的发展方向。

正文部分将包括三个子部分：微球的定义和特性、微球量子点的制备方法以及微球量子点的应用领域。

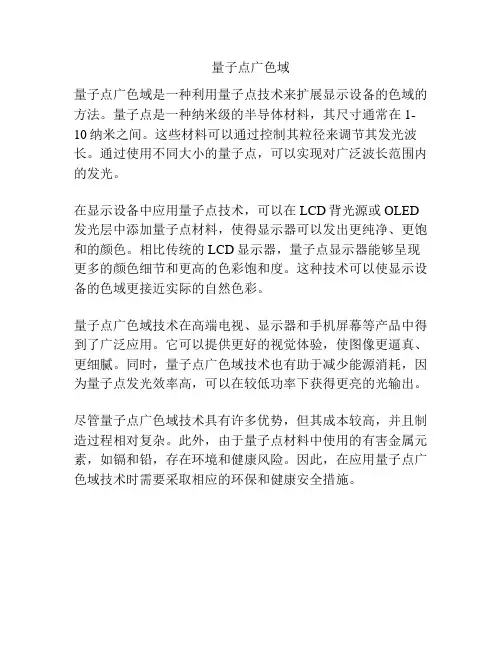

量子点广色域
量子点广色域是一种利用量子点技术来扩展显示设备的色域的方法。

量子点是一种纳米级的半导体材料，其尺寸通常在1-10纳米之间。

这些材料可以通过控制其粒径来调节其发光波长。

通过使用不同大小的量子点，可以实现对广泛波长范围内的发光。

在显示设备中应用量子点技术，可以在LCD背光源或OLED 发光层中添加量子点材料，使得显示器可以发出更纯净、更饱和的颜色。

相比传统的LCD显示器，量子点显示器能够呈现更多的颜色细节和更高的色彩饱和度。

这种技术可以使显示设备的色域更接近实际的自然色彩。

量子点广色域技术在高端电视、显示器和手机屏幕等产品中得到了广泛应用。

它可以提供更好的视觉体验，使图像更逼真、更细腻。

同时，量子点广色域技术也有助于减少能源消耗，因为量子点发光效率高，可以在较低功率下获得更亮的光输出。

尽管量子点广色域技术具有许多优势，但其成本较高，并且制造过程相对复杂。

此外，由于量子点材料中使用的有害金属元素，如镉和铅，存在环境和健康风险。

因此，在应用量子点广色域技术时需要采取相应的环保和健康安全措施。

量子点偏振
量子点（Quantum Dot）是一种半导体纳米颗粒，具有独特的物理和化学性质。

它们的尺寸在1到10纳米之间，处于固态和液态之间。

量子点因其独特的光学性质而备受关注，其中包括偏振现象。

偏振是指光波的振动方向局限于一个特定平面内的现象。

量子点的光学性质使其在偏振领域具有应用潜力。

这主要源于量子点尺寸对光子能级的量子限制。

当量子点的尺寸与光波长相近时，量子点会表现出明显的量子效应，如量子隧穿和量子干涉等。

这些现象使得量子点具有独特的光学特性，如光谱线宽变窄、偏振敏感等。

利用量子点的这些特性，研究人员可以制备高性能的量子点偏振器、光开关、光调制器等光电子器件。

这些器件在光通信、光计算、光储存等领域具有广泛的应用前景。

此外，量子点在生物医学领域也有重要应用。

例如，量子点可以作为荧光标记物，用于生物成像、疾病诊断和治疗等。

通过调控量子点的尺寸和组成，可以实现对生物体内病变部位的实时、高分辨率成像，从而提高诊断和治疗的准确性。

总之，量子点偏振现象及其相关应用研究是当前纳米科学领域的热点之一，有望为未来技术创新和发展奠定基础。

量子点可以显示三色发光原理
量子点显示三色发光原理主要是利用量子点材料的尺寸和形状对光的吸收和发射特性的影响。

量子点是一种纳米尺度的半导体材料，其尺寸和形状可以精确控制。

不同尺寸和形状的量子点会吸收不同波长的光，并发出不同波长的光。

在量子点显示中，通常使用三种不同尺寸的量子点材料，分别对应红、绿、蓝三种颜色的光。

当这些量子点受到特定波长的光照射时，它们会吸收这些光并发出特定波长的光。

通过控制量子点的尺寸和形状，可以控制它们发出的光的波长，从而实现红、绿、蓝三种颜色的发光。

此外，量子点还具有优异的光学性能，如高亮度、高色彩饱和度和低能耗等。

这些特性使得量子点显示技术在显示领域具有广泛的应用前景。

量子点技术的原理及其在生物医学领域的应用量子点技术是一种新型的纳米技术，它是由CDSe、CdS、ZnS等半导体材料制成的纳米粒子，具有宽的吸收光谱和锐利的发射光谱特点，可以用于荧光探针、生物标记、生物成像等方面。

本文将详细介绍量子点技术的原理以及在生物医学领域的应用。

一、量子点技术的原理量子点（quantum dot）是一种具有尺寸效应的半导体纳米结构。

它的尺寸通常在4-50纳米之间，相当于1万分之1-100万分之1个普通细胞的大小。

量子点有非常好的光学性质，因此被广泛应用于荧光探针、生物成像等方面。

量子点的荧光强度很高，比传统荧光分子如荧光素（fluorescein）强10-100倍，同时还具有较长的寿命（10-100纳秒）和较窄的荧光光谱带宽（20-40纳米），具有非常好的荧光性能。

量子点是一种溶液中的纳米晶体，通常用有机合成法制备。

合成时，通过对各种半导体纳米晶体的层层外壳包覆，着重控制其光物理和化学性质，从而实现有人为调控的荧光性质。

量子点的光学性质与大小密切相关，它的光学性质如荧光峰位置、荧光亮度、荧光寿命等都可以通过其粒径来调节。

同时，量子点还可以通过改变外层化学基团，使得其有特定的靶向性，从而实现有针对性的荧光成像。

二、量子点技术在生物医学领域的应用量子点技术在生物医学领域的应用有很多，下面我们将针对其中几个重要的应用进行介绍。

（一）生物标记利用量子点作为生物标记，可以实现对单个生物分子的高灵敏检测。

量子点具有非常强的荧光信号，被标记的生物分子（如蛋白质、 DNA等）也会随之发出荧光信号，从而实现对其的检测。

这种标记方式非常灵敏，可以探测到非常微小的生物分子。

（二）生物成像利用量子点进行生物成像，可以实现对细胞、组织等的定位和细胞内分子的实时追踪。

利用量子点可以实现高度的空间分辨率和灵敏度，从而使得其成像效果更加精细。

同时，通过外层化学包覆，还可以实现对其靶向性的调节，有助于实现癌细胞的早期筛查和治疗监测。

qled的发展历程及器件结构及制备方法
QLED是量子点发光二极管的英文缩写，是一种新型的显示技术，其发展历程可以追溯到二十世纪八十年代。

在上世纪八十年代初期，人们发现半导体量子点具有优异的光电性
能和稳定的光谱特性，因此开始着手将其应用于显示技术领域，并逐步发展出量子点显示
技术。

QLED作为量子点显示技术的一种，于二十世纪九十年代初期开始涌现。

最初的QLED
是利用CdSe等半导体材料制成的，但是由于CdSe等材料在器件制备过程中产生的有害物
质很难处理，因此在生态环境保护的背景下，研究人员开始寻找其他代替材料。

继续研究后，研究人员发现利用过渡金属离子替代CdSe等材料可以有效地提高发光强度和稳定性。

还有，研究人员还在QLED中引入了两层结构和多层结构等新颖的结构形式，这些结构的出现使得QLED的量子效率和亮度得到进一步提升。

器件结构方面，QLED通常由P型半导体层、量子点层、N型半导体层和阳极和阴极等
其他元件组成。

其中，量子点可以同时吸收多种波长的光，且具有优异的发光性能，因此
是QLED的发光核心。

在QLED器件中，量子点层一般是由有机半导体或聚合物材料制成的，并将量子点分散在其内部。

制备方法方面，QLED的制备过程中涉及到材料的选择、材料预处理、制备方法的选择和器件的制备等多个环节。

在材料的选择方面，研究人员通常会选择掺杂有过渡金属离子
的半导体材料或有机材料。

在制备方法的选择方面，则可以选择溶液法制备、蒸发法制备等，并针对材料的性质和器件的需求来合理选择制备方法。

在器件制备方面，则需要通过
多重营救等多种工艺步骤来完成QLED的制备。
