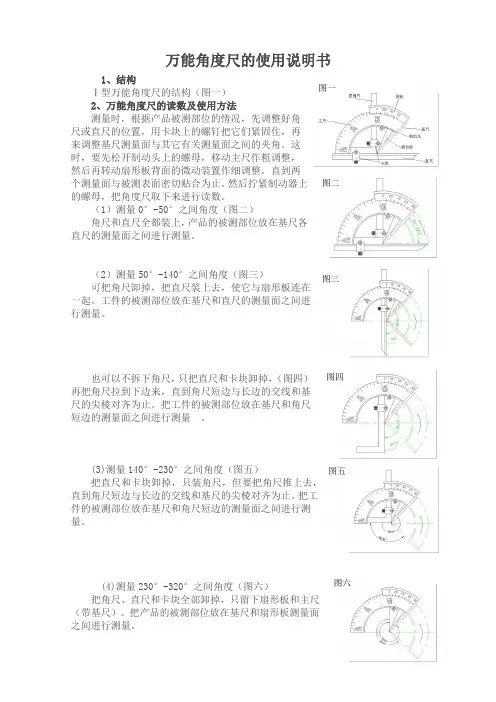

万能角度尺使用说明书

万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。
万能角度尺的读数机构，如图所示。是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组
成。扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构。万能角度
尺的精度为2′
Ⅰ型万能角度尺的结构

Ⅱ型万能角度尺的结构
.

.页脚
万能角度尺的读数及使用方法
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们
紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。这时，要先松开制动头上的螺母，
移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面
密切贴合为止。然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1） 测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
.

.页脚
（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量
面之间进行测量。
.

.页脚
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和
基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

(3)测量140°-230°之间角度
.

.页脚
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对

齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

4)测量230°-320°之间角度（即40°-130°的内角）
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和
扇形板测量面之间进行测量。
.

.页脚
万能量角尺的主尺上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读
数时，应加上一个基数（90º；180º；270º；）。当零件角度为：>90º～180º，被测角度=90º+
量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角
尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的
两个测量面的全长上接触良好，以免产生测量误差。
.

.页脚
.

.页脚
万能角度尺使用说明书
万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具。
万能角度尺的读数机构，如图1所示。是由刻有基本角度刻线的尺座1，和固定在扇形板6上的游标3组成。
扇形板可在尺座上回转移动（有制动器5），形成了和游标卡尺相似的游标读数机构。万能角度尺的精度为2′。
.
.页脚
万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，
两者相加就是被测零件的角度数值。
在万能角度上，基尺4是固定在尺座上的，角尺2是用卡块7固定在扇形板上，可移动尺8是用卡块固定在角
尺上。若把角尺2拆下，也可把直尺8固定在扇形板上。由于角尺2和直尺8可以移动和拆换，使万能角度尺
可以测量0º～320º的任何角度，如图2所示。

角尺和直尺全装上时，可测量0º～50的外角度 仅装上直尺时，可测量50º～140º的角度
.

.页脚
仅装上角尺时，可测量140º～230’的角度 把角尺和直尺全拆下时，可测量230º～320º的角度
（即可测量40º～130º的内角度)

由图2可见，角尺和直尺全装上时，可测量0º～50的外角度，仅装上直尺时，可测量50º～140º的角度，仅装
上角尺时，可测量140º～230’的角度，把角尺和直尺全拆下时，可测量230º～320º的角度(即可测量40º～130º
的内角度)。
万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基
数（90º；180º；270º；）。当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+
量角尺读数，>270º～320º被测角度=270º+量角尺读数。
用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长
上接触良好，以免产生测量误差。
