C_I_分散蓝284对聚乳酸纤维的染色性能研究

聚乳酸纤维及织物服用性能的研究

维普资讯
・４・
山东纺织科技
２００７年第４期

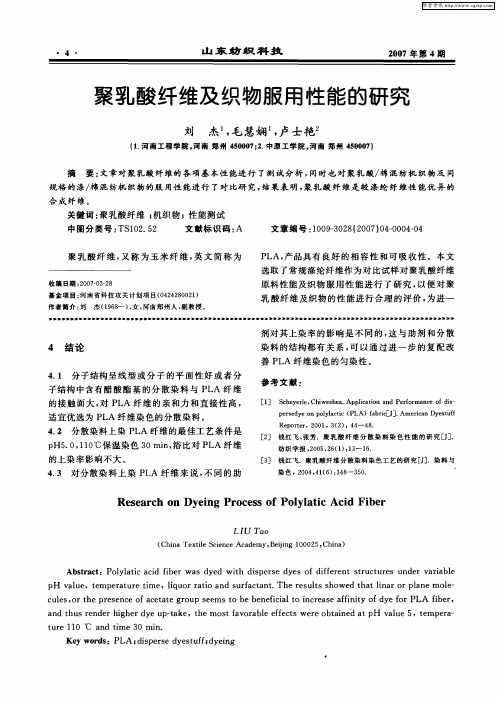

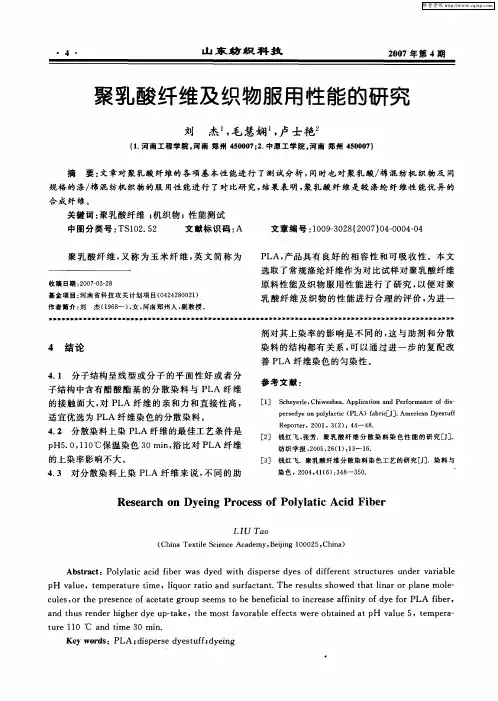

聚乳酸纤维及织物服用性能的研究
刘杰毛慧娴卢士艳。，，
（．南工程学院，南郑州４００；．１河河５０７２中原工学院。南郑州４００）河５０７
［］钱红飞，２张芳．聚乳酸纤维分散染料染色性能的研究［］Ｊ．
纺织学报，０５２（）１－１．２０，６１：３６

［］钱红飞．聚乳酸纤维分散染料染色工艺的研究［］３Ｊ．染料与
染色，２０，１６：４ — ３Ｏ０４４（）３８５．
作者简介：刘杰（９８）女，１６一，河南郑州人，教授。副
剂对其上染率的影响是不同的，与助剂和分散这
４结论
４１分子结构呈线型或分子的平面性好或者分．子结构中含有醋酸酯基的分散染料与ＰＡ纤维Ｌ的接触面大，ＰＡ纤维的亲和力和直接性高，对Ｌ适宜优选为ＰＡ纤维染色的分散染料。Ｌ
Ａｂｔａｔｓｒｃ：ＰｏｌｌｔｃａｉｉｒｗａｅｔｉｐｒｅｄｙｓｏｉｆｒｎｓｒｃｕｅｎｄｒｖｒａｅｙａｉｃｄｆｂｅｓｄｙｄｗｉｈｄｓｅｓｅｆｄｆｅｅｔｔｕｔｒｓｕｅａｉｂｌｐＨａｕｖｌｅ，ｔｍｐｅａｕｒｉ，ｌｑｒｒｔｏａｕｆｃａ．Ｔｈｅｒｓｔｈｗｅｈａｉａａｎｅｒｔｅｔｍｅｉｕｏａｉｎｄｓｒａｔｎｔｅｕｌｓｓｏｄｔｔｌｎｒｏｒｐｌｅｍｏｌ— ｅ

聚乳酸织物载体染色性能

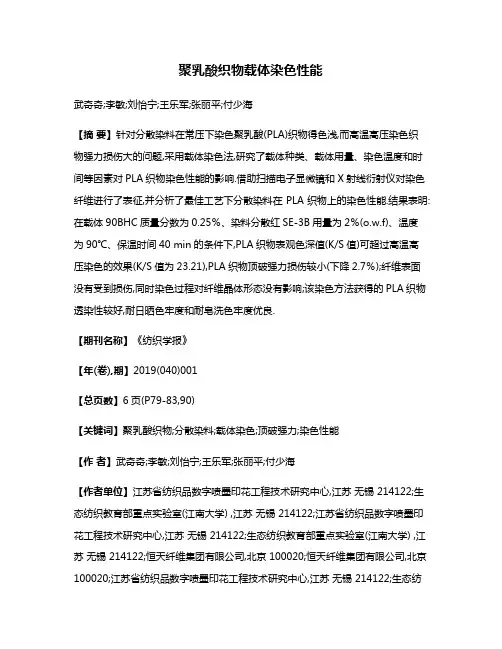

聚乳酸织物载体染色性能武奇奇;李敏;刘怡宁;王乐军;张丽平;付少海【摘要】针对分散染料在常压下染色聚乳酸(PLA)织物得色浅,而高温高压染色织物强力损伤大的问题,采用载体染色法,研究了载体种类、载体用量、染色温度和时间等因素对PLA织物染色性能的影响.借助扫描电子显微镜和X射线衍射仪对染色纤维进行了表征,并分析了最佳工艺下分散染料在PLA织物上的染色性能.结果表明:在载体90BHC质量分数为0.25％、染料分散红SE-3B用量为2％(o.w.f)、温度为90℃、保温时间40 min的条件下,PLA织物表观色深值(K/S值)可超过高温高压染色的效果(K/S值为23.21),PLA织物顶破强力损伤较小(下降2.7％);纤维表面没有受到损伤,同时染色过程对纤维晶体形态没有影响;该染色方法获得的PLA织物透染性较好,耐日晒色牢度和耐皂洗色牢度优良.【期刊名称】《纺织学报》【年(卷),期】2019(040)001【总页数】6页(P79-83,90)【关键词】聚乳酸织物;分散染料;载体染色;顶破强力;染色性能【作者】武奇奇;李敏;刘怡宁;王乐军;张丽平;付少海【作者单位】江苏省纺织品数字喷墨印花工程技术研究中心,江苏无锡 214122;生态纺织教育部重点实验室(江南大学) ,江苏无锡 214122;江苏省纺织品数字喷墨印花工程技术研究中心,江苏无锡 214122;生态纺织教育部重点实验室(江南大学) ,江苏无锡 214122;恒天纤维集团有限公司,北京 100020;恒天纤维集团有限公司,北京100020;江苏省纺织品数字喷墨印花工程技术研究中心,江苏无锡 214122;生态纺织教育部重点实验室(江南大学) ,江苏无锡 214122;江苏省纺织品数字喷墨印花工程技术研究中心,江苏无锡 214122;生态纺织教育部重点实验室(江南大学) ,江苏无锡 214122【正文语种】中文【中图分类】TS193.5聚乳酸(PLA)纤维是以玉米、甜菜等天然植物中提取的乳酸为原料，经过聚合纺丝等工艺制得的一种可完全生物降解的纤维[1]。

PLA纤维的染色动力学和热力学研究

１２２分散染料提纯．．
将商品分散染料装入用中速滤纸叠好的圆筒内，然后放入索氏萃取器中，向圆底烧瓶中注入大约１０的无水乙醇，８￣９￣温度下反复回流萃取ｌ，５ｍＬ于５０ＣＯｈ冷却、静置过夜，过滤出重结晶的染料放人干燥箱中待用ｌ。４］

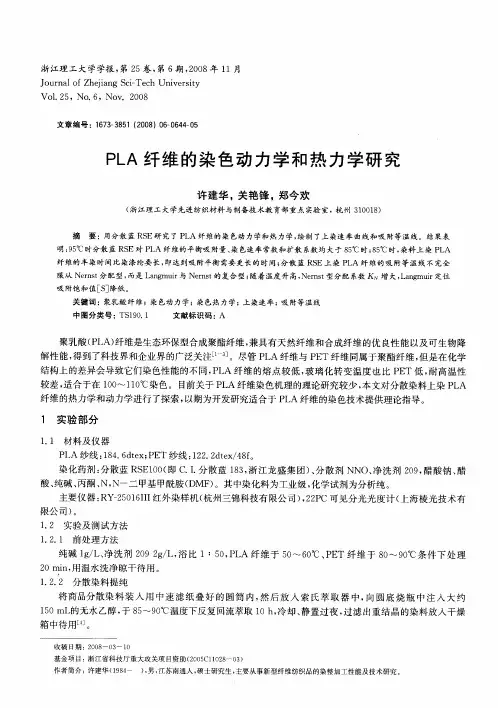

ＰＡ纤维的染色动力学和热力学研究Ｌ
许建华，关艳锋，郑今欢
（江理工大学先进纺织材料与制备技术教育部重点实验室，州３０１）浙杭１０８
摘
要：用分散蓝ＲＥ研究了ＰＡ纤维的染色动力学和热力学，ＳＬ绘制了上染速率曲线和吸附等温线。结果表
第６期
许建华等：ＬＰＡ纤维的染色动力学和热力学研究
６５４
１２３染色工艺配方．．分散染料醋酸／酸钠醋
浴比
（ｗ１；ｏ）（节ｐ调Ｈ＝４５５０；．～．）
１：００１０。
１２４上染速率曲线测定．．
配制提纯染料浓度２（ｗ１的染液１ｏ）０份，准确称取０１ｇ的ＰＡ纱线１份，．Ｌ０待升温至所需温度后立刻放人染液中，保温不同时间取出染样，ＥＰＴ纤维用ＤＭＦ剥色，Ｌ纤维用丙酮剥色，剥色液移到２ＰＡ将５ｍＬ容量瓶中调至刻度线测其最大吸收波长处的吸光度。根据工作曲线查知相应的浓度，而可计算出上从
收稿Ｉ期：２０ — ０ — １ＥＩ０８３０

聚乳酸纤维

聚乳酸的结构与性能
1. 聚乳酸的结构
聚乳酸的结构式为：
由于原料原因，聚乳酸有聚D-乳酸（PDLA）、聚L-乳酸（PLLA）
和聚DL-乳酸（PDLLA）之分。生产纤维一般采用PLLA。
2. 聚乳酸的基本性质
基本性质
固体结构熔点/°C Tg/°C 热分解温度/"C 拉伸率/% 断裂强度/(CN/dtex)
玉米纤维的生物分解性
。
聚乳酸纤维织物包埋于豆渣中的外观变化
聚乳酸纤维优异的
性能
A
B
可生物降解性优异的触感
C 导湿性
D 回弹性
E
F
耐燃性紫外线稳定性以及抗污性
05
聚乳酸纤维的应用
玉米纤维的主要用途
主要用途
服装用家纺产品用
工业用农业用食品用卫生医疗用渔业用
主要产品
外衣、内衣、运动服装等环保台布、窗帘、床上用品、盥洗用品等强化纸、特殊环保用纸、包装袋、土工布等防兽网、育苗袋、土壤补强材料、绳带等
50~60 180~200
-
溶于四氢呋喃、氯仿等不溶于正庚烷
4~6
聚乳酸在所有生物可降解聚合物中熔点最高，结晶度大，透明度好，适合
用于制作纤维、薄膜及模压制品等。与标准的热塑性聚源自直接聚合合物相比，聚乳酸可发
生水解，最终生成无害
乳酸
丙交酯
的小分子水和二氧化碳，而二氧化碳和水通过光
发酵
环化二聚
开环聚合
2 物理机械性能
聚乳酸纤维属于高强、中伸、低模型纤维。它具有足够的强度可以做一般通用的纤维材料，实用性高；具有较低的模量，使得其纤维面料具有很好的加工性能。聚乳酸纤维的断裂强度和断裂伸长率都与涤纶接近，这使得其面料具有高强力，延伸性好、手感柔软、悬垂性好、回弹性好以及较好卷曲性和卷曲持久性的优点。聚乳酸纤维的吸湿率较低，与涤纶接近，但是它有较好的芯吸性，故水润湿性、水扩散性好，具有良好的服用性。同时，它还具有良好的弹性回复率，适宜的玻璃化温度使其具有良好的定型性能和抗皱性能。

聚乳酸(PLA)纤维在毛织物中的应用

湿性等特点。结合毛精纺工艺，过实验性生产，讨了羊毛与聚乳酸纤维交织在染色、纱、整理等工艺上通探纺后
的特殊要求。对比测试结果表明，聚乳酸纤维对改善织物的服用性能具有一定的作用。文章还介绍了聚乳酸纤维与毛纤维加工的技术要点，出了聚乳酸纤维开发纺织新产品的思路及其在毛织物领域的应用。提
得到全面应用，于该纤维具有良好的性能和应鉴用前景，特在此方面进行一些探索性的研究。１聚乳酸纤维的性能聚乳酸纤维（Ｌ具有优异的皮肤接触性，ＰＡ）
定时间。
表１ＰＡ纤维与聚酯和聚酰胺纤维的性能比较Ｌ
关键词：乳酸纤维；色；艺；用性能聚染工服中图分类号：Ｓ０．２Ｔ１２５２文献标识码：Ｂ文章编号：０．５（０６０ — ３．３１３１６２０）９０１０４００
２０纪９０年代，聚酯纤维的品种开发中，在以玉米为主要原料的２个新成员—— 聚乳酸纤维（Ｌ）聚对苯二甲酸丙二酯纤维（）均被列ＰＡ和ｍ，为我国２世纪纺织行业具有良好前景的推荐项１
所示。
表２聚乳酸（Ｌ纤维纱各项指标ＰＡ）
３２产品规格与组织设计．组织采用绉组织，用小纹板变换穿综的方利法，出呢面的微皱效果，彩采用黑白交织配突色色，求朴素自然。成品设计总紧度１０纬经力０，比０７每米重量２５ｇ．，７。３３上机工艺参数．上机幅宽１７３ｃ上机经密２２根／０ｃ７．ｍ，８１ｍ，上机纬密２７根／０ｃ坯布经密３２根／０ｃ坯４１ｍ，０１ｍ，布纬密２７根／０ｃ坯布幅宽１５６ｃ每筘齿５１ｍ，６．ｍ，

差热分析在聚乳酸纤维染色中的应用

ｐｒｉｌｉｎｒｓａｌａｉｎｏＬｆｅ．ａｃｅｓｚａｄｃｔｌｚｔｆＰＡｉｒｔｅｙｉｏｂ
Ｋｅｒｓｙｉｇ；ｄｓｅｓｙｙｗｏｄ：ｄｅｎｉｐｒｅｄｅ；ｄｉｅｅｔｌｈｒｌｎｌｓｓ：ｐｌｌｔｃｄｆｅｆｒｎｉｅｍａａｙｉａｔａｏｙａｉａｉｉｒｃｃｂ
上染率随链段运动的加剧明性能，探讨分散染料的粒径及其分布对聚乳酸纤维染温度超过玻璃化温度后，色性能的影响，为进一步研究聚乳酸纤维超分子结构显提高。不同制备方法和不同工艺生产的聚乳酸纤维
的染色性能提供理论依据。
有不同的微观结构，因此具有不同的玻璃化转变温度。通过对美国Ｎｔｅｒｓ司提供的聚乳酸纤维样品ａｒｋ公ｕＷｏ
维普资讯
印
染（Ｏ６Ｎ．２２ｏｏ１）
肌幽
．ＯｌｃＣｌ．朋１

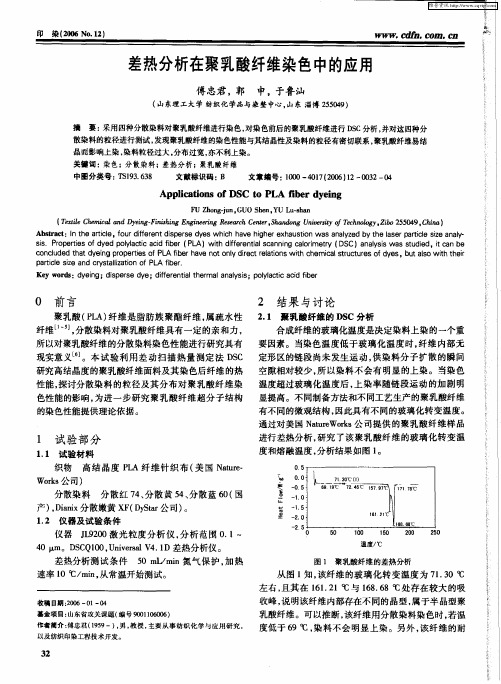

差热分析在聚乳酸纤维染色中的应用
傅忠君，郭申，于鲁汕
（山东理工大学纺织化学品与染整中心，山东淄博２５４）５０９摘要：采用四种分散染料对聚乳酸纤维进行染色，染色前后的聚乳酸纤维进行ＤＣ分析，对Ｓ并对这四种分
ＡｐｌａｉｎｆＤＳｔＬＡｂｒｄｅｎｐｉｔｓｏＣｏＰｃｏｉｆｅｙｉｇ
Ｆｈｎ－ｎＧＯＳｅ．ｕｓａＵＺｏｇｕ。ＵｈｎＹＵＬ — ｈｊｈ
【ｅｔｅＣｅｉａｄＤｅｇＦｎｈｎｎｉｅｒｇＲｓａｃｅｔ－ｈｎｏｇＵｉｒｔｃｎｌｙ五６５０９Ｃｉ）Ｔｘｌｈｍｃｎｙｉ —ｉｉｉＥｇｎｅｎｅｒＣｎｅ３ａｄｎｎｅｉｏＴｈｏｇ－Ｄ２５４－ｈｎｉｄｎｓｇｉｅｈｒｖｓｙｆｅｏａ

PLA纤维及其面料染整加工技术进展

过熔融纺丝而制成ＰＬＡ纤维，目前成为高分子树脂６０％，回潮率０．４％～０．６％，密度１．２５ｇ／ｃｍ，熔
７０￣Ｃ。材料及纺织品绿色环保领域竞争的技术焦点。因为点１
聚乳酸纤维染色与加工过程中存在易降解、耐碱性１．２国内外聚乳酸加工专利技术情况较差等产业化技术难题，所以染料生产行业应给予料染色与整理的技术问题。经过检索和分析研究国内外关于聚乳酸及纤维利数据库共有聚乳酸专利２３４０篇，其中纤维方面专
Ｅ— ｍａｉｌ：ｙｌｓ９６９３＠１６３．ｃｏｎ。
５００项专利进行分类比较，申请专利分类情况见
表１。
染料与染色Ｖｏ１．５０Ｎｏ．３表１国内申请专利分类情况
傅忠君，等
ＰＬＡ纤维及其面料染整加工技术进展
用作新型纺织面料，也可用于可降解食品包装材丙交酯间接聚合法。料。其通过乳酸二聚后再开环聚合制成聚乳酸树脂ＰＩＪＡ纤维材料与涤纶纤维比较，具有良好的服切片，可经过纺丝制备纤维，亦可与石油基塑料共装可加工性能，其一般特征参数如下：纤度１．５ｄｔ．混制备新型可降解塑料。将聚乳酸树脂溶剂法或通ｅｘ／３８ｍｍ，强度３０～３５ｃＮ／ｔｅｘ，伸长率５０％～

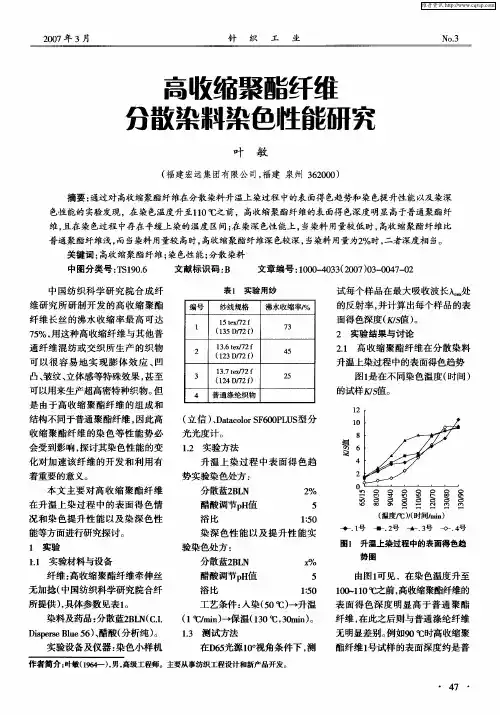

高收缩聚酯纤维分散染料染色性能研究

得色能力比普通聚酯纤维要差。而随着染料用量的增加高收缩聚酯
１０ ℃时，２其表面深度约是普通涤纶的０９倍，．７如果考虑到实验及测试中的误差因素，实际上在该特定温度之后高收缩聚酯纤维与普通涤纶的得色深度无显著差异（限染仅料用量为２％条件下）因此在实际。
１实验
醋酸调节ｐ值Ｈ
浴比
５
１０：５
—
（温度，，时同／ｎ ℃）【ｍｉ） ◆ ．号－１－Ｆ．号Ｉ２－ｒ．号－－３ｄ —＿４ ◇ ．号
染深色性能以及提升性能实验染色处方：
分散蓝２ＬＢＮｘ％
图１升温上染过程中的表面得色趋势图
（信）ＤｔｏｏＦＯＰＵ型分立、ａｃｌＳ６ＯＬＳａｒ
光光度计。１实验方法．２
升温上染过程中表面得色趋势实验染色处方：
分散蓝２ＬＢＮ２％
本文主要对高收缩聚酯纤维在升温上染过程中的表面得色情况和染色提升性能以及染深色性能等方面进行研究探讨。
表１实验用纱
编号
１
维研究所研制开发的高收缩聚酯纤维长丝的沸水收缩率最高可达７％，５用这种高收缩纤维与其他普
通纤维混纺或交织所生产的织物
纱线规格
１ｅ／２ｆ５ｔｘ７
沸水收缩率，％
７３
的反射率，算出每个样品的表并计
关键词：高收缩聚酯纤维；色性能；染分散染料

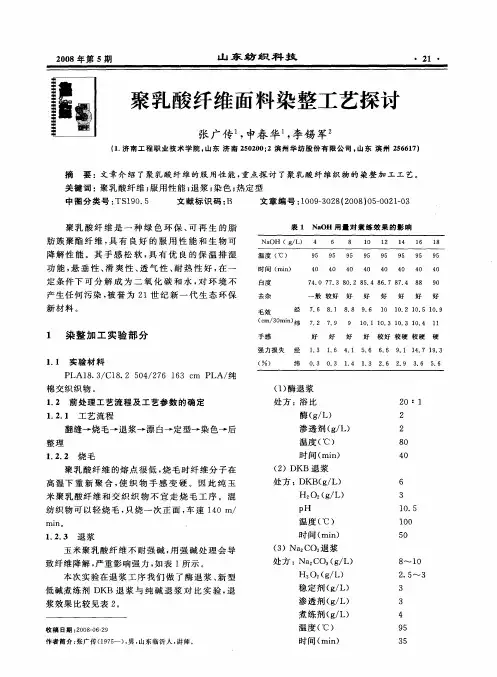

聚乳酸纤维面料染整工艺探讨

对比实验结果表明，种方法均适合于聚乳三
行染后洗涤。染色过程中，织物张力不能太大，否
则易擦伤和变形。
酸纤维的退浆，酶退浆因酶在８ ℃ 活性最好，但Ｏ
产生任何污染，誉为２被１世纪新一代生态环保
新材料。
去杂
毛效经
一般较好
好好好好好好
７６８１８８９６１１・０５１・・・・・００２１・０９
（ｍ／Ｏｎ￣ｃ３ｍｉ）
中图分类号：１０５ＴＳ９．文献标识码：Ｂ文章编号：０９３２（０８０ —０１ｏ１０ —０８２０）５０２一３
表１ＮＯＨ用量对煮练效果的影响ａ
Ｎａ０Ｈ（ｇＬ／）４６８１０１２１４１６１８
保温２～３ｎ即可，００ｍｉ因为在此温度时染料扩散
速度很快，以达到最高上染率。由于ＰＡ纤维足Ｌ
Ｔｇ低，以染后降低速度应慢，所以免产生皱折和
使手感发硬，常应保持２ｒｉ度降温，通 ℃／ｎ速ａ直至５℃以下，ｏ即低于Ｔ（７后才能排液和进ｇ５ ℃）
温度（ ℃）
时间（ｉ）ａｒｎ
作者简介：广传（９５）男，东临沂人，师。张１７～，山讲
・
２・２
表２退浆工艺比较

【doc】聚乳酸纤维与聚酯纤维的鉴别

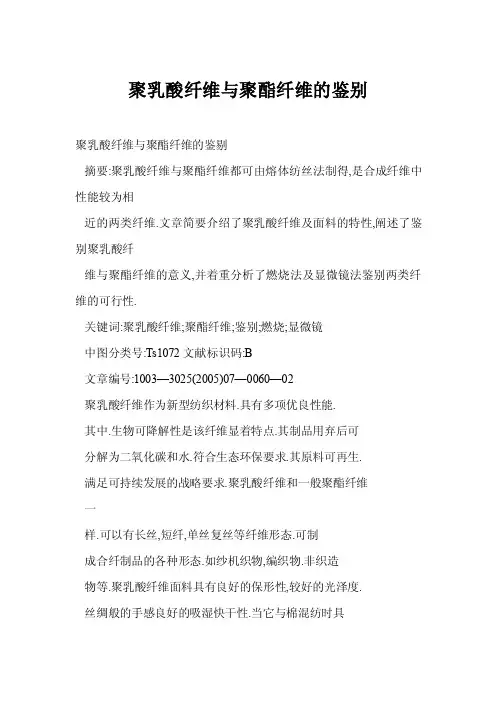

聚乳酸纤维与聚酯纤维的鉴别聚乳酸纤维与聚酯纤维的鉴剔摘要:聚乳酸纤维与聚酯纤维都可由熔体纺丝法制得,是合成纤维中性能较为相近的两类纤维.文章简要介绍了聚乳酸纤维及面料的特性,阐述了鉴别聚乳酸纤维与聚酯纤维的意义,并着重分析了燃烧法及显微镜法鉴别两类纤维的可行性.关键词:聚乳酸纤维;聚酯纤维;鉴别;燃烧;显微镜中图分类号:Ts1072文献标识码:B文章编号:1003—3025(2005)07—0060—02聚乳酸纤维作为新型纺织材料.具有多项优良性能.其中.生物可降解性是该纤维显着特点.其制品用弃后可分解为二氧化碳和水.符合生态环保要求.其原料可再生.满足可持续发展的战略要求.聚乳酸纤维和一般聚酯纤维一样.可以有长丝,短纤,单丝复丝等纤维形态.可制成合纤制品的各种形态.如纱机织物,编织物.非织造物等.聚乳酸纤维面料具有良好的保形性,较好的光泽度.丝绸般的手感良好的吸湿快干性.当它与棉混纺时具有类似涤/棉混纺织物的性能;与毛混纺时.具有良好的形态稳定性.抗褶皱性以及光亮度.聚乳酸纤维制品广泛应用在衣着及非衣着领域.市场前景广阔.1鉴别的意义聚乳酸纤维与聚酯纤维都可由熔体纺丝法制得.一直以来.聚酯纤维因其性能优良,用途广泛.其产量始终占化学纤维之首.由于自身的化学组成和结构,聚酯纤维废弃时无法自然分解.在此背景下,具可生物降解性的聚乳酸纤维的开发利用便成为本世纪纺织新原料的热点.目前市场上.聚乳酸纤维混纺面料无论品种还是产量都有日趋增多的趋势.一般在标定面料的纤维成分标识时.需要对织物中构成纤维进行定性或定量的鉴别尤其是第三方公正检测. 聚乳酸纤维与聚酯纤维在很大程度上具有相似性.织物(包括混纺,交织面料)从外观上看.差异i~JJ,.更有鉴别作者简介:杨理,男,1962年生,实验师,宁波,3152116D纺织导报ChinaTextileLeader-2005No.7浙江纺织服装职业技术学院杨理蒋艳凤的必要.由于聚乳酸纤维具有诸多内在特点:熔点玻璃化温度较低.低可燃性和低发烟量.燃烧值较低(几乎与纸相同)等.利用燃烧法和显微镜法即可有效,快速地区分聚乳酸纤维与聚酯纤维.2鉴别方法纤维的鉴别是找出各种纤维之间存在的外观形态和内在性质的差异.通常采用手感目测法,燃烧法,显微镜法, 化学溶解法,药品着色法等.按行业惯例,其鉴别的步骤. 依先简后繁顺序.从区别纤维大类(即:天然纤维素纤维, 天然蛋白质纤维,人造纤维,合成纤维)开始.再确定具体是何品种.对聚乳酸纤维而言.归属于合成纤维类,若采用化学溶解法(如:硫酸,盐酸或氢氧化钠等)药品着色法(碘一碘化钾等),其在鉴别中有很多特性与合成纤维中的聚酯纤维是极其相似的,较难区分.笔者经过反复试验,观察后发现.可从燃烧法和显微镜法中找到其明显的差异,予以区别.2.1燃烧法燃烧法依据被测材料燃烧时的现象和特征而进行,其步骤为:靠近火焰(观察是否有收缩和熔融)一进入火焰(观察燃烧情况,速度)一离开火焰(观察能否继续燃烧,火焰颜色.光亮.气味.冒烟情况)一残留灰烬(颜色,形状,质地).聚乳酸纤维的燃烧特征:靠近火焰时收缩,熔融,进入火焰后随即熔化并有犹如液体一般的溶液滴下,离开火焰后继续燃烧.火焰为蓝色.烟雾极少.无特殊臭味.熔化后逐渐地凝固为灰白色玻璃球状硬球;而聚酯纤维的燃烧特性则不同.详见表1.表1聚乳酸纤维与聚酯纤维燃烧法对比分析2.2显微镜法显微镜法是依据被测纤维的纵向和横向形态特征,通过显微镜来识别纤维种类的方法.其步骤为:取样后,分别将试样用载玻片,盖玻片制成纵面,横截面两种形态(纵向可直接抽取试样制片,而横截面则需用哈氏切片器等仪器切片获得).在显微镜下即可手工画出其形态图或用摄影仪拍摄获得.用摄影仪拍摄放大400倍下的聚乳酸纤维及聚酯纤维的纵横截面(图14)..____-■■二二—————一:.‘,≥+图2聚酯纤维纵面图4聚酯纤维横截面2.3溶解法及药品着色法2.3.1溶解法溶解法是利用各种纤维在不同的化学溶剂中的溶解性能来作出鉴别的一种方法,聚乳酸纤维与聚酯纤维溶解法鉴别结果见表2.表2聚乳酸纤维与聚酯纤维溶解法鉴别结果2.3.2药品着色法药品着色法是将未染色的试样依据各种纤维对某种化学药品的着色性能不同迅速鉴别纤维品种的方法,聚乳酸纤维与聚酯纤维的鉴别结果见表3.表3聚乳酸纤维与聚酯纤维药品着色法鉴别结果:塑蕉董鱼不着色不着色聚乳酸纤维聚酯纤维3鉴别结果分析聚乳酸纤维属于合成纤维,在鉴别时很多特征又酷似聚酯纤维,由表2与表3可以看出,溶解法与药品着色法根本不能区分这两类纤维.而燃烧法和显微镜法则是可行的.3.1燃烧法对比分析从表1可以看出,聚乳酸纤维的熔点极低,经测定为1O0.C左右,而聚酯纤维则比它要高2倍以上,因而聚乳酸纤维在燃烧时熔融速度极快熔液能连续滴下, 残渣凝固时间较长,包括火焰颜色,气味等这些特点和聚酯纤维等合成纤维相比,差异极为明显,鉴别的关键就在于此.3.2显微镜法的形态分析虽然聚乳酸纤维与聚酯纤维一样都是将熔融的成纤高聚物熔体从喷丝头的喷丝孔中压出,在空气中冷却固化成丝,即熔体纺丝法.但从图1—4看两者形态上有明显的差异,聚乳酸纤维纵面存在有无规律性的斑点及不连续性条纹,横截面为近似圆形且表面存有斑点: 聚酯纤维的纵面平滑,横截面为圆形且表面较光滑.对聚乳酸纤维而言,这些无规律性的斑点及不连续性条纹形成的原因主要是由于聚乳酸存在着大量的非结晶部分,在水,细菌,氧气的存在下,可以进行较快的分解而形成的.这一形态特殊之处便是区别聚乳酸纤维和聚酯纤维的关键所在.3.3溶解法及药品着色法分析对聚乳酸纤维而言.无论是溶解法还是药品着色法均与聚酯纤维相似.因而单纯地利用此两种方法鉴别是较为困难的.鲫参考文献[1]姜怀.纺织材料学(第2版)【M].北京:中国纺织出版社,2oo1.[2]赵书经.纺织材料实验教程【M].北京:中国纺织出版社,1989 【3]邢声远,江锡夏,文永奋,等.纺织新材料及其鉴别【M].北京中国纺织出版社,2002.纺织导报ChinaTextileLeader.2005No-76,。

几种新型纤维的性质及染色

几种新型纤维的性质及染色2011-07-07 来源: 张琳琳点击次数：1223关键字：新型纤维;Tencel纤维;聚乳酸(PLA)纤维;竹纤维;空调纤维;染色性能近些年来，服装面料的发展日新月异，新型面料不断推出。

一方面归结于科技技术的不断发展，另一方面，市场的需要是推动面料发展的直接原因。

保暖与美观已不再是消费者的唯一追求，绿色保健已成为人们选择服装面料的又一焦点。

应此要求，一批批新型的绿色保健面料应运而生。

1．Tencel纤维Tencel纤维是天然纤维素纤维，采用NMMO（环状叔胺氧化物：N--甲基吗啉氧化物N-methyl-morpholine-Oxide）纺丝工艺生产而成。

Tencel纤维在生产过程中无污染并且性能优良被誉为“21世纪最有希望的绿色环保型纤维”，从而成为国内外纺织企业竞相开发的热点产品。

Tencel纤维的化学结构与棉纤维、粘胶纤维基本相同,但其聚合度高于粘胶纤维。

它具有良好的吸湿性,透气性,服用舒适性；其光泽性，抗静电性，染色性，成服的尺寸稳定性,废弃后的生物降解性都很好,其湿强仅比干强降低15%～17%,缩水率不高，Tencel纤维最大的优点是生产工序少而简单,不需使用剧毒化工品；所使用的溶剂可以全部回收利用,对环境没有污染。

1.1Tencel纤维的染色特点据大量的资料介绍，Tencel纤维与棉、粘胶同属于纤维素纤维，可以用棉用染料染色，但实验表明多数染料对Tencel纤维上染率不高，上染速率慢，难以达到得色浓艳的效果。

Tencel纤维的染色性能与粘胶纤维之所以不同，主要是由于Tencel纤维内部结构不同所致。

粘胶纤维有皮层和芯层，而Tencel纤维因皮层很薄，几乎接近全芯层结构；Tencel纤维结晶度和取向度都很高，结晶度比粘胶纤维高2倍，且结晶区较长，非晶区结构也有所不同。

这样染料在纤维内部的渗透性和扩散性差，染色速率慢，其匀染性差上染率低浓艳程度不及粘胶纤维。

1．2B型活性染料对Tencel纤维的染色B型活性染料以一氯均三嗪基团为连接基,在染料母体上引入乙烯砜硫酸酯，使之兼有两种活性基团的优点。

含分子筛的PP纤维的吸湿性和染色性的研究

! ! ! 来稿日期："##$ #% "& 学院农学基础部讲师 *
! ! ! 作者简介：郭振福（ ’($( )），男，河北怀安月$ $ $ $ $ $ $ $ $ $ 郭振福等：含分子筛的 JJ 纤维的吸湿性和染色性的研究$ $ $ $ $ $ $ $ $ $ 第 7 期
!" #" ($ 纤维的染色纤维质量 %" & < ! 8 ，用浓度为 !% 8 = > 分散蓝 (?>@，ABC 9 (* ，分散剂 @@D（ !8 = >），浴比 !%% ：!，E% ’ 入染，以 ( ’ = FG0 的升温速度升至沸腾，保温染色 #% FG0+ 利用 E(! 分光光度计（上海第三分析仪器厂生产）测定原液与残液的透光率，根据朗伯 H比尔定律计算+ !" #" #$ 皂洗实验将各染色后纤维试样在室温下用同浓度洗衣粉洗涤后晾干 + !" #" 7$ 纤维显微镜观察在日本 @GIA0 相差显微镜下，观察成品丝的结构，并对其拍照+
3
文章编号：’$,&)’2(" （"##$ ） #2)##’#)#%
!"# $%&’()*# +,’%*-(&%. /*%-#*(0 1.2 30#&.4 /*%-#*(0 %5 ("# // 6&,#* 7%.(1&.#2 8#%9&(#
567 89:;)<= ，>64? 5=@;A)B@C ，DE6 F@G)HG;A
种可知纯pp测得的上染率虽高但对比染后和洗后纤维可以看出纯pp上染颜色多为浮色洗后纤维几乎未着色染后和洗后纤维二者色差较为明显添加分子筛的纤维虽然上染率不高但保色性较好染后和洗后纤维二者颜色差别不大可见添加分子筛后纤维的皂洗牢度有所提高分子筛具有一定的保色性能同时可以看出异形纤维的上染率高于圆形纤维增大纤维的表面积即增加了分子筛与染料分子的接触机会使上染率有所提高添加剂ps对含纳米粒子pp纤维性能的影响郭振福等

高力份分散橙288液体染料制备、稳定性及染色性能

丝绸JOURNAL OF SILK研究与技术第58卷第1期高力份分散橙288液体染料制备、稳定性及染色性能胡会娜'，石瑜博'，朱亚伟'，肖瀛洲2（l.苏州大学纺织与服装工程学院，江苏苏州2l502l;2.诸暨市悦洲新型材料有限公司，浙江绍兴3ll803）摘要：高力份和稳定的液体分散染料制备存在技术上的困难，为制备高力份和稳定的分散橙288液体染料，文章研究了助剂对液体染料稳定性的影响，比较了轧烘汽蒸工艺和浸染染色工艺对涤氨纶针织物染色性能的影响。

结果表明：采用L229超支链聚合物能明显提高分散橙288液体染料的稳定性，优于其余超支链聚合物(LD20、LDl2、TS420)、乙二醇和甘油，分析了液体染料双电层的稳定机理。

制备的分散橙288液体染料采用轧烘汽蒸工艺和浸染染色工艺都能获得优良的染色性，仅需要采用热水洗的染色后处理工序，摩擦色牢度达4~5级及以上，是一种能免除传统还原清洗的短流程染色工艺,采用轧烘汽蒸工艺,涤氨纶针织物的顶破强度损伤较小。

关键词：液体分散染料;涤氨纶针织物;稳定性;染色;色牢度中图分类号：TSl90.2文献标志码：A文章编号：lOOl7003(202l)0l000805引用页码：0lll02D0I：l0.3969/j.issn.l00l-7003.202l.0l.002Preparation,stability and dyeing performance of high strength disperse orange288liquid dyeHL Huina l,SHI Yubo l,ZHL Yawei l,XIA0Yingzhou2(l.College of Textile and Clothing Engineering,Soochow Lniversity,Suzhou2l502l,China;2.Zhuji Yuezhou New Material Co.,Ltd.,Shaoxing3ll803,China)Abstract:There are technical difficulties in the preparation of high-strength and stable liquid disperse dyes.In order to prepare high-strength and stable disperse orange288liquid dyes,the effect of auxiliaries on the stability of liquid dye wasstudied，and the effects of rolling，drying and steaming process and dip dyeing process on the dyeing performance of polyesterspandex knitted fabric were compared.The results showed that the use of L229hyperbranched polymer could significantlyimprove the stability of disperse orange288liquid dye,which was better than other hyperbranched polymers(LD20,LDl2,TS420)，ethylene glycol and glycerin.The stability mechanism of double electric layer of liquid dye was analyzed.Theprepared disperse orange288liquid dye could obtain excellent dyeing property by rolling，drying and steaming process and dipdyeing process.0nly the post-treatment process of hot water washing was needed,and the friction color fastness reached Grade4-5and above.It is a short process dyeing process that could avoid reduction cleaning.The bursting strength of polyester andspandex knitted fabric was less damaged by rolling，drying and steaming process.Key words:liquid disperse dye;polyester spandex knitted fabric;stability;dyeing;color fastness与粉末状分散染料相比,液体分散染料在染料制造过程中可免除喷雾干燥，在染料应用过程中无粉尘污染和计量准确，以及废水排放量低和废水色度低等优势，是近几年研究的热点课题［l］。
