工业以太网交换技术原理
1、引言
工业以太网交换技术解决了现场总线网络的性能局限，每个以太网设备都能够
独享高带宽，从而缓解了带宽不足和网络瓶颈的问题，为未来更丰富更强大的自动化
应用打下坚实的基础。本文主要探讨交换技术的基本原理。
 2、交换机制
交换是按照通信两端传输信息的需要，用设备自动完成的方法，把需要传输的
信息送到符合要求的对象上的技术统称。广义的交换机就是一种在通信系统中完成信
息交换功能的设备。
在网络系统中，交换概念的提出是对于共享工作模式的改进。HUB集线器就是
一种共享设备，HUB本身不能识别目的地址，当一局域网内的A设备给B设备传输数
据时，数据包在以HUB为架构的网络上是以广播的方式传输的，由每一台设备通过验
证数据包头的地址信息来确定是否接收。也就是说，在这种工作方式下，同一时刻网
络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种方式就是共享网络带
宽。
交换机根据数据帧的MAC（Media Access Control）地址进行数据帧的转发操
作。交换机转发数据帧时，遵循以下规则：如果数据帧的目的MAC地址是广播地址或
者组播地址，则向交换机（除源端口外）所有端口转发；如果数据帧的目的MAC地址
是单播地址，但是这个地址并不在交换机的地址表内，那么也会向交换机（除源端口
外）所有端口转发；如果数据帧的目的MAC地址在交换机的地址表内，那么根据地址
表转发到相应的端口；如果数据帧的目的MAC地址与数据帧的源地址在同一个端口

合集下载

交换机的工作原理和应用

交换机的工作原理和应用

交换机的工作原理和应用一、交换机的基本概念交换机是计算机网络中的重要设备，常用于局域网或广域网中。

它的主要功能是在网络中转发数据包，实现不同设备之间的通信。

交换机通过学习MAC地址，将数据包从一个接口转发到另一个接口，提供高效的数据传输和广播控制。

二、交换机的工作原理1.MAC地址学习与转发：交换机通过监听数据帧，学习每个接口连接的设备的MAC地址，并将这些信息存储在交换表中。

当接收到一个数据帧时，交换机会查询交换表，找到目标MAC地址所对应的接口，并将数据帧转发到该接口上。

2.广播与组播处理：交换机能够根据转发表中的信息，将广播和组播数据帧仅转发到需要的接口上，而不是广播到整个网络中。

这样可以提高网络的效率，并减少网络拥塞。

3.链路聚合：交换机还可以将多个物理链路聚合成一个逻辑链路，提高链路的带宽和可靠性。

当其中一个链路发生故障时，交换机能自动切换到其他链路上，保证数据的连续传输。

4.虚拟局域网(VLAN)的支持：交换机可以根据端口或MAC地址将网络划分为多个虚拟局域网，实现不同虚拟局域网之间的隔离和通信。

这样可以增强网络的安全性和管理灵活性。

三、交换机的应用场景1.局域网接入交换机：局域网接入交换机常用于办公室、学校和家庭等场景，连接多台计算机和其他网络设备。

它可以根据数据帧的目标MAC地址，将数据包传输到目标设备，实现设备之间的通信。

2.交换机与路由器结合：交换机与路由器结合可以构建复杂的企业网络。

交换机负责局域网中的内部通信，路由器则负责连接不同的局域网和广域网，实现不同网络之间的通信。

3.数据中心交换机：数据中心交换机用于连接大量的服务器和存储设备，实现数据中心内的高速数据传输。

它通常支持更高的带宽和更大的转发能力，以满足数据中心对高性能网络的需求。

4.工业交换机：工业交换机用于工业控制系统中，提供可靠的数据传输和网络连接。

它通常具有防尘、防水、防腐蚀等特性，适用于恶劣的工业环境。

四、交换机的发展趋势1.高速转发能力：随着数据量的增加，对交换机的转发能力提出了更高的要求。

普联技术有限公司TL-SG2422F工业级以太网交换机安装手册说明书

普联技术有限公司TL-SG2422F工业级以太网交换机安装手册说明书

Enterprise Networking Solution安装手册工业以太网交换机TL-SG2422F工业级声明Copyright © 2022 普联技术有限公司版权所有，保留所有权利未经普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。

为普联技术有限公司注册商标。

本手册提及的所有商标，由各自所有人拥有。

本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。

除非有特殊约定，本手册仅作为使用指导，所作陈述均不构成任何形式的担保。

I声明相关文档除本安装手册外，TP-LINK官网还提供了《用户手册》、《命令行手册》和《防雷安安装手册简介本安装手册主要介绍交换机的硬件特性、安装方法以及在安装过程中应注意事项。

本手册包括以下章节：第1章：产品介绍。

简述交换机的基本功能特性并详细介绍外观信息。

第2章：产品安装。

介绍交换机的硬件安装方法以及注意事项。

第3章：硬件连接。

介绍交换机与其他设备之间的连接及注意事项。

第4章：配置指南。

介绍本地WEB管理及云管理操作步骤。

附录A：常见故障处理。

附录B：技术参数规格。

II相关文档附录C：连接光口补充说明。

附录D：有毒有害物质含量声明。

产品保修卡。

附录E：本手册适合下列人员阅读：网络工程师网络管理员约定本手册中产品图片仅为示意，端口数量、类型和位置等请以实际机型为准。

本手册采用了如下几种醒目标志来表示操作过程中应该注意的地方，这些标志的III阅读对象目录第1章 产品介绍 ———————————011.1 产品简介 (01)1.2 产品外观 (01)第2章 产品安装 ———————————042.1 物品清单 (04)2.2 安装注意事项 (04)2.3 安装工具准备 (06)2.4 产品安装 (06)第3章 硬件连接 ———————————093.1 连接至RJ45端口 (09)3.2 连接SFP端口 (09)3.3 连接电源线 (10)3.4 电源模块的安装与拆卸 (10)3.5 设备初始化 (11)3.6 安装后检查 (11)第4章 配置指南 ———————————124.1 本地WEB管理 (12)4.2 云管理 (12)附录A 常见故障处理 —————————13附录B 技术参数规格 —————————14附录C 连接光口补充说明 ———————16附录D 有毒有害物质含量声明—————17附录E 产品保修卡 ——————————18IV目录01产品介绍工业以太网交换机第1章 产品介绍1.1 产品简介TP-LINK工业以太网交换机专为在恶劣的工业环境下可靠稳定的运行而设计，并提供了一套经济有效的解决方案。

KIEN301和6M3024M 工业以太网交换机用户手册

KIEN301和6M3024M 工业以太网交换机用户手册

第二章 性能指标........................................................................................................................................... 5 2.1 系统指标 ........................................................................................................................................... 5 2.2 业务端口性能指标 .......................................................ห้องสมุดไป่ตู้................................................................... 6 2.3 业务功能 ........................................................................................................................................... 7
2009 年 4 月第 2 版 2009 年 7 月第 3 版 资料编号：27030034-30
前言
KIEN3016M 和 KIEN3024M 是东土科技股份有限公司自主研发的两款光电汇合型 一体化管理型工业以太网交换机。该产品主要是针对工业领域内星型网络、树形 网络以及链形网络的应用而开发的。其高性能的交换引擎，坚固而封闭的机箱设 计，无风机但高效的单肋形机箱散热表面，电源输入端过流、过压及 EMC 防护， RJ45 端口优良的 EMC 防护性能，使得 KIEN3016M 和 KIEN3024M 能够适应严酷 而危险的工业环境。同时也非常适用于组建小区宽带网络。 《KIEN3016M/3024M 工业以太网交换机用户手册》主要介绍 KIEN3016M 和 KIEN3024M 工业以太网交换机的技术原理、性能指标、安装调试、Web 管理软件 介绍等方面的内容，供用户在系统开通、扩容和日常维护时参考，同样适用于用 户 培 训 以 及 相 关 技 术 人 员 的 学 习 ， 是 广 大 用 户 认 识 和 了 解 KIEN3016M 和 KIEN3024M 工业以太网交换机的实用教材。 本手册主要包括以下内容： 第一章介绍了 KIEN3016M 和 KIEN3024M 的概况及系统特点； 第二章介绍了 KIEN3016M 和 KIEN3024M 的性能指标及业务功能； 第三章介绍了 KIEN3016M 的硬件结构； 第四章介绍了 KIEN3024M 的硬件结构； 第五章介绍了 KIEN3016M 和 KIEN3024M 的安装过程； 第六章介绍了 KIEN3016M 和 KIEN3024M 的现场测试方法； 第七章介绍了 KIEN3016M 和 KIEN3024M 的组网方式和系统配置； 第八章介绍了 KIEN3016M 和 KIEN3024M 的 WEB 管理软件功能介绍； 第九章介绍了 KIEN3016M 和 KIEN3024M 的串口控制台管理功能； 附录 A 介绍了 KIEN3016M 和 KIEN3024M 的双绞线和管脚分配的规则； 附录 B 介绍了 KIEN3016M 和 KIEN3024M 的线缆类型和规格； 附录 C 介绍了在本书中所用到的缩略语。

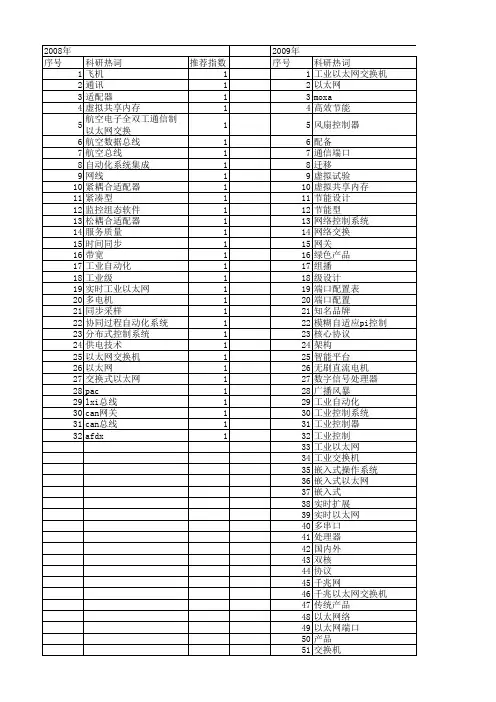

【测控技术】_工业以太网_期刊发文热词逐年推荐_20140725
