PCB设计高级试卷2

  • 格式：doc
  • 大小：98.50 KB
  • 文档页数：5

全国电子专业人才考试
1
全国电子专业人才考试（PCB设计高级）试卷
姓名：＿＿＿＿＿＿ 身份证号：＿＿＿＿＿＿＿＿＿＿＿＿＿ 考试日期：＿＿＿＿

一、原理库设计（共计20分）
【操作要求】
1.建立新的原理图库文件：

在考生文件夹中建立一个新的原理图库文件，并将该新建立的原理图库文件命名为SXK6。


保存该步操作结果。
2.建立新的元件：

在SXK6库文件中建立如图1-06A所示的新元件，并将该新建立的元件命名为KSCH6-01。


加载44脚封装

保存该步操作结果。

图1-06A 元件KSCH6-01

在SXK6库文件中建立如图1-06B所示的新元件，并将该新建立的元件命名为KSCH6-02。

保存该步操作结果。
全国电子专业人才考试

2
图1-06B 元件KSCH6-02
3.放置库中元件：

在考生文件夹中新建原理图文件，命名为YLT-06。


在原理图YLT-06中添加库元件KSCH6-01、KSCH6-02，元件标号依次为SA6-1、SB6-1。

保存以上操作结果。

二、PCB库设计（共计25分）
【操作要求】
1.建立新的PCB库文件：

在考生文件夹中建立一个新的PCB库文件，并将该新建立的PCB库文件命名为PXK8。


保存该步操作结果。
2.建立新的元件：

在PXK8库文件中建立如图3-08A所示的DIP新元件，并将该新建立的元件命名为KPCB8-01。


保存该步操作结果。
弧 弧1：半径116.666mil ；线宽（底层
标注层）为8mil。

弧2（四角）：半径25mil ；线宽（底
层标注层）为8mi。

焊盘 孔59.5mil；X尺寸118mil；Y尺寸
118mil。

底层标注层导
线宽
8mil
全国电子专业人才考试
3
底层字符（1、2） 高50mil；宽7mil

图3-08A 元件KPCB8-01

在PXK8库文件中建立如图3-08B所示的表贴新元件，并将该新建立的元件命名为KPCB8-02。


保存该步操作结果。
焊盘 矩形焊盘：X尺寸31.496mil；Y尺寸
133.858mil。

圆形焊盘：X尺寸31.496mil；Y尺寸
102.362mil。

底层标注层导
线宽
7.874mil
全国电子专业人才考试

4
图3-08B 元件KPCB8-02
3.放置库中元件：

在考生文件夹中新建PCB文件，命名为PCB-08。


向PCB文件PCB-08中添加元件(封装)KPCB8-01、KPCB8-02，元件标号依次为PA8-1、PB8-1。

保存以上操作结果。

三、原理图与PCB板设计（共计55分）
【操作要求】
1.原理图绘制：
打开本文件夹中的Y3-28文件，按照样图3-28A绘制原理图。

按照样图3-28A摆放各元件，元件方向与大致位置要与样图3-28A一致。


按照样图3-28A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、
字形、颜色自由选择，大小（字号）为18。

将原理图绘制结果保存到考生文件夹中，命名为GJ3-28。
【样图3-28A】
全国电子专业人才考试
5
R110kR22MR382KR482KR5
120K

R63M3R756KR882KRG
C1
103

C2
103

C3
10uF

C4
100uF

D14148D24007D34007D44007D54007D64007123J1BM123U1A4011564U1B40118910U1C40111213
11
U1D

4011

Q1
MCR100-6

VCC
白炽灯

N
L

2.PCB板设计：
打开本文件夹中的P3-28文件（与原理图元件对应的封装文件），以该封装文件为基础，按照要求设计PCB
板。

PCB形状、尺寸、安装孔位置不能作任何改动，若有改动则该项成绩按零分计算。


PCB其它要求如表3-28所示。
表3-28
项目 要求
布线层数 单层（底层布线）

字符层 顶层
布通率 100％
最小线宽 ≥45mil
汉字放置 在顶层丝印层适当位置放置文字：“Designer：考生汉语拼音””， 字
体自由选择，字高为65mil、字宽为3mil。

合集下载

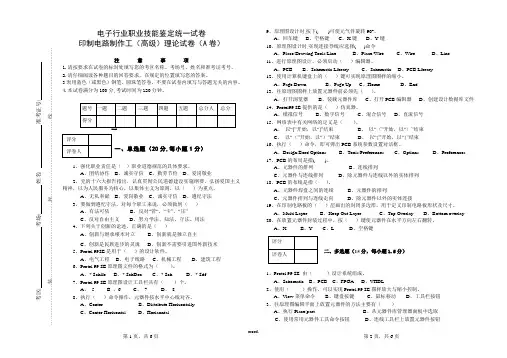

高级印制电路制作工理论试卷(A)(精选.)

高级印制电路制作工理论试卷(A)(精选.)

word.电子行业职业技能鉴定统一试卷印制电路制作工（高级）理论试卷（A 卷）注 意 事 项1.请按要求在试卷的标封处填写您的考区名称、考场号、姓名和准考证考号。

2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3.表用蓝色（或黑色）钢笔、圆珠笔答卷，不要在试卷内填写与答题无关的内容。

4.本试卷满分为100分,考试时间为120分钟。

一、单选题（20分,每小题1分） 1、强化职业责任是（）职业道德规范的具体要求。

A 、团结协作B 、诚实守信C 、勤劳节俭D 、爱岗敬业2、党的十六大报告指出，认真贯彻公民道德建设实施纲要，弘扬爱国主义精神，以为人民服务为核心，以集体主义为原则，以（ ）为重点。

A 、无私奉献 B 、爱岗敬业 C 、诚实守信 D 、遵纪守法3、要做到遵纪守法，对每个职工来说，必须做到（ ） A 、有法可依 B 、反对“管“、“卡”、“压”C 、反对自由主义D 、努力学法，知法、守法、用法4、下列关于创新的论述，正确的是（ ）A 、创新与继承根本对立B 、创新就是独立自主C 、创新是民族进步的灵魂D 、创新不需要引进国外新技术 5、Protel 99SE 是用于（ ）的设计软件。

A 、电气工程B 、电子线路C 、机械工程D 、建筑工程 6、Protel 99 SE 原理图文件的格式为（ ）。

A 、*.SchlibB 、*.SchDocC 、*.SchD 、*.Sdf 7、Protel 99 SE 原理图设计工具栏共有（ ）个。

A 、 5 B 、6 C 、 7 D 、 88、执行（ ）命令操作，元器件按水平中心线对齐。

A 、Center B 、Distribute Horizontally C 、Center Horizontal D 、Horizontal9、原理图设计时,按下( )可使元气件旋转90°。

A 、回车键 B 、空格键 C 、X 键 D 、Y 键 10、原理图设计时,实现连接导线应选择( )命令.A 、Place/Drawing Tools/LineB 、Place/WireC 、WireD 、Line 11、进行原理图设计，必须启动（ ）编辑器。

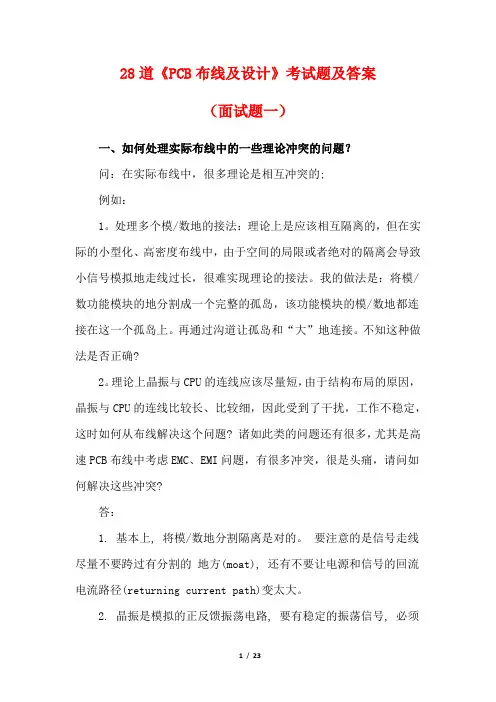

28道《PCB布线及设计》考试题及答案(面试题一)
