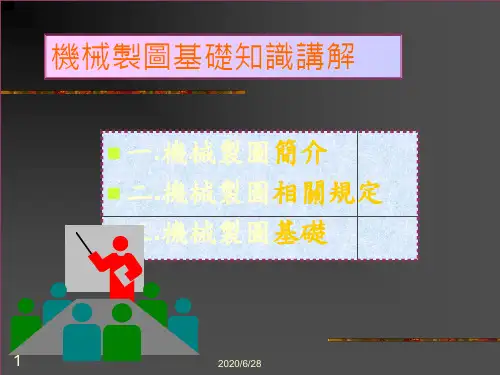

机械制图知识讲座

3.3、形状和位置公差（GB/T131-1993） 形状和位置公差简称形位公差，是零件要素（点、线、
面）的实际形状和理想形状和理想位置的允许变动量。
1、 几种常用的形位公差图形和说明
第四部分 读图要求
4.1 读零件图要求 4.2 读装配图要求
4.3 读图中需要注意事项
4.1 读零件图要求
4.2 读装配图要求
a 向视图 b 剖视图
c 局部视图 d 放大视图
e 断面视图
2.4.5 视图中的简化标示法
2.4.1 视图和视图布局
视图为机械产品是向投影面投影所得到的图形
六个基本视图如下： 1 前视图：由前向后投影； 2 俯视图：由上向下投影； 3 左视图：由左向向投影； 4 右视图：由右向左投影； 5 顶视图：由下向上投影； 6 后视图：从后向前投影
1、尺寸公差：它是允许尺寸的变动量， 简称公差；
2 尺寸公差没有符号的绝对值， 公差=上偏差——下偏差
3 配合 基本 尺寸相同的，相互结合的孔和轴 公差 带之间的关系称为配合。 根据使用要求不同，配合有三类： a 间隙配合：具有间隙的配合； b 过盈配合：具有过盈的配合； c 过渡配合：按照要求加工可能是间隙配合也可能为过盈配合
2.4.4 三视图外的补充视图------局部视图
c 局部视图： 当物件某些外部局部特征复杂。又不想使用 过多的视图来表达，可以采用局部视图。
注意局部视图以波浪线为界。
2.4.4 三视图外的补充视图------放大视图
d 放大视图：
当物件某些外部的局部特征尺寸过小。用大于原图的比 例而绘制出的图形，称为放大视图
机械部颁布了一部关于机械行业所用工程制图，俗称《机械制图》
机械制图

制图作用及内容描述：
一、零件图的作用: 加工制造、检验、测量零件。 二、零件图的内容: ⒈ 一组视图 表达零件的结构形状。 ⒉ 完整的尺寸
确定各部分的大小和位置。
⒊ 技术要求 加工、检验达到的技术指标。 ⒋ 标题栏 零件名称、材料及必要签署等。
机械制图基本知识
24
制图原则（三）
制图作用及内容描述：
0.1
1、头部结构同原电编码锁的相应电极； 标题栏位于图纸右下方，看图的方向应与标题栏方向一致。 2、零件无飞边、毛刺等缺陷； 3、表面镀银； 4、未注尺寸公差按GB/T 1804。 产品型号 标 记 设 计 制 图 校 对 审 核 标 审 批 准 高永昊 2012/11/8 签 名 时 间 名 称 材 料 更 改 内 容 图 比 例 UT-0351D 画 法
均 布
EQS
由其他 尺寸确 定的半 径R
图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
14
正方形 □
机械制图基本知识
14
用细实线绘制，符号为 正方形，可标注在一个边长 的尺寸前面，也可引出标注 在数字前。
倒角、退刀槽的尺寸注法
结构名称 尺 寸 标 注 方 法 说明
一般 45°倒角按 “ 宽度×角度” 注出。 30°或60°倒角应 分别注出角度和宽度。
机械制图基本知识
26
制图原则（三）
尺寸标注优劣图示：
好
机械制图基本知识
不好
27
制图原则（三）
制图作用及内容描述：
标注尺寸的基本要求
机械制图基本知识
28
制图原则（三）
制图作用及内容描述：
标注尺寸的步骤:
1）形体分析 2）标注各基本形体的定形尺寸； 3）选择长宽高三个方向的尺寸基准， 标注各形体的定位尺寸； 4）标注总体尺寸； 5）对尺寸作适当的调整，检查是否 正确、完整等。

高级渲染技术
渲染技术简介
渲染是将三维模型转化为图像的进程，通过高级渲染技术可以提 高渲染质量和效率。
光线追踪渲染
光线追踪渲染是一种高级渲染技术，通过模拟光线的传播和反射来 生成逼真的图像。
高级材质渲染
使用高级材质渲染可以创建更加真实和细腻的图像，常用的材质渲 染技术有金属、玻璃、木材等。
机械设计优化
运动尺寸
标注反应产品工作进程中运动件的运动尺寸，确保运动顺畅。
装配图的零件序号和明细栏
零件序号
对装配图中每个零件进行编号，以便 辨认和管理。
明细栏
在装配图的下方设置明细栏，列出零 件的序号、名称、材料等详细信息。
04
机械制图实践应用
零件图识读
总结词
掌握零件图的基本要素
详细描写
了解零件图的视图、尺寸、技术要求等基本要素，能够准确识读零件图，理解零件的结构、材料、加工要求等信 息。
05
机械制图进阶知识
三维建模基础
三维建模概念
三维建模是使用三维软件创建三维模型的进程，广泛应用于机械设 计、建筑、动画等领域。
三维建模软件
常用的三维建模软件有AutoCAD、SolidWorks、SketchUp等，这 些软件提供了丰富的建模工具和功能，方便用户进行三维建模。
三维建模流程
三维建模一般包括建立基础模型、细节处理、材质贴图等步骤，通过 公道的流程可以提高建模效率和精度。
装配图识读
总结词
熟悉装配图的组成和识读方法
详细描写
掌握装配图的组成，包括零件序号、明细栏、标题栏、视图、尺寸等，能够准确识读装配图，理解部 件的工作原理、装配关系和结构组成等信息。
CAD软件应用
总结词

完成各部分的造型。
（a）创建上部形体
（b）创建中间回转体
拨叉建模的参考步骤
8
（c）创建下部形体
三、 典型零件三维建模的基本方法
2. 叉架类零件建模 这类零件根据起的作用不同，结构不同。创建时按形体分析法逐步
完成各部分的造型。
（d）添加肋板和凸台
（e）添加销孔和圆角
拨叉建模的参考步骤
9
三、 典型零件三维建模的基本方法
3. 箱体类零件建模 这类零件一般结构形状复杂，起支撑、包容作用。创建时先创建大的形体，
再创建小的形体；先主体后细节，按形体分析法逐步完成各部分的造型。
（a）创建底板及U形柱体
（b）创建主体形体
泵体建模的参考步骤
10
（c）创建后部凸台
三、 典型零件三维建模的基本方法
3. 箱体类零件建模 这类零件一般结构形状复杂，起支撑、包容作用。创建时先创建大的形体，
（g）创建螺纹孔
（h）创建销孔
泵体建模的参考步骤
12
（i）创建上下油孔
三、 典型零件三维建模的基本方法
3. 箱体类零件建模
（j）创建底板上的螺栓孔及圆角等
泵体建模的参考步骤
13
谢谢 再见！
14
《画法几何及机械制图》（第 2 版）
制图的基本知识
本讲主要内容
特征 创建零件三维模型的基本步骤 典型零件三维建模的基本方法
2
一、 特征
在计算机参数化造型中，零件是由特征组成的。多数三维CAD软件如 SolidWorks、Creo、SolidEdge、Inventor等零件建模时均是基于特征的。
1. 特征的概念
6
三、 典型零件三维建模的基本方法
1. 轴套类零件建模 这类零件主体是回转体，加上一些键槽、孔、槽等组成。创建时先
