氟塑料磁力泵工作原理及型号

磁力泵工作原理及故障维修方法一、磁力泵工作原理磁力驱动泵（简称磁力泵）是应用现代磁力学原理，就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏。

基于磁力泵的这些特点，在化工流程中它彻底杜绝了跑、冒、滴、漏现象，消除了环境污染，创造“无泄漏车间”、“无泄漏工厂”，是实现安全、文明生产的理想用泵。

目前，磁力泵广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。

二、磁力泵常见故障维修方法1.磁力驱动泵轴承损坏磁力驱动泵的轴承采用的材料是高密度碳,如遇泵断水或泵内有杂质，就会形成轴承的损坏。

圆筒形联轴器内外磁转子间的同轴度精度若得不到保证,也会直接影响轴承的寿命。

2.磁力驱动泵轴折断磁力驱动泵的泵轴采用的材料是99%的氧化铝瓷,泵轴折断的主要原因是由于泵空运转,轴承干磨而将轴扭断，拆开泵检查时可看到轴承已磨损严重。

预防泵折断的主要方法是防止泵的空运转。

3.流量缺乏形成流量缺乏的主要原因有：叶轮损坏，转速不够，扬程过高，管内有杂物梗塞等。

这种情况要及时修复叶轮，调整转速，避免扬程过高，疏导管路杂物。

4.扬程缺乏形成扬程缺乏的原因有：输送介质内有空气，叶轮损坏，转速不够，输送液体的比重过大，流量过大。

发生上面情况，要注意在选型时留出余量，修复损坏叶轮。

5.磁力驱动泵打不出液体磁力驱动泵打不出液体是泵最常见的毛病，其原因也较多。

首先应检查泵的吸入管路是否有漏气的地方，检查吸入管内空气能否排出，磁力驱动泵内灌注的液体量是否足够，吸入管内是否有杂物梗塞，还应检查泵是否反转（特别是在换过电机后或供电线路检修过后），还应留意泵的吸上高度是否太高。

经过以上检查若仍不能处理，可将泵拆开检查，看泵轴是否折断，还应检查泵的动环是否完好，整个转子可否少量轴向挪动，若轴向挪动艰难，可检查轴承能否与泵轴分离的过于严密。

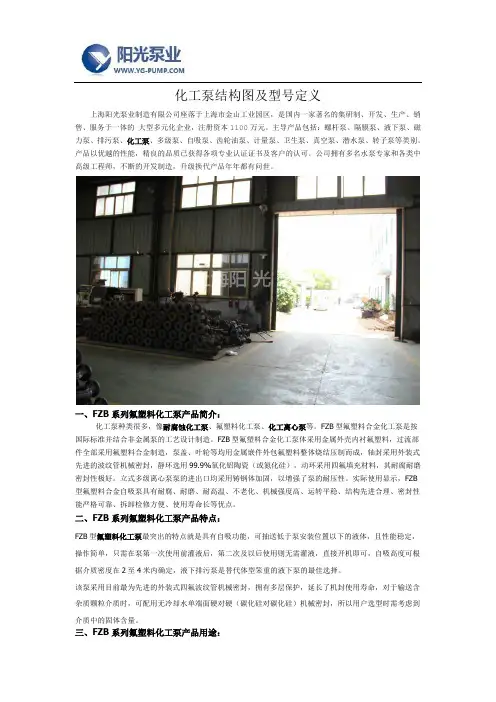

化工泵结构图及型号定义上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、FZB系列氟塑料化工泵产品简介：化工泵种类很多，像耐腐蚀化工泵、氟塑料化工泵、化工离心泵等。

FZB型氟塑料合金化工泵是按国际标准并结合非金属泵的工艺设计制造。

FZB型氟塑料合金化工泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。

立式多级离心泵泵的进出口均采用铸钢体加固，以增强了泵的耐压性。

实际使用显示，FZB 型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、FZB系列氟塑料化工泵产品特点：FZB型氟塑料化工泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，液下排污泵是替代体型笨重的液下泵的最佳选择。

该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

三、FZB系列氟塑料化工泵产品用途：FZB型氟塑料化工泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。

磁力泵的工作原理主要是利用磁力传动器来实现动力的无接触传递。

磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

磁力泵的工作原理是将n对磁体（n为偶数）按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。

当内、外两磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

磁力离心泵工作原理
磁力离心泵是一种利用磁力驱动的离心泵。

它主要由泵体、泵轴、叶轮、磁力传动装置和电机等组成。

磁力离心泵的工作原理如下：电机通过联轴器将动力传给泵体。

泵体内装有叶轮，当电机启动时，叶轮开始旋转。

叶轮的运动产生离心力，使液体从泵体的吸入口进入泵体内部。

磁力传动装置则起到了连接电机和叶轮的作用。

它由内外两个永磁体组成，内磁杯与电机轴相连，外磁杯与叶轮轴相连。

当电机启动时，内外磁杯之间的磁力作用使得外磁杯跟随内磁杯一起旋转。

由于内外磁杯之间无机械接触，因此磁力离心泵具有无泄漏、无摩擦和无泄露的特点。

这种设计不仅减少了泵的维修和更换密封件的频率，还能够避免液体被污染。

此外，磁力离心泵还可根据工作需要调整叶轮转速，实现流量的调节。

通过改变电机的转速，可以控制叶轮的旋转速度，从而调节泵的出口流量和扬程。

总之，磁力离心泵利用磁力传动原理实现无泄漏、无摩擦的离心泵工作。

它适用于处理高纯度、易燃易爆、有毒有害、不允许被污染的液体。

在化工、医药、电子等领域得到广泛应用。
