多层民用装配式墙板结构安装

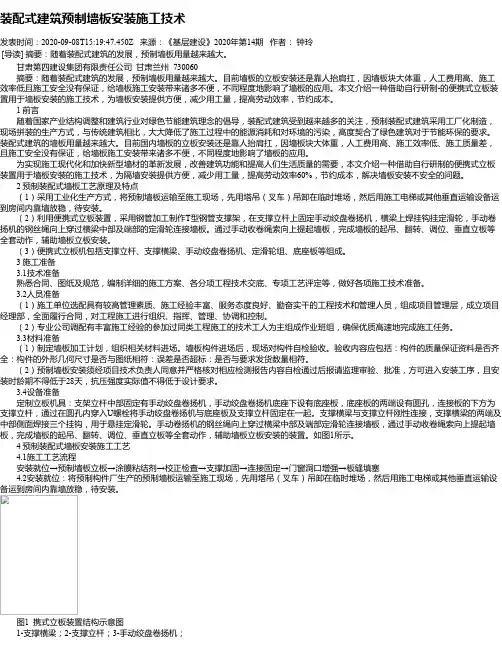

装配式建筑预制墙板安装施工技术发表时间：2020-09-08T15:19:47.450Z 来源：《基层建设》2020年第14期作者：钟玲[导读] 摘要：随着装配式建筑的发展，预制墙板用量越来越大。

甘肃第四建设集团有限责任公司甘肃兰州 730060摘要：随着装配式建筑的发展，预制墙板用量越来越大。

目前墙板的立板安装还是靠人抬肩扛，因墙板块大体重，人工费用高、施工效率低且施工安全没有保证，给墙板施工安装带来诸多不便，不同程度地影响了墙板的应用。

本文介绍一种借助自行研制-的便携式立板装置用于墙板安装的施工技术，为墙板安装提供方便，减少用工量，提高劳动效率，节约成本。

1 前言随着国家产业结构调整和建筑行业对绿色节能建筑理念的倡导，装配式建筑受到越来越多的关注，预制装配式建筑采用工厂化制造，现场拼装的生产方式，与传统建筑相比，大大降低了施工过程中的能源消耗和对环境的污染，高度契合了绿色建筑对于节能环保的要求。

装配式建筑的墙板用量越来越大。

目前国内墙板的立板安装还是靠人抬肩扛，因墙板块大体重，人工费用高、施工效率低、施工质量差，且施工安全没有保证，给墙板施工安装带来诸多不便，不同程度地影响了墙板的应用。

为实现施工现代化和加快新型墙材的革新发展，改善建筑功能和提高人们生活质量的需要，本文介绍一种借助自行研制的便携式立板装置用于墙板安装的施工技术，为隔墙安装提供方便，减少用工量，提高劳动效率60%，节约成本，解决墙板安装不安全的问题。

2 预制装配式墙板工艺原理及特点（1）采用工业化生产方式，将预制墙板运输至施工现场，先用塔吊（叉车）吊卸在临时堆场，然后用施工电梯或其他垂直运输设备运到房间内靠墙放稳，待安装。

（2）利用便携式立板装置，采用钢管加工制作T型钢管支撑架，在支撑立杆上固定手动绞盘卷扬机，横梁上焊挂钩挂定滑轮，手动卷扬机的钢丝绳向上穿过横梁中部及端部的定滑轮连接墙板。

通过手动收卷绳索向上提起墙板，完成墙板的起吊、翻转、调位、垂直立板等全套动作，辅助墙板立板安装。

装配式建筑施工室内隔墙施工方法在现代建筑行业中，装配式建筑技术的应用越来越广泛。

作为其中重要的一环，室内隔墙在装配式建筑施工中起着关键作用。

本文将介绍一种可行的装配式建筑室内隔墙施工方法，并详细说明其步骤和注意事项。

1. 安装钢龙骨首先，在准备好的施工场地上，根据设计图纸确定好隔墙的位置和尺寸。

然后，安装钢龙骨是室内隔墙施工中的关键步骤之一。

首先在地面上按照设计要求进行放线，并修整成平整状态。

然后，在地面两端处固定龙骨基础件，确保其稳定性。

接下来，按照设计要求设置合理的梁、柱及其他支撑结构，并进行牢固固定。

2. 进行隔墙板剪裁和安装完成钢龙骨的布置后，就可以开始进行隔墙板剪裁和安装了。

首先，测量需要覆盖的位置并记录下尺寸。

然后，根据这些尺寸，在预制的装配式建筑隔墙板上进行剪裁。

在剪裁完成后，将隔墙板提升到合适的高度并放置在安装位置。

使用专用工具和螺丝将隔墙板固定在钢龙骨上。

3. 进行填缝和打磨隔墙板安装完毕后，接下来是进行填缝和打磨工作。

首先，涂抹密封胶或者填缝腻子来填补隔墙板之间的缝隙。

填缝完成后，使用抹刀或者喷涂机均匀地涂抹腻子，并注意使其与周围材料平齐。

等待腻子完全干燥后，进行打磨以确保表面光滑。

这一步骤对于最终效果非常关键，所以务必仔细操作。

4. 进行防水处理隔墙施工完成后，为了增强室内结构的防水性能，也可以对隔墙进行防水处理。

首先检查所有的接缝和边角是否有涂层或纤维胶带覆盖。

如果有任何暴露的部分，则需补充涂层以确保完全覆盖。

处理完毕后，进行必要的水压试验以验证隔墙防水性能。

5. 进行装饰处理最后，在完成了前述步骤后，可以对隔墙进行装饰处理。

使用优质的油漆或其他材料涂刷整个隔墙表面，使其达到理想的装饰效果。

需要注意的是，施工时应遵循环保规定，并且选择符合国家标准的建筑材料。

通过以上一系列步骤，我们可以成功地实现装配式建筑室内隔墙的施工。

这种方法具有施工速度快、资金投入少、材料利用率高等优势。

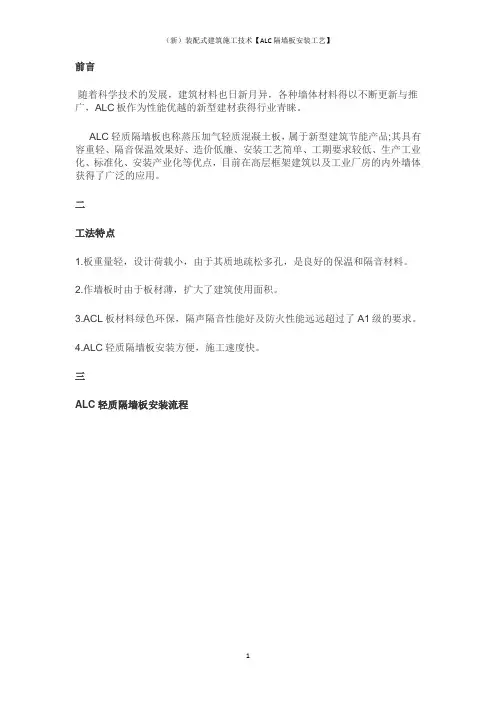

前言随着科学技术的发展，建筑材料也日新月异，各种墙体材料得以不断更新与推广，ALC板作为性能优越的新型建材获得行业青睐。

ALC轻质隔墙板也称蒸压加气轻质混凝土板，属于新型建筑节能产品;其具有容重轻、隔音保温效果好、造价低廉、安装工艺简单、工期要求较低、生产工业化、标准化、安装产业化等优点，目前在高层框架建筑以及工业厂房的内外墙体获得了广泛的应用。

二工法特点1.板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。

2.作墙板时由于板材薄，扩大了建筑使用面积。

3.ACL板材料绿色环保，隔声隔音性能好及防火性能远远超过了A1级的要求。

4.ALC轻质隔墙板安装方便，施工速度快。

三ALC轻质隔墙板安装流程第一步：板材弹线第二步：板材切割第三步：固定U型卡第四步：板材安装第五步：垂直度校对第六步：平整度校对第七步：底缝填塞砂浆第八步：顶缝发泡剂填塞第九步：板材挂网补缝第十步：现场开槽四风险点把控1、运输损坏ALC轻质隔墙板强度低，运输搬运易破损ALC轻质隔墙板堆放ALC轻质隔墙板装卸处理措施1）吊装、堆放：起吊时需用尼龙吊带（不可采用钢丝绳）捆绑于板材两端600mm 处，每次起吊重量不超过2T，落地时板材两端600mm处各垫枕木一块，吊运时要有专人指挥，板材两端吊带捆绑距离要一致，吊带要顺直，保证板材两端同时离地和落地。

为方便驳运板材，卸货时堆放层数不得超过两层，条件允许时单层堆放。

2）板材质量：不使用工艺达不到国家要求或者配料、工艺不合理的板材3）施工管理：不应为满足工期，将不够龄期28d的墙板送至现场使用4）防潮保护：应在运输和施工现场需要采取防潮措施，防止受潮5）图纸深化：应提前1-2个月与内墙板公司沟通图纸深化相关事谊优化方向1）结构梁底应尽量统一净高，减小板材因高度不同而产生的类型种数2）内墙板与结构连接处的压槽处理，方便挂网，防开裂2、二次结构深化布置图转角（阴阳角）、门垛等位置无异形板，局部需现浇设置构造柱1）陶粒板墙长及ALC轻质隔墙板墙长大于6米，小于12米，在中部设置构造柱。

1.1本工艺标准适用于外板内模结构预制外墙板安装工艺。

2.1材料及主要机具：2.1.1外墙板：进场后检查型号、几何尺寸及外观质量应符合设计要求。

横腔、竖腔防水构造完整。

构件应有出厂合格证。

2.1.22接缝防水保温材料：塑料条（厚15〜2mm）、油毡、聚苯板。

2.1.3其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。

2.1.4主要工具：钢丝绳吊具、卡环、撬棍、钢板垫块、临时固定卡具及铁丝等。

2.2作业条件：2.2.1熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造作法等。

2.2.2检查外墙板横竖防水空腔应完整无损，如有破损应进行修补，修补时应将基层清理干净，用掺107胶的水泥砂浆（掺水泥重的15%）进行修补。

2.2.3将外墙板两侧的锚固钢筋套环凿出来，调整平直，剔凿时不应损坏套环附近的混凝土，然后在竖向防水空腔内涂刷防水涂料。

2.2.4检查外墙板安装位置线及标高线，办完须检。

2.2.5安装完内墙大模板及外平台卡口架子。

2.2.6检查首层混凝土挡水台及预留筋位置。

3.1工艺流程：抹找平层一外墙板就位一外墙板临时固定一插油毡条、聚苯条、塑料条一插节点构造钢筋一键槽钢筋焊接，浇注混凝土—外墙板底部捻干硬性水泥砂浆一拆除外墙板临时支撑3.2抹找平层：先按标高抹好砂浆找平层，使其达到一定的强度,外墙板就位前应浇素水泥浆，以使结合面严密，标高准确。

如不抹找平层，则应采取先抹找平点的方法，待外墙板调整就位后，外墙板下面的缝隙及时捻塞干硬性水泥砂浆，但要捻塞密实。

3.3外墙板就位：外墙板起吊前，检查吊环，用卡环销紧，吊运到安装位置时，先找好竖向位置，再缓缓下降就位。

外墙板就位时，以外墙边线为准，做到外墙面顺直，墙身垂直，缝隙一致，企口缝不得错位，防止挤严平腔。

标高必须准确，防止披水台高于档水台。

严禁在挡水台、挡水台部位撬动外墙板，并在整个安装过程中注意保护外墙板的棱角和防水构造。

安装时应由专人负责外墙板下口定位、对线，并用靠尺板找直。

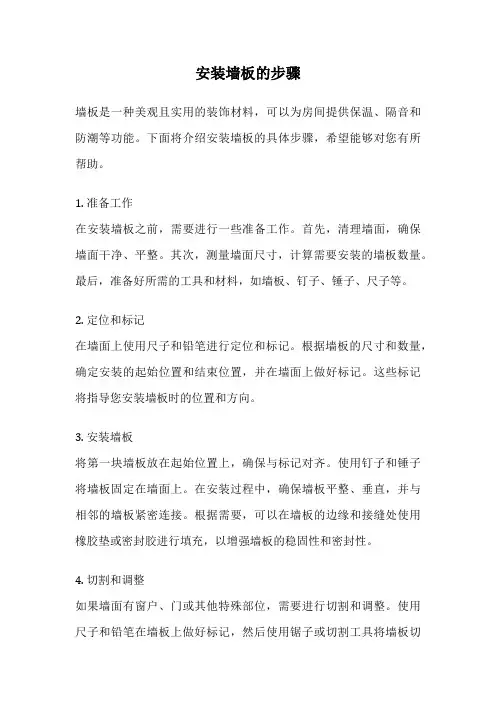

安装墙板的步骤墙板是一种美观且实用的装饰材料，可以为房间提供保温、隔音和防潮等功能。

下面将介绍安装墙板的具体步骤，希望能够对您有所帮助。

1. 准备工作在安装墙板之前，需要进行一些准备工作。

首先，清理墙面，确保墙面干净、平整。

其次，测量墙面尺寸，计算需要安装的墙板数量。

最后，准备好所需的工具和材料，如墙板、钉子、锤子、尺子等。

2. 定位和标记在墙面上使用尺子和铅笔进行定位和标记。

根据墙板的尺寸和数量，确定安装的起始位置和结束位置，并在墙面上做好标记。

这些标记将指导您安装墙板时的位置和方向。

3. 安装墙板将第一块墙板放在起始位置上，确保与标记对齐。

使用钉子和锤子将墙板固定在墙面上。

在安装过程中，确保墙板平整、垂直，并与相邻的墙板紧密连接。

根据需要，可以在墙板的边缘和接缝处使用橡胶垫或密封胶进行填充，以增强墙板的稳固性和密封性。

4. 切割和调整如果墙面有窗户、门或其他特殊部位，需要进行切割和调整。

使用尺子和铅笔在墙板上做好标记，然后使用锯子或切割工具将墙板切割成适当的尺寸和形状。

在调整墙板时，确保切割的位置和角度准确，以保证墙板的贴合度和美观度。

5. 完善细节安装墙板后，需要进行一些细节的处理，以使墙面更加完美。

首先，检查墙板的固定情况，确保墙板稳固可靠。

其次，使用砂纸或修边工具修整墙板的边缘，使其光滑平整。

最后，清理墙面上的灰尘和杂物，保持墙面的清洁和整洁。

6. 后续处理安装墙板后，可以进行一些后续处理，以增强墙板的保护和美观效果。

可以使用油漆或涂料对墙板进行涂装，使其颜色更加丰富和饱满。

此外，还可以安装饰面线或壁画等装饰品，使墙面更加独特和个性化。

以上就是安装墙板的具体步骤。

通过准备工作、定位和标记、安装墙板、切割和调整、完善细节以及后续处理，您可以轻松地将墙板安装在墙面上。

希望这些步骤对您有所帮助，祝您安装顺利，墙面美观！。

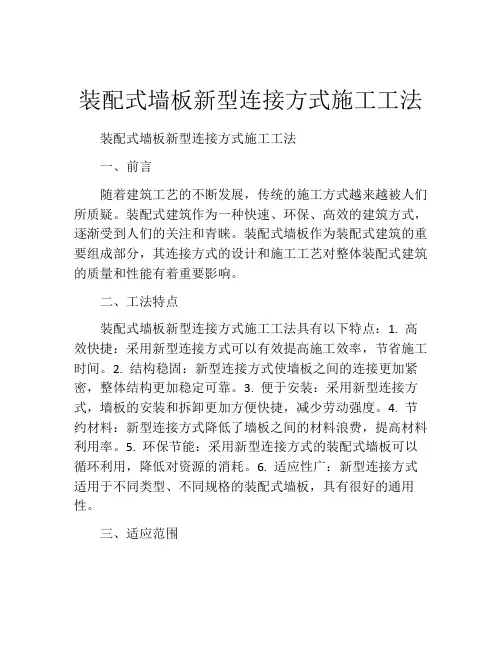

装配式墙板新型连接方式施工工法装配式墙板新型连接方式施工工法一、前言随着建筑工艺的不断发展，传统的施工方式越来越被人们所质疑。

装配式建筑作为一种快速、环保、高效的建筑方式，逐渐受到人们的关注和青睐。

装配式墙板作为装配式建筑的重要组成部分，其连接方式的设计和施工工艺对整体装配式建筑的质量和性能有着重要影响。

二、工法特点装配式墙板新型连接方式施工工法具有以下特点：1. 高效快捷：采用新型连接方式可以有效提高施工效率，节省施工时间。

2. 结构稳固：新型连接方式使墙板之间的连接更加紧密，整体结构更加稳定可靠。

3. 便于安装：采用新型连接方式，墙板的安装和拆卸更加方便快捷，减少劳动强度。

4. 节约材料：新型连接方式降低了墙板之间的材料浪费，提高材料利用率。

5. 环保节能：采用新型连接方式的装配式墙板可以循环利用，降低对资源的消耗。

6. 适应性广：新型连接方式适用于不同类型、不同规格的装配式墙板，具有很好的通用性。

三、适应范围装配式墙板新型连接方式施工工法适用于各类装配式建筑项目，包括住宅、商业建筑、公共建筑等。

四、工艺原理装配式墙板新型连接方式施工工法的原理是通过一种特殊的连接构件来实现墙板的连接。

这种连接构件具有特殊的设计和结构，能够使墙板之间紧密连接，并保证连接的牢固性和稳定性。

该工法通过对施工工艺和实际工程之间的联系进行分析和解释，验证了该工法的理论依据和实际应用。

五、施工工艺装配式墙板新型连接方式施工工法的施工过程分为以下几个阶段：1. 墙板准备：根据设计要求，对墙板进行尺寸和数量的标定和准备。

2. 墙板安装：根据施工图纸和安装方案，将墙板依次安装到预定位置，并使用新型连接构件进行连接。

3. 连接加固：对连接处进行加固处理，确保连接的牢固性和稳定性。

4. 泥灰面处理：对墙板表面进行抹灰、打磨和涂漆等处理，提高墙板的美观性和装饰效果。

六、劳动组织装配式墙板新型连接方式施工工法的劳动组织包括墙板安装人员、连接构件加固人员、泥灰面处理人员等，根据工程规模和施工进度，合理安排人员数量和工作任务，确保施工进程的顺利进行。

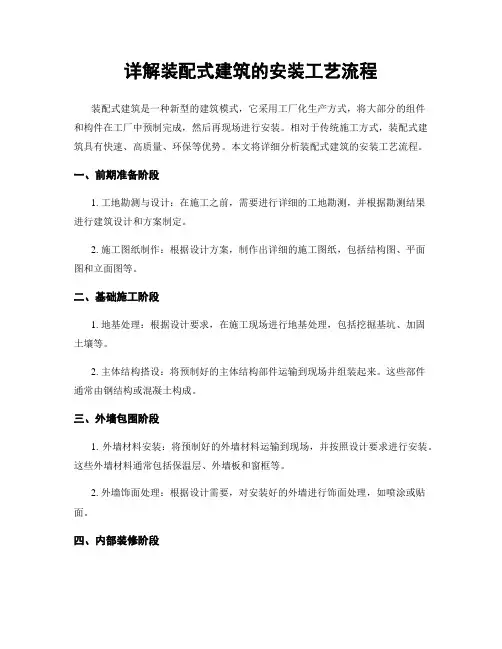

详解装配式建筑的安装工艺流程装配式建筑是一种新型的建筑模式，它采用工厂化生产方式，将大部分的组件和构件在工厂中预制完成，然后再现场进行安装。

相对于传统施工方式，装配式建筑具有快速、高质量、环保等优势。

本文将详细分析装配式建筑的安装工艺流程。

一、前期准备阶段1. 工地勘测与设计：在施工之前，需要进行详细的工地勘测，并根据勘测结果进行建筑设计和方案制定。

2. 施工图纸制作：根据设计方案，制作出详细的施工图纸，包括结构图、平面图和立面图等。

二、基础施工阶段1. 地基处理：根据设计要求，在施工现场进行地基处理，包括挖掘基坑、加固土壤等。

2. 主体结构搭设：将预制好的主体结构部件运输到现场并组装起来。

这些部件通常由钢结构或混凝土构成。

三、外墙包围阶段1. 外墙材料安装：将预制好的外墙材料运输到现场，并按照设计要求进行安装。

这些外墙材料通常包括保温层、外墙板和窗框等。

2. 外墙饰面处理：根据设计需要，对安装好的外墙进行饰面处理，如喷涂或贴面。

四、内部装修阶段1. 安装管线与设备：在主体结构搭设完成后，开始进行管线（如水、电、气）的安装和设备（如空调、暖通）的安装。

2. 内部隔断施工：根据设计要求，进行内部隔断的施工，将建筑空间划分为不同的功能区域。

3. 内饰装修：进行地面铺装、墙面涂料和天花板等室内饰面的安装工作。

五、收尾验收阶段1. 清洁与保养：对整个装配式建筑进行清洁和保养，确保其满足美观和卫生要求。

2. 功能验收：对各项设备系统进行测试和调试，并进行相应的验收。

通过以上五个阶段的工艺流程，我们可以看出，装配式建筑的安装过程相较于传统施工方式更加简化和高效。

由于大部分构件在工厂中预制完成，减少了现场工作量，使得施工周期大幅缩短。

同时，由于质量受到严格控制，装配式建筑具有较高的抗震和防火性能。

此外，装配式建筑在环保方面也有显著优势。

预制构件在工厂中进行生产，减少了现场施工对周边环境的影响；而且装配式建筑材料通常采用可再生、可回收的材料，并在节能设计上下足了功夫。

预制构件安装方案一、现场规划布置1、吊车选型应考虑最重墙板的重量，预制墙板临时堆放场地需在吊车作业范围内，且应在吊车一侧避免在吊车工盲区作业。

2、临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，尽量避免吊装过程中在其他工种工作区内经过，影响其他工种正常工作。

3、应该设置警示牌及标识牌，与其他工种要有安全作业距离。

二、构件现场存放1、现场存放1）卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检查墙板预埋吊环是否存在起吊问题2）现场卸车时应认真检查吊具与墙板预埋吊环是否扣牢，确认无误后方可缓慢起吊，且需检查吊具是否存在裂缝、腐蚀等严重影响起吊的问题。

3）起吊过程中保证墙板垂直起吊，可采用吊运钢梁均衡起吊，防止构件起吊时单点起吊引起构件变形，并满足吊环设计时角度要求。

如果采用角度起吊，对吊环、吊具额定吊载需乘以角度系数1.4，且如发现墙板严重偏斜及重心偏位要及时处理，避免因受力不均导致安全事故。

4）堆放时应按吊装顺序、规格、品种、所用幢号房等分区配套堆放，不同构件堆放之间宜设宽度为0.8～1.2m的通道，并有良好的排水措施；5）临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，避免墙板吊装转运过程中影响其他工种正常工作防止发生安全事故。

6）平放码垛时，每垛不超过六块且不超过1.5M，底部垫2根100X100mm通长木方且支垫位置在墙板平吊埋件位置下方，做到上下对齐。

（外墙板禁止平放）；7）外墙板与内墙板可采用竖立插放或靠放，插放时通过专门设计的插放架，应有足够的刚度，并需支垫稳固，防止倾倒或下沉；8）墙板宜升高离地存放，确保根部面饰、高低口构造、软质缝条和墙体转角等保持质量不受损；对连接止水条、高低口、墙体转角等易损部位应加强保护。

三、预制墙板吊装前准备预制墙板吊装顺序的确定，需遵循便于施工，利于安装的原则，可采用从一侧到另一侧的吊装顺序。

装配式建筑内墙板施工方案一、引言装配式建筑是一种新型的建筑模式，通过工厂化生产和现场组装，可以大大提高施工速度和质量。

而内墙板作为装配式建筑的重要组成部分，其施工方案的设计和执行对于保证建筑质量和工期具有重要意义。

本文将介绍一种基于装配式建筑的内墙板施工方案。

二、施工准备在开始施工前，施工方需要进行以下准备工作：1.确定设计方案：根据建筑设计图纸和要求，确定内墙板的安装位置、尺寸和材料等。

2.采购材料：根据设计方案确定所需的内墙板材料，并进行采购。

3.准备施工工具：包括刷子、刮刀、螺丝刀、水平仪等。

4.清理施工现场：将施工区域清除杂物，确保施工地面干净、平整。

三、施工步骤1.第一步：安装龙骨–根据设计要求和施工图纸，在墙面上安装龙骨。

可以使用螺丝固定龙骨，确保牢固。

–使用水平仪进行调整，确保龙骨的水平度。

–龙骨的间距根据内墙板的尺寸和规格确定，确保内墙板能够牢固地安装在龙骨上。

2.第二步：涂刷防水涂料–清理墙面，确保墙面干净、无尘。

–使用刷子将防水涂料均匀地涂刷在墙面上，确保完全覆盖。

–防水涂料的选择应根据建筑设计要求和环境特点决定。

3.第三步：安装内墙板–使用刮刀将木板胶水均匀地涂抹在内墙板的背面。

–将内墙板按照设计要求安装在龙骨上，保持水平，并使用螺丝固定。

–确保内墙板与龙骨之间的间隙均匀，避免留下空隙。

4.第四步：填缝–将填缝胶均匀地涂抹在内墙板之间的缝隙处，确保填缝完全。

–使用刮刀将填缝胶刮平，并清理掉多余的填缝胶。

–填缝胶的选择应根据设计要求和内墙板材料的特点决定。

5.第五步：表面处理–对内墙板的表面进行修整和打磨，确保表面光滑平整。

–根据设计要求，可以进行涂料喷涂、贴壁纸等表面处理。

6.第六步：验收和清理–对施工完成的内墙板进行验收，确保质量符合要求。

–清理施工现场，包括清除杂物和清洁工具等。

四、施工注意事项1.安全第一：施工现场应设置警示标志，施工人员应戴好个人防护装备，确保施工过程中的安全。

装配式建筑预制构件安装施工方案1.装配式建筑的特点大量的建筑部品由车间生产加工完成,构件种类主要有：外墙板,内墙板,叠合板,阳台,空调板,楼梯,预制梁,预制柱等;现场大量的装配作业,而原始现浇作业大大减少;采用建筑、装修一体化设计、施工,理想状态是装修可随主体施工同步进行;设计的标准化和管理的信息化,构件越标准,生产效率越高,相应的构件成本就会下降,配合工厂的数字化管理,整个装配式建筑的性价比会越来越高;.符合绿色建筑的要求;2.吊装顺序策划根据平面图确定安装塔吊的数量和型号供应使用,确定构件的吊装顺序,做到可穿插进行每道工序;3.技术工作流程与分解图工作流程引测控制轴线→楼面弹线→水平标高测量→预制墙板逐块安装控制标高垫块放置→起吊、就位→临时固定→脱钩、校正→锚固筋安装、梳理→现浇剪力墙钢筋绑扎机电暗管预埋→剪力墙模板→支撑排架搭设→预制楼梯、预制阳台板、空调板安装→现浇楼板钢筋绑扎机电暗管预埋→混凝土浇捣→养护按上述工序二至十一层结构完成流程分解图技术工作流程一：楼层弹线,并测量水平标高施工工序二：外墙板按指定方向吊装施工工序三：外墙板吊装、校正完毕施工工序四：绑扎剪力墙、柱钢筋施工工序五：剪力墙后浇段、粱支模,搭设楼板和预制梁排架施工工序六：吊装预制梁、叠合板构件施工工序七：楼层内其他后续施工梁、板钢筋施工工序八：楼层砼浇捣并养护施工工序：重复以上工序,进行上一楼层施工4.预制内外墙吊装施工起吊本工程设计,采用塔吊吊装,为防止单点起吊引起构件变形,采用钢扁担起吊就位;构件的起吊点应合理设置,保证构件能水平起吊,避免磕碰构件边角;构件起吊平稳后再匀速移动吊臂,靠近建筑物后由人工对中就位;墙板吊装示意图预埋吊点预制混凝土外墙构件吊点、支撑件预埋;墙装配构件施工工况工况一：装配式构件进场、编号、按吊装流程清点数量;工况二：各逐块吊装的装配构件搁放置点清理、按标高控制线垫放硬垫块;工况三：按编号和吊装流程对照轴线、墙板控制线逐块就位设置墙板与楼板限位装置;工况四：设置构件支撑及临时固定,调节墙板垂直尺寸;工况五：塔吊吊点脱钩,进行下一墙板安装,并循环重复;工况六：楼层浇捣砼完成,砼强度达到设计、规范要求后,拆除构件支撑及临时固定点;预制墙板施工方法预制墙板的临时支撑系统由2组槽钢限位和2组斜向可调节螺杆组成;根据现场施工情况现对重量过重或悬挑构件采用2组水平连接两头设置和3组可调节螺杆均布设置,确保施工安全;根据给定的水准标高、控制轴线引出层水平标高线、轴线,然后按水平标高线、轴线安装板下搁置件;板墙垫灰采用硬垫块软砂浆方式,即在板墙底按控制标高放置墙厚尺寸的硬垫块,然后沿板墙底铺砂浆,预制墙板一次吊装,坐落其上;吊装就位后,采用靠尺检验挂板的垂直度,如有偏差用调节杆进行调整;预制墙板通过可调节螺杆与现浇结构联系固定;可调节螺杆外管为Φ60×6,中间杆直接为Φ45mm,材质为45中炭钢,其抗拉强度按Ⅱ级钢计算;预制墙板安装、固定后,再按结构层施工工序进行后一道工序施工; 5、预制梁吊装施工预制梁的检査验收、编号与划线预制梁起吊时混凝土强度必须达到设计强度等级;按照设计要求检査构件的完整性有无严重扭曲、断裂、破损及其它严重缺陷、几何尺寸、形状、埋设件位置、接头钢筋、吊环、埋设件的稳固程度、位置和构件的轴线等;并检査表面处理是否符合要求;根据图纸及确定的吊装顺序,将需要吊装的预制梁按构件上标好的编号顺序依次摆放就位;吊装工艺流程每一根预制梁的安装工序为：绑扎吊件——起升——就位——校正——因定——脱钩——下一根梁的绑扎、起吊;吊装时应严格控制好吊装件与吊具吊钩之间的安全牢固,构件与吊具之间的可靠连接是整个吊装安放过程的重中之重;起吊是应保持缓慢匀速起升,不得出现急升急停现象,吊装过程塔吊司机时刻要保持安全意识;预制梁吊至梁支座位置时,缓慢落钩并同时对准基准线就位;事先支撑架设好的排架应按梁底标高固定好,可调节支撑根据梁降落就位时随时调节;根据测最放好的支座轴、边线,在预制梁中心线上拉钢丝,也可在距预制梁中心线一整数尺寸距离处拉钢丝,用撬杠在上下游方向拔正预制梁;垂直方向挂垂线,垂直就位后微调梁底部可调支撑,支撑就位后将其固定;最终校正合格后,按图纸要求,将需要焊接固定的梁柱钢筋进行规范焊接;同时按此步骤穿插进行下一道梁的吊装施工;预制梁支撑效果图6、桁架钢筋混凝土叠合板施工桁架钢筋混凝土叠合板板卸车、堆放1、临时堆放场地应在吊车作业范围、场地应平整坚实且应满足构件码放要求2、卸车时应认真检查吊具与叠合板预埋吊环是否扣牢,确认无误后方可缓慢起吊;3、桁架钢筋混凝土叠合板及装饰板应按型号、规格分别码垛堆放,每垛不宜超过4块;4、叠合板以4个或更多支点码放;最好用木方作垫块,保证板面不受破坏;安装准备：安装叠合板部位的墙体,在墙模板上安装墙顶标高定位方钢,宽度25mm,浇筑混凝土前调整好标高位置,保证此部位混凝土的标高及平整度;对支撑板的墙或梁顶面标高进行认真检查,必要时进行修整,墙顶面超高部分必须凿去,过低的地方可依据座浆标准填平,墙上留出的搭接钢筋不正不直时,要进行修整,以免影响薄板就位;搭设临时支撑架：安装叠合板时底部必须做临时支架,支撑采用满堂支撑,安装楼板前调整支撑标高与两侧墙预留标高一致;安装流程及要求：1、叠合板吊具可采用吊运钢梁,保证吊点同时受力、构件平稳;避免起吊过程中出现裂缝,扭曲等问题;2、塔吊缓缓将预制板吊起,待板的底边升至距地面500mm时略作停顿,再次检查吊挂是否牢固,板面有无污染破损,若有问题必须立即处理;确认无误后,继续提升使之慢慢靠近安装作业面;3、叠合板要从上垂直向下安装,在作业层上空20cm处略作停顿,施工人员手扶楼板调整方向,将板的边线与墙上的安放位置线对准,注意避免叠合板上的预留钢筋与墙体钢筋碰撞,放下时要停稳慢放,严禁快速猛放,以避免冲击力过大造成板面震折裂缝;5级风以上时应停止吊装;4、调整板位置时,要垫以小木块,不要直接使用撬棍,以避免损坏板边角,要保证搁置长度,其允许偏差不大于5毫米;5、楼板安装完后进行标高校核,调节板下的可调支撑;吊装部位示意安装过程示意安装过程示意整体效果示意板缝及叠合层部位施工：叠合层钢筋为双向单层钢筋;绑扎钢筋前清理干净叠合板上杂物,根据钢筋间距准确绑扎,钢筋绑扎时穿入叠合楼板上的桁架,钢筋上铁的弯钩朝向要严格控制,不得平躺;双向板钢筋放置：当双向配筋的直径和间距相同时,短跨钢筋应放置在长跨钢筋之下；当双向配筋直径或间距不同时,配筋大的方向应放置在配筋小的方向之下;拼缝处钢筋严谨漏放、错放；浇筑混凝土时下方需采用模板封堵;双向板接缝做法7、预制楼梯施工方案节点简介：预制部分与梁连接,一端固定,一端滑动;预制梯段对应位置预留栏杆孔,楼梯栏杆与楼梯梯段采用浆锚连接;工艺流程安装准备熟悉图纸,检查核对构件编号,确定安装位置,并对吊装顺序进行编号;弹控制线根据施工图纸,弹出楼梯安装控制线,对控制线及标高进行复核;楼梯侧面距结构墙体预留 20mm 空隙具体根据工程施工图进行预留,为后续初装的抹灰层预留空间；梯井之间根据楼梯栏杆安装要求预留空隙;基层处理在吊装预制楼梯之前将楼梯埋件处砂浆灰土等杂质清除干净,确保预制楼梯连接质量;在楼梯段上下口梯梁处铺 20mm 厚 1:1水泥砂浆找平灰饼强度等级≥M15,找平层灰饼标高要控制准确;楼梯段吊装预制楼梯板采用水平吊装,用螺栓将通用吊耳与楼梯板预埋吊装内螺母连接,起吊前检查卸扣卡环,确认牢固后方可继续缓慢起吊;楼梯吊装示意图预制楼梯板就位待楼梯板吊装至作业面上500mm 处略作停顿,根据楼梯板方向调整,就位时要求缓慢操作,严禁快速猛放,以免造成楼梯板震折损坏;楼梯段校对楼梯板基本就位后,根据控制线,利用撬棍微调,校正;预留螺栓和预制楼梯端部的预留螺栓孔一定要确保居中对正;楼梯段安放楼梯段校正完毕后,将梯段落平,预埋螺栓与楼梯预留孔校正后用专用灌浆料灌浆,预留孔口部砂浆封堵;预制楼梯固定铰端安装推荐示意图预制楼梯滑动铰端安装推荐示意图缝隙处理推荐预制楼梯预留孔灌浆固定后,在预制楼梯板与休息平台连接部位缝隙采用聚苯填充,缝隙最后用PE棒封堵并注胶密封;图纸设计有要求时,按图纸要求施工;预制楼梯板安装保护预制楼梯板进场后堆放不得超过四层,堆放时垫木必须垫放在的楼梯吊装点下方;在预制楼梯安装完成后,预制楼梯采用多层板钉成整体踏步台阶形状保护踏步面不被损坏,并且将楼梯两侧用多层板固定做保护;。

装配式高层建筑ALC轻质隔墙板安装施工工法装配式高层建筑ALC轻质隔墙板安装施工工法一、前言随着城市发展和人们对生活质量要求的提升，高层建筑的兴建越来越多。

为了满足高层建筑的需求，提高建筑施工效率和质量，装配式建筑逐渐成为一种受欢迎的选择。

而ALC轻质隔墙板作为一种环保、节能、轻质的材料，被广泛应用于高层建筑的隔墙工程中。

本文将介绍装配式高层建筑ALC 轻质隔墙板安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，并通过一个工程实例进行说明。

二、工法特点装配式高层建筑ALC轻质隔墙板安装施工工法的特点如下：1. 高效便捷：采用预制ALC轻质隔墙板进行装配式施工，工期较短，施工速度快。

2. 环保节能：ALC轻质隔墙板由水泥、石粉、石膏、稀土等材料制成，无污染、无放射性，符合环保标准。

3. 轻质安全：ALC轻质隔墙板相比传统墙体材料轻巧，易于搬运和安装，降低了劳动强度和施工安全风险。

4. 高度一致：通过工厂化生产，ALC轻质隔墙板尺寸一致，确保墙体垂直度和水平度的一致性。

5. 集成布线：在ALC 轻质隔墙板进行装配施工过程中，可预留管线等需要的布线空间，提高电气和给排水设施的安装效率。

6. 防火隔音：ALC轻质隔墙板具有良好的防火性能和隔音效果，提高了室内环境质量。

三、适应范围装配式高层建筑ALC轻质隔墙板安装施工工法适用于民用和商业高层建筑，包括公寓楼、办公楼、酒店等建筑项目。

根据不同的使用要求和结构设计，可应用于室内隔墙、外墙围护结构、楼梯间、消防设施间等空间。

四、工艺原理该施工工法基于以下原理进行实施：1. 设计依据：根据建筑设计图纸和要求，确定安装位置、尺寸和布局等参数。

2. 施工工法与实际工程之间的联系：根据设计要求和实际情况，选择适当的施工工法。

3. 技术措施：采用预制ALC轻质隔墙板和特定的安装连接系统，保证墙体的垂直度、水平度和墙缝封闭性。

预制外墙板安装施工工艺标准预制外墙板为多层民用建筑外墙内模结构的装配式构件。

其安装特点是：构件尺寸较大，配筋少，高空作业，连接与防水构造较复杂，质量要求严。

本工艺标准适用于外墙内模结构的外墙板安装工程。

一、材料要求１、外墙板：应有出厂合格证，要求外观质量和几何尺寸符合要求，横腔、竖腔防水构造完整。

２、水泥、砂、电焊条、钢筋的要求与“１２１预制柱安装”相同。

３、油毡、防水涂料和嵌缝油膏的要求与“１４１２油膏嵌缝涂料屋面防水工程”一节相同。

４、塑料条。

聚苯板，应符合有关质量标准的规定。

二、主要机具设备1、机械设备塔式起重机或轮胎式起重机、电焊机等。

２、主要工具吊索、钢丝绳、溜绳、卡环、绳夹、撬杠、钢模、线坠、钢卷尺、水平尺、经纬仪、水平仪、塔尺以及混凝土吊斗等。

三、作业条件１、组织图纸学习，熟悉了解外墙板型号、位置、尺寸、构造作法及安装标高等。

２、对外墙板横竖防水空腔进行检查，如有破损，应将基层清刷干净，用掺１０７胶的水泥砂浆进行修补。

３、外墙板两侧的锚固钢筋套环，凿（撬）出拔直，在立槽和空腔内涂刷好防水涂料。

４、在墙板上弹中心线，在基层上弹安装位置线及标高线。

５、搭设好脚手操作平台。

四、施工胶作工艺１、基层找平按安装标高抹好水泥砂浆找平层，并弹上安装位置线，墙板就位前先浇水泥浆一层，以增强粘结；如不抹砂浆找平居，则应采用填垫铁的方法找平，待外墙板就位校正后，下面的空隙用干硬性水泥砂浆填塞密实。

２、起吊就位墙板采用铁扁担或钢挂钩两点绑扎吊运到安装位置上空，先找好竖向位置，再缓慢下降，由操作人员扶板下口对钱就位，并用靠尺板找直，使板面上下左右手直，墙身垂直，横竖缝隙均匀一致。

３、临时固定外墙板就位后，用花篮螺栓或临时固定卡具将外墙板与大模板拉结固定，山墙板需用专用支撑拉结，转角处相互垂直的墙板亦相互拉结牢固。

检查无误后始可脱钩。

流水段分界处的外墙边亦应临时拉结，待下一施工段完成后方可拆除。

每层外墙板大角垂直度，均应用经纬仪检查。

就 是用 一 台塔 式起 重 机 沿跨外一侧或 四周开行 ， 以 一个 楼层 为一 个 施工 层 （ 为两层 一节时 ， 柱 取 两 个 楼 层 为 一 个 施 工 层 ） 每个施工层再 划分 。 图 ３ 履 带 式起 重机 跨 内开 行 ， 量 ， 图 １ａ ，ｂ 所 示 。 成 若 干 个 施 工 段 ， 于 构 见 （ ）（ ） 便 用 综 合 吊装 法 吊装 梁板 结 构 Ｍ＝ Ｒ Ｑ （ ） 件 吊 装 、 正 、 接 及 灌 １ 校 焊 秭 润 １２ ３ … 为起 重机 ；Ｉ的 吊装 顺 序 ；， ，，… （） ａ Ｒ≥ ｂ ａ ＋ 浆等工序 的衔接 。起重机 图 １ 式起 重机 布 置 方 法 塔 ｂ ｃ为起 重机 ； １） 吊装顺 序 （１ 的 式 中 Ｍ 起 重 机 的 在 一 个 施 工 段 上 要 经 过 ， 一 （）（） ａ ，ｂ 单侧 布 置 （ ） 布 置 （ ） 内布 置 力 距 ，Ｎ・ Ｑ 构 件 和 多次往返 ， Ｃ 双侧 ｄ跨 ｋ ｍ； 一 每次开行只吊装该段 的一种构件。 工段 的划分 ， 施 要根据建筑 索具重量 ； —起 重机起 吊最远处构 件时的起重半径 ， ｂ Ｒ ｍ．～房 屋宽度 ， 物平 面的形状和平面尺寸 、 起重机的性能 、 开行路线 、 完成各工序所需要 ｍ；一 房屋外侧至塔轨中心距离 ， ｏ ｍ。 的时间及ｌ 临时固定设备 的数量等 因素确定。以图 ２所示 为例 ， 起重机首 此种布置的优点是轨道长度较短 ， 而在起重机的外侧有较宽 的构件 先依次安装第工施 工段 中的 １ １ 号柱 ， —４ 在这段 时问内， 柱的校正 、 焊接 、 堆放场地。 浇筑等丁作可随之进行 。同头 吊装 １－ ３号主梁与次梁 。同时进行粱的 ５３ ２ 双侧布置适用于房屋宽度较大或构件重量较 重 、 ） 吊装工程量大 、 焊接和灌浆工作 ， 此时完成了第 １ 工段 的梁与柱安装 ， 施 形成框架体 系。 工期 紧迫的情况下 。 此时每台起重机的半径应满足房屋中间的构件 的起 保 证 了 结 构 的稳 定 性 。 后 如法 吊装 Ⅱ施 工 段 上的柱 和 梁 。回头 安 装这 然 重 半 径 和起 重 量 ， 图 １ｃ 所 示 。 见 （） 两 个 簏 工段 ６ ～ ５号 楼 板 。Ⅲ ， ４７ Ⅳ施 工 段 的 施 工 方法 同 Ｉ Ⅱ施 工 段 ， １ ， 第 个施工层结束后进入上 一个施工层 的施工 。 Ｒ≥ ＋ ａ （） ２ ｂ 分层大流水 吊装是在每一个施工层 上不再划分施工段而是按楼 ． ３ 跨 内布置是 因场地狭窄 ， 房屋外 侧不能布置起重机时 ， 由于 层 组 织 各 工 序 的 流 水 。 ） 在 或 房屋 宽度较大 ， 构件重量较重 、 重机械只有布置在跨 内满足安装要 求 起 ｃ分件 吊装法是在装配式结构中较 ｆ用的一种 ， ． ∈ 其优点是容易组织 时采 用 此 方 法 。此 布 置 方 法 在结 构 安 装 中只 能采 用 竖 向综 合 吊装 ， 构 吊装 、 正 、 结 校 焊接 、 灌浆工作 的流水作业 ， 准备 ＿作简单 、 ＿ Ｉ 二 吊装效 率高 ， 各 稳 定 性 较差 ， 件 需 布 置 在跨 内且 较 密 集 ， 期 长 ， 图 ｌｄ 所示 。 构 工 如 （） 工序操作较方便安全 。适用于小面积的多层结构安装 ， 接柱后的混凝 土 ４ 跨内环形布置是房屋较宽 、 ） 构件较重 ， 受场地的限制跨外无法布 达到强度后再进行 上一层 的接 柱 ， 质量容易保证 ， 与土建进 行穿插 作 可 置 ， 内行 布置 不 能 起 吊 全部 构 件 时 采 用 的方 式 。工 厂 或 施 工 现 场 外 预 业 。 缺 点 是起 重机 行 走 频 繁 ， 臂 浪 费 时间 。 跨 换 制后运至吊装场地 ， 随运 随吊或按构件平 面布置位置进行堆放 。 ２ 综合 吊装法是 以一个柱网或一个节间为一个施工段， ） 以房屋 的全 ２ 构 件 平 面布 置 高为一个施工层 ， 组织各工序 的流水 。它是用一台或两台起重 机在建筑 １装配式框架结构平面布置 ， 吊装顺序和满足所选用的吊装起 物的跨 内由一端向（ ３ ） 应按 图 所示 ） 另一端进行吊装 ， 将每个节间内的各种构 重机械 的回转半径 ， 避免二次倒运， 并根据施工现场的实际情 况来确定 。 件， 逐节 问、 逐层所有构件全部安装结束。 】 采月履带式起重机跨内形和综 般除较重 、 较大的构件 ， 运输有困难 的构件在现场就地预制外 ， 它构 合吊装法安装一幢两层装配式框架结构为例。 ： 其 该丁程号虑采片 两台履带 ｛ 件均 由工厂或施工现场外预制后运至 吊装场地 ， 随运 随吊或按构件平 面 式起重机来完 成， 其中［ 号起重 机吊装 Ｃ Ｉ ］ Ｄ跨构件 。首先吊装第一节间 布置 位 置进 行 堆 放 。 的柱 １４ （ — 柱是一节到顶 ） ，随 即吊装该节问的第一层梁 ５ ８形成框架 － ２ 构件 的平 面 布 置 方式 ， 为平 行 布 置 和斜 向布 置 两种 。较 重 的构 后 ， ） 分 吊装 该层 的 楼板 ９ 然 后 吊 装 第二 层 的梁 １～ ３和 该层 的楼 板 １。 ； ０ｌ ４ 这 件布置在靠近起重机和安装的位置附近 ， 较轻 的构件 如梁 、 板布置在跨 样起重机后退 一个停机位置 ， 再用相同的顺序 吊装第二节间 ， 以此类推 。 外 。 图 ２所 示 ， 使 用塔 式 起 重 机 跨 外 安装 构 件 平 面 布 置 图 。 为 Ⅱ号起 重机 以 同样 的 顺 序 则 在 起重 机 Ａ Ｂ跨 开 始 吊装 ，负 责 吊装 ＡＢ跨 ３图 ３ ） 为使用履带式起重机跨 内综合 吊装方法 ， 吊装顺 序为二层 的柱 、 、 该 梁 楼板 和 Ｂ 跨 的梁和楼板 ， Ｃ 至到全部构件 吊装结束。 结构 布 置 吊装 顺 序 。 综 合 吊装 法 的 优 点 是起 重机 行 驶 路 线 短 ， 以 集 中 为下 道 ：序 创 造 可 ［ ３ 结构 吊装方法与吊装顺序 连续旌 工的工作面 ， 用于构件重和层数不 多的框架结构 ； 适 缺点是各种 ３１ 结构吊装顺序 ． 构件须全部运 至现场堆 放 ， 需选择较大 的起 重机 ， 起重机的臂长需要一 结构 吊装顺序应先低跨后高跨 ，由一端向另一端进行或分层进 行 ， 次满足各种构件的安装高度 ， 不能充分发挥起 重机 的机械性能。

２１ ０ ０２Ｎ ． ５
止 外 墙预 制 板涨 模 ， 墙浇 筑 时采 用 ， ０ｍｌ 捣 棒 分 外 ／ ｉ振 ， ｌ ３ 层 振捣 且 振捣 密 实 。振捣 混凝 土 时应 严 格控 制操 作 流 程并注 意对对 拉 螺栓 的保 护 ， 防止 因漏振 出现 蜂 窝 、 麻 面， 防止 因强振 而跑模 、 露筋 。 ９ 叠合板 、 ） 楼梯 梯段 吊装 。叠合板底 板采 用钢 管或 独 立支 撑体 系 ， 吊装 就位 后 重 点检 查 板缝 宽度 及 板底 拼 缝高 低差 。如 有 高低 差须 调 节顶 托 使 高低差 在 允许 范围 以 内。吊装 叠合楼 板前 ， 需将 外挂 板下 部胡 子筋 与 梁箍筋 焊 接牢 固 ， 道 叠合 梁 上焊 接 点不 少于 ３个 ， 每 检 查牢 固后方 可拆 除夹 具 ， 以免叠合 梁发 生倾 覆 。梯段 吊 装前休 息 平 台板须 安 装调 节 完成 。因平 台板 需承 担 部 分 梯 段 荷 载 因 此 需 在 梯 段 下 部 设 置 采 用 ４根 ￣ ８ｍ ｂ ｍ ４ 钢管 立杆 ， 设置 ２道水 平 拉杆 组 成 的的支 撑 体系 ， 证 保 支撑 牢 固并形 成整 体 。 ｉ） ０ 叠合 板支撑 。采 用 间距 １０ ｉ的独 立支 撑形 ８ ０ｍｌ ｌ 式， 每三 跨设 置一横 向拉 杆 。板与 板之 间 的缝底部 用模 板 封堵 ， 模板 采用 支撑件 支撑 具体 情况 见 图 ５ 。支 撑采 用 可调 支撑 头调平 ， 平整 度误 差 ≤３ｍ 。 ｍ
电使用量 及材 料浪 费大大 减少 ， 到“ 做 五节 一 环保 ” 。
３ 主 要 施 工 方 法
了施 工工 期 ， 降低 生产成本 。 ３预 制 构件 根据 其 受力 特 征采 用特 定 的连 接 方式 ）

PC工程工艺介绍
P
C
墙
吊
PC墙进场
装
示
意
图
ቤተ መጻሕፍቲ ባይዱ
安装吊具
安装固定件
PC墙翻身
17
PC工程工艺介绍
PC墙吊装
PC墙就位
调整固定件
PC墙就位
18
PC工程工艺介绍
PC墙高度调整 PC墙前后调整
拉斜支撑
PC墙顶面水平精确调整
19
《预制装配式混凝土结构施工》
预制墙板安装施工工艺施工工艺
江苏建筑职业技术学院 王军强
1249166850@
任务 预制墙板安装施工工艺
知识点： 预制墙板 施工工艺
预制墙板安装——施工工艺
任务 预制墙板安装施工工艺
（1）预制外墙板施工工艺流程
安装前施工准备→构件检查与编号确认→ （剪力墙钢筋校核、灌浆溢浆孔清理检查） →压条铺设→（底部垫片标高找平、灌浆区 分仓）→非灌浆区域砂浆铺设→（墙板上支 撑端坐安装、楼板上支撑端坐安装）→起吊 与安装→位置调整与斜撑固定→塔吊吊钩松 钩→垂直度调整→构件周边封仓→灌浆套筒 注浆
