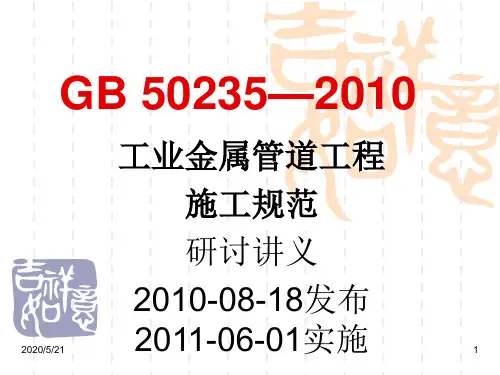

工业管道工程施工及验收规范

工业设备及管道安全工程施工质量验收规范本规范旨在落实和规范工业设备及管道安全工程施工质量的验收程序和要求，以确保施工过程中的安全性和质量。

1. 验收范围该规范适用于工业设备及管道安全工程的施工验收，包括但不限于以下方面：- 设备安装- 管道布置和连接- 阀门和控制系统- 电气和仪表设备- 施工记录和文件2. 验收程序2.1 提交验收申请施工单位在完成工程施工后，应向验收单位提交书面的施工质量验收申请，并提供相关的施工记录和文件。

2.2 验收资料审查验收单位应对施工单位提交的验收资料进行审查，核对相关的施工记录和文件，确保其完整、准确、合规。

2.3 现场验收验收单位将组织专业技术人员进行现场验收，对施工项目进行实际检查和测试。

包括但不限于以下内容：- 检查设备安装是否符合设计要求- 检测管道连接是否牢固可靠- 检验阀门和控制系统的正常运行- 检测电气和仪表设备的安全性和准确性2.4 验收结果评定根据现场验收结果和相关规范要求，验收单位将对工程施工质量进行评定，并出具相应的验收报告。

3. 验收要求- 工程施工质量必须符合国家相关法律法规和标准的要求。

- 施工单位必须具备相应的施工资质，施工人员必须具备相应的专业技术和经验。

- 施工过程必须按照设计方案和施工规范进行，使用合格的材料和设备。

- 施工记录和文件必须真实、准确、完整。

- 施工现场必须保持整洁、安全，符合相关的安全生产要求。

4. 验收标准和评定工业设备及管道安全工程施工质量的验收标准和评定应根据国家相关标准和规范进行，包括但不限于以下方面：- 设备安装质量标准- 管道连接和布置标准- 阀门和控制系统操作标准- 电气和仪表设备安全标准以上标准将作为评定工程施工质量的依据，验收单位将根据实际情况对工程进行评定。

5. 验收结果和处理措施根据验收报告的结果，验收单位将对施工工程给予评定，并提出相应的处理措施。

对质量不合格的施工工程，施工单位必须进行整改和修复，并重新进行验收。

4.1.2 管道元件在使用前应按国家现行标准和设计文 件的规定核对其材质、规格、型号、数量和标识， 并进行外观质量和几何尺寸检查验收，其结果应符 合相应产品标准的规定。材料标识应清晰完整，压 力管道元件上应标有TS标志。
2019/9/15
20
4.1.3 当对管道元件性能数据有异议时，在异议 未解决前，该批管道元件不得使用。
2019/9/15
21
4.1.7 防腐衬里管道的衬里质量应按现行国家标准 《工业设备、管道防腐蚀工程质量验收规范》规定 进行检查验收。
4.1.8 检查不合格的管道元件不得使用，并应作好标 识和隔离。
4.1.9 管道元件在施工过程中应妥善保管，不得混淆 或损坏，其标记应明显清晰。材质为不锈钢、有色 金属的管道元件，在运输和储存期间不得与碳素钢 接触。
dimension adjustment 在管道预制过程中，按照单线图选择确定的、
经实测安装尺寸后再行加工的管段。
2019/9/15
9
Dm ax
2.2 符号
[σ]1——试验温度下，管材的许用应力； [σ]2——设计温度下，管材的许用应力； D——管子外径； D2——弯管褶皱凸出处外径； D3——弯管褶皱凹进处外径； D4——弯管相邻褶皱凸出处外径； ——弯管截面最大实测外径； ——弯管截面最小实测外径；
2019/9/15
12
3 管道施工的基本规定 3.1 一般规定
3.1.1 承担工业金属管道工程的施工单位 应取得相应的资质，并在资质许可范围内 从事相应的管道施工。
检验机构应取得相应的检验资质，且应在 资质许可范围内从事相应的管道工程检验 工作。
2019/9/15
13
3.1.2 施工单位应建立管道施工现场的质量 管理体系，具有健全的质量管理制度和相应 的施工技术标准，实施管道施工全过程的质 量控制。

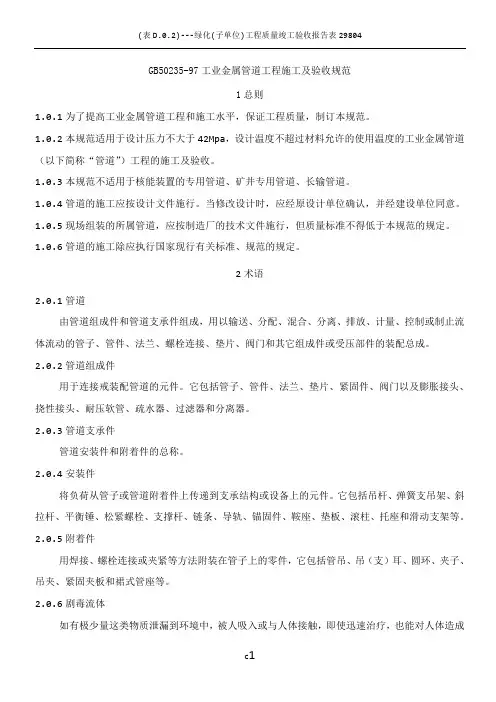

GB50235-97工业金属管道工程施工及验收规范1总则1.0.1为了提高工业金属管道工程和施工水平，保证工程质量，制订本规范。

1.0.2本规范适用于设计压力不大于42Mpa，设计温度不超过材料允许的使用温度的工业金属管道（以下简称“管道”）工程的施工及验收。

1.0.3本规范不适用于核能装置的专用管道、矿井专用管道、长输管道。

1.0.4管道的施工应按设计文件施行。

当修改设计时，应经原设计单位确认，并经建设单位同意。

1.0.5现场组装的所属管道，应按制造厂的技术文件施行，但质量标准不得低于本规范的规定。

1.0.6管道的施工除应执行国家现行有关标准、规范的规定。

2术语2.0.1管道由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其它组成件或受压部件的装配总成。

2.0.2管道组成件用于连接戒装配管道的元件。

它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器。

2.0.3管道支承件管道安装件和附着件的总称。

2.0.4安装件将负荷从管子或管道附着件上传递到支承结构或设备上的元件。

它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。

2.0.5附着件用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。

2.0.6剧毒流体如有极少量这类物质泄漏到环境中，被人吸入或与人体接触，即使迅速治疗，也能对人体造成严重的和难以治疗的伤害的物质。

相当于现行国家标准《职业性接触毒物危害分级》中的I级危害程度的毒物。

2.0.7有毒流体这类物质泄漏到环境中，被人吸入或与人体接触，如治疗及时不致于对人体造成不易恢复的危害。

相当于现行国家标准《职业性接触毒物危害分级》中的II级及以下危害程度的毒物。

工业设备及管道绝热工程施工质量验收标准1总则为统一工业设备及管道绝热工程施工质量验收方法，加强质量控制，确保工程质量，制定本规范。

本规范适用于工业设备及管道外表面温度为一196°C〜+850°C的绝热工程施工质量验收。

本规范应与现行国家标准《工业安装工程施工质量验收统一标准》GB50252及《工业设备及管道绝热工程施工规范》GB50126配套使用。

工业设备及管道绝热工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

检验批inspectionlot按同一施工工艺条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。

2.0.2允许偏差allowabledeviation在可满足工程安全和使用功能的前提下，检测中允许少量检测点在本规范规定的比例范围内超差。

2.0.3现场抽样sitesampling对施工现场的材料和已施工的绝热结构按照规定抽样方法进行的取样。

2.0.4观察检查叩PearanCeinspection以目测及触感判断被检查物体是否符合规范规定的检查。

2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插入绝热层中对其厚度进行的检查。

2.0.6内衬innerliner在可拆卸式结构内，紧贴金属或非金属护壳的绝热层。

2.0.7隔汽层watervapourbarrier用于阻止水蒸气迁移的材料层。

3基本规定3.1 施工质■验收的划分工业设备及管道绝热工程施工质量验收可划分为检验批、分项工程和分部（或子分部）工程。

检验批应根据工程特点、施工及质量控制和专业验收的需要，按系统或区段进行划分。

设备可按单台划分为一个检验批；管道可按相同介质、相同压力等级、同一批次的检验划分为一个检验批。

分项工程可由一个或若干个检验批组成。

分项工程的划分，设备应以相同工作介质按台（或套）进行划分；管道应按相同的工作介质进行划分。

分部工程可由一个或若干个分项工程组成。
