2 引用标准GB 50254-96 电气装置安装工程低压电器施工及验收规范GB 50257—96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50258-96 电气装置安装工程1KV及以下配线工程施工及验收规范GB 50168—92 电气装置安装工程电缆线路施工及验收规范3 术语5。
电站施工5.1电气安装5.1。
1低压电气柜安装本规范的低压电气柜指的是发电机控制屏、变压器低压进线柜、站用电配电柜、电瓶柜、启动柜、泵房控制柜等电站内的低压电气柜。
5。
1.1。
1 设备和器材到达现场后，应及时做下列验收检查：1) 包装和密封应良好.2）技术文件应齐全，并有装箱清单.3）按装箱清单检查清点，规格、型号,应符合设计要求；附件、设备应齐全.4）按本规范要求做外观检查。
5。
1。
1。
2 与低压电气柜安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时,尚应符合其要求。
5。
1.1。
3 低压电气柜安装前，建筑工程应具备下列条件：1）屋顶、楼板应施工完毕，不得渗漏.2）对电气柜安装有妨碍的模板、脚手架等应拆除,场地应清扫干净.3)室内地面基层应施工完毕,并应在墙上标出抹面标高.4）环境湿度应达到设计要求或产品技术文件的规定。
5）电气室、控制室、操作室的门、窗、墙壁、装饰棚应施工完毕,地面应抹光.6）设备基础和构架应达到允许设备安装的强度；焊接构件的质量应符合要求,基础槽钢应固定可靠. 7)预埋件及预留孔的位置和尺寸,应符合设计要求，预埋件应牢固。
5。
1.1.4 低压电气柜安装前的检查，应符合下列要求：1）设备铭牌、型号、规格，应与被控制线路或设计相符。
2）外壳、漆层、手柄，应无损伤或变形。
3）内部仪器，灭弧罩、瓷件、胶木电气柜，应无裂纹或伤痕。
4) 螺丝应拧紧。
5）附件应齐全、完好。
5。
1。
1。
5 低压电气柜的安装高度,应符合设计规定；当设计无规定时，应符合下列要求：1）落地安装的低压电气柜，其低部宜高出地面50～100mm。

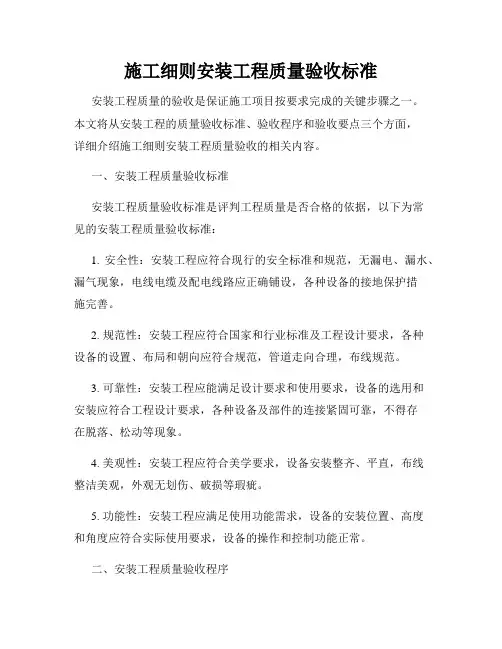

施工细则安装工程质量验收标准安装工程质量的验收是保证施工项目按要求完成的关键步骤之一。
本文将从安装工程的质量验收标准、验收程序和验收要点三个方面，详细介绍施工细则安装工程质量验收的相关内容。
一、安装工程质量验收标准安装工程质量验收标准是评判工程质量是否合格的依据，以下为常见的安装工程质量验收标准：1. 安全性：安装工程应符合现行的安全标准和规范，无漏电、漏水、漏气现象，电线电缆及配电线路应正确铺设，各种设备的接地保护措施完善。
2. 规范性：安装工程应符合国家和行业标准及工程设计要求，各种设备的设置、布局和朝向应符合规范，管道走向合理，布线规范。
3. 可靠性：安装工程应能满足设计要求和使用要求，设备的选用和安装应符合工程设计要求，各种设备及部件的连接紧固可靠，不得存在脱落、松动等现象。
4. 美观性：安装工程应符合美学要求，设备安装整齐、平直，布线整洁美观，外观无划伤、破损等瑕疵。
5. 功能性：安装工程应满足使用功能需求，设备的安装位置、高度和角度应符合实际使用要求，设备的操作和控制功能正常。
二、安装工程质量验收程序安装工程质量验收程序一般包括以下环节：1. 提交验收申请：施工单位在完成安装工程后，向建设单位或监理单位提交安装工程质量验收申请。
2. 安装工程初验：初验主要是对安装质量进行初步检查，确保安装工程满足基本要求。
初验内容包括安装工程是否符合设计文件要求、施工图纸是否按要求完成、工程质量是否达到验收标准等。
3. 安装工程终验：终验是对安装工程质量进行全面检查，确保工程各项指标符合验收标准。
终验内容包括安装质量的物理性、技术性、经济性等综合评定，对关键部位和影响工程安全的设备进行重点检查。
4. 缺陷整改与复验：如果在初验或终验中存在不符合验收标准的情况，施工单位需要对缺陷进行整改，完成后重新申请验收。
5. 成果验收：验收合格后，签订验收合格证书，并按规定移交使用单位。
三、安装工程质量验收要点1. 组织管理要点：施工单位需建立健全的施工组织机构，明确责任分工，确保工程按时按质完成。
建筑设备安装工程施工及验收通用规范
GB50231
简介
本文档是对建筑设备安装工程施工及验收的通用规范GB的完整版进行描述。
该规范旨在规范建筑设备安装工程的施工过程和验收要求，以保证施工质量和工程安全。
规范内容
1. 施工组织与管理
- 管理机构的成立和职责分工
- 施工组织设计和施工方案的制定
- 施工现场的管理和安全措施
2. 施工准备工作
- 施工前的勘察和测量
- 材料准备和现场设备安装
- 劳务组织和人员配备
3. 设备安装
- 设备的吊装和安装要求
- 管道、管线的铺设和连接
- 电气设备接线和调试
- 控制系统的安装和调试
4. 施工质量控制
- 施工质量检查的方法和要求
- 施工记录的编制和管理
- 施工过程中的质量控制措施
5. 施工验收与技术交底
- 施工验收的程序和要求
- 施工图纸、资料的交底和归档
- 安全使用和维护手册的编制和交底使用限制
请注意，本文档的内容是根据《建筑设备安装工程施工及验收通用规范GB》的描述进行总结，但不保证准确性和完整性。
在实际应用中，应当按照最新的法规和标准进行具体操作，并遵从相关的管理规定。
引用参考
- 《建筑设备安装工程施工及验收通用规范GB50231》。
工程施工及验收规范工程施工及验收规范工程施工是指对各类建筑、装修、道路、桥梁等工程项目进行施工作业的过程，工程验收是指在工程竣工后，通过检查、测试、评定等方法对工程质量、合格标准是否达到设计要求的过程。
为确保工程施工质量和验收结果的准确可靠，需要制定相应的工程施工及验收规范。
一、施工规范1.施工前：（1）施工前必须进行详细的工程调查，并绘制详细的工程施工方案，包括工程图纸、施工设备、人员安排等；（2）对施工现场进行清理，清除障碍物，确保施工安全；（3）为施工现场设置围墙、警示标识等安全措施，确保施工区域的安全；（4）制定施工进度计划，合理安排工期，确保施工进度。
2.材料和设备：（1）施工过程中所使用的材料必须符合相关国家标准和规定，并具有合格证明；（2）施工设备必须符合相关国家标准和规定，设备操作人员必须具备相应的资质；（3）对所使用的材料和设备进行检测和验收，确保其质量和性能符合要求。
3.施工操作：（1）施工人员必须按照相关的施工方案进行操作，并按照工程图纸和设计要求进行施工；（2）施工过程中必须严格遵守各项安全规定，如佩戴安全帽，使用安全绳等；（3）对施工现场进行临时防护，确保施工过程中不会发生意外事故。
4.施工质量控制：（1）对施工过程中的质量进行实时监测和控制，对不合格的工程进行及时整改；（2）定期组织质量验收，对施工过程中的工程质量进行检测，确保符合设计要求；（3）严格按照设计要求和施工规范进行质量检测和验收，确保工程质量达到或超过设计要求。
二、验收规范：1.施工竣工验收：施工竣工验收是工程施工结束后进行的一项重要工作，验收内容包括工程结构、功能使用、设备设施等。
2.验收标准：（1）工程结构符合设计要求，无裂缝、变形等缺陷；（2）设备设施运行正常，无故障；（3）工程材料符合质量要求，无质量问题；（4）工程符合相关法规和环保标准；（5）工程达到设计要求的功能和使用效果。
3.验收程序：（1）施工单位提出施工竣工申请，并提交相关资料；（2）验收单位对施工工程进行验收，包括现场检查、测试、评定等；（3）验收单位根据验收结果，做出是否合格的评定；（4）验收单位出具施工竣工验收报告，如满足验收标准，工程质量合格；（5）如不满足验收标准，要求施工单位进行整改，并重新提交申请进行验收。
施工及验收规范施工及验收规范一、施工规范1. 遵守工程施工所需的法律法规和技术标准，不得违规施工。
2. 施工前应进行充分的勘测和设计，确保施工的质量和安全。
3. 施工现场应按照规划要求清理整理，确保施工安全。
4. 施工材料应符合国家相关标准，质量可靠。
5. 施工现场应建立健全的安全管理制度，确保工人和他人的安全。
6. 施工过程中应及时解决出现的问题，不得出现较大的施工差错。
7. 施工过程中应严格按照施工图纸和施工方案进行施工，不得擅自改变。
8. 施工设备和机械应符合国家相关标准，操作人员应具备相应的资质。
9. 施工材料应按照相关要求进行验收和入库管理，防止使用不合格材料。
10. 施工现场应配备必要的施工人员和设备，确保施工顺利进行。
二、验收规范1. 施工结束后，应进行合理的清理整理，确保施工现场的环境整洁。
2. 施工质量应按照国家相关规定进行验收，不合格部分应做好整改。
3. 施工过程中应及时记录施工工艺和参数，以备验收时使用。
4. 施工质量验收应由专业人员进行，确保验收结果的客观和准确。
5. 施工完成后应及时对设备和结构进行保养和检修，确保使用功能正常。
6. 施工完成后应进行验收报告的撰写，记录施工质量和验收结果。
7. 验收报告应按照相关规定保存，方便以后的维护和管理。
8. 验收过程应与业主进行沟通和确认，确保验收结果的满意。
9. 验收不合格的部分应及时整改，直到符合相关要求为止。
10. 验收合格后应按照相关规定进行验收登记，确保施工的合法合规。
通过实施以上的施工及验收规范，可以有效提高工程施工的质量和安全。
同时，也能够确保工程的验收结果客观和准确，让业主和施工单位都能够满意。
在日常的施工中，我们应时刻遵守相关规范，严格执行施工和验收的要求，确保工程的质量和安全。
安装工程的施工质量验收与验收标准随着社会的不断发展和建筑工程的日益增多，安装工程在建筑领域中扮演着非常重要的角色。
安装工程的质量验收是确保工程质量合格的重要环节。
本文将从安装工程的施工质量验收和验收标准两方面进行探讨。
一、施工质量验收施工质量验收是指在施工完成后，通过对工程质量进行检查和测试，判断是否符合相关标准和规范的过程。
在进行施工质量验收时，有几个重要的步骤需要注意。
首先，要对工程的基本条件进行检查。
这包括施工过程中是否有按照设计要求进行施工、施工中是否有按照施工方案进行操作等方面。
只有在基本条件满足的情况下才能进行后续的验收工作。
其次，要进行工程的外观质量检查。
外观质量是工程质量的一个重要指标。
在进行验收时，要仔细检查工程的外观是否完整、均匀，有无破损、裂缝等问题。
对于涂料和墙面等，需要检查是否有起泡、开裂、剥落等现象。
再次，要进行工程的结构安全检查。
工程的结构安全是施工质量的关键。
在验收过程中，需要检查主要构件的承载能力、延性、刚度等性能指标是否符合设计要求，并检查结构连接的牢固程度。
最后，进行工程的功能检查和测试。
根据不同的安装工程，进行相应的功能检查和测试。
例如，对于电力安装工程，需要测试电气设备的功率、电流、电压等参数；对于暖通空调工程，需要测试供暖、制冷和通风的效果等。
这些功能检查和测试是验证工程质量的重要手段。
二、验收标准验收标准是进行施工质量验收的依据。
在我国，针对不同类型的安装工程，都有相应的验收标准。
一般来说，验收标准包括两个方面：质量标准和安全标准。
对于质量标准，主要是根据工程所涉及的材料、设备和工艺规范等进行评定。
例如，对于建筑电气工程，验收标准包括电缆敷设、开关插座安装和金属导管安装等方面的规定。
只有在这些规定的基础上进行评定，才能确定工程是否合格。
而对于安全标准，主要是考虑工程对人身安全和财产安全的保护。
验收标准中通常会包括对电气设备的绝缘性能、防火性能等方面的要求。
安装工程施工质量验收规范1. 为保障工程施工质量，维护建筑安全，提高工程质量验收工作的规范化、科学化和有效性，制定本规范。
2. 本规范适用于各类建筑安装工程的施工质量验收工作。
3. 工程施工质量验收应按照国家有关标准和规范进行，保证各项验收工作的真实性、科学性和规范性。
二、验收范围1. 建筑水电安装工程：包括给排水管道、暖通空调、火灾排烟系统等相关安装工程。
2. 电气安装工程：包括电气线路、电气设备、照明系统等相关安装工程。
3. 通风空调工程：包括通风系统、空调系统等相关安装工程。
4. 热力工程：包括暖气系统、供热系统等相关安装工程。
5. 其他相关工程。
三、验收程序1. 施工单位完成施工任务后，应向监理单位或建设单位提出验收申请。
2. 监理单位或建设单位应根据验收申请，组织相关人员对工程进行现场验收。
3. 验收人员应携带相关资料和工具，对工程施工质量进行全面检查。
4. 验收工作应分阶段进行，包括初步验收、逐项验收和终验。
5. 验收结果应做成书面报告，并在报告中列明存在的问题和整改措施。
6. 施工单位应根据验收报告中的整改要求，及时进行整改并重新验收。
7. 验收工作完成后，监理单位或建设单位应对工程施工质量进行最终验收。
8. 最终验收合格后，方可交付使用。
四、验收标准1. 工程验收应按照国家相关标准和规范进行，保证施工质量的符合性。
2. 工程验收应参考设计文件及施工图纸，对应验收内容进行检查。
3. 工程验收应对施工现场的安全、施工工艺、材料质量等进行全面检查。
4. 工程验收应对施工单位的管理、操作、卫生等方面进行综合评估。
5. 工程验收应对工程的完工质量进行检查，并及时报告存在的问题。
六、验收要求1. 工程验收要求施工单位严格按照施工图纸和规范进行施工，保证施工质量的符合性。
2. 工程验收要求监理单位或建设单位对工程进行全面细致的检查，保证验收结果的真实性和有效性。
3. 工程验收要求验收结果应做成书面报告，并及时整改存在的问题，保证工程质量能够达到要求。

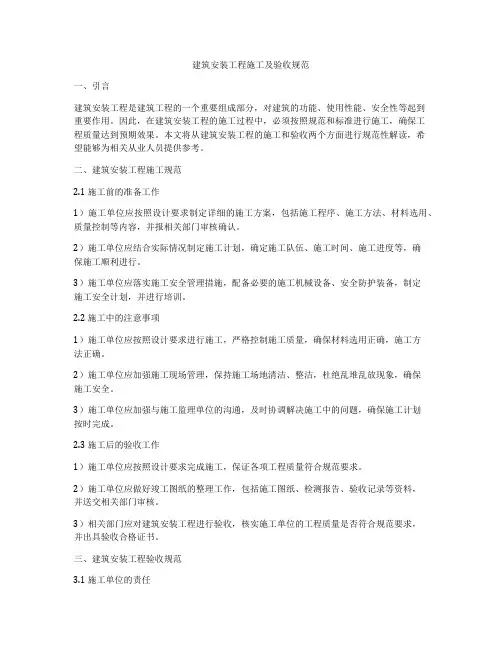

建筑安装工程施工及验收规范一、引言建筑安装工程是建筑工程的一个重要组成部分，对建筑的功能、使用性能、安全性等起到重要作用。
因此，在建筑安装工程的施工过程中，必须按照规范和标准进行施工，确保工程质量达到预期效果。
本文将从建筑安装工程的施工和验收两个方面进行规范性解读，希望能够为相关从业人员提供参考。
二、建筑安装工程施工规范2.1 施工前的准备工作1）施工单位应按照设计要求制定详细的施工方案，包括施工程序、施工方法、材料选用、质量控制等内容，并报相关部门审核确认。
2）施工单位应结合实际情况制定施工计划，确定施工队伍、施工时间、施工进度等，确保施工顺利进行。
3）施工单位应落实施工安全管理措施，配备必要的施工机械设备、安全防护装备，制定施工安全计划，并进行培训。
2.2 施工中的注意事项1）施工单位应按照设计要求进行施工，严格控制施工质量，确保材料选用正确，施工方法正确。
2）施工单位应加强施工现场管理，保持施工场地清洁、整洁，杜绝乱堆乱放现象，确保施工安全。
3）施工单位应加强与施工监理单位的沟通，及时协调解决施工中的问题，确保施工计划按时完成。
2.3 施工后的验收工作1）施工单位应按照设计要求完成施工，保证各项工程质量符合规范要求。
2）施工单位应做好竣工图纸的整理工作，包括施工图纸、检测报告、验收记录等资料，并送交相关部门审核。
3）相关部门应对建筑安装工程进行验收，核实施工单位的工程质量是否符合规范要求，并出具验收合格证书。
三、建筑安装工程验收规范3.1 施工单位的责任1）施工单位应按照设计要求进行施工，保证工程质量符合规范要求，确保验收顺利进行。
2）施工单位应提供完整的工程资料，包括施工图纸、材料合格证、检测报告等，协助验收部门进行工程质量检查。
3）施工单位应配合验收部门进行工程质量检查，如发现问题应立即整改，确保工程质量符合规范要求。
3.2 验收部门的责任1）验收部门应对建筑安装工程进行全面检查，核实施工单位提供的工程资料是否完整、真实、准确。

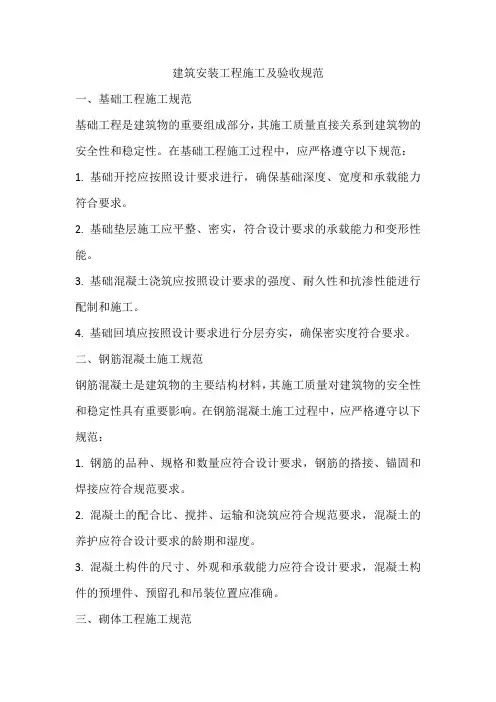

建筑安装工程施工及验收规范一、基础工程施工规范基础工程是建筑物的重要组成部分，其施工质量直接关系到建筑物的安全性和稳定性。
在基础工程施工过程中，应严格遵守以下规范：1. 基础开挖应按照设计要求进行，确保基础深度、宽度和承载能力符合要求。
2. 基础垫层施工应平整、密实，符合设计要求的承载能力和变形性能。
3. 基础混凝土浇筑应按照设计要求的强度、耐久性和抗渗性能进行配制和施工。
4. 基础回填应按照设计要求进行分层夯实，确保密实度符合要求。
二、钢筋混凝土施工规范钢筋混凝土是建筑物的主要结构材料，其施工质量对建筑物的安全性和稳定性具有重要影响。
在钢筋混凝土施工过程中，应严格遵守以下规范：1. 钢筋的品种、规格和数量应符合设计要求，钢筋的搭接、锚固和焊接应符合规范要求。
2. 混凝土的配合比、搅拌、运输和浇筑应符合规范要求，混凝土的养护应符合设计要求的龄期和湿度。
3. 混凝土构件的尺寸、外观和承载能力应符合设计要求，混凝土构件的预埋件、预留孔和吊装位置应准确。
三、砌体工程施工规范砌体工程是建筑物的重要组成部分，其施工质量对建筑物的安全性和稳定性具有重要影响。
在砌体施工过程中，应严格遵守以下规范：1. 砌筑材料的质量应符合设计要求，砌筑砂浆的配合比、搅拌和运输应符合规范要求。
2. 砌体的砌筑工艺、灰缝和砌筑质量应符合规范要求，墙体的垂直度、平整度和稳定性应符合设计要求。
3. 砌体的预埋件、预留孔和门窗洞口的位置应准确，砌体的抗震构造措施应符合设计要求。
四、地面工程施工规范地面工程是建筑物的重要组成部分，其施工质量对建筑物的舒适性和安全性具有重要影响。
在地面施工过程中，应严格遵守以下规范：1. 地面材料的选择和铺设应符合设计要求，地面的平整度、坡度和耐磨性应符合规范要求。
2. 地面工程的防潮、防水和保温措施应符合设计要求，地面的承载能力应符合建筑物的使用要求。
3. 地面工程的预埋件、预留孔和管线铺设应符合设计要求，地面的装饰装修应美观实用。
安装工程施工及验收规范随着科技的不断发展，各行各业都离不开现代化设备的使用，安装工程也日渐重要。
合理、规范的安装施工是保证设备正常运行的基础，而验收则是确保工程质量的的重要环节。
因此，制定合理的安装工程施工及验收规范显得尤为必要。
一、安装工程施工规范1. 安装人员要熟知各种设备的各项技术性能指标及相关工程规范。
2. 施工前需仔细了解现场情况，深入研究施工方案、施工图，同时要做好各类材料的准备，确保材料质量符合要求。
3. 施工现场要做好防护措施，同时要确保施工期间不会对周边环境造成不利影响。
4. 施工过程中，要注意对关键部位的加强处理，确保设备的安全稳定。
5. 完工后要及时清理施工现场，保持工程的整洁美观。
6. 施工完毕后，要进行全面的测试检验，确保设备安全运行，并做好相关验收记录。
二、安装工程验收规范1. 验收前需明确验收标准及验收对象，确保验收的客观性和公正性。
2. 验收需由专业人员进行，确保验收结果准确可靠。
3. 验收时应按施工方案及验收标准检查设备、安全、环保等各项参数是否符合要求。
4. 验收时必须进行各种技术参数的测试，例如电力设备的电流、电压、功率测试等。
5. 验收结果符合要求后，应编制验收报告及各类相关记录。
在安装工程施工及验收过程中，还需要遵守诸如《建筑施工现场管理规定》、《电气安装工程质量验收规定》等规范性文件，确保工程质量、防止事故的发生。
只有做好以上各项规范及细节的落实，才能保证设备长久稳定运行，并达到既定的使用效果。
总之，安装工程施工及验收规范对于设备的安全可靠和保障施工质量具有至关重要的作用。
需要从各方面做好规范的制订及推行，确保工程施工的合理性，为相关设备的正常运行提供保障。
2 引用标准GB 50254-96 电气装置安装工程低压电器施工及验收规范GB 50257-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50258-96 电气装置安装工程1KV及以下配线工程施工及验收规范GB 50168-92 电气装置安装工程电缆线路施工及验收规范3 术语5.电站施工5.1电气安装5.1.1 低压电气柜安装本规范的低压电气柜指的是发电机控制屏、变压器低压进线柜、站用电配电柜、电瓶柜、启动柜、泵房控制柜等电站内的低压电气柜。
5.1.1.1 设备和器材到达现场后，应及时做下列验收检查：1）包装和密封应良好。
2）技术文件应齐全，并有装箱清单。
3）按装箱清单检查清点，规格、型号，应符合设计要求；附件、设备应齐全。
4）按本规范要求做外观检查。
5.1.1.2 与低压电气柜安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应符合其要求。
5.1.1.3 低压电气柜安装前，建筑工程应具备下列条件：1）屋顶、楼板应施工完毕，不得渗漏。
2）对电气柜安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。
3）室内地面基层应施工完毕，并应在墙上标出抹面标高。
4）环境湿度应达到设计要求或产品技术文件的规定。
5）电气室、控制室、操作室的门、窗、墙壁、装饰棚应施工完毕，地面应抹光。
6）设备基础和构架应达到允许设备安装的强度；焊接构件的质量应符合要求，基础槽钢应固定可靠。
7）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
5.1.1.4 低压电气柜安装前的检查，应符合下列要求：1）设备铭牌、型号、规格，应与被控制线路或设计相符。
2）外壳、漆层、手柄，应无损伤或变形。
3）内部仪器，灭弧罩、瓷件、胶木电气柜，应无裂纹或伤痕。
4）螺丝应拧紧。
5）附件应齐全、完好。
5.1.1.5 低压电气柜的安装高度，应符合设计规定；当设计无规定时，应符合下列要求：1）落地安装的低压电气柜，其低部宜高出地面50～100mm。
2）操作手柄转轴中心与地面的距离，宜为1200～1500mm；侧面操作的手柄与建筑物或设备的距离，不宜小于200mm。
5.1.1.6 低压电气柜的固定，应符合下列要求：1）低压电气柜根据其不同的结构，可采用支架、金属板、绝缘固定在墙、柱或其它建筑构件上。
金属板、绝缘板应平整；当采用卡轨支撑安装时，卡轨应与电压电气柜匹配，并用固定夹或固定螺栓与壁板紧密固定，严禁使用变形或不合格的卡轨。
2）当采用膨胀螺栓固定时，应按产品技术要求选择螺栓规格；其钻孔直径和埋设深度应与螺栓规格相符。
3）紧固件应采用镀锌制品，螺栓规格应选配适当，电气柜的固定应牢固、平稳。
4）有防震要求的电气柜应增加减震装置；其紧固螺栓应采取防松措施。
5）固定低压电气柜时，不得使电气柜内部受额外应力。
5.1.1.7 电气柜的外部接线，应符合下列要求：1）接线应按接线端头标志进行。
2）接线应排列整齐、清晰、美观，导线绝缘应良好、无损伤。
3）电源侧进线应接在进线端，即固定触头接线端；负荷侧出线应接在出线端，即可动触头接线端。
4）电气柜的接线应采用铜质或有电镀金属防锈层的螺栓和螺钉，连接时应拧紧，且应有防松装置。
5）外部接线不得使电气柜内部受到额外应力。
6）母线与电气柜连接时，接触面应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。
连接处不同相的母线最小电气间隙，应符合表1的规定。
连接处不同相的母线最小电气间隙表15.1.1.8 成排或集中安装的低压电气柜应排列整齐；器件间的距离，应符合设计要求，并应便于操作及维护。
5.1.1.9 室外安装的非防护型的低压电气柜，应有防雨、雪和风沙侵入的措施。
5.1.1.10 电气柜的金属外壳、框架的接零或接地，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有关规定。
5.1.1.11 低压电气柜绝缘电阻的测量，应符合下列规定：1）测量应在下列部位进行，对额定工作电压不同的电路，应分别进行测量。
（1）主触头在断开位置时，同极的进线端及出线端之间。
（2）主触头在闭合位置时，不同极的带电部位之间、触头与线圈之间以及主电路与同它不直接的控制和辅助电路（包括线圈）之间。
（3）主电路、控制电路、辅助电路等带部位与金属支架之间。
2）测量绝缘电阻所用兆欧表的电压等级及所测量的绝缘电阻值，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。
5.1.1.12 电压电气柜的试验，应符合现行国家有关标准《电气装置安装工程电气设备交接试验标准》的有关规定。
5.1.1.13 设备安装完毕，投入运行前，建筑工程应符合下列要求：1）门窗安装完毕。
2）运行后无法进行的和影响安全运行的施工工作完毕。
3）施工中造成的建筑物损坏部分应修补完整。
5.1.1.14 设备安装完毕投入运行前，应做好防护工作。
5.1.2 变压器的安装5.1.2.1 变压器安装前，按照图纸确认预埋件位置、数量，对设备安装基准放线，并对基础表面进行必要的处理；检查变压器外形尺寸是否与图纸相符，确认变压器净重，实测吊装位置尺寸，制作吊装索具，对设备和吊机的运行线路进行压实处理；敷设变压器拖运的行走轨道等。
5.1.2.2 变压器吊装时要特别注意保护好变压器的搭接桩头及瓷瓶，千斤与设备接触的地方要进行必要的包扎保护，防止设备损坏。
千斤受力后检查吊钩与设备的重心是否一致，并进行调整。
变压器拖运时，将变压器在室内的手拉葫芦挂在变压器底部的拖拉千斤绳上，利用手拉葫芦将变压器沿轨道缓缓拉进变压器室，吊机在拖拉过程中进行必要的配合送放。
等吊机送钩后，再将变压器在轨道上缓慢地拖至基础上进行就位。
5.1.2.3 变压器安装时，要特别注意检查高压线包有无损坏和移位现象，高压绝缘子有无碰擦和损伤，湿控装置包括湿度显示仪表是否齐全。
施工过程严禁任何杂物落入变压器筒体内，本体铁芯及箱体接地可靠，变压器就位应认准高、低压侧的方向，变压器本体应水平放置，其安装水平度允许误差2‰，垂直度允许误差为1.5‰。
5.1.3电缆线路施工5.1.3.1 电缆线路安装前，建筑工程应具备下列条件：1) 预埋件符合设计，安置牢固；2) 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3) 电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，是公用道路畅通，盖板齐全；4) 电缆线路敷设后，不能再进行的建筑工程工作应结束；5) 电缆沟排水畅通，电缆室的门窗安装完毕。
5.1.3.2 电缆的运输与保管1) 在运输装卸过程中，不应使电缆及电缆盘受到损伤。
2) 电缆及其附件到达现场后，应按下列要求及时进行检查：(1) 产品的技术文件应齐全。
(2) 电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。
(3) 电缆封端应严密，当外观检查有怀疑时，应进行受潮判断或试验。
5.1.3.3 电缆及其有关材料如不立即安装，应安下列要求储存：1) 电缆应集中分类存放，应标明型号、规格、长度，存放处不得积水。
2) 电缆储存时应防止受机械损伤。
3) 电缆附件的绝缘材料的防潮包装应密封良好。
5.1.3.4 电缆的敷设1) 电缆敷设前应按下列要求进行检查；(1) 电缆通道畅通，排水良好。
(2) 电缆型号、电压、规格应符合设计。
(3) 电缆外观应无损伤、绝缘良好，当对电缆密封有怀疑时，应进行潮湿判断。
(4) 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘的重量和宽度相符合。
(5) 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
(6) 在带电区域内敷设电缆，应有可靠的安全措施。
5.1.3.5 电缆敷设时，不应损坏电缆沟和隧道的防水层。
5.1.3.6 电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧和护层折裂等未消除的机械损伤。
5.1.3.7 并列敷设的电力电缆接头的布置应相互错开。
5.1.3.8 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
5.1.3.9 电缆的排列，应符合下列要求：1) 电力电缆和控制电缆不应配置在同一层支架上。
2) 高低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上至下配置。
5.1.3.10 并列敷设的电力电缆，其相互间的净距应符合设计要求。
5.1.3.11 直埋电缆时，电缆应埋设于冻土层以下。
5.1.3.12 电缆敷设完毕后，应及时清除杂物，盖好盖板。
5.1.4 电缆终端和接头的制作5.1.4.1 电缆终端及接头制作时，应严格遵守制作工艺规程。
5.1.4.2 电缆终端及接头制作应符合以下要求：1) 型号、规格应与电缆类型如电压、芯数、截面、护层结构和环境要求一致。
2) 结构应简单、紧凑，便于安装。
3) 所用材料、部件应符合技术要求。
4) 主要性能应符合现行国家标准《额定电压26/35KV及以下电力电缆附件基本性能要求》的规定。
5.1.4.3 电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密配合，间隙不应过大；截面宜为线芯截面的1.2～1.5倍。
采用压接时，压接钳和模具应符合规格要求。
5.1.4.4 控制电缆在下列情况下可有接头，但必须连接牢固，并不应受到机械压力：1) 当敷设的长度超过其制造长度时。
2) 必须延长已敷设竣工的控制电缆时。
3) 当消除使用中的电缆故障时。
5.1.4.5 制作电缆终端和接头前，应熟悉安装工艺资料，做好检查，并符合下列要求：1) 电缆绝缘状况良好，无受潮。
2) 附件规格应与电缆一致：零部件应齐全无损伤。
3) 施工用机具齐全，便于操作，状况清洁，消耗材料齐备。
4) 必要时应进行试装配。
5.1.4.6 电缆终端与电气装置的连接，应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》的有关规定。
5.1.4.7 制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。
剥切电缆时不应损伤线芯和保留的绝缘层。
5.1.4.8 电缆终端和接头应加强绝缘、密封防潮、机械保护等措施。
5.1.4.9 电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层。
压接模具与金具应配当恰当。
压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。
5.1.4.10 电力电缆接头两侧电缆的金属屏蔽层、铠装层应分别连接良好，不得中断。
5.1.4.11 电力电缆终端处的金属护层必须接地良好。
5.1.4.12 电缆终端上应有明显的相色标志，且应与系统的相位一致。
5.1.4.13 控制电缆终端可采用一般包扎，接头应有防潮措施。
2 引用标准GB50235-97 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备、工业管道焊接工程施工及验收规范》JB4730-94 《压力容器无损检测》HGJ229-91 《工业设备、管道防腐蚀工程施工及验收规范》GBJ126-89 《工业设备及管道绝热工程施工及验收规范》3 术语3.1 管道由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
