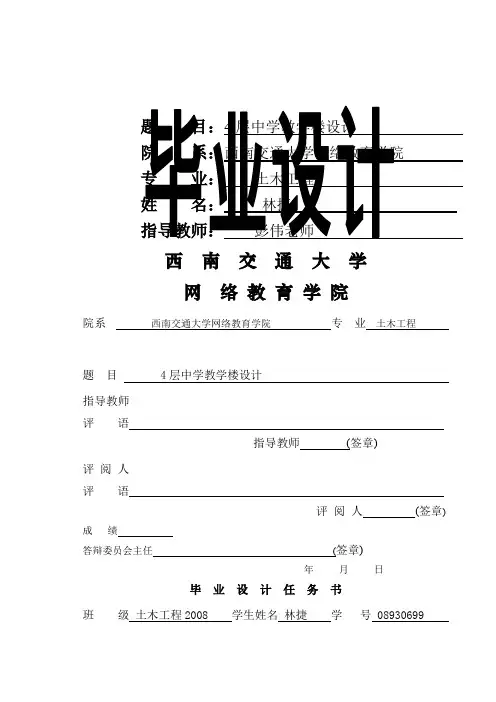

某4层教学楼全套设计(7258平,含计算书,建筑图,结构图)

1 第1章 设计依据与工程概况

1.1 设计依据

1．建筑施工图

2．相关规范、规定和规程

1) 混凝土结构设计规范（GB50010-2002）；

2) 建筑抗震设计规范（GB50011-2010）；

3) 建筑地基基础设计规范（GB50007-2002）；

4) 建筑结构荷载规范（GB50009-2001（2006版））；

5) 高层建筑混凝土结构设计规程（JGJ 3-2002）；

6) 国家颁布相关的结构设计文件和地方政府的有关规定；

3．建设单位与委托单位的基本要求

1.2 工程概况

1.2.1 建筑设计概况

本工程的建筑建设单位是，建设地点为，设计使用年限50年，屋面防水等级为二级，防火等级为二级，采光等级为二级。总建筑面积为7258m2，总长为63.24m，总宽为37.54m。共4层，建筑高度为18.95m，室内外高差0.45m，一层：4.50m，二、三、四层：4.20m，女儿墙：1.4m。

该工程为教学楼，共有普通教室（供50人使用）23间，合班教室（供100人使用）1间，化学试验室2间，物理试验室2间，生物试验室1间，音乐教室1间，学生和教师阅览室各1间，教研室10间，该教学楼可供1150位学生使用，30人教师使用。

1.2.2 建筑做法：

1. 地面做法：

(1)“地1”铺地砖地面，用于楼梯间及走廊

素土夯实

80厚C15混凝土随捣随抹平（表面撒1:1干水泥砂子压实抹光）

刷冷底子油一道，改性沥青两道防潮层，撒砂一层粘牢

30厚1：3水泥砂浆

刷素水泥浆一道

铺10厚地砖

(2)“地2”贴防滑陶瓷锦砖防潮地面，用于卫生间

素土夯实

150厚3:7灰土夯实

80厚C15混凝土（表面撒1:1干水泥砂子压实抹光）

刷冷底子油一道，改性沥青两道防潮层，撒砂一层粘牢 2 20厚1：3干硬性水泥砂浆找平层

撒素水泥面（洒适量清水）

5厚1:1水泥细砂浆粘贴马赛克面层，稀水泥浆填缝

（3）“地3” 彩色釉面地瓷砖防潮 地面，用于除卫生间楼梯间外的所有地面

150厚3:7灰土夯实

80厚C15混凝土随捣随抹平（表面撒1:1干水泥砂子压实抹光）

1.2厚聚氨酯防水涂料（刷三遍），撒砂一层粘牢

20厚1:2 水泥砂浆找平层

刷素水泥浆一道

5 厚1:1水泥细砂浆粘贴彩色釉面地瓷砖，稀水泥浆填缝

2. 楼面做法：

（1）“楼1”铺地砖楼面，用于楼梯间及走廊

现浇钢筋混凝土楼板

刷素水泥浆一道

30厚1:3水泥砂浆找平层

刷素水泥浆一道

铺10 厚地砖

（2）“楼2”贴防滑陶瓷锦砖防潮楼面，用于卫生间

现浇钢筋混凝土楼板

刷素水泥浆一道

20厚1:3水泥砂浆找平层

水乳性橡胶沥青一布（玻纤布）四涂防水层，撒砂一层粘牢

40厚C20细石混凝土随捣随抹

刷素水泥浆一道

15厚1:2 干硬性水泥砂浆

撒素水泥面（撒适量清水）

5厚1:1水泥细砂浆粘贴陶瓷锦砖，稀水泥浆填缝

（3）“楼3”彩色釉面地瓷砖楼面，用于除卫生间楼梯间及走廊外的所有楼面

现浇钢筋混凝土楼板

60 厚加气混凝土填充层（加气混凝土密度不大于700Kg/m3）

20 厚聚合物水泥砂浆

刷素水泥浆一道

15 厚 1:2 水泥砂浆找平层

刷素水泥浆一道

5 厚1:1 水泥砂浆找平层

刷素水泥浆一道

5厚1:1水泥细砂浆粘贴彩色釉面地瓷砖，稀水泥浆填缝

3 3. 天棚做法：

（1）“棚1”阻燃型塑料(PVC)板吊顶，用于卫生间的顶棚

钢筋混凝土板内预留Φ6钢筋环，双向吊点（中距900—1200）

Φ8钢筋螺栓吊杆、双向吊点（中距900—1200）

轻钢大龙骨[形45×15×1.2（吊点附吊挂）中距900—1200（不上人）]

轻钢中龙骨凹形27×60×0.63，双向中距500

1.6厚PVC板自攻螺丝拧牢，钉孔眼用腻子填平

（2）“棚2”穿孔铝合金条板吊顶，用于音乐教室的顶棚

钢筋混凝土板内预留Φ6钢筋环,双向吊点(中距900-1200)

Φ8钢筋螺栓吊杆、双向吊点(中距900-1200)

轻钢龙骨档内填50厚玻璃丝布包超细玻璃棉

轻钢大龙骨[形60×30×1.5(吊点附吊挂)中距900-1200

铝合金中龙骨⊥32×24×1.2中距500-600(边龙骨L27×16×1.2)

铝合金横撑⊥22×24×1.2中距500-600

嵌0.8-1厚穿孔铝合金板

（3）“棚3”乳胶漆顶棚，用于除音乐教室和卫生间以外的所有顶棚

钢筋混凝土现浇板底用水加10%火碱清洗油腻

刷素水泥浆一道

9厚1:0.3:3水泥石灰膏砂浆打底扫毛

9厚1:0.3:2.5水泥石灰膏砂浆罩面

满刮腻子一遍

刷乳胶漆三-五遍

4. 内墙做法：

（1）“内墙1”用于除卫生间外所有内墙

刷混凝土界面处理剂一道

8厚1:3水泥砂浆打底扫毛

8厚1:1:6水泥石灰膏砂浆扫毛

7厚1:0.3:3水泥石灰膏砂浆压实抹光

喷内墙涂料或刷油漆

（2）“内墙2”用于卫生间的内墙

刷混凝土界面处理剂一道

5厚1:3水泥砂浆打底扫毛

9厚1:1:6水泥石灰膏砂浆扫毛

6厚1:2.5水泥砂浆压实抹光

喷内墙涂料或刷油

5. 外墙做法：

刷混凝土界面处理剂一道

6厚1:3水泥砂浆打底扫毛 4 7厚1:2.5水泥砂浆找平扫毛

1.5厚聚氨酯胶粘贴30厚发泡聚氨酯块500×300(胶的配比:A料:B料=1:4)

7厚聚合物砂浆保护层,配比:胶料:粉料=1:4(重量比)

刷外墙涂料

6. 踢脚做法：

“踢1”预制水磨石踢脚,用于除卫生间以外的所有房间

12厚1:2水泥砂浆打底扫毛

20厚预制水磨石板1:1水泥细砂浆贴,稀水泥浆擦缝

7.墙裙做法：

刷混凝土界面处理剂一道

7厚2:1:8水泥石灰膏砂浆打底扫毛

7厚1:1:6水泥石灰膏砂浆找平扫毛

7厚1:0.1:2.5水泥石灰膏砂浆结合层

5厚1:1水泥砂浆粘贴瓷砖,稀白水泥浆擦缝

8. 屋面做法：

（1）“屋面1”上人屋面，具体详见屋顶平面图（做法参见99J201-1）

普块材300×300×25的水泥砖

25厚粗砂垫层

SBS高聚物改性沥青防水卷材

合成高分子防水卷材（三元乙丙橡胶防水片材）

基层处理剂

20厚1：3水泥砂浆找平层

50厚硬质聚氨酯泡沫塑料

20厚1：3水泥砂浆找平层

现浇钢筋混凝土屋面板

1.2.3 结构设计概况

结构安全等级为二级；结构类型是钢筋混凝土框架结构；抗震等级是二级，抗震设防烈度是7度，基本地震加速度值是0.10g，设计地震分组为第一组，建筑场地类别是Ⅱ类，场地特征周期是0.35S；室外环境类别为二b类，室内正常环境为一类；选用的材料：柱混凝土采用C35，梁、板混凝土均采用C30，梁、柱、板的主筋采用HRB400级，箍筋采用HRB335级。

1.2.4 施工水文及地质条件

该施工现场的条件满足施工要求，材料的供应均能满足要求。工程地质条件，

根据地质勘察报告，场区范围内地势平坦，最高地下水位为-3.5m，常年地下水位为-4.5m，无腐蚀性，不考虑土的液化，土质构成见下地质概况表1.1。

5 表1.1 工程地质概况

土层厚度（m） 土层描述 地基承载力特征值（kN/m2） 天然重度（kN/m3）

1.0 素土回填土

2.5—3.0 粉质粘土 200

1.3—1.5 粉质粘土混角砾 240

10—12 粉砂岩强风化带 300

1.2.4 气象条件

该地区年平均气温15度，最高气温32度，最低气温-8度；年降水量634mm，日最大最大降水量92mm,每小时最大降水量56mm。夏季为东南风，冬季为西北风；地面粗糙度B类，基本风压为0.55 kN/m2；基本雪压：0.40 kN/m2。

6 第2章 结构布置

2.1 结构选型

本工程为烟台育才中学教学楼，总建筑面积为7258m2，总高度为18.95m，抗震设防烈度为7度，设计基本地震加速度值为0.10g，地震分组为第一组，根据本工程特点选用钢筋混凝土框架承重体系，结构的安全等级为二级。

根据本工程的建筑特点及地基承载力，基础选用柱下独立基础。

2.2 结构布置

2.2.1 柱网

根据本工程的建筑特点，采用4.5m×8.1m和4.5m×8.4m，柱网的布置详见标准层结构平面布置图（附录1）。

2.2.2 楼盖结构平面布置

结构承重方式详见标准层结构平面布置图（附录1）。

2.2.3 竖向布置

首层的柱高为5.4 m，其它各层的柱高为4.2m，混凝土的强度等级为C35,首层有柱子120根，二层120根，三层120根，四层120根。

2.2.4 变形缝的设置

由于本工程的建筑平面是回字形，中部为走廊，在○C轴和○D轴之间，○J轴和○H轴之间，分别设置了沉降缝，缝宽为150mm，变形缝的具体位置详见标准层结构平面布置图（附录1）。

2.3 构件尺寸的初估

2.3.1 框架柱

按轴压比来初估框架柱截面尺寸。

框架柱的受荷面积28.42.44.524.3m22S（），框架柱选用C35混凝土，2c16.7/mmfkN。

框架抗震等级为二级，轴压比0.75µ。由轴压比初步估算框架柱截面尺寸时，可按下式计算，即ccccƒNAbh，其中，10~15NnS（），n为建筑层数，S为框架柱的受荷面积，则10~15424.3151458kNNnS（）
